公開番号2024125532
公報種別公開特許公報(A)
公開日2024-09-19
出願番号2023033391
出願日2023-03-06
発明の名称歯ブラシ及び歯ブラシの製造方法
出願人ヤマトエスロン株式会社
代理人個人
主分類A46B 9/04 20060101AFI20240911BHJP(ブラシ製品)
要約【課題】
歯の凹部、歯間、歯と歯茎との隙間などの口腔内の狭小部位を清掃し易く、しかも、一回の操作によってより広い面積の歯面を清掃することができる歯ブラシを提供するとともにこのような歯ブラシの製造方法を提供する。
【解決手段】
複数本の毛16が束ねられる毛束17を複数束備えるとともに、ヘッド部12の植毛面14に穿設される複数の植毛穴15に毛束が植設される本体を備え、複数本の毛の先端が、植毛面から離れる向きに突出する仮想の円錐体の母線により形成される外周面上にそれぞれ位置することを特徴とする。

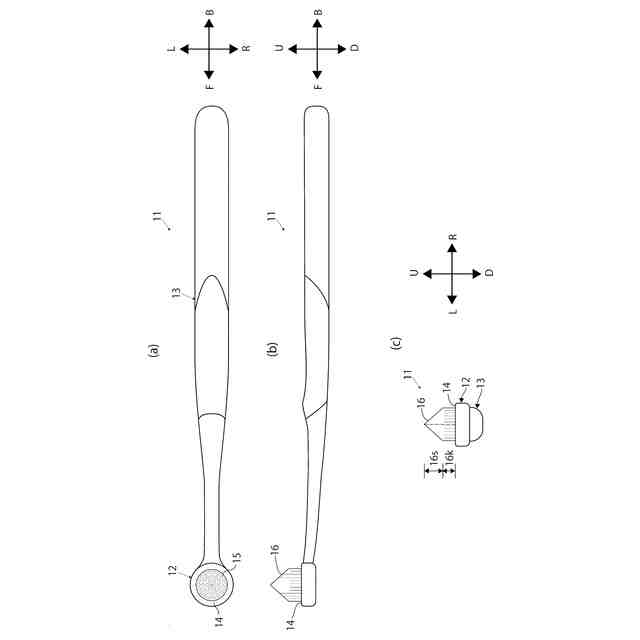

【選択図】図1

特許請求の範囲【請求項１】
複数本の毛が束ねられる毛束を複数束備えるとともに、ヘッド部の植毛面に穿設される複数の植毛穴に前記毛束が植設される本体を備え、
前記複数本の毛の先端が、前記植毛面から離れる向きに突出する仮想の円錐体の母線により形成される外周面上にそれぞれ位置する
ことを特徴とする歯ブラシ。
続きを表示（約 1,600 文字）【請求項２】
第１の前記植毛穴に植設される第１の前記毛束に束ねられる毛の本数と比べ、前記仮想の円錐体の中心軸に対する前記第１の植毛穴の中心線との距離よりも長い距離の位置に中心線を有する第２の前記植毛穴に植設される第２の前記毛束に束ねられる毛の本数は同じ又はそれよりも少ない
ことを特徴とする請求項１に記載の歯ブラシ。
【請求項３】
前記第２の毛束に束ねられる毛の本数と比べ、前記中心軸に対する前記第２の植毛穴の中心線との距離よりも長い距離の位置に中心線を有する第３の前記植毛穴に植設される前記毛束である第３の毛束に束ねられる毛の本数は同じ又はそれよりも少ない
ことを特徴とする請求項２に記載の歯ブラシ。
【請求項４】
第１の前記植毛穴に植設される第１の前記毛束に束ねられる毛をＪＩＳＳ３０１６に従って測定する場合の毛の硬さと比べて、前記仮想の円錐体の中心軸に対する前記第１の植毛穴の中心線との距離よりも長い距離の位置に中心線を有する第２の前記植毛穴に植設される第２の前記毛束に束ねられる毛を同じく測定する場合の毛の硬さは同じ又は小さい
ことを特徴とする請求項１に記載の歯ブラシ。
【請求項５】
前記第２の毛束に束ねられる毛をＪＩＳＳ３０１６に従って測定する場合の毛の硬さと比べて、前記中心軸に対する前記第２の植毛穴の中心線との距離よりも長い距離の位置に中心線を有する第３の前記植毛穴に植設される前記毛束である第３の毛束に束ねられる毛を同じく測定する場合の毛の硬さは同じ又はそれよりも小さい
ことを特徴とする請求項４に記載の歯ブラシ。
【請求項６】

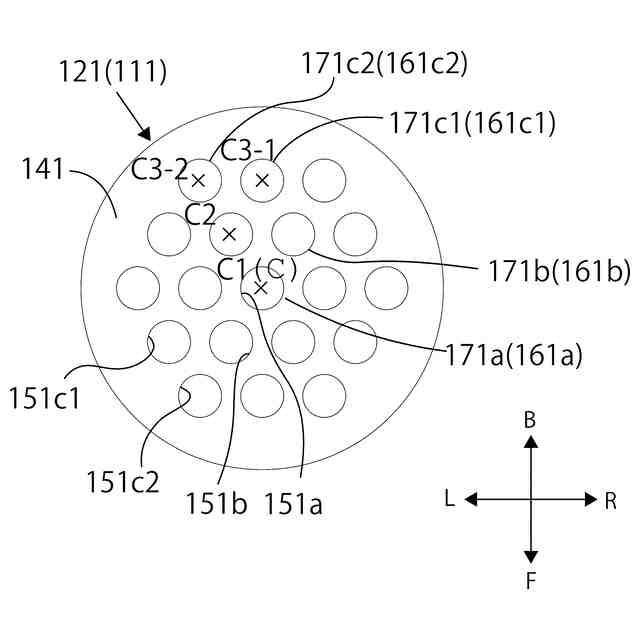

複数本の毛が束ねられる毛束を複数束備えるとともに、ヘッド部の植毛面に穿設される複数の植毛穴に前記毛束が植設される本体とを備え、
前記複数の植毛穴の略中央に位置する前記植毛穴である中央植毛穴に植設される前記毛束である中央毛束と、前記中央植毛穴の周囲に位置する前記植毛穴である周囲植毛穴に植設される前記毛束である周囲毛束とを有し、
前記周囲毛束に束ねられる前記毛の先端は、前記植毛面から離れる向きに突出する仮想の円錐体の母線により形成される外周面上にそれぞれ位置し、
前記中央毛束に束ねられる前記毛の毛丈は、前記中央植毛穴の中心線と最も近い位置に中心線を有する第１の前記周囲植毛穴に植設される第１の前記周囲毛束に束ねられる前記毛の平均毛丈よりも短い
ことを特徴とする歯ブラシ。
【請求項７】
前記第１の周囲毛束に束ねられる毛の本数と比べ、前記仮想の円錐体の中心軸に対する前記第１の周囲植毛穴の中心線との距離よりも長い距離の位置に中心線を有する第２の前記周囲植毛穴に植設される第２の前記周囲毛束に束ねられる毛の本数は同じ又はそれよりも少ない
ことを特徴とする請求項６に記載の歯ブラシ。
【請求項８】
前記第１の周囲毛束に束ねられる毛をＪＩＳＳ３０１６に従って測定する場合の毛の硬さと比べて、前記仮想の円錐体の中心軸に対する前記第１の周囲植毛穴の中心線との距離よりも長い距離の位置に中心線を有する第２の前記周囲植毛穴に植設される第２の前記周囲毛束に束ねられる毛を同じく測定する場合の毛の硬さは同じ又はそれよりも小さい
ことを特徴とする請求項６に記載の歯ブラシ。
【請求項９】
前記中央毛束の束数は一束である
ことを特徴とする請求項６ないし８の何れかに記載の歯ブラシ。
【請求項１０】

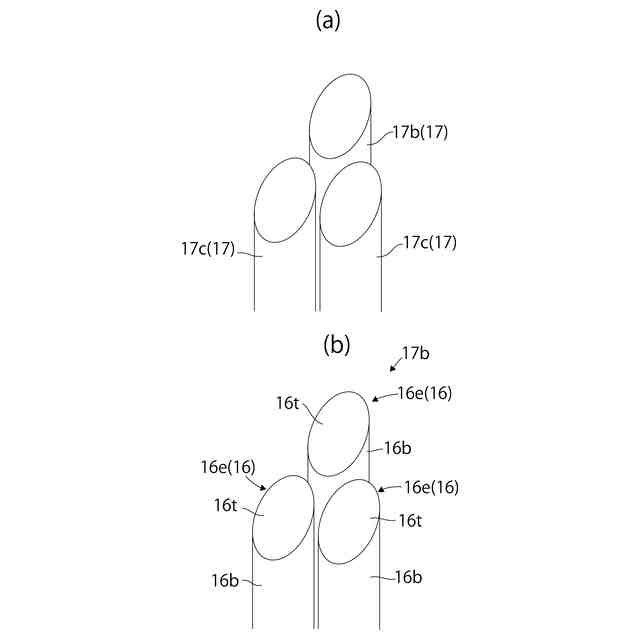

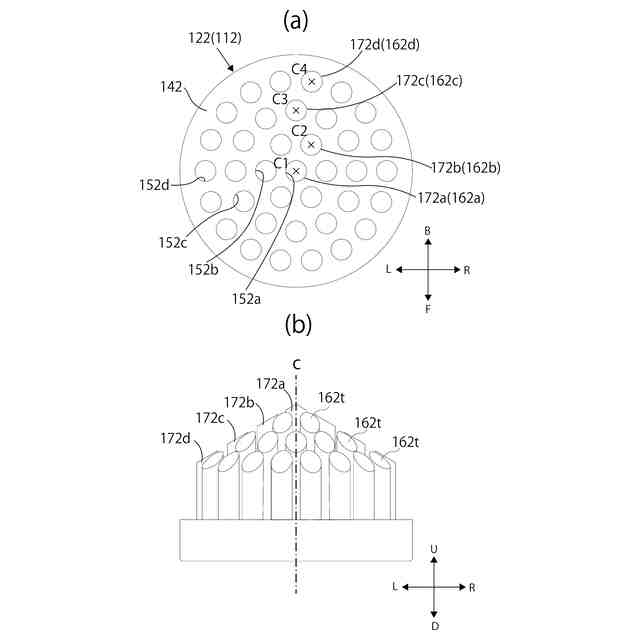

少なくとも一部の前記毛は、先端部分が、前記植毛面と平行である平行面に対して傾斜する端面である傾斜端面を有し、
前記傾斜端面は、前記仮想の円錐体の中心軸から遠い位置ほど前記植毛面に近づくように傾斜する
ことを特徴とする請求項１ないし８の何れかに記載の歯ブラシ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

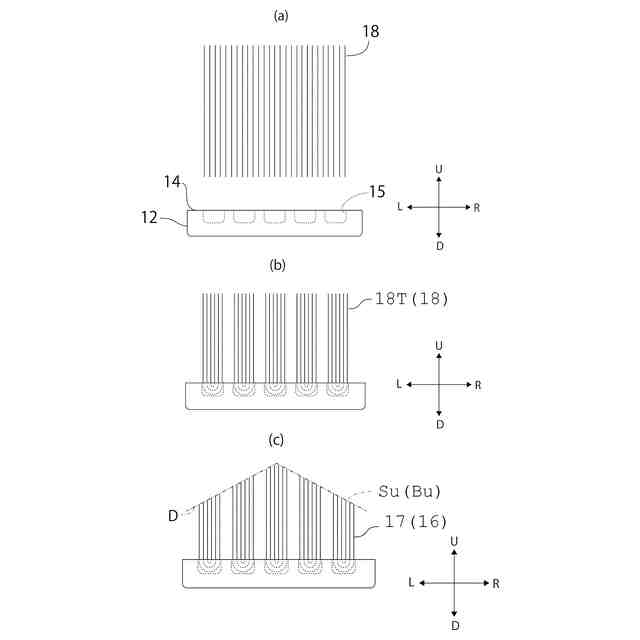

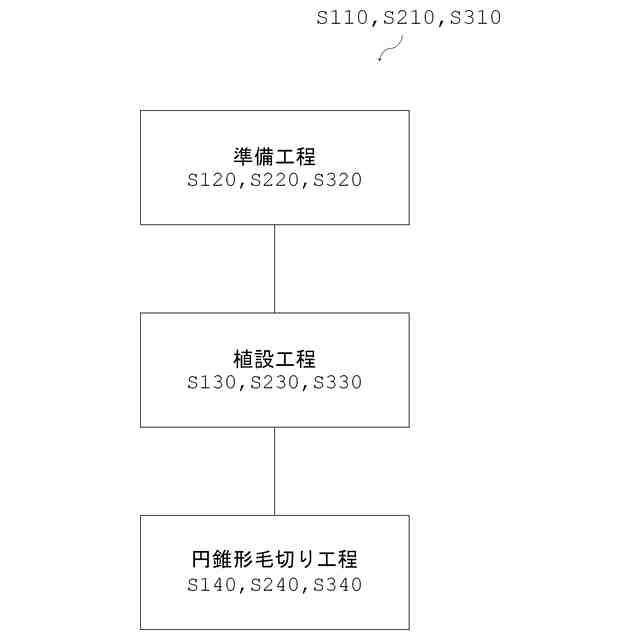

本発明は歯ブラシ及び歯ブラシの製造方法に関し、詳細には使用者が歯を磨くための複数本の毛が束ねられた毛束が本体に植設された歯ブラシ及びこの歯ブラシを製造するための製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、複数本の毛が一束の毛束に束ねられ、この一束の毛束が一穴の植毛穴に植設されることにより植毛される歯ブラシがある（特許文献１）。こうした、一束の毛束を植設した歯ブラシを単一のタフトを有する歯ブラシと呼ぶこともある。また、特許文献１に開示された単一のタフトを有する歯ブラシは、複数本の毛の先端が、本体の植毛面から離れる向きに突出する仮想の円錐体の母線により形成される外周面に当接する。
【０００３】
いわゆる単一のタフトを有する歯ブラシは、各毛の植毛方向から視るときに各毛の集合体が円形を成している。そのため、使用者が歯ブラシを操作する場合に、使用者の歯が一部の毛の先端に干渉することが少なく、より自在に歯ブラシを動かすことによって歯を効率的に磨くことができる。これと異なり、例えば各毛の集合体が植毛方向視において楕円形を成すときに、使用者の歯が楕円形の長軸方向の両端に植毛される毛の先端に干渉することがあり、そのような場合は比較的歯ブラシを自在に動かし難い。
【０００４】

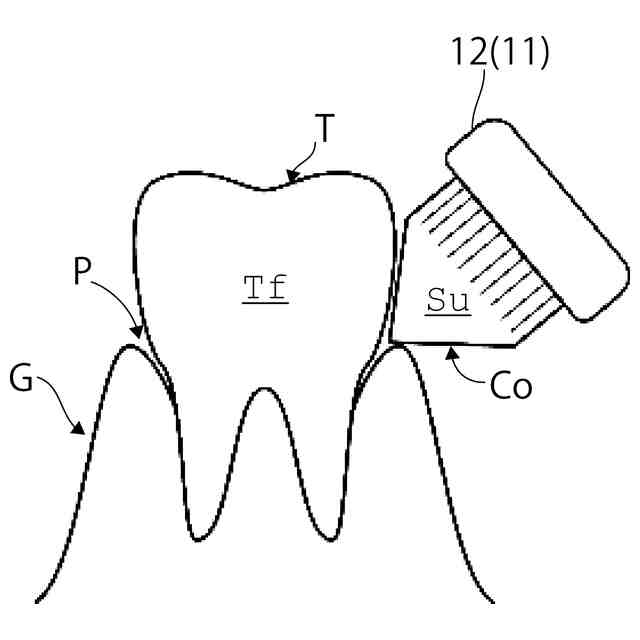

また、特許文献１に開示された歯ブラシは、毛の集合体の先端が全体で円錐体状を成すように形成されている。そのため、円錐体状の頂点及びその付近が歯の凹部、歯間、歯と歯茎との隙間などの狭小部位を清掃し易い。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－１８６６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上で述べた従来の歯ブラシは、複数本の毛が一束の毛束に束ねられて植毛される。そのため、一本の歯ブラシにより多くの毛を植毛するためには、一束の毛束をより太くして、また、一穴の植毛穴の径をより大きくしなければならない。それに対して、植毛穴を大径にしてより太い毛束を植設するときには、そのぶん、植毛穴の内周面から一本一本の毛を内向きに押さえ付ける力が分散してしまい毛抜けが発生し易くなる。そのため、自ずと一束の毛束の太さが制限され、一本の歯ブラシに植毛することができる毛の本数が制限される。
【０００７】
こうした従来の歯ブラシは、毛の本数が制限されることに伴い、一回の操作によって歯の歯面を刷掃することができる面積が制限される。そのため、上で述べた狭小部位だけでなく、歯面を含む歯の全体を清掃するためには多くの回数の操作を必要とする。また、そのように多くの回数の操作のために、歯ブラシは早く傷んでしまい、早々に交換しなければならない。
【０００８】
そこで本発明は、このような問題に鑑み、歯の凹部、歯間、歯と歯茎との隙間などの口腔内の狭小部位を清掃し易く、しかも、一回の操作によってより広い面積の歯面を清掃することができる歯ブラシの提供と、このような歯ブラシの製造方法の提供とを目的とする。
【課題を解決するための手段】
【０００９】
（１）本発明は複数本の毛が束ねられる毛束を複数束備えるとともに、ヘッド部の植毛面に穿設される複数の植毛穴に前記毛束が植設される本体を備え、前記複数本の毛の先端が、前記植毛面から離れる向きに突出する仮想の円錐体の母線により形成される外周面上にそれぞれ位置することを特徴とする歯ブラシを提供するものである。
【００１０】

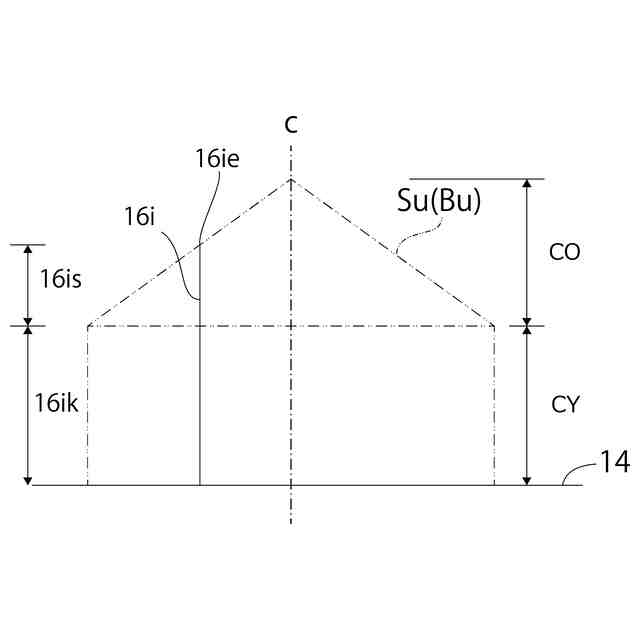

すなわち、本発明の歯ブラシは、毛の先端が仮想の円錐体の外周面上にそれぞれ位置することにより毛の集合体の一部又は全体が円錐体を成すように形成されている。そのため、この毛の集合体が、仮想の円錐体状の頂点に近い位置の毛から順に入り込んで口腔内の狭小部位を容易に清掃することができる。
（【００１１】以降は省略されています）
