公開番号2024089347
公報種別公開特許公報(A)
公開日2024-07-03
出願番号2022204646
出願日2022-12-21
発明の名称ヒートポンプ式乾燥機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人
主分類D06F 58/02 20060101AFI20240626BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】高効率乾燥と高速乾燥を可能とする。
【解決手段】本発明に係る洗濯乾燥機は、圧縮機、第1熱交換器、膨張手段及び第2熱交換器を有する冷媒回路と、被乾燥物を収容するドラム内の空気を吸引して、第1熱交換器により加熱された空気をドラム内に吹き出して循環させる空気循環経路を有する乾燥機本体とを備え、筐体が屋内に配置されるとともに、第2熱交換器が屋外に配置される。

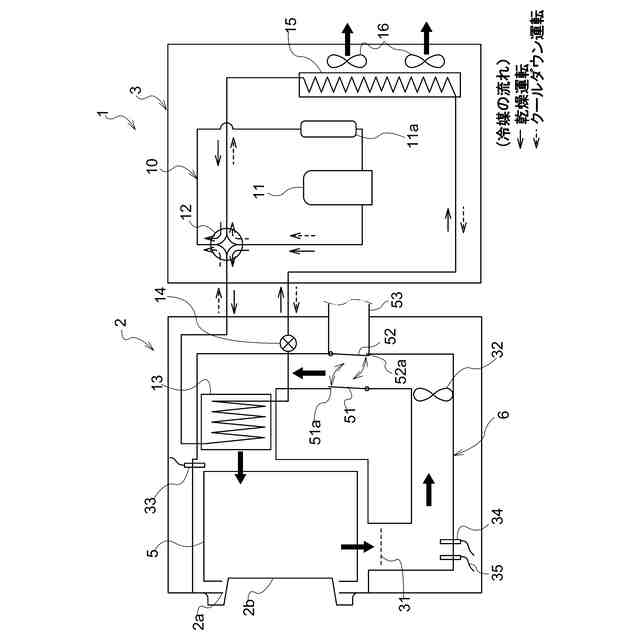

【選択図】図1
特許請求の範囲【請求項１】

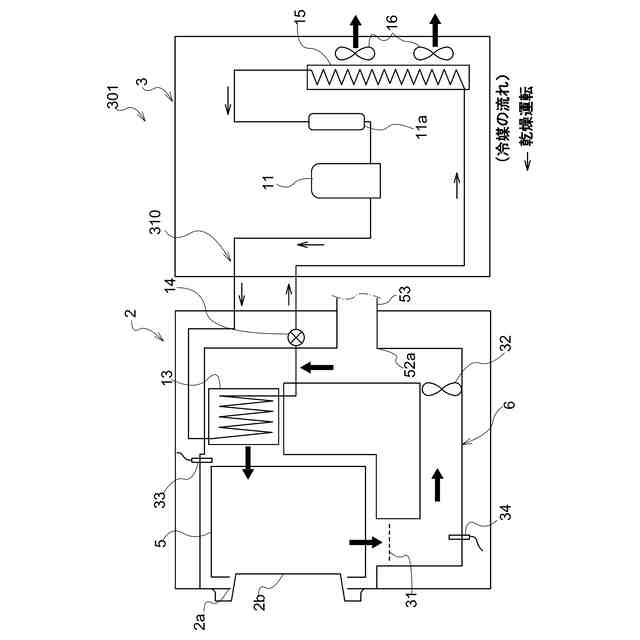

圧縮機、第１熱交換器、膨張手段及び第２熱交換器を有する冷媒回路と、
被乾燥物を収容するドラム内の空気を吸引して、前記第１熱交換器により加熱された空気を前記ドラム内に吹き出して循環させる空気循環経路を有する乾燥機本体とを備え、
前記乾燥機本体が屋内に配置されるとともに、前記第２熱交換器が屋外に配置されることを特徴とするヒートポンプ式乾燥機。
続きを表示（約 540 文字）【請求項２】
前記冷媒回路は、前記圧縮機から吐出された冷媒を前記第１熱交換器、前記膨張手段及び前記第２熱交換器の順に流す乾燥運転回路と、前記圧縮機から吐出された冷媒を前記第２熱交換器、前記膨張手段、前記第１熱交換器の順に流すクールダウン運転回路とを切り替える四方弁を有していることを特徴とする請求項１に記載のヒートポンプ式乾燥機。
【請求項３】
前記空気循環経路は、排気ダクトを介して屋外と連通していることを特徴とする請求項１または２に記載のヒートポンプ式乾燥機。
【請求項４】

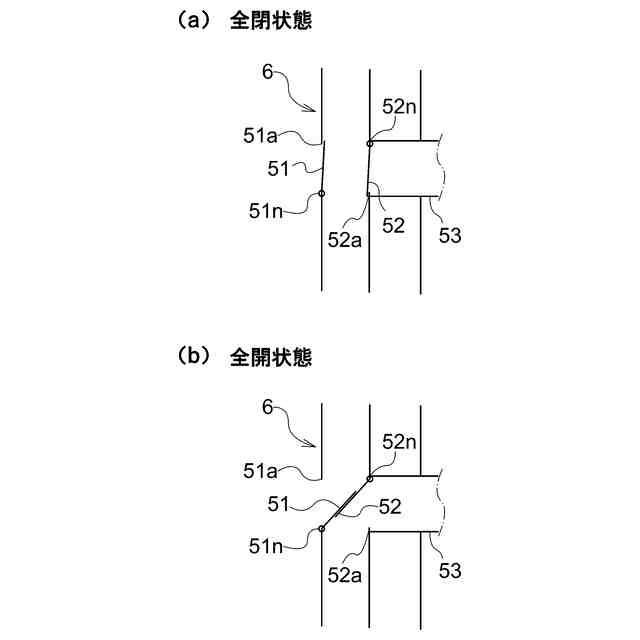

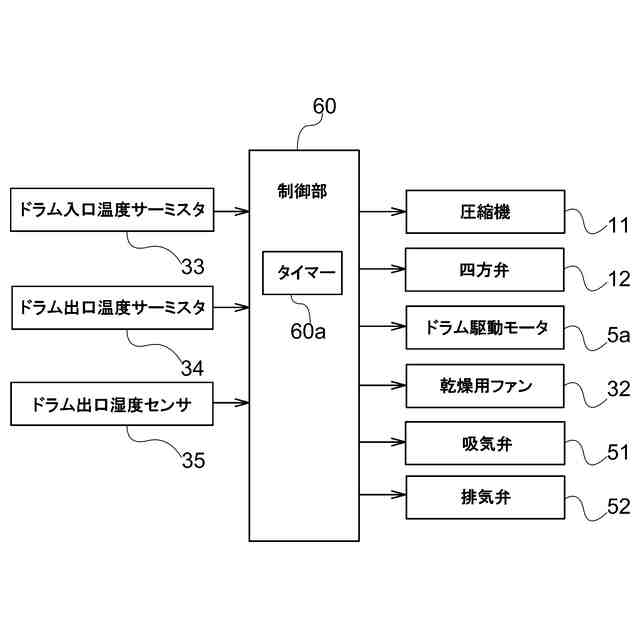

前記空気循環経路には、前記乾燥機本体内と連通する吸気開口を開閉する吸気弁と、前記排気ダクトと連通する排気開口を開閉する排気弁とが設けられることを特徴とする請求項３に記載のヒートポンプ式乾燥機。
【請求項５】
前記冷媒回路は、前記膨張手段と前記第２熱交換器との間に接続される除湿用熱交換器を有し、
前記除湿用熱交換器は、前記乾燥機本体内に配置されることを特徴とする請求項１または２に記載のヒートポンプ式乾燥機。
【請求項６】
コインランドリ店舗に設置されることを特徴とする請求項１または２に記載のヒートポンプ式乾燥機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ヒートポンプ式乾燥機に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
衣類などの被乾燥物を乾燥させる乾燥機として、ヒートポンプ式乾燥機がある。特許文献１に記載されたヒートポンプ式乾燥機５０１は、図８に示すように、被乾燥物を収容するドラム５０２と、圧縮機５０５、放熱器５０９、膨張手段５１０及び蒸発器５１１を含む冷媒回路５０４を備えている。ヒートポンプ式乾燥機５０１では、圧縮機５０５から吐出された冷媒を放熱器５０９、膨張手段５１０、蒸発器５１１へと流すとともに、空気循環経路５１８を介して放熱器５０９、ドラム５０２、蒸発器５１１の順に空気を循環させることにより、ドラム５０２内の被乾燥物を乾燥させる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－８２１１３
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のヒートポンプ式乾燥機５０１では、空気循環経路５１８を循環する空気を放熱器５０９で加熱しても、蒸発器５１１で冷却されてしまうため、空気循環経路５１８の全体の空気温度を上昇させるのに長時間がかかり、結果として、高効率な乾燥運転を達成することができない。特に、コインランドリ店舗に設置される乾燥機の場合、乾燥運転を短時間で終了しなければ、稼働効率が著しく低下する。
【０００５】
そのため、コインランドリ店舗では、ガスバーナ式の乾燥機が設置されるのが一般的である。しかしながら、ガスバーナ式の乾燥機では、ガスを燃焼させた熱で乾燥を行うため、大気中に大量の二酸化炭素を排出してしまう。近年、環境問題を抑制するために二酸化炭素の排出量が厳しく規制されており、大気中への二酸化炭素の排出を無くす必要がある。
【０００６】
そこで、本発明は、大気中に二酸化炭素を排出することなく、高効率な乾燥運転を達成するヒートポンプ式乾燥機を提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明の一側面に係るヒートポンプ式乾燥機は、圧縮機、第１熱交換器、膨張手段及び第２熱交換器を有する冷媒回路と、被乾燥物を収容するドラム内の空気を吸引して、前記第１熱交換器により加熱された空気を前記ドラム内に吹き出して循環させる空気循環経路を有する乾燥機本体とを備え、前記乾燥機本体が屋内に配置されるとともに、前記第２熱交換器が屋外に配置される。
【０００８】
乾燥運転時に蒸発器となる第２熱交換器が屋外に配置されており、屋内に配置された乾燥機内の空気循環経路を循環する空気から冷媒の蒸発潜熱によりエネルギーを吸収するのではなく、屋外に配置された第２熱交換器において屋外の大気から冷媒の蒸発潜熱によりエネルギーを吸収して乾燥するため、高効率乾燥と高速乾燥が可能となる。
【０００９】

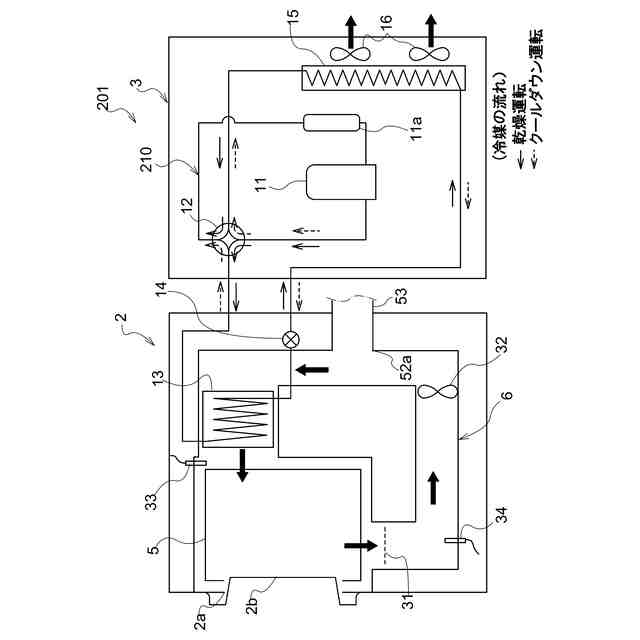

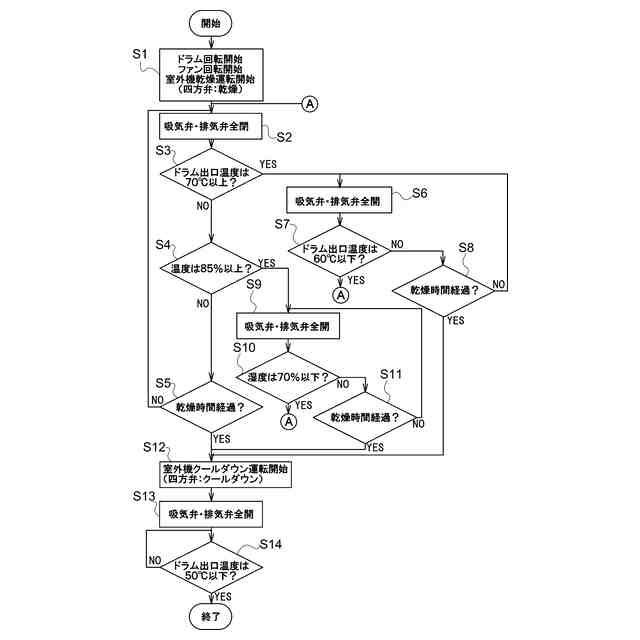

前記冷媒回路は、前記圧縮機から吐出された冷媒を前記第１熱交換器、前記膨張手段及び前記第２熱交換器の順に流す乾燥運転回路と、前記圧縮機から吐出された冷媒を前記第２熱交換器、前記膨張手段、前記第１熱交換器の順に流すクールダウン運転回路とを切り替える四方弁を有してもよい。
【００１０】
この場合、冷媒回路の切り替えにより、ドラム内の被乾燥物の温度を低下させるクールダウン運転を行うことができる。そのため、乾燥運転が終了した後、被乾燥物のクールダウンが短時間で終了することができる。
（【００１１】以降は省略されています）
