公開番号2024082623
公報種別公開特許公報(A)
公開日2024-06-20
出願番号2022196596
出願日2022-12-08
発明の名称受信装置及びプログラム
出願人日本放送協会
代理人個人,個人,個人
主分類H04B 1/16 20060101AFI20240613BHJP(電気通信技術)
要約【課題】SFN環境における、主局及びSFN局の送信局識別コード(TxID)を同時に推定する

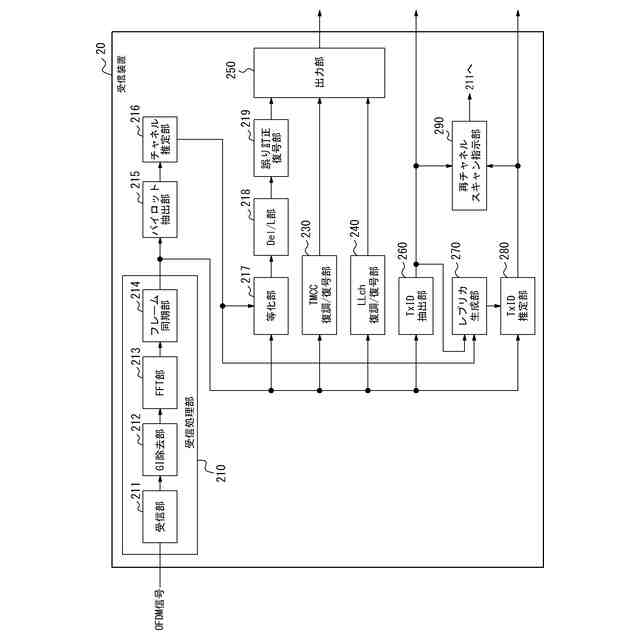

【解決手段】受信装置20は、伝搬路のチャネル応答を推定するチャネル推定部216と、受信信号から、主局の識別情報である第1TxIDを抽出するTxID抽出部260と、第1TxID及びチャネル応答を乗算したレプリカ信号を生成するレプリカ生成部270と、レプリカ信号と受信信号とのユークリッド距離に基づいて、SFN局の識別情報である第2TxIDをビット単位で推定するTxID推定部280と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
主局及びＳＦＮ局から送信局を識別する識別情報を含む受信信号を受信する受信装置であって、
伝搬路のチャネル応答を推定するチャネル推定部と、
前記受信信号から、前記主局の識別情報である第１ＴｘＩＤを抽出するＴｘＩＤ抽出部と、
前記第１ＴｘＩＤ及び前記チャネル応答を乗算したレプリカ信号を生成するレプリカ生成部と、
前記レプリカ信号と前記受信信号とのユークリッド距離に基づいて、前記ＳＦＮ局の識別情報である第２ＴｘＩＤをビット単位で推定するＴｘＩＤ推定部と、
を備える受信装置。
続きを表示（約 480 文字）【請求項２】
前記ＴｘＩＤ推定部は、前記ユークリッド距離が閾値以下である場合には、前記第２ＴｘＩＤのビット推定値を前記第１ＴｘＩＤのビット値とし、前記ユークリッド距離が前記閾値を超える場合には、前記第２ＴｘＩＤのビット推定値を前記第１ＴｘＩＤのビット値を反転させた値とする、請求項１に記載の受信装置。
【請求項３】
前記閾値は、０．３以上且つ０．５以下である、請求項２に記載の受信装置。
【請求項４】
前記ＴｘＩＤ抽出部は、前記受信信号における低遅延チャネルのデータ領域から、前記主局の識別情報を抽出する、請求項１から３のいずれか一項に記載の受信装置。
【請求項５】
前記第１ＴｘＩＤ及び前記第２ＴｘＩＤに基づき、チャネルスキャンを実施するか否かを判定し、判定結果を示すチャネルスキャン情報を出力する再チャネルスキャン指示部を更に備える、請求項１から３のいずれか一項に記載の受信装置。
【請求項６】
コンピュータを、請求項１から３のいずれか一項に記載の受信装置として機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、受信装置及びプログラムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、地上デジタル放送方式として、ＩＳＤＢ－Ｔ（Integrated Services Digital Broadcasting-Terrestrial）方式が知られている。さらに、地上デジタル放送の高品質化及び高機能化を目的として、ＩＳＤＢ－Ｔ方式の特長を継承した次世代の地上放送高度化方式（以下、高度化方式）の検討が進められている。
【０００３】
高度化方式では、放送ネットワークを構築しやすくする工夫が求められる。工夫の１つとして、送信局識別コード（ＴｘＩＤ；Transmitter Identification）の導入が挙げられる。基幹局、中継局などの送信装置に固有のＴｘＩＤを割り当てるとともに、ＴｘＩＤを放送波に重畳することによって、異常電波を解析することができる。
【０００４】
ＴｘＩＤを放送波に重畳する方法としては、ＡＴＳＣ（Advanced Television System Committee）３．０において、ＬＤＭ（Layered Division Multiplexing）技術を用いる方法が考えられる。ＬＤＭでは、ＵＬ（Upper Layer）の復調後においてＵＬが再変調され、再変調されたＵＬが受信信号から減算されることによって、ＬＬ（Lower Layer）に重畳されたＴｘＩＤが復調される（例えば、非特許文献１参照）。しかし、ＬＤＭでは受信装置の回路規模及びコストが増大し、大きな負担となる。
【０００５】
そこで、ＴｘＩＤをＬｃｈ（L channel）キャリアの一部を用いて伝送することが考えられる。Ｌｃｈは、高度化方式の帯域内にランダムに配置された広帯域同期用の参照信号であり、ＤＢＰＳＫ(Differential Binary Phase Shift Keying)変調することで、低ビットレートではあるがデータ伝送が可能である。この手法は、ＬＤＭのように受信装置の回路規模を増大させるものではないというメリットがある。
【先行技術文献】
【非特許文献】
【０００６】
Sung-Ik Park et al, “ATSC 3.0 Transmitter Identification Signals and Applications,” IEEE Trans. Broadcast., vol.63, no.1, pp.240-249 (Mar.2017)
【発明の概要】
【発明が解決しようとする課題】
【０００７】

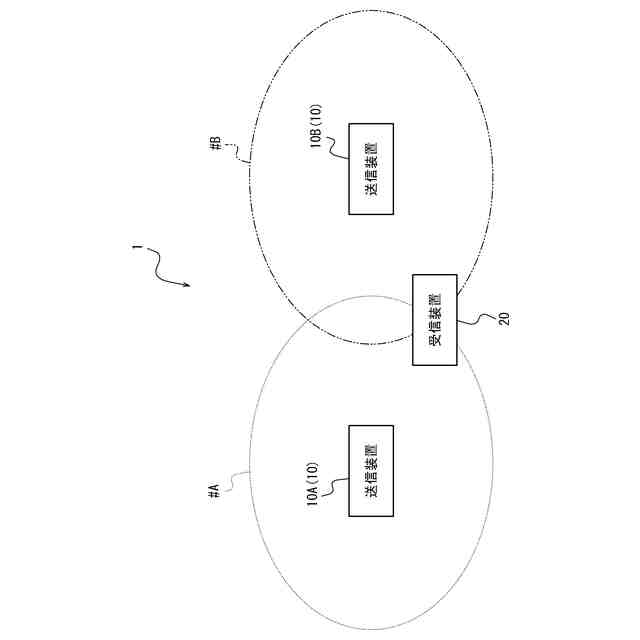

上述した、Ｌｃｈを復調することでＴｘＩＤを検出する手法は、受信装置の回路規模等の観点から有効である。しかし、複数の送信局で同一の周波数を用いるＳＦＮ(Single Frequency Network)環境では複数のＴｘＩＤが干渉し、特に、主局以外の送信局のＴｘＩＤを推定することが困難となる。「主局」とは、受信レベルが最も高い送信局のことをいう。また、以下の説明において、主局以外の送信局を「ＳＦＮ局」という。
【０００８】
例えば、ＳＦＮからＭＦＮ（Multi Frequency Network）に切り替わった場合など、ＳＦＮを構成していた複数の送信局のうち、一部の送信局のみチャネル（チャンネル）変更の対象局となることがある。この場合、チャネル変更対象局を主局としている受信装置のみ、チャネルの再編（リパック）に伴う再チャネルスキャンを実行させる必要がある。ＳＦＮ局に対し主局の受信レベルが常時安定的に高ければ、主局のＴｘＩＤを受信する受信装置のみ再チャネルスキャンを実行させればよい。しかし実際の運用では、受信アンテナが想定外の方向を向いていること等に起因して、主局とＳＦＮ局の受信電力が近い状態、すなわち低Ｄ／Ｕ（Desire to Undesire power Ratio）で受信している家庭や地域も存在する。こうした受信点では、季節性の異常伝搬や、後から追加的に整備された中継局の影響により、主局よりもＳＦＮ局の受信電力が断続的に高くなる状態（マイナスＤ／Ｕ）になることも想定される。
【０００９】
よって、主局だけでなくＳＦＮ局に対しても、それぞれがチャネル変更の対象局なのか（どちらも対象か、どちらか片方が対象か）を特定することは、受信装置ごとの再チャネルスキャン実行の判定において重要な情報となる。例えば、主局のＴｘＩＤを一定間隔で記録することによって、低Ｄ／ＵのＳＦＮ環境であっても主局のＴｘＩＤを取得することは可能である。しかし、マイナスＤ／Ｕとなる状態が頻繁でない場合、たまたまマイナスＤ／Ｕとなった瞬間にＴｘＩＤ取得動作が起動しなければならず、ＳＦＮ局のＴｘＩＤを検出することは困難である。また、省エネを目的として夜間は電源コードを抜いている受信装置が現実的に存在するなど、一定間隔で受信装置を起動すること自体も現実的ではない。
【００１０】
かかる事情に鑑みてなされた本発明の目的は、ＳＦＮ環境における、主局及びＳＦＮ局のＴｘＩＤを同時に推定することが可能な受信装置及びプログラムを提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
