公開番号2025181362
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024089303
出願日2024-05-31
発明の名称内燃機関
出願人いすゞ自動車株式会社
代理人弁理士法人創光国際特許事務所
主分類F01N 13/14 20100101AFI20251204BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】排気マニホールドの熱変形に起因してヒートプロテクタに発生する亀裂を抑制する。

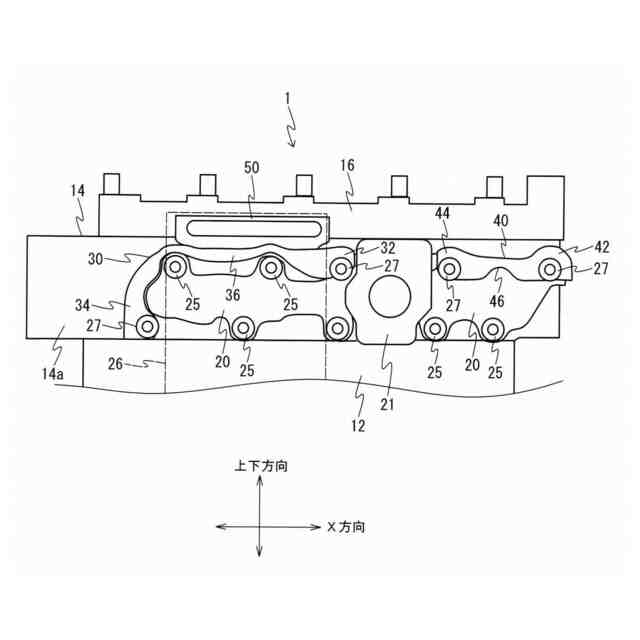

【解決手段】内燃機関1は、複数のシリンダがx方向に一列に形成されたシリンダブロック12と、シリンダブロックの上部に設けられたシリンダヘッド14と、シリンダヘッドの、上下方向およびx方向に直交する第2の方向に面した側面14aに固定された排気マニホールド20と、排気マニホールドの上面を覆っており、x方向において離間している第1固定部32及び第2固定部34にて排気マニホールドに固定されているヒートプロテクタ30を備える。ヒートプロテクタは、上下方向に面した本体部を有する。本体部のx方向に直行する方向におけるシリンダヘッドの反対側の端部の、第1固定部32と第2固定部の間の部分である中間端部36が、x方向において複数回曲がっている。
【選択図】図1
特許請求の範囲【請求項１】
複数のシリンダが第１の方向に一列に形成されたシリンダブロックと、
前記シリンダブロックの上部に設けられたシリンダヘッドと、
前記シリンダヘッドの、上下方向および前記第１の方向に直交する第２の方向に面した側面に固定された排気マニホールドと、
前記排気マニホールドの上面を覆っており、前記第１の方向において離間している第１固定部及び第２固定部にて前記排気マニホールドに固定されているヒートプロテクタと、
を備え、

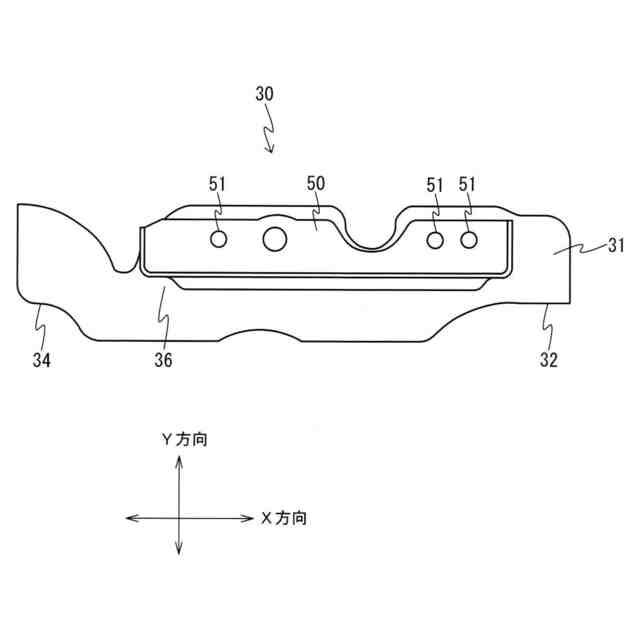

前記ヒートプロテクタは、前記上下方向に面した本体部を有し、
前記本体部の前記第２の方向における前記シリンダヘッドの反対側の端部の、前記第１固定部と前記第２固定部の間の部分である中間端部が、前記第１の方向において複数回曲がっている、
内燃機関。
続きを表示（約 570 文字）【請求項２】
前記中間端部は、複数の曲げ部を有し、
前記複数の曲げ部は、前記第１の方向において連続して繋がっている、
請求項１に記載の内燃機関。
【請求項３】
前記曲げ部は、上下方向に凹凸を有する形状であり、前記第２の方向から見た際の形状は、うねり形状である、
請求項２に記載の内燃機関。
【請求項４】
前記中間端部は、前記上下方向に曲がっている、
請求項１に記載の内燃機関。
【請求項５】
前記第１固定部及び前記第２固定部は、前記排気マニホールドと一緒に前記シリンダヘッドの前記側面に締結部材によって共締めされている、
請求項１に記載の内燃機関。
【請求項６】
前記中間端部は、前記排気マニホールドから離間している、
請求項１に記載の内燃機関。
【請求項７】
前記中間端部は、前記排気マニホールドが熱膨張する際に前記第１の方向に沿って延びる、
請求項１に記載の内燃機関。
【請求項８】
前記第１固定部は、前記ヒートプロテクタの前記第１の方向の一端部に設けられ、
前記第２固定部は、前記ヒートプロテクタの前記第１の方向の他端部に設けられている、
請求項１に記載の内燃機関。

発明の詳細な説明【技術分野】
【０００１】
本発明は、内燃機関に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
下記の特許文献１には、排気ガスが流れる排気マニホールドで発生する熱がシリンダヘッドカバーに伝達されることを抑制するために、排気マニホールドにヒートプロテクタが固定されている構成が開示されている。ヒートプロテクタは、排気マニホールドの熱変形の際に亀裂が発生することを抑制すべく２分割されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２３９５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ヒートプロテクタの亀裂は、排気マニホールドが熱変形することに起因していることが分かっている。例えば、複数のシリンダが一列に配列した場合に、排気マニホールドは複数のシリンダに跨って設けられる。このようなヒートプロテクタが熱変形すると、複数のシリンダが配列した方向に膨張、または、収縮が起こり、ヒートプロテクタの亀裂が発生する。これに対して、上記のように２分割したヒートプロテクタの構成だけでは、ヒートプロテクタに発生する亀裂を抑制する機能が不十分であった。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、排気マニホールドの熱変形に起因してヒートプロテクタに発生する亀裂を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一の態様においては、複数のシリンダが第１の方向に一列に形成されたシリンダブロックと、前記シリンダブロックの上部に設けられたシリンダヘッドと、前記シリンダヘッドの、上下方向および前記第１の方向に直交する第２の方向に面した側面に固定された排気マニホールドと、前記排気マニホールドの上面を覆っており、前記第１の方向において離間している第１固定部及び第２固定部にて前記排気マニホールドに固定されているヒートプロテクタと、を備え、前記ヒートプロテクタは、前記上下方向に面した本体部を有し、前記本体部の前記第２の方向における前記シリンダヘッドの反対側の端部の、前記第１固定部と前記第２固定部の間の部分である中間端部が、前記第１の方向において複数回曲がっている、内燃機関を提供する。
【０００７】
また、前記中間端部は、複数の曲げ部を有し、前記複数の曲げ部は、前記第１の方向において連続して繋がっていることとしてもよい。
【０００８】
また、前記曲げ部は、上下方向に凹凸を有する形状であり、前記第２の方向から見た際の形状は、うねり形状であることとしてもよい。
【０００９】
また、前記中間端部は、前記上下方向に曲がっていることとしてもよい。
【００１０】
また、前記第１固定部及び前記第２固定部は、前記排気マニホールドと一緒に前記シリンダヘッドの前記側面に締結部材によって共締めされていることとしてもよい。
（【００１１】以降は省略されています）
