公開番号2025178745
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085532
出願日2024-05-27
発明の名称電解装置
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類C25B 9/70 20210101AFI20251202BHJP(電気分解または電気泳動方法;そのための装置)
要約【解決手段】電解装置10は、水を電気分解する水電解スタック16と、水電解スタックから排出される水から水素ガスを分離する気液分離器14と、気液分離器によって分離された水素ガスを昇圧する水素昇圧スタック22と、を備え、気液分離器は、水を貯留する貯留槽40を有し、貯留槽が許容できる水位の最大値である最大貯留水位100が予め定められており、水素昇圧スタックは、最大貯留水位よりも上方に位置する。
【選択図】図1
特許請求の範囲【請求項１】
水を電気分解する水電解スタックと、
前記水電解スタックから排出される水から水素ガスを分離する気液分離器と、
前記気液分離器によって分離された水素ガスを昇圧する水素昇圧スタックと、
を備え、
前記気液分離器は、水を貯留する貯留槽を有し、
前記貯留槽が許容できる水位の最大値である最大貯留水位が予め定められており、
前記水素昇圧スタックは、前記最大貯留水位よりも上方に位置する、電解装置。
続きを表示（約 960 文字）【請求項２】
請求項１に記載の電解装置であって、
前記水素昇圧スタックには、
前記水素昇圧スタックの内部に水素ガスを導入させるための水素ガス入口部と、
前記水素昇圧スタックの内部から未反応の水素ガスを導出させるための水素ガス出口部と、
が設けられ、
前記水素ガス入口部および前記水素ガス出口部は、前記最大貯留水位よりも上方に位置する、電解装置。
【請求項３】
請求項２に記載の電解装置であって、
前記気液分離器には、前記水素ガス出口部から導出された未反応の水素ガスと水とを前記気液分離器の内部に戻すための水素ガス戻りポートが設けられ、
前記水素ガス戻りポートは、前記最大貯留水位よりも上方に位置する、電解装置。
【請求項４】
請求項１に記載の電解装置であって、
前記電解装置には仰俯角の最大許容値である最大仰俯角が予め定められており、
前記貯留槽に前記最大貯留水位まで水が満たされた前記電解装置を前記最大仰俯角まで傾けた場合であっても、前記貯留槽に備えられた水素流路口の鉛直方向における高さ位置は、前記貯留槽の前記最大貯留水位よりも高い、電解装置。
【請求項５】
請求項１に記載の電解装置であって、
前記気液分離器と前記水素昇圧スタックとの間の距離は、前記気液分離器と前記水電解スタックとの間の距離よりも短い、電解装置。
【請求項６】
請求項１に記載の電解装置であって、
前記気液分離器と前記水素昇圧スタックとを接続する配管は、前記電解装置が傾けられていない状態で、前記気液分離器から前記水素昇圧スタックに向かって下降することなく上昇する、電解装置。
【請求項７】
請求項１に記載の電解装置であって、
前記気液分離器の少なくとも一部は、前記水素昇圧スタックの下方に位置する、電解装置。
【請求項８】
請求項１に記載の電解装置であって、
前記電解装置が傾けられていない状態で、前記水電解スタックの上端の鉛直方向における高さ位置は、前記水素昇圧スタックの上端の鉛直方向における高さ位置よりも低い、電解装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電解装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼でき、持続可能かつ先進的なエネルギーへのアクセスを確保できるようにするため、エネルギーの効率化に貢献する電解装置に関する研究開発が行われている。
【０００３】
特開２０２２－０２９８９２号公報には、水を電気分解する水電解スタックと、水電解スタックから排出される水から水素ガスを分離する気液分離器と、気液分離器によって分離された水素ガスを昇圧する水素昇圧スタックとを備える電解装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－０２９８９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
より良好な電解装置が待望されている。
【０００６】
本開示は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の態様は、水を電気分解する水電解スタックと、前記水電解スタックから排出される水から水素ガスを分離する気液分離器と、前記気液分離器によって分離された水素ガスを昇圧する水素昇圧スタックと、を備え、前記気液分離器は、水を貯留する貯留槽を有し、前記貯留槽が許容できる水位の最大値である最大貯留水位が予め定められており、前記水素昇圧スタックは、前記最大貯留水位よりも上方に位置する、電解装置である。
【発明の効果】
【０００８】
本開示によれば、より良好な電解装置を得ることができる。
【図面の簡単な説明】
【０００９】
図１は、電解装置の斜視図である。

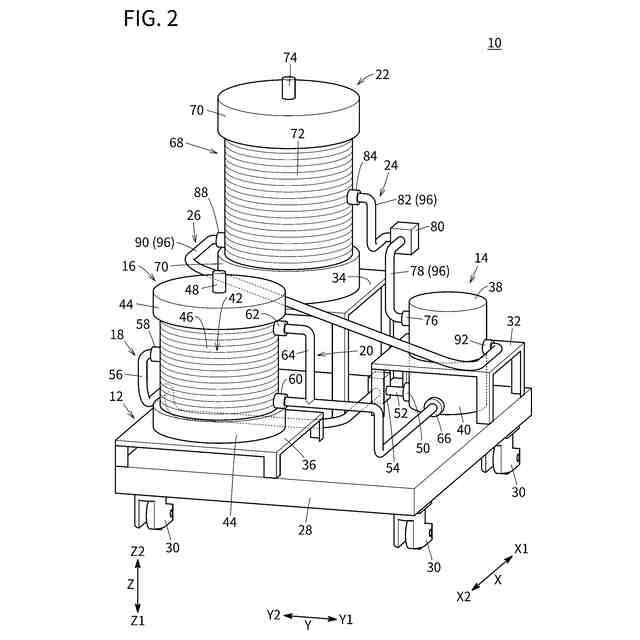

図２は、電解装置の斜視図である。
図３は、電解装置を上方から見た平面図である。

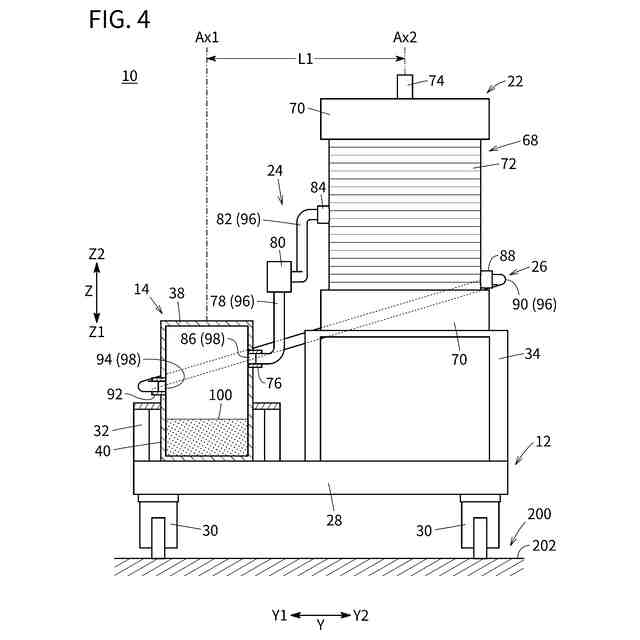

図４は、電解装置の一部省略断面説明図である。

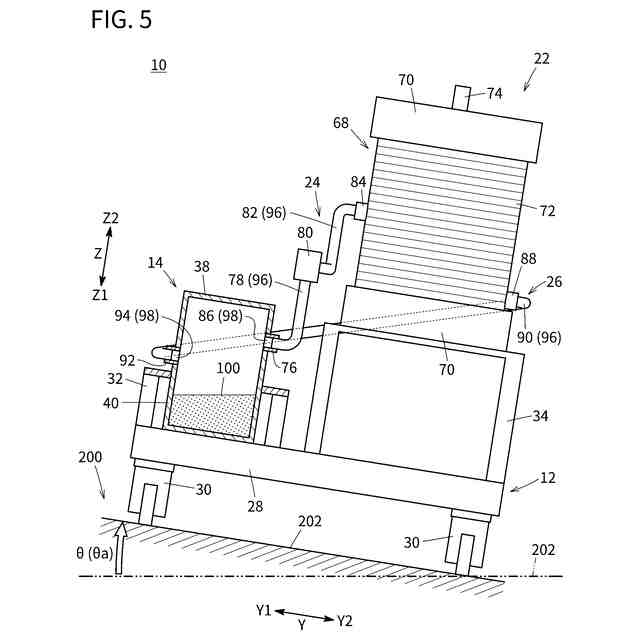

図５は、電解装置の傾斜状態の説明図である。

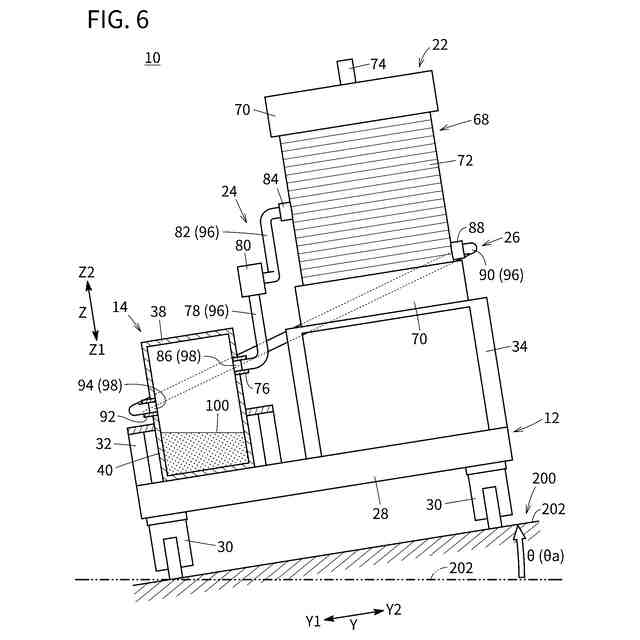

図６は、電解装置の傾斜状態の説明図である。

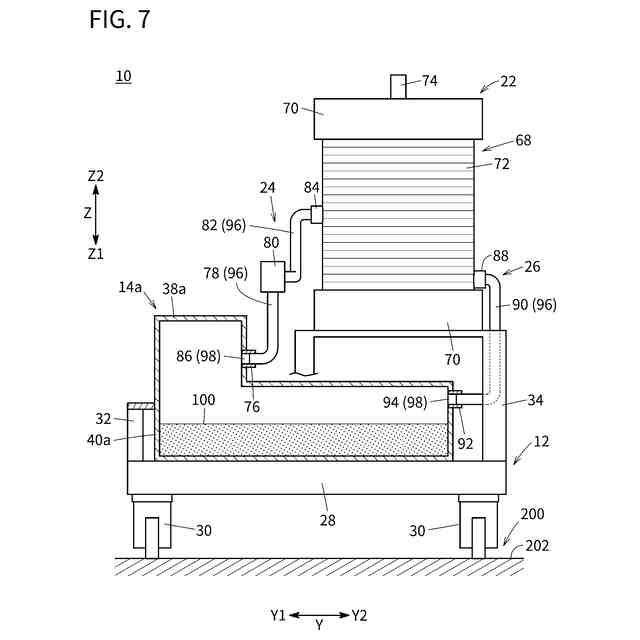

図７は、変形例に係る電解装置の一部省略断面説明図である。
【発明を実施するための形態】
【００１０】
電解装置の気液分離器は、水を貯留する貯留槽を有する。このような電解装置を移動体に搭載した場合、電解装置は水平面に対して傾斜することがある。電解装置が水平面に対して傾斜すると、貯留槽に貯留されている水（液水）が水素昇圧スタックに流入することがある。この場合、水素昇圧スタックの内部に水が滞留し、水素昇圧スタックによって水素ガスを効率よく昇圧できないことがある。本開示では、貯留槽に貯留されている水の水素昇圧スタックへの流入を抑制するとともに水素ガスを効率よく昇圧することができる電解装置を提供し得る。
（【００１１】以降は省略されています）
