公開番号2025178628
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085347
出願日2024-05-27
発明の名称加熱炉
出願人日本碍子株式会社,エヌジーケイ・キルンテック株式会社
代理人弁理士法人快友国際特許事務所
主分類F27B 9/02 20060101AFI20251202BHJP(炉,キルン,窯;レトルト)
要約【課題】温度維持空間での被処理物の加熱量のバラツキを抑制することができる技術を開示する。
【解決手段】加熱炉は、被処理物を加熱する。加熱炉は、搬入口と、搬出口と、前記搬入口から前記搬出口まで搬送方向に延びている炉内空間とを有する炉体と、前記被処理物が搬送面に載置可能であり、前記被処理物を前記搬送方向に搬送する搬送装置と、を備えている。前記炉内空間は、前記搬入口に連通しており、前記被処理物を予熱する予熱空間と、前記予熱空間に連通しており、前記被処理物を加熱する温度維持空間であって、前記温度維持空間の温度が一定に維持されている、前記温度維持空間と、前記温度維持空間と前記搬出口に連通しており、前記被処理物を冷却する冷却空間と、を備えている。前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記温度維持空間の断面積は、前記予熱空間の断面積よりも大きい。
【選択図】図3
特許請求の範囲【請求項１】
被処理物を加熱する加熱炉であって、
搬入口と、搬出口と、前記搬入口から前記搬出口まで搬送方向に延びている炉内空間と、を有する炉体と、
前記被処理物が搬送面に載置可能であり、前記被処理物を前記搬送方向に搬送する搬送装置と、を備えており、
前記炉内空間は、
前記搬入口に連通しており、前記被処理物を予熱する予熱空間と、
前記予熱空間に連通しており、前記被処理物を加熱する温度維持空間であって、前記温度維持空間の温度が一定に維持されている、前記温度維持空間と、
前記温度維持空間と前記搬出口に連通しており、前記被処理物を冷却する冷却空間と、を備えており、
前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記温度維持空間の断面積は、前記予熱空間の断面積よりも大きい、加熱炉。
続きを表示（約 1,000 文字）【請求項２】
前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記温度維持空間の前記断面積は、前記冷却空間の断面積よりも大きい、請求項１に記載の加熱炉。
【請求項３】
前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記冷却空間の前記断面積は、前記予熱空間の前記断面積よりも小さい、請求項２に記載の加熱炉。
【請求項４】
前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記温度維持空間の高さは、前記冷却空間の高さの１．１倍以上である、請求項２に記載の加熱炉。
【請求項５】
前記冷却空間の前記高さは、前記搬出口に向かって段階的に低くなる、請求項４に記載の加熱炉。
【請求項６】
前記冷却空間は、
前記高さが第１高さである第１冷却空間と、
前記第１冷却空間に連通しており、前記第１冷却空間に対して前記搬送方向に配置されているとともに、前記高さが第２高さである第２冷却空間と、を備えており、
前記第２高さは、前記第１高さの０．９倍以下であり、
前記搬送方向における前記第１冷却空間の長さと、前記搬送方向における前記第２冷却空間の長さのそれぞれは、前記搬送方向における前記被処理物の長さ以上である、請求項５に記載の加熱炉。
【請求項７】
前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記温度維持空間の炉内幅は、前記冷却空間の炉内幅よりも大きい、請求項４に記載の加熱炉。
【請求項８】
前記予熱空間は、第１予熱空間を備えており、
前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記温度維持空間の高さは、前記第１予熱空間の高さの１．１倍以上である、請求項１に記載の加熱炉。
【請求項９】
前記予熱空間は、前記第１予熱空間と前記温度維持空間に連通している第２予熱空間をさらに備えており、
前記第２予熱空間の高さは、前記温度維持空間に向かって徐々に高くなり、
前記搬送方向における前記第２予熱空間の長さは、前記搬送方向における前記被処理物の長さ以上である、請求項８に記載の加熱炉。
【請求項１０】
前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記温度維持空間の炉内幅は、前記予熱空間の炉内幅よりも大きい、請求項８に記載の加熱炉。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、加熱炉に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、加熱炉が開示されている。加熱炉の炉体は、搬入口と、搬出口と、搬入口から搬出口まで搬送方向に延びる炉内空間を有している。炉内空間は、搬入口に連通している予熱空間と、予熱空間に連通している温度維持空間と、温度維持空間と搬出口に連通している冷却空間と、を備えている。炉体を搬送方向に直交する面に沿って切断したとき、温度維持空間の断面積は、予熱空間の断面積よりも小さい。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０７６６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の加熱炉では、温度維持空間内の雰囲気ガスの容積が小さいため、外乱による温度維持空間内の雰囲気の変動が大きくなり、温度維持空間の温度にバラツキが発生し易い。これにより、温度維持空間で、被処理物の加熱量にバラツキが発生する。
【０００５】
本明細書は、温度維持空間での被処理物の加熱量のバラツキを抑制することができる技術を開示する。
【課題を解決するための手段】
【０００６】
本明細書に開示する技術の第１の態様では、加熱炉は、被処理物を加熱する。加熱炉は、搬入口と、搬出口と、前記搬入口から前記搬出口まで搬送方向に延びている炉内空間とを有する炉体と、前記被処理物が搬送面に載置可能であり、前記被処理物を前記搬送方向に搬送する搬送装置と、を備えている。前記炉内空間は、前記搬入口に連通しており、前記被処理物を予熱する予熱空間と、前記予熱空間に連通しており、前記被処理物を加熱する温度維持空間であって、前記温度維持空間の温度が一定に維持されている、前記温度維持空間と、前記温度維持空間と前記搬出口に連通しており、前記被処理物を冷却する冷却空間と、を備えている。前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記温度維持空間の断面積は、前記予熱空間の断面積よりも大きい。
【０００７】
上記の構成によれば、炉体を搬送方向に直交する面に沿って切断したとき、温度維持空間の断面積が予熱空間の断面積よりも小さい構成と比較して、外乱による温度維持空間内の雰囲気の変動が小さく、温度維持空間の温度にバラツキが発生し難い。これにより、温度維持空間で、被処理物の加熱量にバラツキが発生することを抑制することができる。
【図面の簡単な説明】
【０００８】

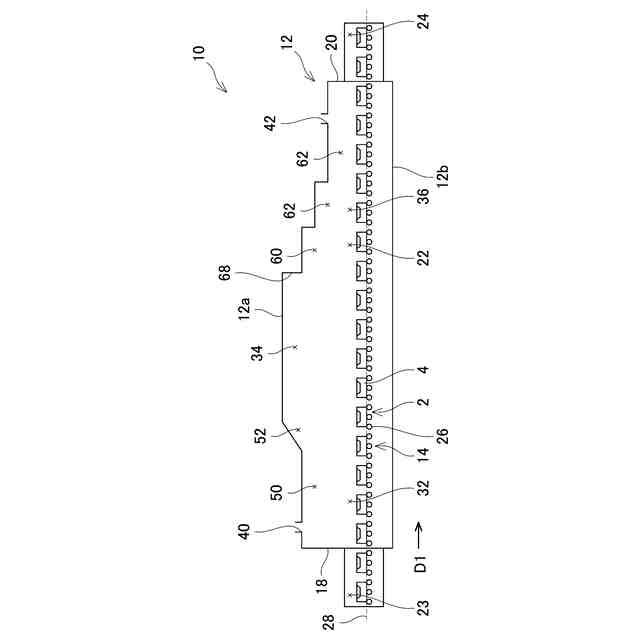

第１実施例の加熱炉の概略図である。
第１実施例の加熱炉の予熱空間とその近傍の概略図である。

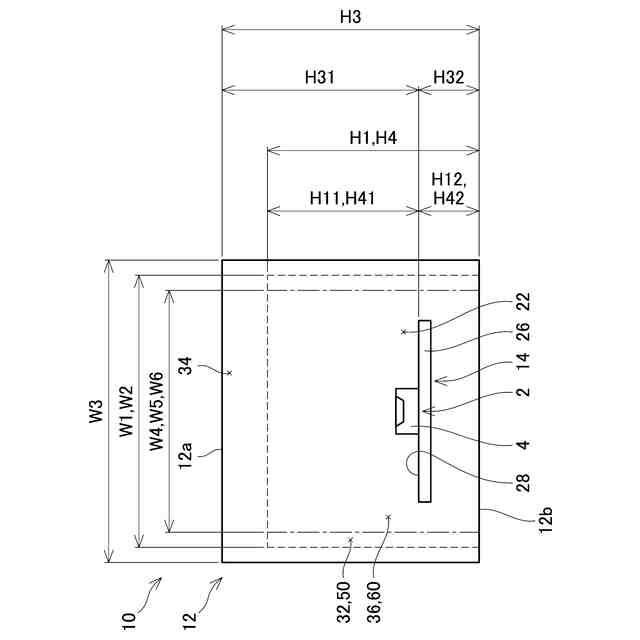

第１実施例の加熱炉を搬送方向に直交する面で切断したときの概略図である。
第１実施例の加熱炉の冷却空間とその近傍の概略図である。

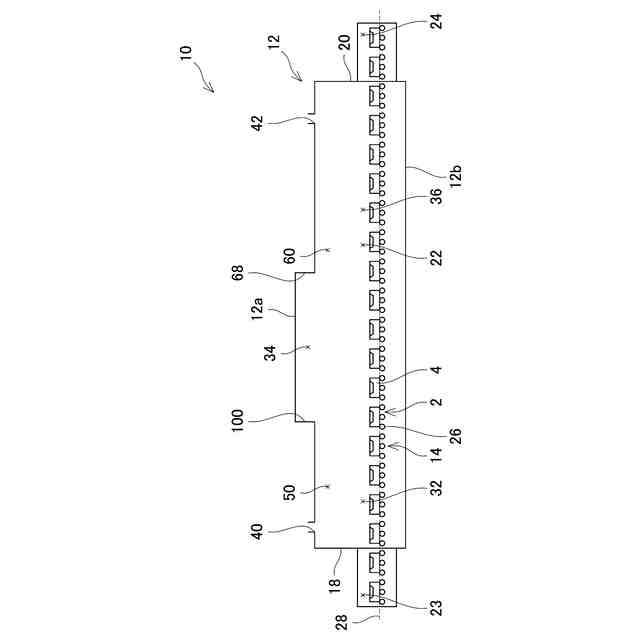

第２実施例の加熱炉の概略図である。
【発明を実施するための形態】
【０００９】
以下に説明する実施例の主要な特徴を列記しておく。なお、以下に記載する技術要素は、それぞれ独立した技術要素であって、単独であるいは各種の組合せによって技術的有用性を発揮するものであり、出願時請求項記載の組合せに限定されるものではない。
【００１０】
本明細書に開示する技術の第２の態様では、上記の第１の態様において、前記炉体を前記搬送方向に直交する面に沿って切断したとき、前記温度維持空間の前記断面積は、前記冷却空間の断面積よりも大きい。上記の構成によれば、温度維持空間内の雰囲気ガスが冷却空間に流れることを抑制することができる。これにより、冷却空間の温度を調整し易くすることができる。
（【００１１】以降は省略されています）
