公開番号2025176396
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082518
出願日2024-05-21
発明の名称搬送ユニット
出願人日本碍子株式会社,エヌジーケイ・キルンテック株式会社
代理人弁理士法人快友国際特許事務所
主分類F27B 9/39 20060101AFI20251127BHJP(炉,キルン,窯;レトルト)
要約【課題】搬送物をストッパに容易に当接させることができる技術を開示する。
【解決手段】搬送ユニットは、熱処理炉から搬出された第1搬送物を搬送する。搬送ユニットは、第1搬送面上に前記第1搬送物が載置可能であり、前記第1搬送面の上流端から下流端に向かって前記第1搬送物が移動可能な第1搬送装置と、前記第1搬送面の前記下流端が前記第1搬送面の前記上流端よりも下側に位置するように前記第1搬送面を第1傾斜角度に傾斜させる傾斜装置と、前記第1搬送物と当接可能なストッパと、を備えている。前記傾斜装置が前記第1搬送面を傾斜させたとき、前記第1搬送面上の前記第1搬送物は、前記第1搬送物の自重により前記第1搬送面上を前記下流端まで移動し、前記下流端で前記ストッパに当接する。
【選択図】図3
特許請求の範囲【請求項１】
熱処理炉から搬出された第１搬送物を搬送する搬送ユニットであって、
第１搬送面上に前記第１搬送物が載置可能であり、前記第１搬送面の上流端から下流端に向かって前記第１搬送物が移動可能な第１搬送装置と、
前記第１搬送面の前記下流端が前記第１搬送面の前記上流端よりも下側に位置するように前記第１搬送面を第１傾斜角度に傾斜させる傾斜装置と、
前記第１搬送物と当接可能なストッパと、を備えており、
前記傾斜装置が前記第１搬送面を傾斜させたとき、前記第１搬送面上の前記第１搬送物は、前記第１搬送物の自重により前記第１搬送面上を前記下流端まで移動し、前記下流端で前記ストッパに当接する、搬送ユニット。
続きを表示（約 1,400 文字）【請求項２】
前記傾斜装置は、さらに、前記第１搬送面を前記第１傾斜角度よりも大きい第２傾斜角度に傾斜可能であり、
前記第１搬送面が前記第２傾斜角度にあるときの前記下流端は、前記第１搬送面が前記第１傾斜角度にあるときの前記下流端よりも下側に配置されている、請求項１に記載の搬送ユニット。
【請求項３】
前記第１搬送面が前記第１傾斜角度にあるとき、前記第１搬送面の傾斜勾配は、１０％以上であり、
前記第１搬送面が前記第２傾斜角度にあるとき、前記第１搬送面の前記傾斜勾配は、１５％以上である、請求項２に記載の搬送ユニット。
【請求項４】
第２搬送面上に前記第１搬送物が載置可能であり、前記搬送ユニットを上面視したときに前記第１搬送装置が前記第１搬送物を搬送する第１搬送方向と異なる第２搬送方向に前記第１搬送物を搬送する第２搬送装置をさらに備えており、
前記第２搬送面の上流部は、前記第１搬送面が前記第１傾斜角度にあるときの前記第１搬送面の前記下流端よりも下側であって、前記第１搬送面が前記第２傾斜角度にあるときの前記第１搬送面の前記下流端よりも上側に配置されている、請求項２に記載の搬送ユニット。
【請求項５】
前記第１搬送面の前記上流端上の前記第１搬送物を検出する第１センサと、
前記第１搬送面の前記下流端上の前記第１搬送物を検出する第２センサと、をさらに備えており、
前記傾斜装置は、
前記第１センサが前記第１搬送物を検出したときに前記第１搬送面を前記第１傾斜角度に傾斜させ、
前記第２センサが前記第１搬送物を検出したときに前記第１搬送面を前記第２傾斜角度に傾斜させる、請求項２に記載の搬送ユニット。
【請求項６】
第３搬送面上に前記第１搬送物が載置可能であり、前記第１搬送物を前記第１搬送面の前記上流端に向けて搬送する第３搬送装置をさらに備えており、
前記第３搬送面の下流端は、前記第１搬送面が前記第１傾斜角度にあるときの前記第１搬送面の前記上流端よりも下側に配置されている、請求項１から５のいずれか一項に記載の搬送ユニット。
【請求項７】
前記ストッパは、前記第１搬送物と当接可能であり、前記第１搬送物との当接による衝撃を吸収するクッション材を備えている、請求項１から５のいずれか一項に記載の搬送ユニット。
【請求項８】
前記第１搬送装置は、前記上流端に位置する回動軸を中心にして回動可能であり、
前記傾斜装置は、前記第１搬送面の前記下流端を昇降させる、請求項１から５のいずれか一項に記載の搬送ユニット。
【請求項９】
前記搬送ユニットは、前記熱処理炉から搬出された前記第１搬送物と第２搬送物を搬送し、
前記第１搬送装置は、前記搬送ユニットを上面視したとき前記第１搬送物と前記第２搬送物を第１搬送方向に搬送し、
前記第１搬送面は、前記第１搬送方向に対して略直交する列方向に分割されている第１分割搬送面と第２分割搬送面とを備えており、
前記傾斜装置は、前記第１分割搬送面と前記第２分割搬送面を独立して傾斜させ、
前記第１搬送物と前記第２搬送物は、前記列方向に並んでおり、
前記第１搬送物は、前記第１分割搬送面上を移動し、
前記第２搬送物は、前記第２分割搬送面上を移動する、請求項１から５のいずれか一項に記載の搬送ユニット。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、搬送ユニットに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、搬送ユニットが開示されている。搬送ユニットは、熱処理炉から搬出された搬出物を搬送する。搬送ユニットは、搬送物を搬送するローラ式搬送装置と、搬送物と当接可能なストッパと、を備えている。ストッパは、アクチュエータにより上位置と下位置に移動可能である。ストッパが上位置に移動すると、ローラ式搬送装置の搬送面上を搬送された搬送物がストッパに当接する。
【先行技術文献】
【特許文献】
【０００３】
特許第６９７８６２２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の搬送ユニットでは、搬送面は、水平状態に固定されている。この構成では、搬送物をストッパに当接させるために、ローラ式搬送装置のローラを回転駆動させる必要がある。また、搬送物がストッパに当接する上位置と、搬送物がストッパに当接しない下位置とにストッパを移動させるためのアクチュエータも必要となる。このため、搬送物をストッパに当接させる構造が複雑となる。
【０００５】
本明細書は、搬送物をストッパに容易に当接させることができる技術を開示する。
【課題を解決するための手段】
【０００６】
本明細書に開示する技術の第１の態様では、搬送ユニットは、熱処理炉から搬出された第１搬送物を搬送する。搬送ユニットは、第１搬送面上に前記第１搬送物が載置可能であり、前記第１搬送面の上流端から下流端に向かって前記第１搬送物が移動可能な第１搬送装置と、前記第１搬送面の前記下流端が前記第１搬送面の前記上流端よりも下側に位置するように前記第１搬送面を第１傾斜角度に傾斜させる傾斜装置と、前記第１搬送物と当接可能なストッパと、を備えている。前記傾斜装置が前記第１搬送面を傾斜させたとき、前記第１搬送面上の前記第１搬送物は、前記第１搬送物の自重により前記第１搬送面上を前記下流端まで移動し、前記下流端で前記ストッパに当接する。
【０００７】
上記の構成によれば、第１搬送面が傾斜したとき、第１搬送物は、第１搬送物の自重により第１搬送面上を移動し、ストッパに当接する。また、第１搬送面を傾斜させることにより、第１搬送面に対してストッパを上下方向に相対的に移動させることができる。これにより、簡素な構造により第１搬送物をストッパに容易に当接させることができる。
【図面の簡単な説明】
【０００８】

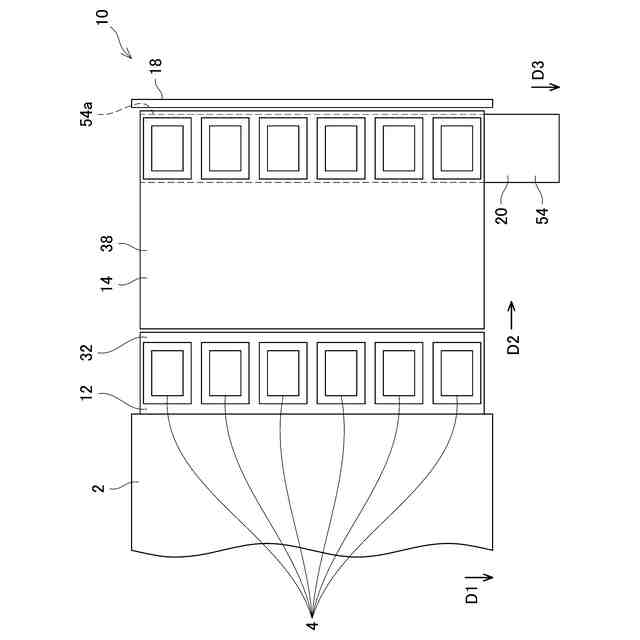

第１実施例の熱処理炉と搬送ユニットの上面図である。
第１実施例の搬送ユニットにおいて、中間搬送面の下流端が第１位置にあるときの側面図である。

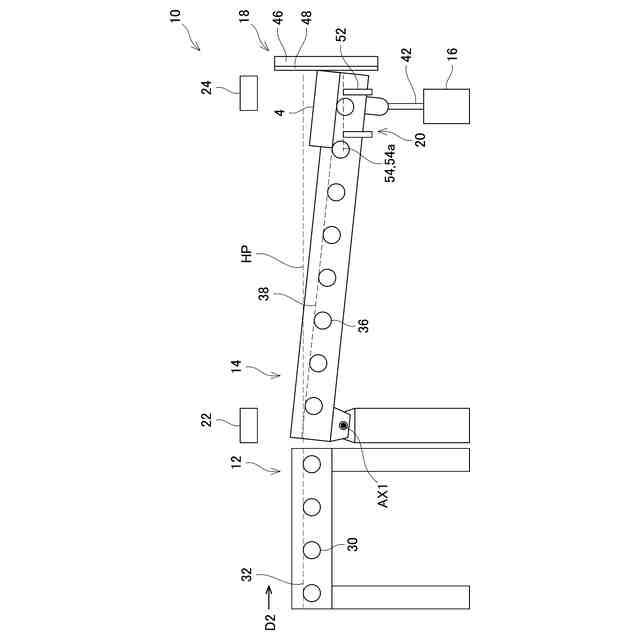

第１実施例の搬送ユニットにおいて、中間搬送面の下流端が第２位置にあるときの側面図である。

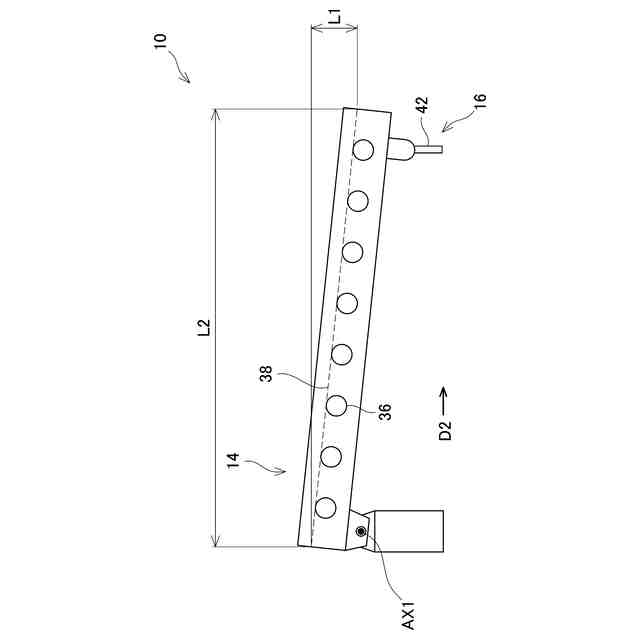

第１実施例の中間搬送装置と傾斜装置において、中間搬送面の下流端が第１位置にあるときの側面図である。

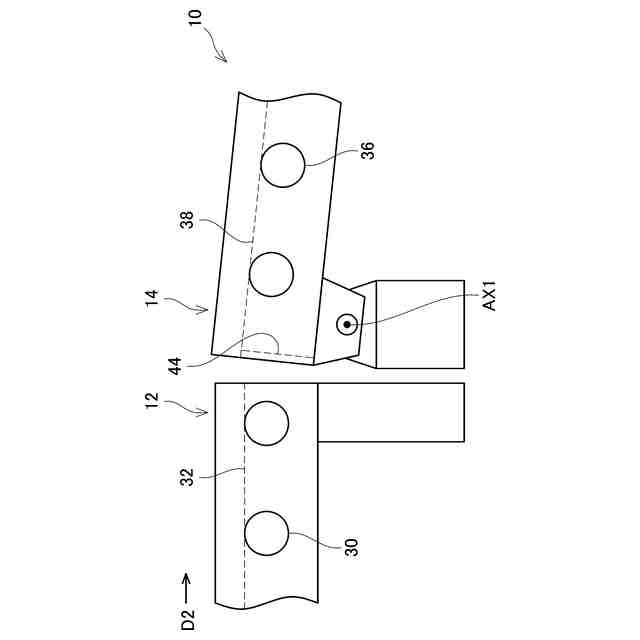

第１実施例の上流搬送装置と中間搬送装置において、中間搬送面の下流端が第１位置にあるときの拡大側面図である。
第１実施例の搬送ユニットにおいて、中間搬送面の下流端が第３位置にあるときの側面図である。

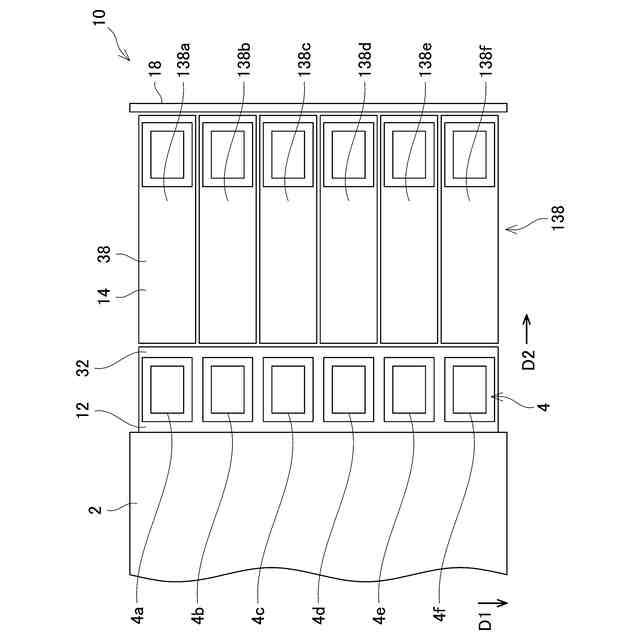

第２実施例の熱処理炉と搬送ユニットの上面図である。
【発明を実施するための形態】
【０００９】
以下に説明する実施例の主要な特徴を列記しておく。なお、以下に記載する技術要素は、それぞれ独立した技術要素であって、単独であるいは各種の組合せによって技術的有用性を発揮するものであり、出願時請求項記載の組合せに限定されるものではない。
【００１０】
本明細書に開示する技術の第２の態様では、上記の第１の態様において、前記傾斜装置は、さらに、前記第１搬送面を前記第１傾斜角度よりも大きい第２傾斜角度に傾斜可能である。前記第１搬送面が前記第２傾斜角度にあるときの前記下流端は、前記第１搬送面が前記第１傾斜角度にあるときの前記下流端よりも下側に配置されていてもよい。
（【００１１】以降は省略されています）
