公開番号2025174236
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080385
出願日2024-05-16
発明の名称蒸発器
出願人日本碍子株式会社
代理人アクシス国際弁理士法人
主分類F24F 6/04 20060101AFI20251120BHJP(加熱;レンジ;換気)
要約【課題】液体の供給量を容易に調整でき、液体や発生する蒸気を有効利用することが可能な蒸発器を提供する。

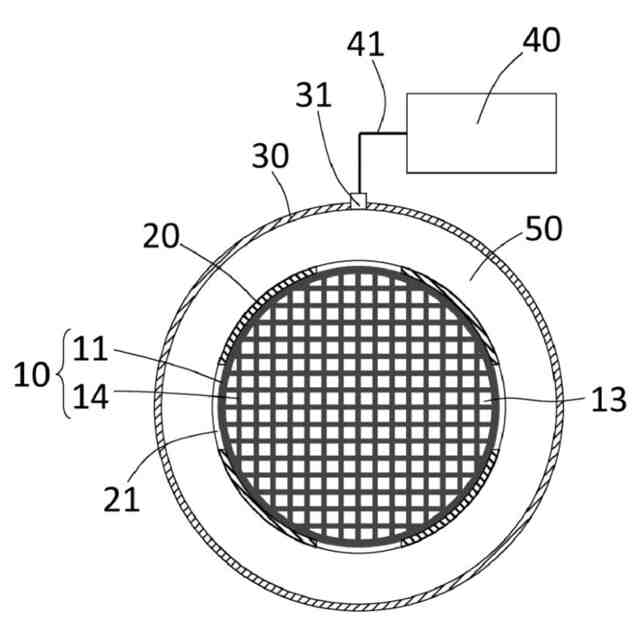

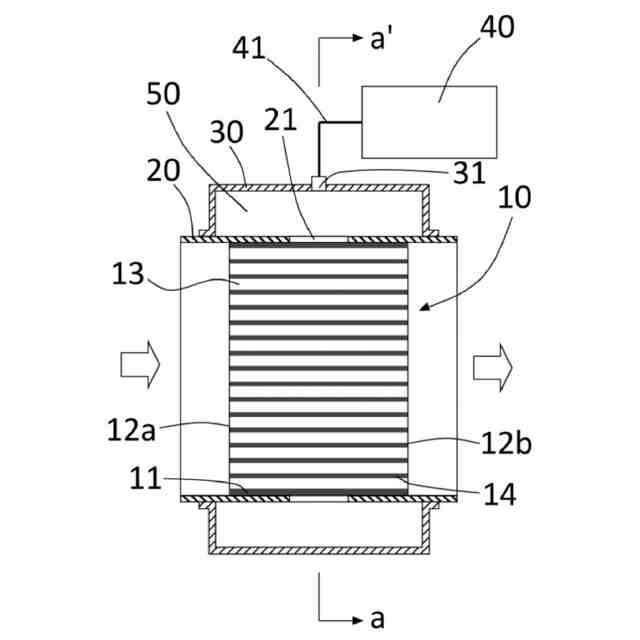

【解決手段】外周壁11と、外周壁11の内側に配設され、第1端面12aから第2端面12bまで延びる第1流体の流路となる複数のセル13を区画形成する隔壁14とを有する多孔質の第1ハニカム構造体10と、外周壁11に嵌合され、液体が流通可能な貫通部21を有する第1筒状部材20と、第1筒状部材20の径方向外側に液体の流路50を構成するように間隔をもって配置されるジャケット部材30と、液体の流路50に液体を供給し且つその供給量を調整可能な液体供給装置40とを備える蒸発器である。
【選択図】図1A
特許請求の範囲【請求項１】

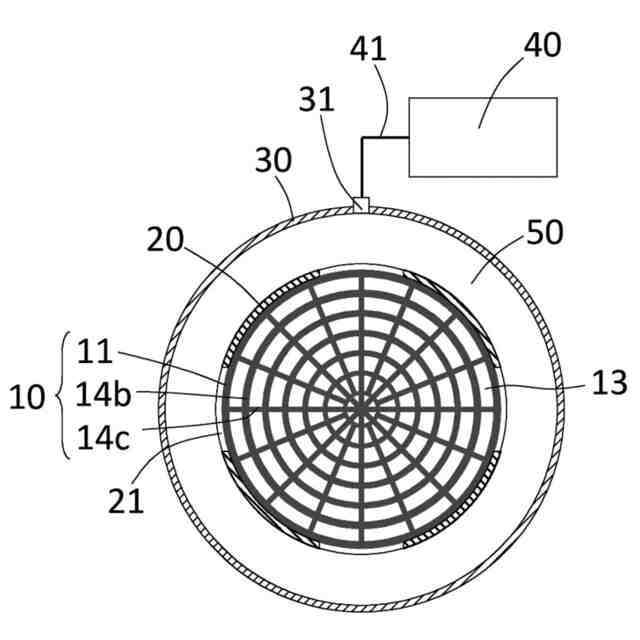

外周壁と、前記外周壁の内側に配設され、第１端面から第２端面まで延びる第１流体の流路となる複数のセルを区画形成する隔壁とを有する多孔質の第１ハニカム構造体と、
前記外周壁に嵌合され、液体が流通可能な貫通部を有する第１筒状部材と、
前記第１筒状部材の径方向外側に前記液体の流路を構成するように間隔をもって配置されるジャケット部材と、
前記液体の流路に前記液体を供給し且つその供給量を調整可能な液体供給装置と
を備える蒸発器。
続きを表示（約 1,000 文字）【請求項２】
前記第１ハニカム構造体の前記外周壁及び前記隔壁の少なくとも一部に、前記第１ハニカム構造体の径方向に貫通する液体供給部が設けられている、請求項１に記載の蒸発器。
【請求項３】
前記液体供給部が、スリット及び／又は貫通孔である、請求項２に記載の蒸発器。
【請求項４】
前記第１ハニカム構造体の前記外周壁の少なくとも一部に溝部が設けられている、請求項１に記載の蒸発器。
【請求項５】
前記第１流体の流れ方向を基準として、前記第１ハニカム構造体の上流側に前記第１流体の加熱部が設けられている、請求項１～４のいずれか一項に記載の蒸発器。
【請求項６】

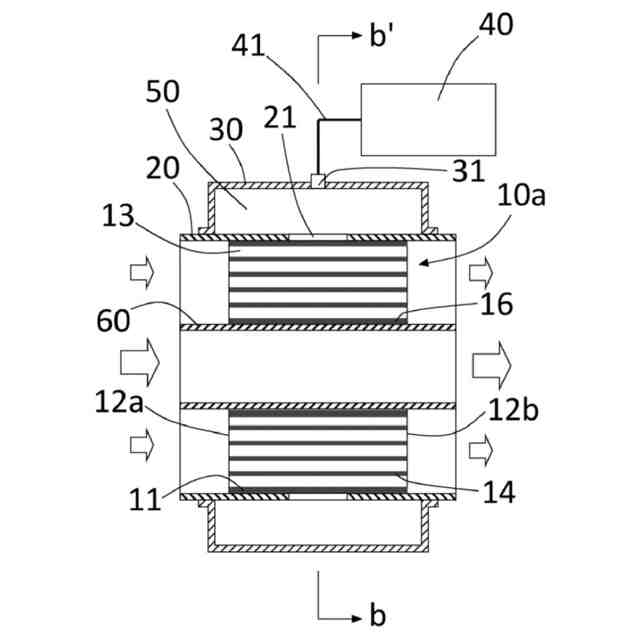

前記第１ハニカム構造体が、内周壁を更に有し、前記内周壁と前記外周壁との間に前記隔壁が配設された中空型のハニカム構造体であり、
加熱された第２流体が前記内周壁内を流通可能であるか又は前記内周壁内に加熱部が設けられている、請求項１～４のいずれか一項に記載の蒸発器。
【請求項７】

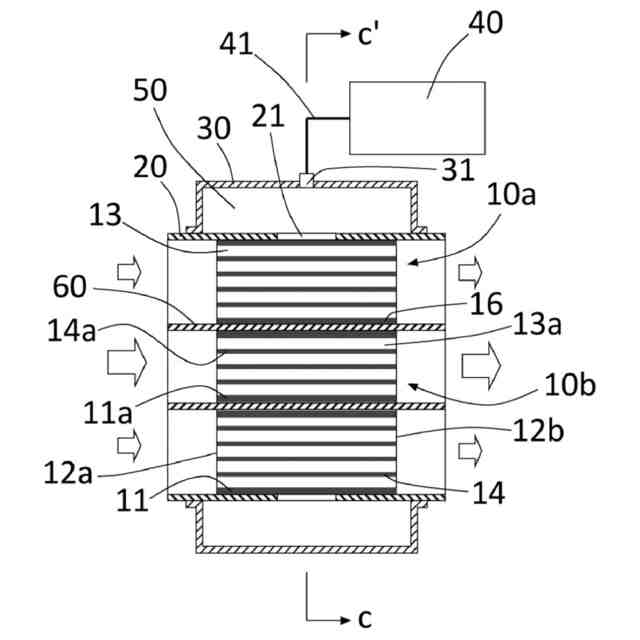

前記第１ハニカム構造体の前記内周壁内に、外周壁と、前記外周壁の内側に配設され、第１端面から第２端面まで延びる前記第２流体の流路となる複数のセルを区画形成する隔壁とを有する第２ハニカム構造体が配置されている、請求項６に記載の蒸発器。
【請求項８】
前記内周壁に嵌合される第２筒状部材を更に備え、
加熱された第２流体が前記第２筒状部材内を流通可能であるか又は前記第２筒状部材内に加熱部が設けられている、請求項６に記載の蒸発器。
【請求項９】
前記第２筒状部材内に、外周壁と、前記外周壁の内側に配設され、第１端面から第２端面まで延びる前記第２流体の流路となる複数のセルを区画形成する隔壁とを有する第２ハニカム構造体が配置されている、請求項８に記載の蒸発器。
【請求項１０】
前記第１ハニカム構造体が、内周壁を更に有し、前記内周壁と前記外周壁との間に前記隔壁が配設された中空型のハニカム構造体であり、
前記内周壁に嵌合される第２筒状部材を更に備え、加熱された第２流体が前記第２筒状部材内を流通可能であり、
前記第１流体の流れ方向を基準として、前記第１ハニカム構造体の上流側に前記第１流体を加熱するための第１熱交換器が設けられている、請求項１～４のいずれか一項に記載の蒸発器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、蒸発器に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
水蒸気などの蒸気は、加湿器、吸収式冷凍機、燃料電池などの様々な分野で利用されている。
蒸気を発生させる方法の１つとして気化方式（自然蒸発方式）がある。気化方式は、水などの液体を湿潤させた気体透過性の膜に空気などの気体を通過させることによって液体を気化蒸発させることができる。
しかしながら、気化方式は、膜の空気抵抗が大きいため、送風機に対する負荷が大きく、送風機の小型化が難しいという問題がある。
そこで、多孔質セラミックスのような高吸水率の材料で形成され多数の貫通孔を有する蒸発器が提案されている（特許文献１）。この蒸発器は、送風機から送られてくる空気の通過を多数の貫通孔によって高め、送風機の圧力損失を低減することができる。
【先行技術文献】
【特許文献】
【０００３】
特開平６－６６４３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の蒸発器は、蒸発器の周囲に吸水材を密着させて取り付け、吸水材をタンクの中に入れられた水に浸し、全周から蒸発器に水分を供給しているため、水の供給量を調整することが難しい。
また、吸収材の周囲が露出しているため、タンクに供給された水や吸収材の周囲で発生した蒸気を有効利用できない可能性がある。
さらに、蒸発器の全周から吸水させるためには蒸発器の周囲に吸水材を設ける必要もある。
【０００５】
本発明は、上記のような課題を解決するためになされたものであり、液体の供給量を容易に調整でき、液体や発生する蒸気を有効利用することが可能な蒸発器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、蒸発器について鋭意研究を行った結果、所定の構造とすることにより、上記の課題を解決し得ることを見出し、本発明を完成するに至った。すなわち、本発明は、以下のように例示される。
【０００７】
＜１＞外周壁と、前記外周壁の内側に配設され、第１端面から第２端面まで延びる第１流体の流路となる複数のセルを区画形成する隔壁とを有する多孔質の第１ハニカム構造体と、
前記外周壁に嵌合され、液体が流通可能な貫通部を有する第１筒状部材と、
前記第１筒状部材の径方向外側に前記液体の流路を構成するように間隔をもって配置されるジャケット部材と、
前記液体の流路に前記液体を供給し且つその供給量を調整可能な液体供給装置と
を備える蒸発器。
【０００８】
＜２＞前記第１ハニカム構造体の前記外周壁及び前記隔壁の少なくとも一部に、前記第１ハニカム構造体の径方向に貫通する液体供給部が設けられている、＜１＞に記載の蒸発器。
【０００９】

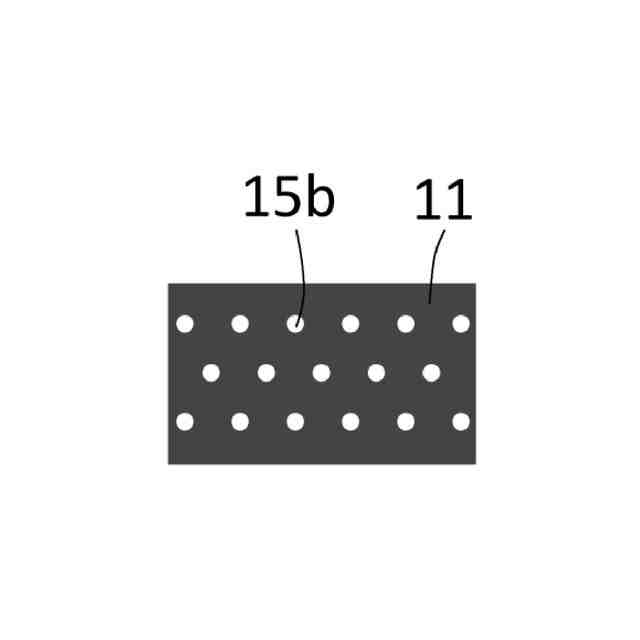

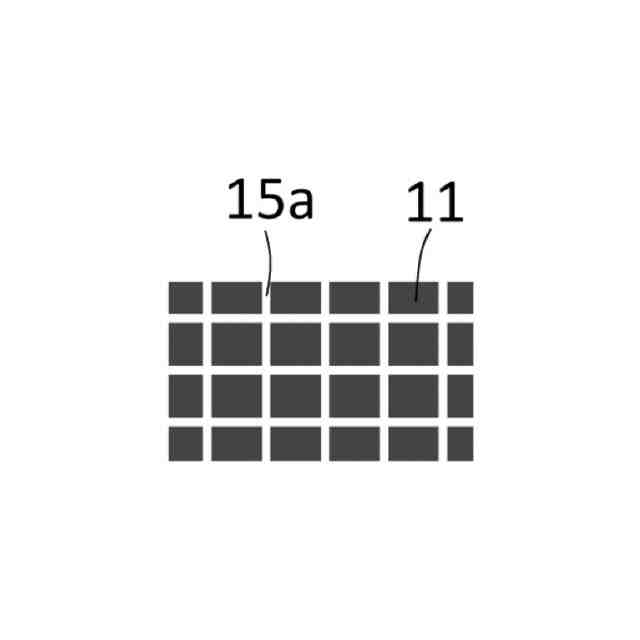

＜３＞前記液体供給部が、スリット及び／又は貫通孔である、＜２＞に記載の蒸発器。
【００１０】
＜４＞前記第１ハニカム構造体の前記外周壁の少なくとも一部に溝部が設けられている、＜１＞～＜３＞のいずれか一つに記載の蒸発器。
（【００１１】以降は省略されています）
