公開番号2025176302
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082331
出願日2024-05-21
発明の名称匣鉢把持装置
出願人日本碍子株式会社,エヌジーケイ・キルンテック株式会社
代理人弁理士法人快友国際特許事務所
主分類F27D 3/06 20060101AFI20251127BHJP(炉,キルン,窯;レトルト)
要約【課題】本明細書は、匣鉢を匣鉢把持装置で安定して把持することができる技術を開示する。
【解決手段】本明細書に開示する匣鉢把持装置は、熱処理炉で熱処理される被処理物を収容可能な匣鉢を把持する。前記匣鉢は、上面視したときに少なくとも1個の角部を備えている。前記匣鉢把持装置は、前記匣鉢の前記角部を把持する角把持部を備えている。前記角把持部は、前記匣鉢の内側から前記角部を把持してもよく、前記匣鉢の外側から前記角部を把持してもよい。
【選択図】図3
特許請求の範囲【請求項１】
熱処理炉で熱処理される被処理物を収容可能な匣鉢を把持する匣鉢把持装置であって、
前記匣鉢は、上面視したときに少なくとも１個の角部を備えており、
前記匣鉢把持装置は、前記匣鉢の前記角部を把持する角把持部を備えている、匣鉢把持装置。
続きを表示（約 1,000 文字）【請求項２】
前記匣鉢は、上面視したときに、第１角部と、前記第１角部の対角に配置されている第２角部を備えており、
前記匣鉢把持装置は、
前記第１角部を把持する第１角把持部と、
前記第２角部を把持する第２角把持部と、を備えている、請求項１に記載の匣鉢把持装置。
【請求項３】
前記匣鉢把持装置が前記匣鉢を把持するとき、前記第１角把持部が前記第１角部に押し付けられ、前記第２角把持部が前記第２角部に押し付けられる、請求項２に記載の匣鉢把持装置。
【請求項４】
前記匣鉢は、前記匣鉢を上面視したときに複数の角部を備えており、
前記匣鉢把持装置は、前記匣鉢の前記複数の角部のそれぞれを把持する複数の角把持部を備えており、
前記複数の角把持部の個数は、前記匣鉢の前記複数の角部の個数と同一である、請求項１に記載の匣鉢把持装置。
【請求項５】
前記角把持部は、前記匣鉢の内側から前記角部を把持する、請求項１から４のいずれか一項に記載の匣鉢把持装置。
【請求項６】
前記角把持部は、前記匣鉢の外側から前記角部を把持する、請求項１から４のいずれか一項に記載の匣鉢把持装置。
【請求項７】
前記匣鉢は、第１側壁と第２側壁により画定される角部を備えており、
前記角把持部は、
当該角把持部が前記角部を把持するときに前記第１側壁に当接する第１当接部材と、
当該角把持部が前記角部を把持するときに前記第２側壁に当接する第２当接部材と、を備えている、請求項１から４のいずれか一項に記載の匣鉢把持装置。
【請求項８】
前記角把持部は、前記第１当接部材と前記第２当接部材に固定されるベース部材をさらに備えており、
前記ベース部材の剛性は、前記第１当接部材の剛性と前記第２当接部材の剛性のそれぞれよりも大きい、請求項７に記載の匣鉢把持装置。
【請求項９】
前記第１当接部材と前記第２当接部材は、樹脂材料、セラミックス、または金属材料からなる、請求項７に記載の匣鉢把持装置。
【請求項１０】
前記ベース部材を前記匣鉢の前記角部に押し付ける押付方向と前記匣鉢の前記角部から離す離反方向に、前記ベース部材を移動させる動作装置をさらに備えている、請求項８に記載の匣鉢把持装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、匣鉢把持装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、匣鉢把持装置が開示されている。匣鉢把持装置は、匣鉢の側壁を把持する把持部を備えている。
【先行技術文献】
【特許文献】
【０００３】
特許第６９４９２６０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
匣鉢が焼成炉で繰り返し使用されると、匣鉢の側壁は、焼成炉からの熱により変形することがある。このため、把持部が匣鉢の側壁を把持する構成では、把持部が匣鉢の側壁を安定して把持することができない。
【０００５】
本明細書は、匣鉢を匣鉢把持装置で安定して把持することができる技術を開示する。
【課題を解決するための手段】
【０００６】
本明細書に開示する技術の第１の態様では、匣鉢把持装置は、熱処理炉で熱処理される被処理物を収容可能な匣鉢を把持する。前記匣鉢は、上面視したときに少なくとも１個の角部を備えている。前記匣鉢把持装置は、前記匣鉢の前記角部を把持する角把持部を備えている。
【０００７】
上記の構成によれば、匣鉢の少なくとも１個の角部は、匣鉢の側壁よりも、熱処理炉からの熱により変形し難い。このため、匣鉢の側壁が把持される構成と比較して、角把持部が匣鉢を安定して把持することができる。
【図面の簡単な説明】
【０００８】

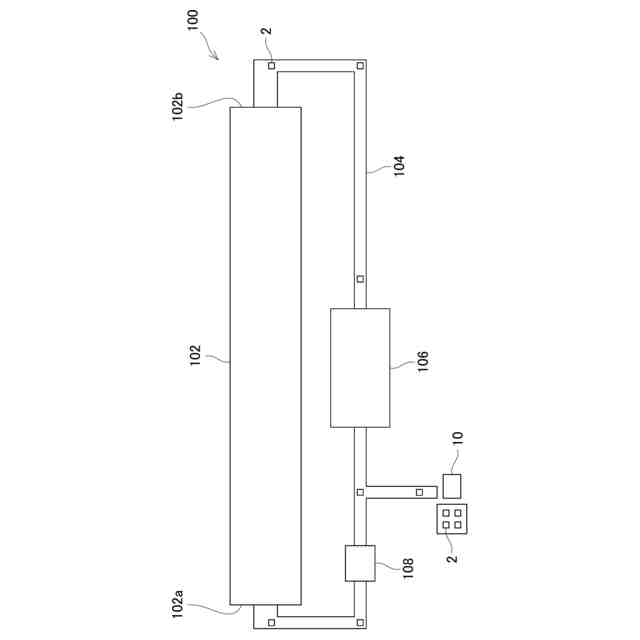

第１実施例の熱処理システムの概略図である。

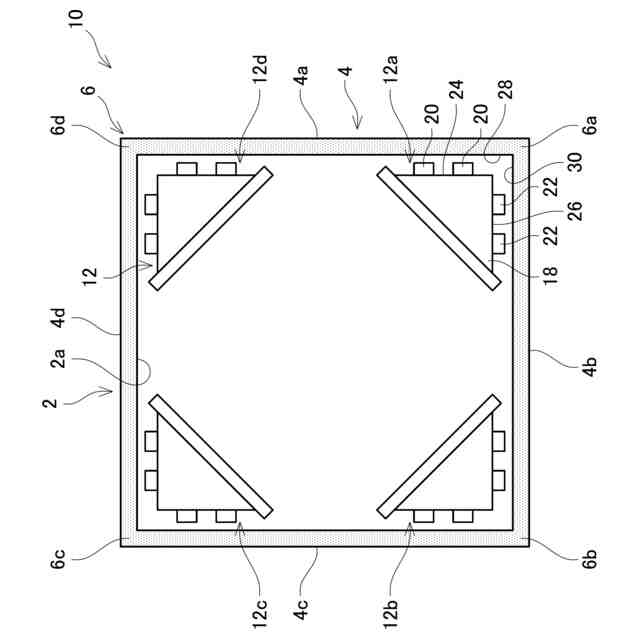

第１実施例の匣鉢と匣鉢把持装置において、内側角把持部が離反状態にあるときの上面図である。

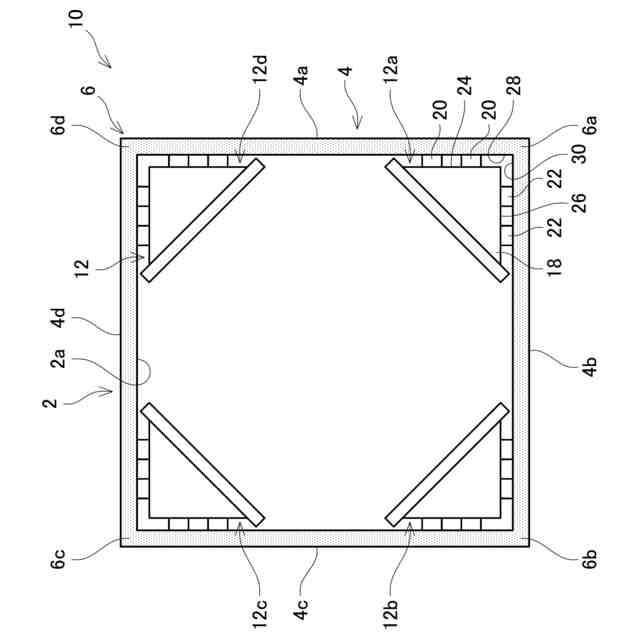

第１実施例の匣鉢と匣鉢把持装置において、内側角把持部が当接状態にあるときの上面図である。

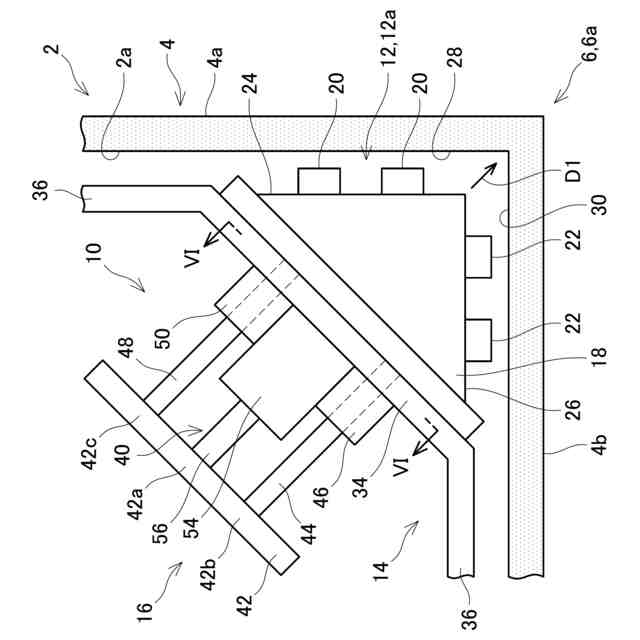

第１実施例の匣鉢と匣鉢把持装置において、内側角把持部が離反状態にあるときの拡大上面図である。

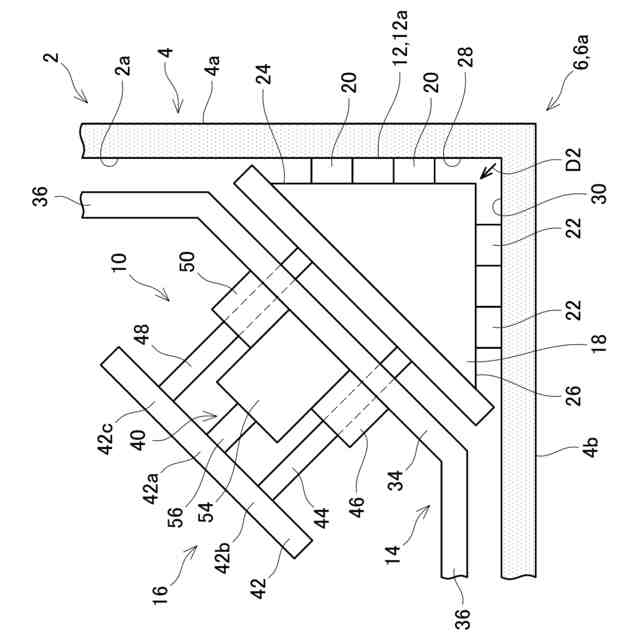

第１実施例の匣鉢と匣鉢把持装置において、内側角把持部が当接状態にあるときの拡大上面図である。

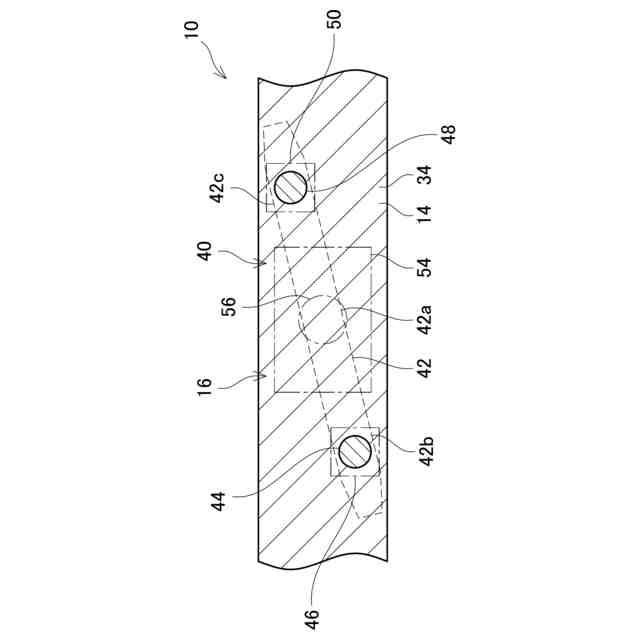

図４のVI-VI線における断面図である。

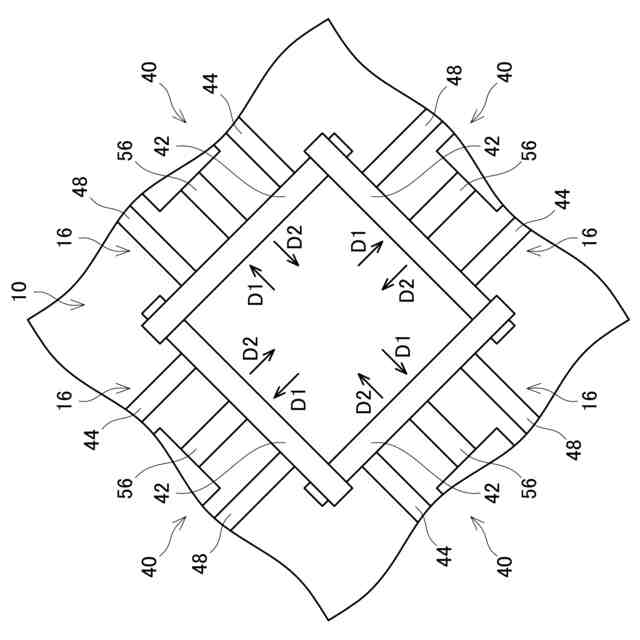

第１実施例の４個の動作装置の上面図である。
第２実施例の匣鉢と匣鉢把持装置において、外側角把持部が離反状態にあるときの上面図である。

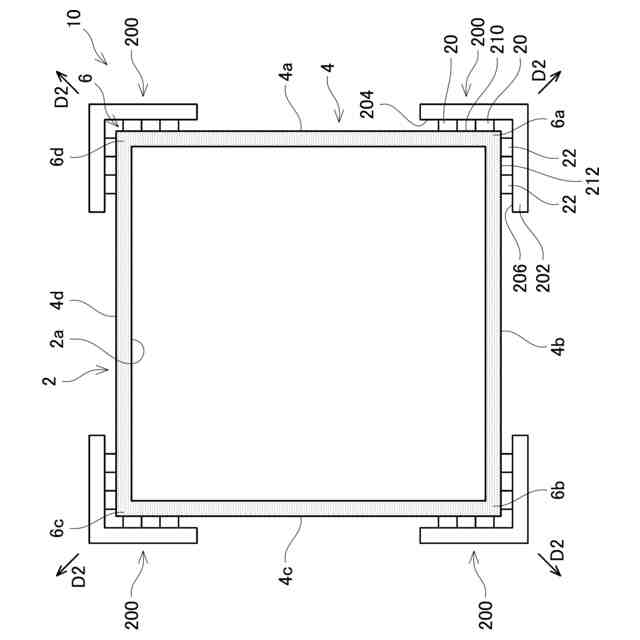

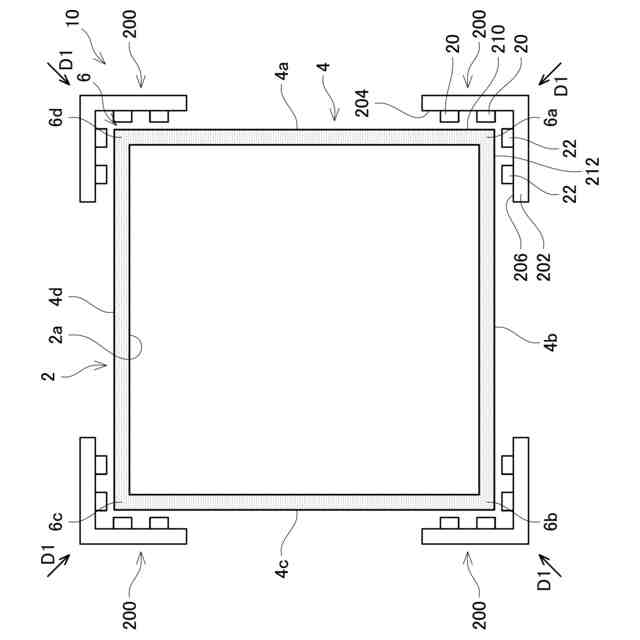

第２実施例の匣鉢と匣鉢把持装置において、外側角把持部が当接状態にあるときの上面図である。
第３実施例の匣鉢と匣鉢把持装置において、内側角把持部と外側角把持部が当接状態にあるときの上面図である。
【発明を実施するための形態】
【０００９】
以下に説明する実施例の主要な特徴を列記しておく。なお、以下に記載する技術要素は、それぞれ独立した技術要素であって、単独であるいは各種の組合せによって技術的有用性を発揮するものであり、出願時請求項記載の組合せに限定されるものではない。
【００１０】
本明細書に開示する技術の第２の態様では、上記の第１の態様において、前記匣鉢は、上面視したときに、第１角部と、前記第１角部の対角に配置されている第２角部を備えている。前記匣鉢把持装置は、前記第１角部を把持する第１角把持部と、前記第２角部を把持する第２角把持部と、を備えている。上記の構成によれば、対角に配置される第１角部と第２角部が把持されることにより、匣鉢をより安定して把持することができる。
（【００１１】以降は省略されています）
