公開番号2025178485
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025166625,2024576325
出願日2025-10-02,2024-02-05
発明の名称光学ガラスおよび光学素子
出願人HOYA株式会社,豪雅光電科技(威海)有限公司
代理人前田・鈴木国際特許弁理士法人
主分類C03C 3/068 20060101AFI20251128BHJP(ガラス;鉱物またはスラグウール)
要約【課題】所望の光学恒数を有し、化学的耐久性および機械的特性の低減が抑制され、ガラス転移温度の高くない光学ガラスおよび光学素子を提供すること。
【解決手段】 B³⁺の含有量が0カチオン%を超え50.00カチオン%以下であり、F^-の含有量が0アニオン%を超え、ガラス転移温度Tgが625℃以下であり、ヌープ硬度が450以上であり、ΔPg,Fが-0.0025以上であり、アッベ数νdが37.5以上であり、屈折率ndとアッベ数νdとが下記式を満たす、光学ガラス。nd≧-0.0081×νd+2.1181
【選択図】なし
特許請求の範囲【請求項１】
Ｂ
3+
の含有量が０カチオン％を超え５０．００カチオン％以下であり、
Ｆ
-
の含有量が０アニオン％を超え、
ガラス転移温度Ｔｇが６２５℃以下であり、
ヌープ硬度が４５０以上であり、
ΔＰｇ，Ｆが－０．００２５以上であり、
アッベ数νｄが３７．５以上であり、
屈折率ｎｄとアッベ数νｄとが下記式を満たす、光学ガラス。
ｎｄ≧－０．００８１×νｄ＋２．１１８１
続きを表示（約 1,300 文字）【請求項２】
Ｓｉ
4+
の含有量が３０カチオン％以下であり、
Ｌｉ
+
の含有量が３０カチオン％以下であり、
Ｎａ
+
の含有量が３０カチオン％以下であり、
Ｋ
+
の含有量が３０カチオン％以下であり、
Ｍｇ
2+
の含有量が２５カチオン％以下であり、
Ｃａ
2+
の含有量が２５カチオン％以下であり、
Ｓｒ
2+
の含有量が２５カチオン％以下であり、
Ｂａ
2+
の含有量が２５カチオン％以下であり、
Ｚｎ
2+
の含有量が２５カチオン％以下であり、
Ｌａ
3+
の含有量が５０カチオン％以下であり、
Ｙ
3+
の含有量が５０カチオン％以下であり、
Ｇｄ
3+
の含有量が３０カチオン％以下であり、
Ｚｒ
4+
の含有量が１５カチオン％以下であり、
Ｔａ
5+
の含有量が１５カチオン％以下であり、
Ｔｉ
4+
の含有量が１５カチオン％以下であり、
Ｎｂ
5+
の含有量が１５カチオン％以下であり、
Ｗ
6+
の含有量が１５カチオン％以下であり、
Ｂｉ
3+
の含有量が１５カチオン％以下であり、
Ｇｅ
4+
の含有量が５カチオン％以下であり、
Ｌｉ
+
、Ｎａ
+
、Ｋ
+
、Ｒｂ
+
、Ｃｓ
+
、Ｍｇ
2+
、Ｃａ
2+
、Ｓｒ
2+
、およびＢａ
2+
の合計含有量［Ｌｉ
+
＋Ｎａ
+
＋Ｋ
+
【請求項３】

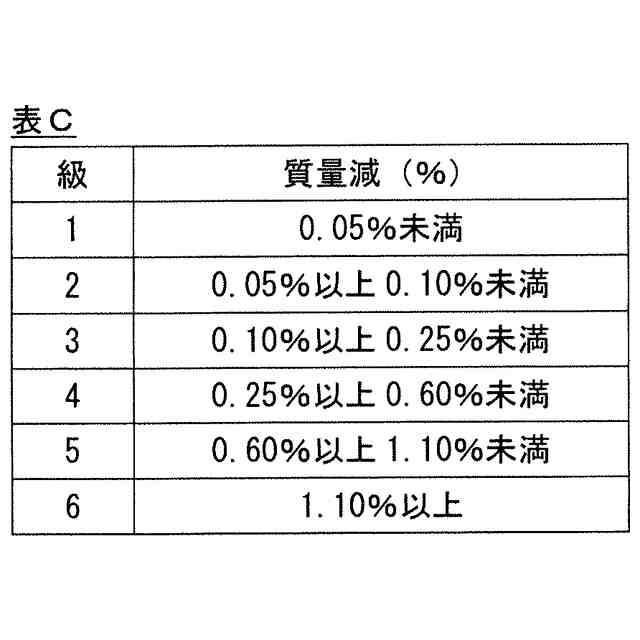

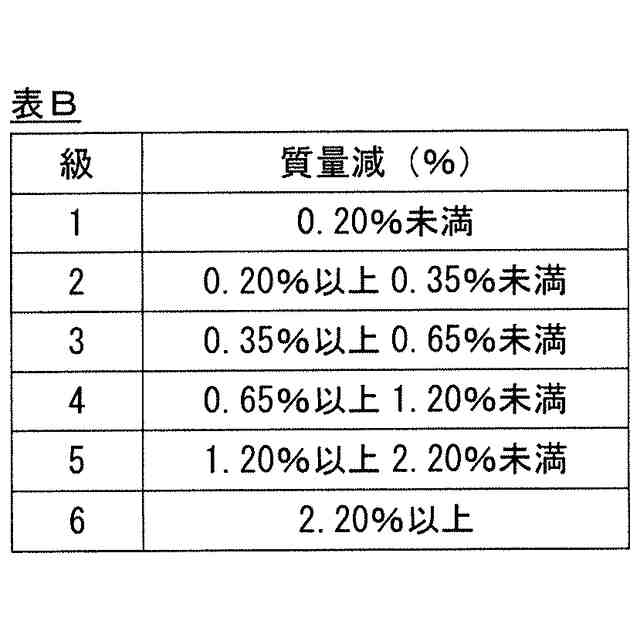

耐酸性Ｄａが４級以上である、請求項１に記載の光学ガラス。
【請求項４】
ガラス転移温度Ｔｇが５４０℃以下である、請求項１に記載の光学ガラス。
【請求項５】
Ｓｂイオンの含有量が、外割で１．０質量ｐｐｍ以上である、請求項１に記載の光学ガラス。
【請求項６】
厚さを１０．０ｍｍ±０．１ｍｍとしたときの、波長７００ｎｍにおける外部透過率と波長３６０ｎｍにおける外部透過率との差が１０％以下である、請求項１に記載の光学ガラス。
【請求項７】
厚さを１０．０ｍｍ±０．１ｍｍとしたときの、波長７００ｎｍにおける外部透過率と波長３７５ｎｍにおける外部透過率との差が７．５％以下である、請求項１に記載の光学ガラス。
【請求項８】
請求項１～７のいずれかに記載の光学ガラスからなるプレス成形用ガラス素材。
【請求項９】
請求項１～７のいずれかに記載の光学ガラスからなる光学素子。

発明の詳細な説明【技術分野】
【０００１】
本発明は、所望の光学的性質を有する光学ガラスおよび光学素子に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
各アッベ領域において屈折率が高く異常部分分散性を備えるレンズは、車載用カメラ、一眼レフ等のデジタルカメラ、およびスマートフォン等の情報携帯端末機器など、幅広く使用されている。これらの用途では、レンズ製造時の歩留まりを向上させるため、ガラスの化学的耐久性および機械的特性が高いことが望まれている。また、例えばガラスを非球面レンズに加工する場合には、ガラス転移温度が高いガラスでは加工が困難になる場合がある。そこで、ガラス転移温度が低減されたガラスが求められている。
【０００３】
特許文献１には、屈折率が高く可視～近紫外域における異常部分分散性を備える光学ガラスが開示されている。また、特許文献２には屈折率が高く近赤外領域での透過率が高い光学ガラスが開示されている。しかしながら、特許文献１および特許文献２では機械的特性の向上について何ら着目されていない。
【０００４】
したがって、化学的耐久性を有し、ガラス転移温度が低減され、さらに機械的特性も有する、屈折率が高く異常部分分散性を備えるガラスが求められている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－１５５７４５号公報
特開２０１７－１９６７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、このような実状に鑑みてなされ、所望の光学恒数を有し、化学的耐久性および機械的特性の低減が抑制され、ガラス転移温度の高くない光学ガラスおよび光学素子を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の要旨は以下のとおりである。
【０００８】
（１）Ｂ
3+
の含有量が０カチオン％を超え５０．００カチオン％以下であり、
Ｆ
-
の含有量が０アニオン％を超え、
ガラス転移温度Ｔｇが６２５℃以下であり、
ヌープ硬度が４５０以上であり、
ΔＰｇ，Ｆが－０．００２５以上であり、
アッベ数νｄが３７．５以上であり、
屈折率ｎｄとアッベ数νｄとが下記式を満たす、光学ガラス。
ｎｄ≧－０．００８１×νｄ＋２．１１８１
【０００９】
（２）Ｓｉ
4+
の含有量が３０カチオン％以下であり、
Ｌｉ
+
の含有量が３０カチオン％以下であり、
Ｎａ
+
の含有量が３０カチオン％以下であり、
Ｋ
+
の含有量が３０カチオン％以下であり、
Ｍｇ
2+
の含有量が２５カチオン％以下であり、
Ｃａ
2+
の含有量が２５カチオン％以下であり、
Ｓｒ
2+
の含有量が２５カチオン％以下であり、
Ｂａ
2+
の含有量が２５カチオン％以下であり、
Ｚｎ
2+
の含有量が２５カチオン％以下であり、
Ｌａ
3+
の含有量が５０カチオン％以下であり、
Ｙ
3+
の含有量が５０カチオン％以下であり、
Ｇｄ
3+
の含有量が３０カチオン％以下であり、
Ｚｒ
4+
の含有量が１５カチオン％以下であり、
Ｔａ
5+
の含有量が１５カチオン％以下であり、
Ｔｉ
4+
の含有量が１５カチオン％以下であり、
Ｎｂ
5+
の含有量が１５カチオン％以下であり、
Ｗ
6+
の含有量が１５カチオン％以下であり、
Ｂｉ
3+
の含有量が１５カチオン％以下であり、
Ｇｅ
4+
の含有量が５カチオン％以下であり、
Ｌｉ
+
、Ｎａ
+
、Ｋ
+
、Ｒｂ
+
、Ｃｓ
+
、Ｍｇ
2+
、Ｃａ
2+
、Ｓｒ
2+
、およびＢａ
2+
の合計含有量［Ｌｉ
+
＋Ｎａ
+
＋Ｋ
+
【００１０】
（３）耐酸性Ｄａが４級以上である、（１）に記載の光学ガラス。
（【００１１】以降は省略されています）
