特許ウォッチ

公開番号2025175951
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025056492
出願日2025-03-28
発明の名称光学ガラスおよび光学素子
出願人HOYA株式会社,豪雅光電科技(威海)有限公司
代理人前田・鈴木国際特許弁理士法人
主分類C03C 3/21 20060101AFI20251126BHJP(ガラス;鉱物またはスラグウール)
要約【課題】低屈折率で高分散であり、熱的安定性に優れる光学ガラス、ならびに前記光学ガラスからなる光学素子を提供すること。
【解決手段】 P₂O₅の含有量が26.00質量%以上であり、B₂O₃の含有量が1.00質量%以下であり、SiO₂の含有量が5.00質量%以下であり、Na₂Oの含有量が10.00～28.00質量%であり、TiO₂の含有量が8.00～24.00質量%であり、Al₂O₃の含有量が2.00～10.00質量%であり、Nb₂O₅の含有量が10.00質量%以下であり、Al₂O₃の含有量に対するB₂O₃の含有量の質量比[B₂O₃/Al₂O₃]が0.500以下であり、Li₂OおよびNa₂Oの合計含有量に対するK₂Oの含有量の質量比[K₂O/(Li₂O+Na₂O)]が0.100以上であり、WO₃、Bi₂O₃、およびZrO₂の合計含有量[WO₃+Bi₂O₃+ZrO₂]が5.80質量%以下であり、TiO₂およびNb₂O₅の合計含有量[TiO₂+Nb₂O₅]が10.00～24.00質量%である、光学ガラス。
【選択図】なし
特許請求の範囲【請求項１】
Ｐ
2
Ｏ
5
の含有量が２６．００質量％以上であり、
Ｂ
2
Ｏ
3
の含有量が１．００質量％以下であり、
ＳｉＯ
2
の含有量が５．００質量％以下であり、
Ｎａ
2
Ｏの含有量が１０．００～２８．００質量％であり、
ＴｉＯ
2
の含有量が８．００～２４．００質量％であり、
Ａｌ
2
Ｏ
3
の含有量が２．００～１０．００質量％であり、
Ｎｂ
2
Ｏ
5
の含有量が１０．００質量％以下であり、
Ａｌ
2
Ｏ
3
の含有量に対するＢ
2
Ｏ
3
の含有量の質量比［Ｂ
2
Ｏ
3
／Ａｌ
2
Ｏ
3
］が０．５００以下であり、
Ｌｉ
2
ＯおよびＮａ
2
Ｏの合計含有量に対するＫ
2
Ｏの含有量の質量比［Ｋ
2
Ｏ／（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ）］が０．１００以上であり、
ＷＯ
3
、Ｂｉ
2
Ｏ
3
、およびＺｒＯ
2
の合計含有量［ＷＯ
3
＋Ｂｉ
2
Ｏ
3
＋ＺｒＯ
2
］が５．８０質量％以下であり、
ＴｉＯ
2
およびＮｂ
2
Ｏ
5
の合計含有量［ＴｉＯ
2
＋Ｎｂ
2
Ｏ
5
］が１０．００～２４．００質量％である、光学ガラス。
続きを表示（約 680 文字）【請求項２】
ＷＯ
3
およびＢｉ
2
Ｏ
3
の合計含有量［ＷＯ
3
＋Ｂｉ
2
Ｏ
3
］が５．８０質量％以下である、請求項１に記載の光学ガラス。
【請求項３】
ＺｎＯ、ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量［ＺｎＯ＋ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ］が３．８０質量％以下である、請求項１に記載の光学ガラス。
【請求項４】
Ａｌ
2
Ｏ
3
の含有量に対するＬｉ
2
Ｏ、Ｎａ
2
Ｏ、Ｋ
2
Ｏ、ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量の質量比［（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ＋ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ）／Ａｌ
2
Ｏ
3
］が６．４００以下である、請求項１に記載の光学ガラス。
【請求項５】
アッベ数νｄが２７．００～３３．００である、請求項１に記載の光学ガラス。
【請求項６】
屈折率ｎｄが１．６００～１．６６０である、請求項１に記載の光学ガラス。
【請求項７】
アッベ数νｄおよび屈折率ｎｄが下記式を満たす、請求項１に記載の光学ガラス。
ｎｄ＜－０．０１０６×νｄ＋１．９５０
【請求項８】
請求項１～７のいずれかに記載の光学ガラスからなる光学素子。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学ガラスおよび光学素子に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
低屈折率で高分散である光学ガラスは、光学系の設計において、色収差を補正し、光学系を高機能化、コンパクト化する上で利用価値が高い。このような低屈折率で高分散である光学ガラスにおいて、さらに、結晶や脈理の形成を抑制できるような、優れた熱的安定性が求められている。
【０００３】
特許文献１、２には、比較的、低屈折率で高分散である光学ガラスが開示されている。しかしながら、近年では、特許文献１、２に開示された光学ガラスよりも、より高分散である光学ガラスが求められている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１０８３９５号公報
国際公開第２０１９／０８２４１９号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明は、低屈折率で高分散であり、熱的安定性に優れる光学ガラス、ならびに前記光学ガラスからなる光学素子を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の要旨は以下のとおりである。
（１）Ｐ
2
Ｏ
5
の含有量が２６．００質量％以上であり、
Ｂ
2
Ｏ
3
の含有量が１．００質量％以下であり、
ＳｉＯ
2
の含有量が５．００質量％以下であり、
Ｎａ
2
Ｏの含有量が１０．００～２８．００質量％であり、
ＴｉＯ
2
の含有量が８．００～２４．００質量％であり、
Ａｌ
2
Ｏ
3
の含有量が２．００～１０．００質量％であり、
Ｎｂ
2
Ｏ
5
の含有量が１０．００質量％以下であり、
Ａｌ
2
Ｏ
3
の含有量に対するＢ
2
Ｏ
3
の含有量の質量比［Ｂ
2
Ｏ
3
／Ａｌ
2
Ｏ
3
］が０．５００以下であり、
Ｌｉ
2
ＯおよびＮａ
2
Ｏの合計含有量に対するＫ
2
Ｏの含有量の質量比［Ｋ
2
Ｏ／（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ）］が０．１００以上であり、
ＷＯ
3
、Ｂｉ
2
Ｏ
3
、およびＺｒＯ
2
の合計含有量［ＷＯ
3
＋Ｂｉ
2
Ｏ
3
＋ＺｒＯ
2
］が５．８０質量％以下であり、
ＴｉＯ
2
およびＮｂ
2
Ｏ
5
の合計含有量［ＴｉＯ
2
＋Ｎｂ
2
Ｏ
5
【０００７】
（２）ＷＯ
3
およびＢｉ
2
Ｏ
3
の合計含有量［ＷＯ
3
＋Ｂｉ
2
Ｏ
3
］が５．８０質量％以下である、（１）に記載の光学ガラス。
【０００８】
（３）ＺｎＯ、ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量［ＺｎＯ＋ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ］が３．８０質量％以下である、（１）に記載の光学ガラス。
【０００９】
（４）Ａｌ
2
Ｏ
3
の含有量に対するＬｉ
2
Ｏ、Ｎａ
2
Ｏ、Ｋ
2
Ｏ、ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量の質量比［（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ＋ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ）／Ａｌ
2
Ｏ
3
］が６．４００以下である、（１）に記載の光学ガラス。
【００１０】
（５）アッベ数νｄが２７．００～３３．００である、（１）に記載の光学ガラス。

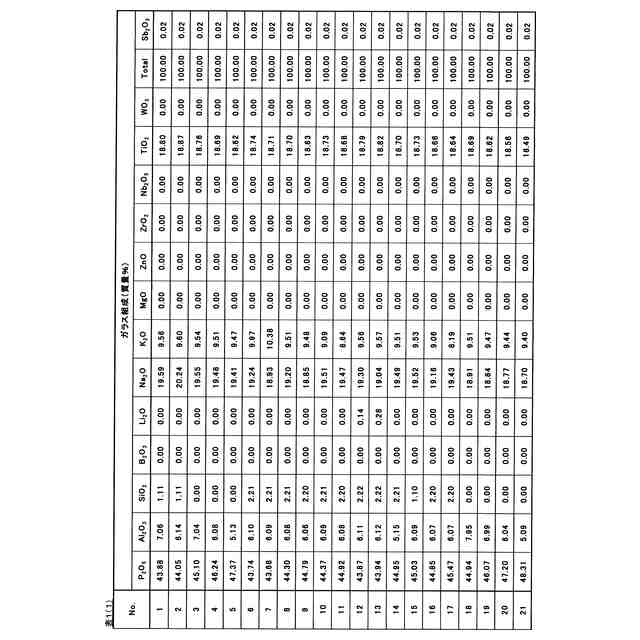

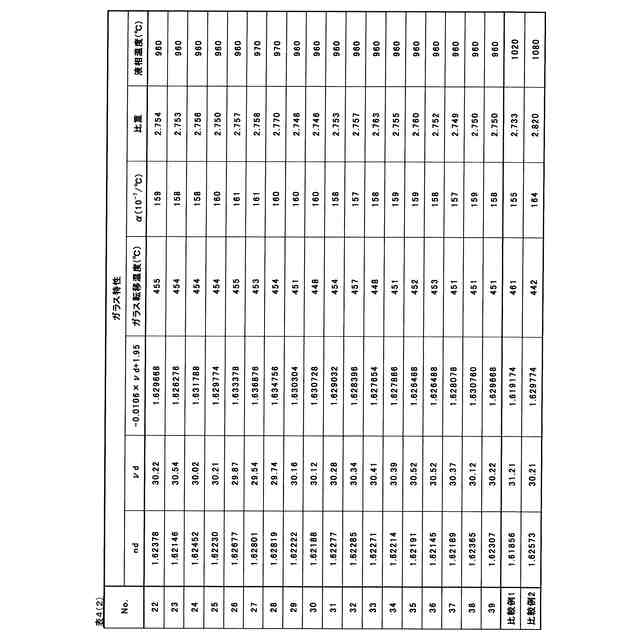

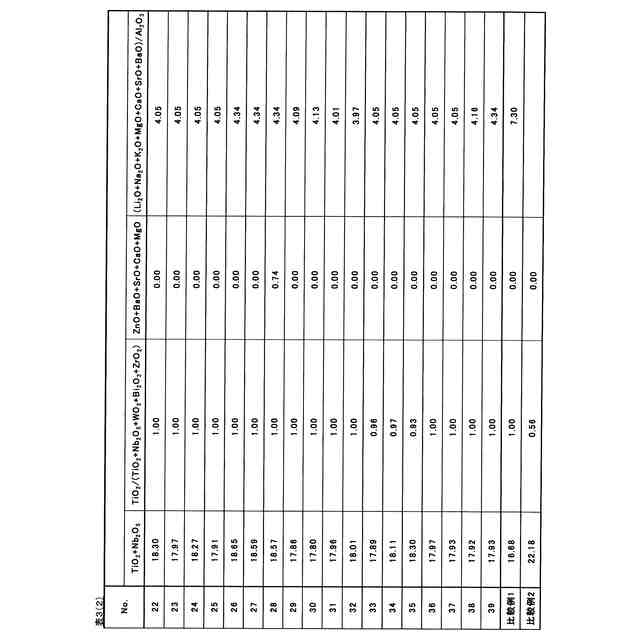

（【００１１】以降は省略されています）

関連特許
