公開番号2025178402
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025163236,2023574670
出願日2025-09-30,2022-06-10
発明の名称フレーム折り畳み機構及びベッドフレーム
出願人ワンダーランドスイツァーランドアーゲー
代理人個人,個人,個人
主分類A47C 19/12 20060101AFI20251128BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】ベッドフレームに用いられるフレーム折り畳み機構の提供。
【解決手段】ベッドフレームは、フレーム部と支持部とを含む。本願のフレーム折り畳み機構は、横棒と、リンクと、係合アセンブリとを含み、横棒は、前記レーム部の下方に位置決められ、リンクは、その第1の端が前記支持部に枢動可能に接続されており、係合アセンブリは、前記横棒に外嵌される。ここで、前記リンクの前記第1の端に対向する第2の端は、前記係合アセンブリに枢動可能に接続され、前記係合アセンブリは、前記係合アセンブリを前記横棒に固定させ又は前記係合アセンブリを前記横棒に対してスライドされるように操作される。本願のフレーム折り畳み機構は、使用時に構造が安定しており、揺れにくい。

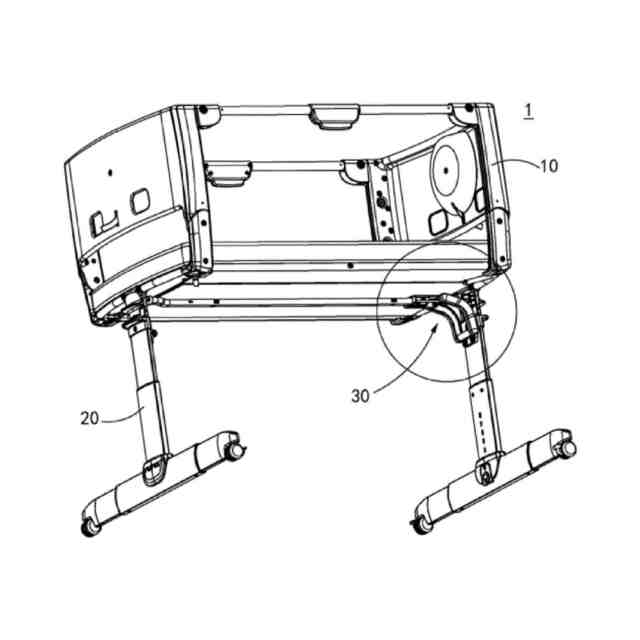

【選択図】図1
特許請求の範囲【請求項１】
フレーム部と支持部とを含むベッドフレームに用いられるフレーム折り畳み機構であって、

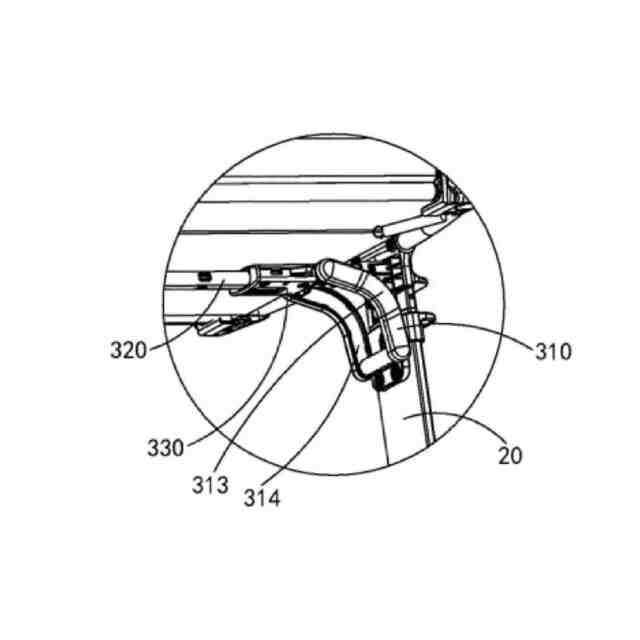

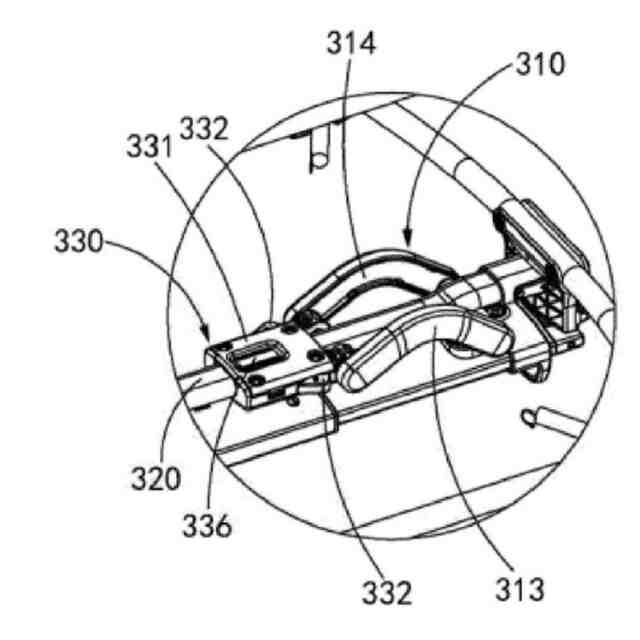

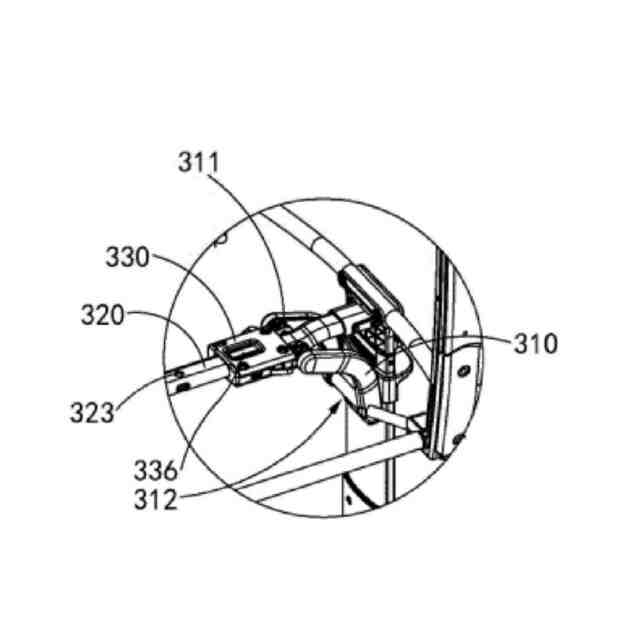

横棒と、リンクと、係合アセンブリとを含み、
前記横棒は、前記フレーム部の下方に位置決められ、
前記リンクは、その第１の端が前記支持部に枢動可能に接続されており、
前記係合アセンブリは、前記横棒に外嵌され、
前記リンクの前記第１の端に対向する第２の端は、前記係合アセンブリに枢動可能に接続され、前記係合アセンブリは、前記係合アセンブリを前記横棒に固定させ又は前記係合アセンブリを前記横棒に対してスライドさせるように操作される、
ことを特徴とするフレーム折り畳み機構。
続きを表示（約 1,200 文字）【請求項２】
前記係合アセンブリは、少なくとも２つの位置で前記横棒に固定することができる、
ことを特徴とする請求項１に記載のフレーム折り畳み機構。
【請求項３】

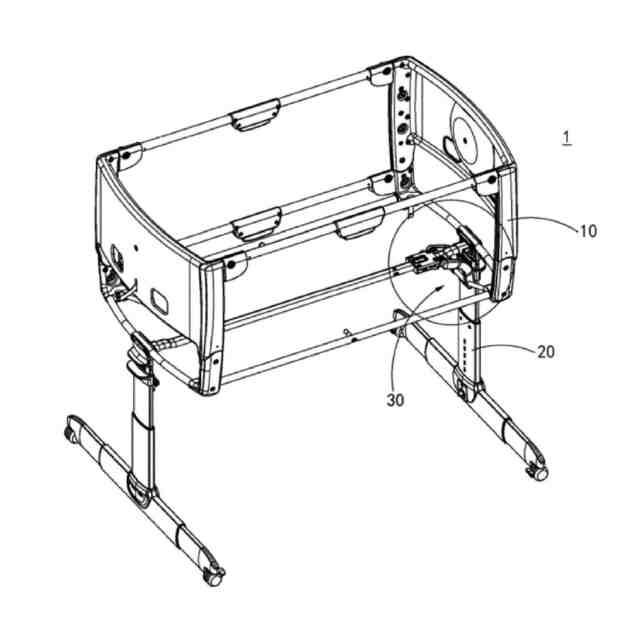

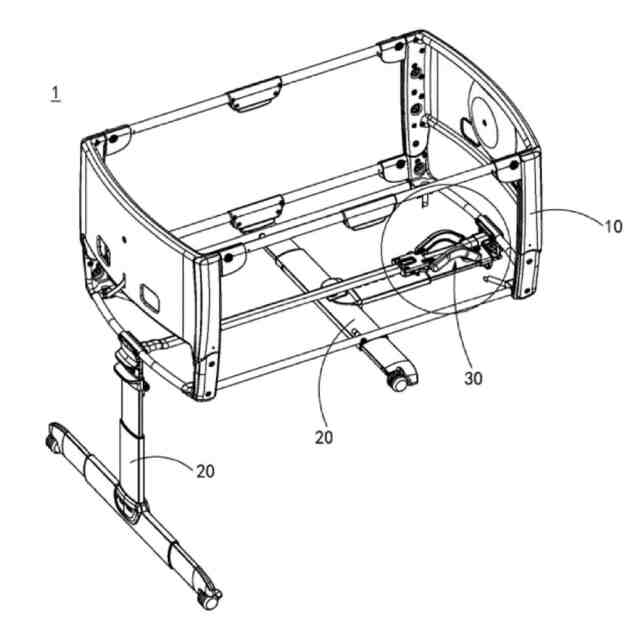

前記ベッドフレームの前記支持部は、前記フレーム部に対して展開位置と折り畳み位置との間で回動可能であり、前記横棒に折り畳み固定溝及び展開固定溝が形成されており、前記支持部が前記展開位置にある場合に前記係合アセンブリが前記展開固定溝に固定され、前記支持部が前記折り畳み位置にある場合に前記係合アセンブリが前記折り畳み固定溝に固定されている、
ことを特徴とする請求項１又は２に記載のフレーム折り畳み機構。
【請求項４】

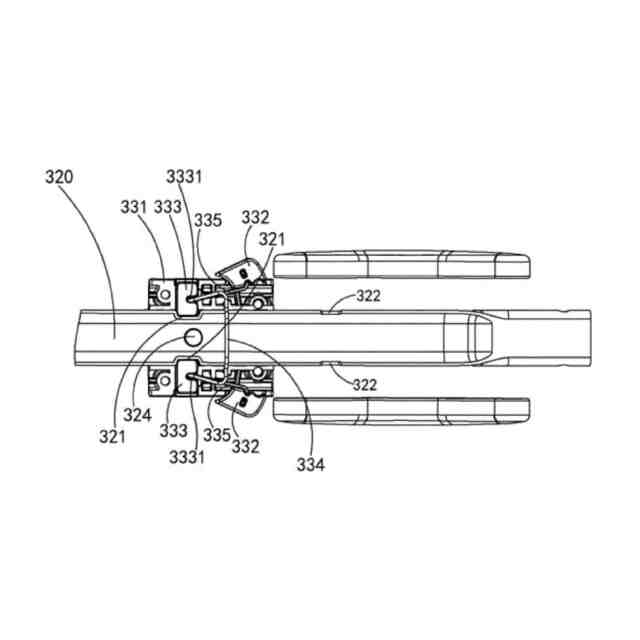

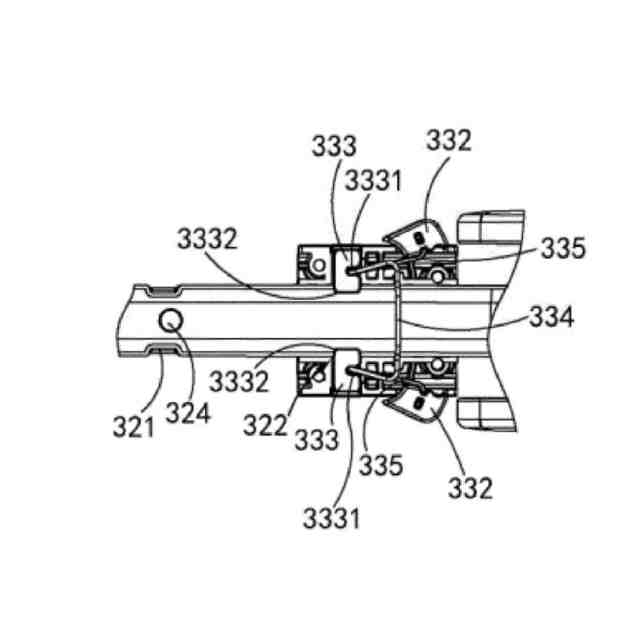

前記係合アセンブリは、スリーブと、ロック解除ボタンと、係合部と、リセット部材とを含み、
前記スリーブは、前記係合アセンブリのハウジングとして形成され、
前記ロック解除ボタンは、少なくとも一部が前記スリーブの外部に露出し、操作可能であり、
前記係合部は、前記ロック解除ボタンの作動に応答して第１の方向に変位し、
前記リセット部材は、前記係合部に前記第１の方向とは反対の第２の方向の力を加えて、前記ロック解除ボタンが作動されない場合に前記リセット部材が前記係合部を第２の方向に沿って変位させる傾向がある、
ことを特徴とする請求項３に記載のフレーム折り畳み機構。
【請求項５】
前記係合部の外周寸法は、前記展開固定溝の寸法に対応している、
ことを特徴とする請求項４に記載のフレーム折り畳み機構。
【請求項６】
前記係合部は、前記展開固定溝にしまり嵌合している、
ことを特徴とする請求項５に記載のフレーム折り畳み機構。
【請求項７】
前記係合アセンブリは、ロック解除ボタンと係合部とを含み、前記ロック解除ボタンと係合部とは、前記横棒の両側に形成され、前記横棒は、前記係合部に対応する折り畳み固定溝と展開固定溝とを含む、
ことを特徴とする請求項４に記載のフレーム折り畳み機構。
【請求項８】
前記係合アセンブリは、１つ又は２つのリセット部材を有する、
ことを特徴とする請求項７に記載のフレーム折り畳み機構。
【請求項９】
前記第１の方向は、前記横棒から離れる方向であり、前記第２の方向は、前記横棒に近づく方向である、
ことを特徴とする請求項４に記載のフレーム折り畳み機構。
【請求項１０】
前記係合部にガイド部が設けられており、前記ガイド部は、前記係合部を前記折り畳み固定溝及び／又は前記展開固定溝にガイドすることができる、
ことを特徴とする請求項４に記載のフレーム折り畳み機構。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ベビーベッド分野に関し、特に、フレーム折り畳み機構及びフレーム折り畳み機構を有するベッドフレームに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ベビーベッドは赤ちゃんが休めるベビー用品で、介護者が赤ちゃんを介護するのに便利である。現在、市場に支持脚が折り畳み可能なベッドフレームは、展開使用状態では、支持脚が揺れやすく、ベビーベッドが使用時に十分に安定していないため、使いにくい体験をもたらすことがよく見られる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本願の目的は、使用状態においてベッドフレームを安定させることができ、揺れにくいフレーム折り畳み機構を提供することにある。
【０００４】
本願のもう１つの目的は、構造の信頼性が高く、操作が容易であるフレーム折り畳み機構を提供することである。
【０００５】
本発明の目的はさらに、上述した欠陥のうちの少なくとも１つを軽減又は解消することができるフレーム折り畳み機構を提供することにある。
【０００６】
本発明の目的はさらに、上述したフレーム折り畳み機構を含むベッドフレームを提供することにある。
【課題を解決するための手段】
【０００７】
本願の一態様は、上記の目的を実現するために、フレーム部と支持部とを含むベッドフレームに用いられているフレーム折り畳み機構を提供し、前記フレーム折り畳み機構は、横棒と、リンクと、係合アセンブリとを含み、横棒は、前記フレーム部の下方に位置決められ、リンクは、その第１の端が前記支持部に枢動可能に接続されており、係合アセンブリは、前記横棒に外嵌され、前記リンクの前記第１の端に対向する第２の端は、前記係合アセンブリに枢動可能に接続され、前記係合アセンブリは、前記係合アセンブリを前記横棒に固定させ又は前記係合アセンブリを前記横棒に対してスライドさせるように操作される。
【０００８】
一実施例では、前記係合アセンブリは、少なくとも２つの位置で前記横棒に固定することができる。
【０００９】
一実施例では、前記ベッドフレームの前記支持部は、前記フレーム部に対して展開位置と折り畳み位置との間で回動可能であり、前記横棒に折り畳み固定溝及び展開固定溝が形成されており、前記支持部が前記展開位置にある場合に前記係合アセンブリが前記展開固定溝に固定され、前記支持部が前記折り畳み位置にある場合、前記係合アセンブリが前記折り畳み固定溝に固定されている。
【００１０】
一実施例では、前記係合アセンブリは、スリーブと、ロック解除ボタンと、係合部と、リセット部材とを含み、スリーブは、前記係合アセンブリのハウジングとして形成され、ロック解除ボタンは、少なくとも一部が前記スリーブの外部に露出し、操作可能であり、係合部は、前記ロック解除ボタンの作動に応答して第１の方向に変位し、リセット部材は、前記係合部に前記第１の方向とは反対の第２の方向の力を加えて、前記ロック解除ボタンが作動されない場合に前記リセット部材が前記係合部を第２の方向に沿って変位させる傾向がある。
（【００１１】以降は省略されています）
