公開番号2025177584
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084557
出願日2024-05-24
発明の名称通気制御装置
出願人YKK AP株式会社
代理人弁理士法人酒井国際特許事務所
主分類E06B 7/04 20060101AFI20251128BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】更なる止水性を確保した上で換気を行うこと。
【解決手段】室内外を連通するように中骨アタッチメント31の側面に開口された通気孔40の通気制御を行う通気制御装置50であって、上下に延在する縦ルーバー材51が左右に複数並列された第1通気制御部50Aと、左右に延在する横ルーバー材55が上下に複数並列された第2通気制御部50Bとを備え、第1通気制御部50A及び第2通気制御部50Bが通気孔40の開口に重なる位置において通気方向に並設され、縦ルーバー材51には規制部材51cが設けられている。
【選択図】図9
特許請求の範囲【請求項１】
室内外を連通するように壁体の側面に開口された通気孔の通気制御を行う通気制御装置であって、
上下に延在する縦ルーバー材が左右に複数並列された第１通気制御部と、
左右に延在する横ルーバー材が上下に複数並列された第２通気制御部とを備え、
前記第１通気制御部及び前記第２通気制御部が前記通気孔の開口に重なる位置において通気方向に並設され、
前記縦ルーバー材には室内側への流体の流れを規制する規制部材が設けられていることを特徴とする通気制御装置。
続きを表示（約 620 文字）【請求項２】
前記縦ルーバー材は、隣接する縦ルーバー材に対して通気方向に重なるように配設されていることを特徴とする請求項１に記載の通気制御装置。
【請求項３】
前記第１通気制御部は、左右の縁部に前記通気孔の通気方向に沿って延在する仕切壁部を有し、
前記横ルーバー材は、前記仕切壁部を介して前記第１通気制御部に支持されていることを特徴とする請求項１に記載の通気制御装置。
【請求項４】
前記第１通気制御部は、前記仕切壁部に交差する方向に延在した取付壁部を左右の縁部に有し、
前記第１通気制御部が前記取付壁部を介して前記壁体に取り付けられていることを特徴とする請求項３に記載の通気制御装置。
【請求項５】
前記壁体には、前記取付壁部が当接する当接面と、前記取付壁部が当接面に当接した場合に前記取付壁部に係合することにより、前記取付壁部が前記当接面から離隔する方向の移動を規制する係合突起とが設けられていることを特徴とする請求項４に記載の通気制御装置。
【請求項６】
前記第１通気制御部は前記第２通気制御部よりも室外側に設けられていることを特徴とする請求項１に記載の通気制御装置。
【請求項７】
前記横ルーバー材は、隣接する横ルーバー材に対して前記通気孔の通気方向に重なるように配設されていることを特徴とする請求項１に記載の通気制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、室内外を連通するように壁体の側面に開口された通気孔の通気制御を行う通気制御装置に関するものである。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
カーテンウォール等の壁体には、室内外を連通するように通気孔が設けられているものがある。通気孔の開口部には、上下に延在する縦ルーバー材が左右に複数並列されており、室内を換気している間においても、雨水等の室外の水が室内側に進入する事態を防止するようにしている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２４－１０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、昨今においては、予想を上回る暴風雨が観測されるようになってきている。このため、更なる止水性を確保した状態で換気を行うことのできる通気制御装置の具現化が要望されている。
【０００５】
本発明は、上記実情に鑑みて、更なる止水性を確保した上で換気を行うことのできる通気制御装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る通気制御装置は、室内外を連通するように壁体の側面に開口された通気孔の通気制御を行う通気制御装置であって、上下に延在する縦ルーバー材が左右に複数並列された第１通気制御部と、左右に延在する横ルーバー材が上下に複数並列された第２通気制御部とを備え、前記第１通気制御部及び前記第２通気制御部が前記通気孔の開口に重なる位置において通気方向に並設され、前記縦ルーバー材には室内側への流体の流れを規制する規制部材が設けられていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、第１通気制御部として縦ルーバー材に規制部材が設けられているものを適用しているため、室外の水が室内側に進入する事態を防止することができ、さらに、互いに異なる方向に延在した横ルーバー材を備える第２通気制御部が通気方向に並設されるため、雨水等の室外の水が室外側の通気制御部を通過した場合にも、室内側の通気制御部によって室内側への進入を抑えることが可能となる。これにより、止水性を高めた状態で換気を行うことができるようになる。
【図面の簡単な説明】
【０００８】
本発明の実施の形態である通気制御装置を適用した換気用カーテンウォールを備える建築物を室外側から見た姿図である。
図１に示した建築物に適用した換気用カーテンウォールの姿図である。

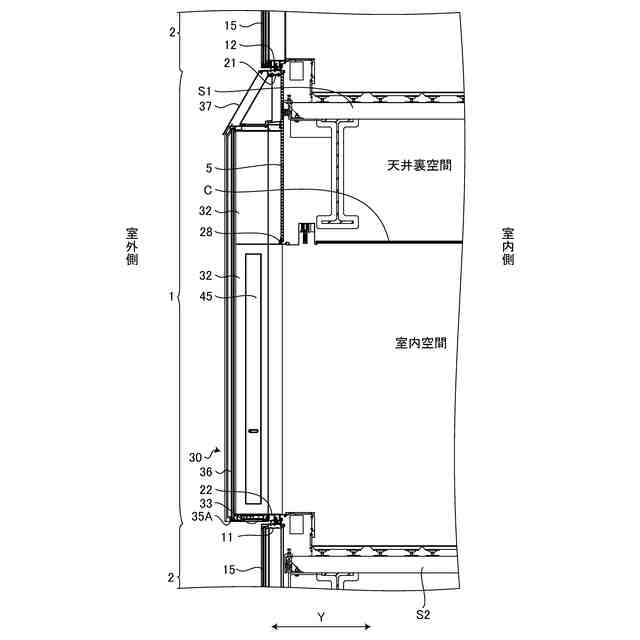

図１に示した建築物をパネルの部分で破断した縦断面図である。

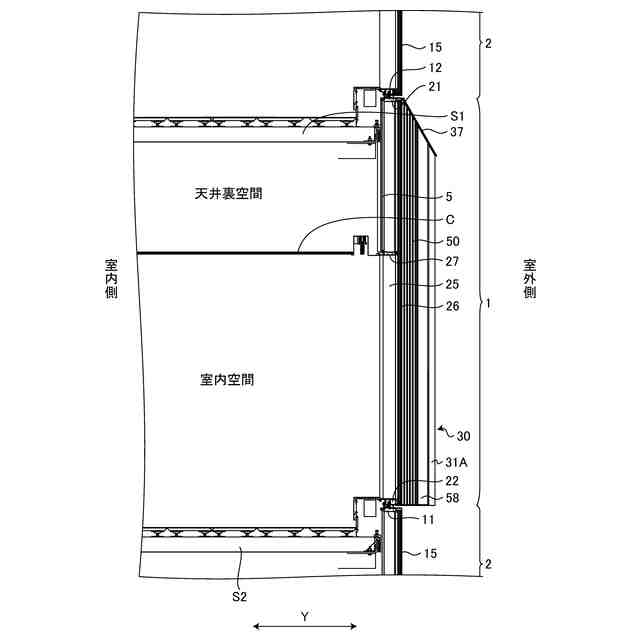

図１に示した建築物を出窓部で破断した縦断面図である。

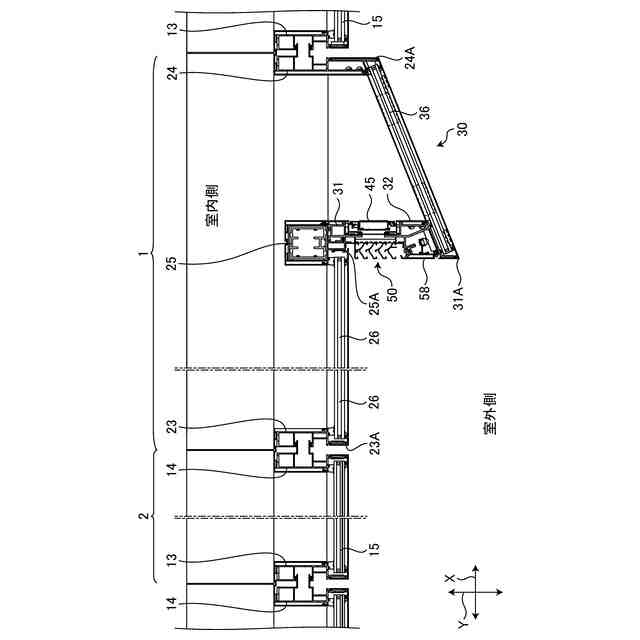

図１に示した建築物の横断面図である。
図１に示した建築物の換気用カーテンウォールの上方部を室外側から見た斜視図である。

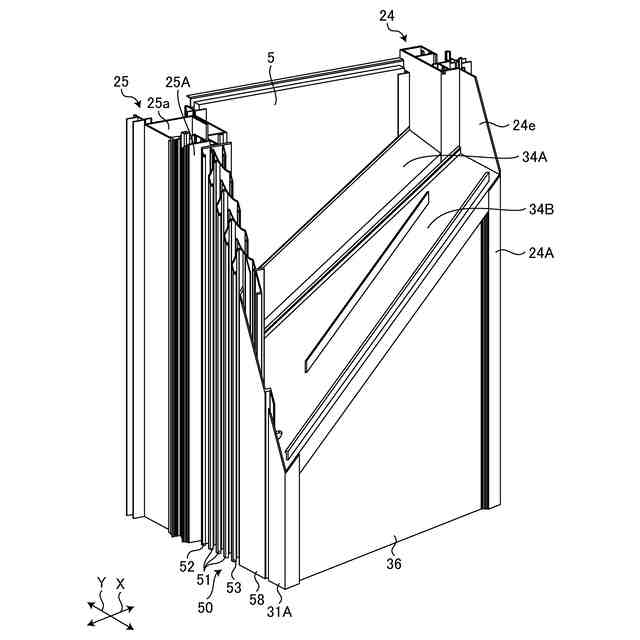

図１に示した建築物の換気用カーテンウォールの上方部を一部破断して室外側から見た斜視図である。

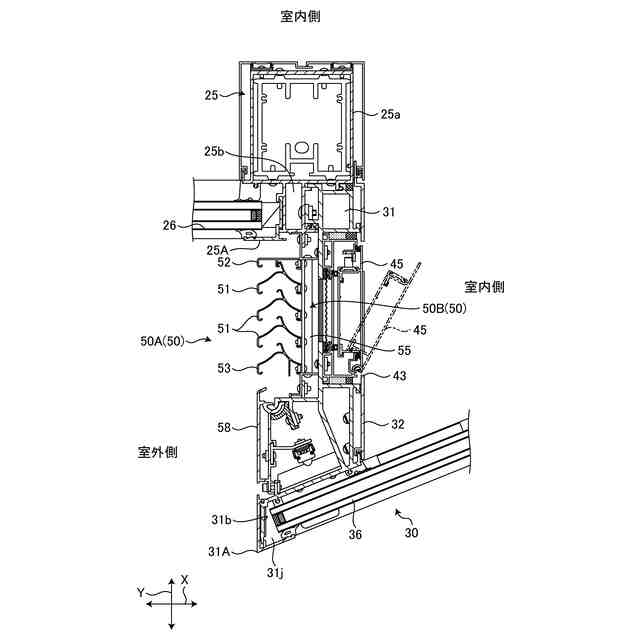

図２に示した換気用カーテンウォールを天井裏空間の位置で破断した要部横断面図である。

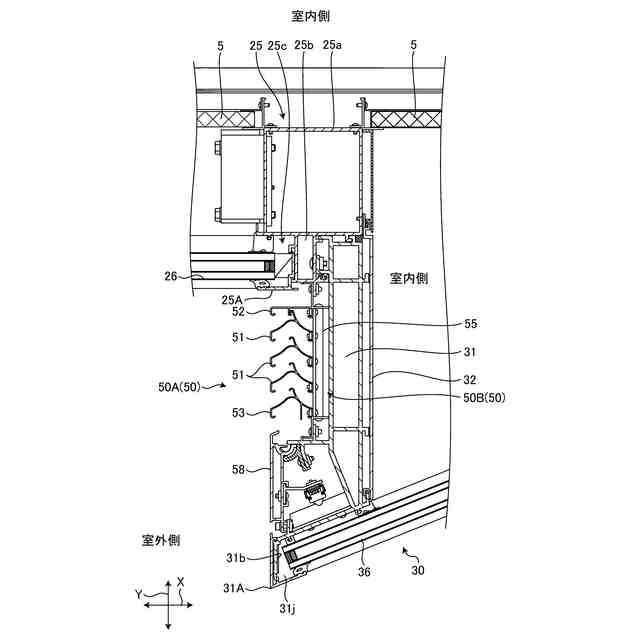

図２に示した換気用カーテンウォールを室内空間の位置で破断した要部横断面図である。
図２に示した換気用カーテンウォールに適用する上枠の断面図である。
図２に示した換気用カーテンウォールに適用する下枠をパネルの部分で破断した断面図である。
図２に示した換気用カーテンウォールに適用する左縦枠の断面図である。
図２に示した換気用カーテンウォールに適用する右縦枠の断面図である。
図２に示した換気用カーテンウォールに適用する縦中骨を示すもので、（ａ）は天井裏空間の位置で破断した断面図、（ｂ）は室内空間の位置で破断した分解断面図である。
図２に示した換気用カーテンウォールに適用する下枠を出窓部で破断した断面図である。
図２に示した換気用カーテンウォールに適用する上枠アタッチメントの断面図である。
図２に示した換気用カーテンウォールをＸ方向室内側から見た縦断面図である。
図２に示した換気用カーテンウォールをＹ方向室外側から見た縦断面図である。
図１７の要部拡大図である。
図１８の要部拡大図である。
図２に示した換気用カーテンウォールに適用する通気制御装置の分解断面平面図である。
図２に示した換気用カーテンウォールの通気孔部分を示すもので、（ａ）は換気制御装置を取り付ける途中の状態の断面平面図、（ｂ）は縦中骨及び中骨アタッチメンチの当接面に通気制御装置の取付壁部を当接させた直後の断面平面図、（ｃ）はネジ部材を螺合して通気制御装置を縦中骨及び中骨アタッチメンチに取り付けた状態の断面平面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら本発明に係る通気制御装置の好適な実施の形態について詳細に説明する。
図１～図９は、本発明の実施の形態である通気制御装置を適用した換気用カーテンウォールを示したものである。ここで例示する換気用カーテンウォール１は、標準カーテンウォール２及び分割標準カーテンウォール３と組み合わせて縦横に配列することにより建築物の外壁を構成するものである。建築物は、上層の床スラブＳ１と下層の床スラブＳ２との間に天井板材Ｃを設けることにより、天井板材Ｃよりも下方に室内空間を構成するとともに、天井板材Ｃよりも上方に天井裏空間を構成するものである。上述した換気用カーテンウォール１、標準カーテンウォール２、分割標準カーテンウォール３は、上下の床スラブＳ１，Ｓ２の室外側となる部分に配設してある。標準カーテンウォール２は、標準上枠１１、標準下枠１２、左右の標準縦枠１３，１４によって構成した枠体１０の内部に複層ガラス等の標準パネル１５を配設したものである。分割標準カーテンウォール３は、標準上枠１１、標準下枠１２、左右の標準縦枠１３，１４によって構成した枠体１０に上下に沿うように標準縦中骨１６を配設し、それぞれの内部に複層ガラス等の標準パネル１５を配設したものである。図には明示していないが、標準上枠１１、標準下枠１２、標準縦枠１３，１４、標準縦中骨１６は、標準パネル１５の板厚方向に沿った寸法が互いにほぼ等しくなるように構成してある。
【００１０】
これに対して換気用カーテンウォール１は、上枠２１、下枠２２、左右の縦枠２３，２４によって構成した枠体２０に上下に沿うように縦中骨２５を配設し、縦中骨２５の一方側に複層ガラス等のパネル２６を配設する一方、縦中骨２５の他方側に室外に突出する出窓部３０を構成したものである。以下、室外から建築物の外壁面に正対した状態で左側に配置される縦枠（以下、左縦枠２３という）と縦中骨２５との間にパネル２６を有し、右側に配置される縦枠（以下、右縦枠２４という）と縦中骨２５との間に出窓部３０を有した換気用カーテンウォール１の構成について主に説明する。なお、以下においては便宜上、建築物の外壁面に沿った水平方向をＸ方向、外壁面に直交する水平方向をＹ方向として説明を行う。すなわち、図示の例では、パネル２６はＸ方向に沿って配設してあり、出窓部３０がＹ方向室外側に突出するように設けてあるものとする。
（【００１１】以降は省略されています）
