公開番号2025173727
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079434
出願日2024-05-15
発明の名称門扉の支持構造及びブラケット
出願人ミサワホーム株式会社,YKK AP株式会社
代理人個人
主分類E06B 11/02 20060101AFI20251120BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】門扉の下端部を地面の近くまで延ばすことができるとともに、門扉を支障なく開閉できるようにする。
【解決手段】門14の少なくとも一方側に、基礎2aに上に構築された壁13aが設けられ、基礎2aは、立ち上がり部における厚みが壁の厚みよりも厚く形成されるとともに、立ち上がり部の厚み方向一側面が壁の厚み方向一側面よりも外方にはみ出していて、壁の厚み方向一側面の門側端部に、ブラケット30を介して門扉14aが支持され、ブラケットは壁の厚み方向一側面に固定され、基礎の厚み方向一側面よりも外方に突出して上下方向に長尺なブラケット本体31aと、ブラケット本体のうち基礎の厚み方向一側面よりも外方に突出している部位の下端部から下方に延出した下方延出部31bを有し、門扉は、ブラケット本体の上端部と下方延出部に設けられたヒンジ部20を介して回転動作自在に支持されている。
【選択図】図3
特許請求の範囲【請求項１】
人が出入りする出入口である門の少なくとも一方側に、基礎に上に構築された壁が設けられ、
前記基礎は、立ち上がり部における厚みが前記壁の厚みよりも厚く形成されているとともに、当該立ち上がり部の厚み方向一側面が、前記壁の厚み方向一側面よりも外方にはみ出した状態となっていて、
前記壁における厚み方向一側面の前記門側の端部に、ブラケットを介して門扉が支持されており、
前記ブラケットは、
前記壁の厚み方向一側面に固定されるとともに、前記基礎の厚み方向一側面よりも外方に突出し、上下方向に長尺に形成されたブラケット本体と、
前記ブラケット本体のうち、側面視において前記基礎の厚み方向一側面よりも外方に突出している部位の下端部から下方に延出して設けられた下方延出部と、を有しており、
前記門扉は、少なくとも前記ブラケット本体の上端部と前記下方延出部に設けられたヒンジ部を介して回転動作自在に支持されていることを特徴とする門扉の支持構造。
続きを表示（約 980 文字）【請求項２】
請求項１に記載の門扉の支持構造において、
前記壁は、前記基礎における前記立ち上がり部の上に立設された壁本体と、前記壁本体を被覆する外装材と、を備えており、
前記ブラケットは、前記外装材の表面よりも外側に配置されているとともに、固定部材によって前記壁本体に対して固定されていることを特徴とする門扉の支持構造。
【請求項３】
屋外設置物を、基礎の上に構築された壁で支持するためのブラケットであって、
前記基礎の立ち上がり部における厚みが前記壁の厚みよりも厚く形成されているとともに、前記立ち上がり部の厚み方向一側面が、前記壁の厚み方向一側面よりも外方にはみ出した状態となっており、
前記壁の厚み方向一側面に固定されるとともに、前記基礎の厚み方向一側面よりも外方に突出し、上下方向に長尺に形成されたブラケット本体と、
前記ブラケット本体のうち、側面視において前記基礎の厚み方向一側面よりも外方に突出している部位の下端部から下方に延出して設けられた下方延出部と、を有しており、
前記ブラケット本体のうち側面視において前記基礎の厚み方向一側面よりも外方に突出している部位と前記下方延出部が前記屋外設置物の取付箇所となっていることを特徴とするブラケット。
【請求項４】
請求項３に記載のブラケットにおいて、
上下方向に長尺に形成された第一ブラケット形成部材と、
前記第一ブラケット形成部材よりも長尺に形成されているとともに、前記第一ブラケット形成部材に接合された第二ブラケット形成部材と、を含んで構成されており、
前記第一ブラケット形成部材の上端面と前記第二ブラケット形成部材の上端面は面一とされ、
前記第二ブラケット形成部材のうち前記第一ブラケット形成部材の下端面よりも下方に延出した部位が前記下方延出部とされていることを特徴とするブラケット。
【請求項５】
請求項４に記載のブラケットにおいて、
当該ブラケットは中空状に形成されており、
前記第一ブラケット形成部材のうち前記壁側に位置する側面が、前記第一ブラケット形成部材を前記壁に固定するための固定箇所となっていることを特徴とするブラケット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、門扉の支持構造及びブラケットに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
例えば特許文献１のように門扉を設置する場合に、地面上に間隔をおいて立設した支柱のうち、門扉取り付け側の支柱の一側面の長手方向に沿って門扉のヒンジ取り付け用の突出部を形成し、その突出部に取り付けたヒンジ用台座を介して門扉を吊り下げるようにして取り付ける技術が知られている。また、門袖は、突出部を除いて支柱の周囲を覆うように板状の下地材が張設されて門袖基体が形成され、下地材の表面にレンガタイルが張設されて壁として構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－２４７５６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、壁である門袖は、住宅の壁と同様に基礎上に構築される場合があり、その場合、門扉を開閉させるためのヒンジ部を、基礎の立ち上がり部よりも上方の高さ位置に設ける必要がある。ところが、ヒンジ部が高い位置に設けられることになると、門扉の下端部の高さ位置も高くしなければならない場合がある。そして、このように門扉の下端部の高さ位置が高くなると、地面と門扉の下端部との間に隙間が形成されてしまって好ましくない。また、高い位置に設けられたヒンジ部によって門扉を支持することで、門扉の開閉に支障を来すことも十分に考えられるため、たとえ門袖を構成する壁が基礎上に構築された場合であっても、ヒンジ部の高さ位置を下げて、門扉を支障なく開閉できるようにしたいという要望があった。また、このような門扉に限らず、屋外設置物１４ａを、基礎上に構築される壁に取り付ける場合には、その下端部の高さ位置が高くなると、地面と屋外設置物の下端部との間に隙間が形成されてしまって好ましくない場合がある。
【０００５】
本発明は上記事情に鑑みてなされたものであり、その目的は、門袖を構成する壁が基礎上に構築された場合であっても、門扉の下端部を地面の近くまで延ばすことができるとともに、門扉を支障なく開閉できるようにすることである。さらに、門扉以外の屋外設置物であっても、その下端部を地面の近くに配置できるようにすることである。
【課題を解決するための手段】
【０００６】

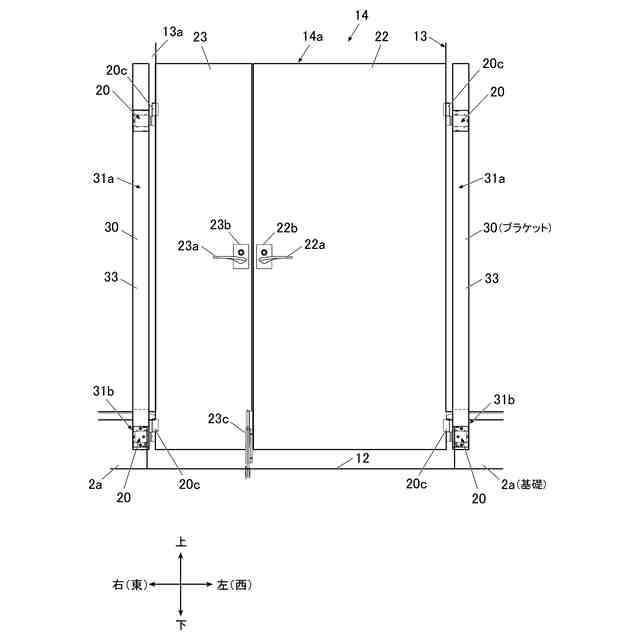

請求項１に記載の発明は、例えば図１～図６に示すように、門扉１４ａ（２２，２３）の支持構造であって、
人が出入りする出入口である門１４の少なくとも一方側に、基礎２ａに上に構築された壁１３ａ（第一遮蔽壁１３ａ）が設けられ、
前記基礎２ａは、立ち上がり部における厚みが前記壁１３ａの厚みよりも厚く形成されているとともに、当該立ち上がり部の厚み方向一側面が、前記壁１３ａの厚み方向一側面よりも外方にはみ出した状態となっていて、
前記壁１３ａにおける厚み方向一側面の前記門１４側の端部に、ブラケット３０を介して門扉１４ａが支持されており、
前記ブラケット３０は、
前記壁１３ａの厚み方向一側面に固定されるとともに、前記基礎２ａの厚み方向一側面よりも外方に突出し、上下方向に長尺に形成されたブラケット本体３１ａと、
前記ブラケット本体３１ａのうち、側面視において前記基礎２ａの厚み方向一側面よりも外方に突出している部位の下端部から下方に延出して設けられた下方延出部３１ｂと、を有しており、
前記門扉１４ａは、少なくとも前記ブラケット本体３１ａの上端部と前記下方延出部３１ｂに設けられたヒンジ部２０を介して回転動作自在に支持されていることを特徴とする。
【０００７】
請求項１に記載の発明によれば、ブラケット本体３１ａは、壁１３ａの厚み方向一側面に固定されるとともに、基礎２ａの厚み方向一側面よりも外方に突出し、上下方向に長尺に形成されていて、下方延出部３１ｂは、ブラケット本体３１ａのうち、側面視において基礎２ａの厚み方向一側面よりも外方に突出している部位の下端部から下方に延出して設けられているので、ブラケット本体３１ａの突出方向先端部と下方延出部３１ｂは、基礎２ａの厚み方向一側面よりも外方に位置することとなる。そして、門扉１４ａは、少なくともブラケット本体３１ａの上端部と下方延出部３１ｂに設けられたヒンジ部２０を介して回転動作自在に支持されているので、門扉１４ａは、基礎２ａの厚み方向一側面よりも外方の位置であって、かつ、ブラケット本体３１ａの上端部と、基礎２ａの立ち上がり部における上端面よりも低い位置で回転動作自在に支持されることとなる。これにより、門袖を構成する壁１３ａが基礎２ａ上に構築された場合であっても、門扉１４ａの下端部を地面の近くまで延ばすことができるとともに、門扉１４ａを支障なく開閉できる。
【０００８】

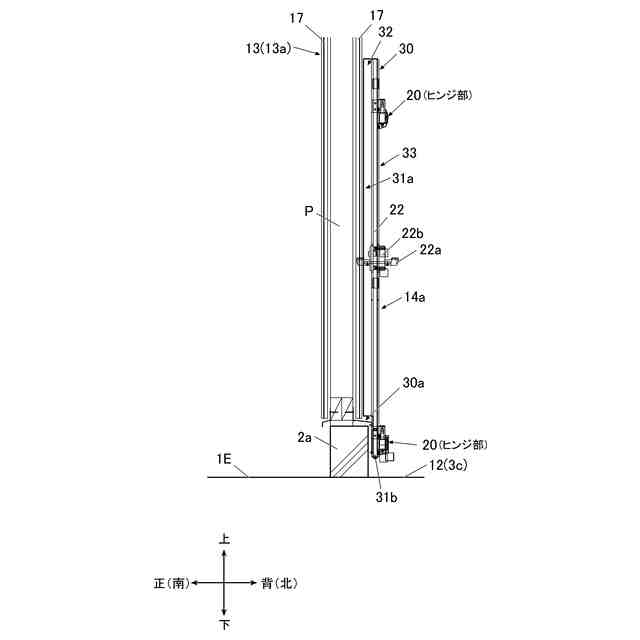

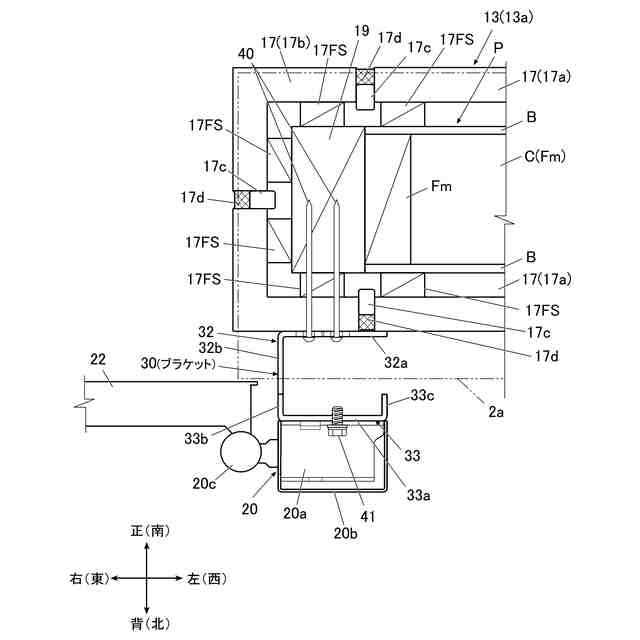

請求項２に記載の発明は、例えば図２～図４に示すように、請求項１に記載の門扉１４ａの支持構造において、
前記壁１３ａは、前記基礎２ａにおける前記立ち上がり部の上に立設された壁本体Ｐ（建築用木質パネルＰ）と、前記壁本体Ｐを被覆する外装材１７（１７ａ，１７ｂ）と、を備えており、
前記ブラケット３０は、前記外装材１７の表面よりも外側に配置されているとともに、固定部材４０によって前記壁本体Ｐに対して固定されていることを特徴とする。
【０００９】
請求項２に記載の発明によれば、ブラケット３０は、外装材１７の表面よりも外側に配置されているとともに、固定部材４０によって壁本体Ｐに対して固定されているので、ブラケット３０を壁１３ａの表面に配置しつつ、壁本体Ｐに対して強固に固定することができる。これにより、ブラケット３０を壁の厚み方向一側面に確実かつ強固に配置することができるので、門扉１４ａの下端部を地面の近くまで延ばすことができるとともに、門扉１４ａを支障なく開閉できる。
【００１０】

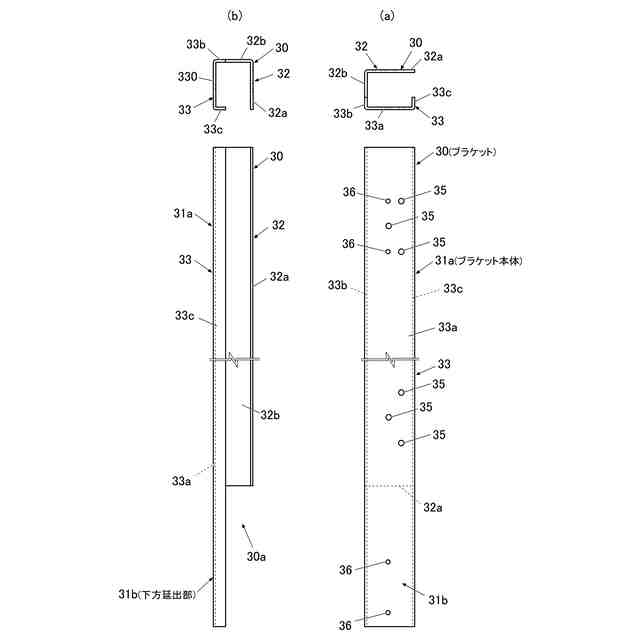

請求項３に記載の発明は、例えば図２～図６に示すように、屋外設置物（例えば門扉１４ａ）を、基礎２ａの上に構築された壁１３ａ（例えば第一遮蔽壁１３ａ）で支持するためのブラケット３０であって、
前記基礎２ａの立ち上がり部における厚みが前記壁１３ａの厚みよりも厚く形成されているとともに、前記立ち上がり部の厚み方向一側面が、前記壁１３ａの厚み方向一側面よりも外方にはみ出した状態となっており、
前記壁１３ａの厚み方向一側面に固定されるとともに、前記基礎２ａの厚み方向一側面よりも外方に突出し、上下方向に長尺に形成されたブラケット本体３１ａと、
前記ブラケット本体３１ａのうち、側面視において前記基礎２ａの厚み方向一側面よりも外方に突出している部位の下端部から下方に延出して設けられた下方延出部３１ｂと、を有しており、
前記ブラケット本体３１ａのうち側面視において前記基礎２ａの厚み方向一側面よりも外方に突出している部位と前記下方延出部３１ｂが前記屋外設置物１４ａの取付箇所となっていることを特徴とする。
（【００１１】以降は省略されています）
