公開番号2025177250
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083897
出願日2024-05-23
発明の名称磁区細分化方向性電磁鋼板の製造方法および製造設備
出願人JFEスチール株式会社
代理人個人,個人,個人,個人
主分類C21D 8/12 20060101AFI20251128BHJP(鉄冶金)
要約【課題】鋼板を製造する環境、真空槽において磁区細分化処理を施すまでの滞留時間によらずに、真空槽内の真空度の低下を抑制でき、前記真空槽で磁区細分化処理された磁区細分化方向性電磁鋼板の鉄損の変動を抑制できる、磁区細分化方向性電磁鋼板の製造方法および製造設備を提供することを目的とする。

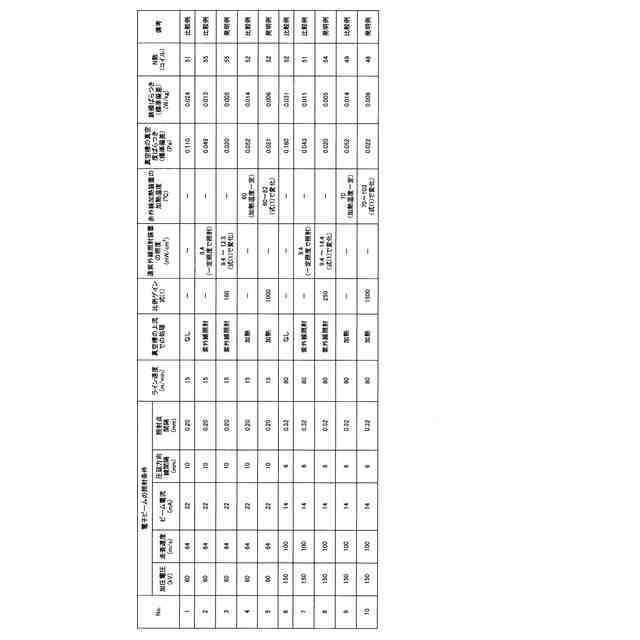

【解決手段】最終仕上げ焼鈍済みの方向性電磁鋼板に付着したH₂Oを、H₂O除去装置で除去する工程と、前記工程でH₂Oが除去された最終仕上げ焼鈍済みの方向性電磁鋼板に、真空槽において電子ビームを照射して磁区細分化処理を行う工程を有し、前記真空槽の真空度に応じて、前記H₂O除去装置の出力を変更する、磁区細分化方向性電磁鋼板の製造方法。

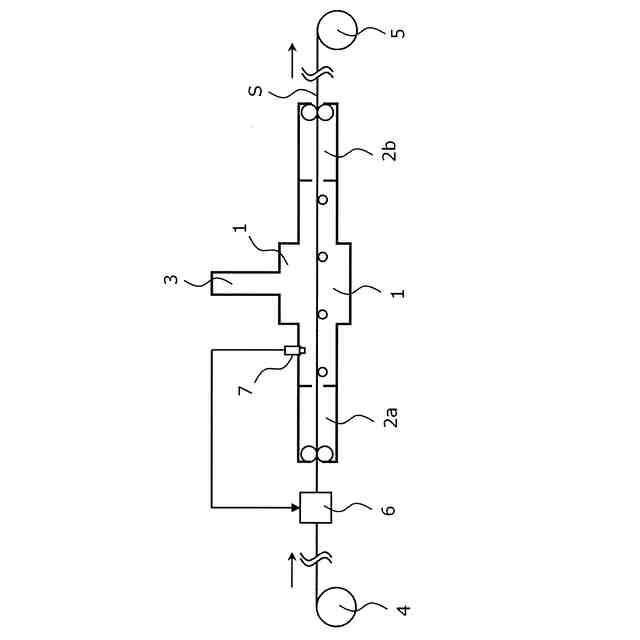

【選択図】図1
特許請求の範囲【請求項１】
最終仕上げ焼鈍済みの方向性電磁鋼板に付着したＨ
２
Ｏを、Ｈ
２
Ｏ除去装置で除去する工程と、
前記工程でＨ
２
Ｏが除去された最終仕上げ焼鈍済みの方向性電磁鋼板に、真空槽において電子ビームを照射して磁区細分化処理を行う工程を有し、
前記真空槽の真空度に応じて、前記Ｈ
２
Ｏ除去装置の出力を変更する、磁区細分化方向性電磁鋼板の製造方法。
続きを表示（約 540 文字）【請求項２】
前記Ｈ
２
Ｏ除去装置が、誘導加熱装置、通電加熱装置、抵抗加熱装置、赤外線加熱装置、遠紫外線照射装置のうちの１つ以上である、請求項１に記載の磁区細分化方向性電磁鋼板の製造方法。
【請求項３】
前記最終仕上げ焼鈍済みの方向性電磁鋼板は、表面に張力コーティングが施されたものである、請求項１または２に記載の磁区細分化方向性電磁鋼板の製造方法。
【請求項４】
最終仕上げ焼鈍済みの方向性電磁鋼板が通板する真空槽と、
前記真空槽内を通板する前記最終仕上げ焼鈍済みの方向性電磁鋼板に電子ビームを照射する電子銃と、
前記真空槽内の真空度を測定する真空計と、
前記真空槽の上流に設置され、前記最終仕上げ焼鈍済みの方向性電磁鋼板に付着したＨ
２
Ｏを除去するＨ
２
Ｏ除去装置と、を有し、
前記Ｈ
２
Ｏ除去装置は、前記真空計で測定した真空度に応じて、出力を変更する、磁区細分化方向性電磁鋼板の製造設備。
【請求項５】
前記真空槽の入側および出側にそれぞれ差圧室を有する、請求項４に記載の磁区細分化方向性電磁鋼板の製造設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、磁区細分化方向性電磁鋼板の製造方法および製造設備に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
方向性電磁鋼板は、主にトランスの鉄心として利用されている。方向性電磁鋼板には、その磁化特性が優れていること、特に鉄損が低いことが求められている。そのためには、鋼板中の二次再結晶粒を（１１０）［００１］方位（ゴス方位）に高度に揃えることや製品中の不純物を低減することが重要である。さらに、結晶方位制御や不純物低減には限界があることから、鋼板の表面に対して溝の形成や局所的な歪を導入し、磁束の不均一性を導入することで磁区の幅を細分化して鉄損を低減する技術（以下、磁区細分化処理ともいう。）が開発されている。なお、以下、磁区細分化処理が施された方向性電磁鋼板を、磁区細分化方向性電磁鋼板ともいう。
【０００３】
鋼板に溝を形成する方法としては、例えば電解エッチングによって鋼板表面に溝を形成する電解エッチング法（特許文献１）が提案されている。また、高出力のレーザーによって鋼板を局所的に溶解・蒸発させるレーザー法（特許文献２）、歯車状のロールを鋼板に押し付けることで圧痕を与える歯車プレス法（特許文献３）などが提案されている。また、鋼板に局所的な歪を導入する方法としては、例えば電子ビームを鋼板に照射することによって局所的な熱歪を導入する手法（特許文献４）、プラズマ炎を鋼板に照射して局所的な熱歪を導入する手法（特許文献５）などが提案されている。
【０００４】
以上のように、磁区細分化処理は、鋼板に、直接、溝を形成する手法、および鋼板に熱歪を導入する手法の二つに大別される。前者は、鉄心成形後に歪取り焼鈍を行っても磁区細分化効果が消失しないため、耐熱型磁区細分化処理と称される。一方、後者は、歪取り焼鈍によって、熱歪導入の効果が得られなくなるため、非耐熱型磁区細分化処理と称される。
【０００５】
耐熱型磁区細分化処理では、鋼板に、直接、線状溝を導入するが、この処理によって、鋼板の透磁率が劣化することが知られている。一方で、非耐熱型磁区細分化処理では、局所的な歪を導入しているため、透磁率の劣化は生じない。したがって、製造工程で焼鈍を必要としない積鉄心を使用する変圧器においては、一般に、非耐熱型磁区細分化処理を施した鋼板が鉄心材料として用いられている。ここで歪取り焼鈍とは、方向性電磁鋼板を巻鉄心とするための曲げ加工等により不可避的に導入されてしまう歪を開放するための熱処理である。当該歪は磁区細分化処理により導入される歪とは異なり、鉄損に悪影響を及ぼすものである。
【０００６】
ここで、電子ビームを用いた非耐熱型磁区細分化処理は、真空に保たれた空間（以下、真空槽ともいう。）で行い、生産性の観点から、ある速度で通板中の鋼板に対して電子ビームを照射することで行うのが一般的である。一方で、電子ビームを用いて非耐熱型磁区細分化処理を施す際の、通板速度、真空槽内の圧力（以下、真空度ともいう。）、および前記処理が施された方向性電磁鋼板（磁区細分化方向性電磁鋼板）の鉄損には相間があり、通板速度が増加すると真空槽内の圧力は増加（真空度は低下）し、磁区細分化方向性電磁鋼板の鉄損は劣化する傾向を示す。
【０００７】
磁区細分化方向性電磁鋼板の鉄損が劣化すると、鉄心材料としての要求特性を満たせなくなり、歩留まりが低下するため真空槽内の圧力を低く（真空度を高く）維持することは重要である。また、通板速度が遅いと、生産性が低下するため、可能な限り通板速度を速くすることは重要である。
【０００８】
一般的に、鋼板表面には、目に見えないレベルでＨ
２
ＯやＯ
２
などの表面吸着ガスが存在しており、このような表面吸着ガス（特にＨ
２
Ｏ）は、真空槽内で脱離する、換言すると鋼板の通板によって真空槽内にＨ
２
Ｏなどの表面吸着ガスが持ち込まれる。このとき通板速度が増加すると、真空槽内に持ち込まれる表面吸着ガス量が増加するため、真空ポンプの排気能力が徐々に追い付かなくなり、真空度が低下すると考えられている。
【０００９】
また、真空槽内にＨ
２
Ｏのような不純物が増加し真空度が低下すると、照射された電子ビームが不純物と干渉する機会が増え、鋼板に到達する電子ビームの量が不安定になるため、磁区細分化方向性電磁鋼板の鉄損が低下すると考えられている。
【００１０】
このような課題に対して、特許文献６では、磁区細分化処理を行う真空槽に鋼板が到達する前に５０℃以上に鋼板を加熱することで、鋼板表面に吸着したＨ
２
Ｏを除去でき、通板速度が増加した場合でも真空度を維持し鉄損の低下を防止できるとしている。また、鋼板を５０℃以上に加熱したまま、真空槽で磁区細分化処理を行うと、電子ビームによって導入される熱歪が減少し鉄損が劣化するため、鋼板が真空槽に進入するまでに、鋼板を５０℃未満に冷却することで鉄損の劣化を防止できるとしている。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
