公開番号2025122808
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018475
出願日2024-02-09
発明の名称棒鋼の製造方法
出願人山陽特殊製鋼株式会社
代理人弁理士法人有古特許事務所
主分類C21D 8/06 20060101AFI20250815BHJP(鉄冶金)
要約【課題】エネルギー消費量が少ない、棒鋼製造方法の提供。
【解決手段】棒鋼の製造方法は、
A:その材質が、Cの含有率が0.08質量%以下であるオーステナイト系ステンレス鋼であるビレットを準備する工程、
B:上記ビレットを加熱して、その温度T1を1010℃以上1300℃以下にする工程、
C:上記ビレットに熱間圧延を施して、その温度T2が850℃以上である中間品を得る工程、
D:上記中間品に、水冷を施す工程、
及び
E:上記中間品に空冷を施して、この中間品の温度T3を575℃以下にする工程
を含む。水冷の開始から、中間品の温度が575℃に達するまでの所要時間Ntは、45分以内である。水冷は、水冷装置14によってなされうる。
【選択図】図4
特許請求の範囲【請求項１】
Ａ：その材質が、Ｃの含有率が０．０８質量％以下であるオーステナイト系ステンレス鋼であるビレットを準備する工程、
Ｂ：上記ビレットを加熱して、その温度Ｔ１を１０１０℃以上１３００℃以下にする工程、
Ｃ：上記ビレットに熱間圧延を施して、その温度Ｔ２が８５０℃以上である中間品を得る工程、
Ｄ：上記中間品に、水冷を施す工程、
及び
Ｅ：上記中間品に空冷を施して、この中間品の温度Ｔ３を５７５℃以下にする工程
を含んでおり、
上記水冷の開始から、上記中間品の温度が５７５℃に達するまでの所要時間Ｎｔが、４５分以内である、棒鋼の製造方法。
続きを表示（約 160 文字）【請求項２】
上記工程Ｄにおいて、中間品が水没させられる、請求項１に記載の製造方法。
【請求項３】
長さ方向に沿って並ぶ複数のトラフ、
２つのトラフに挟まれて位置するローラ、
及び
このトラフに向けて冷却媒体を注入しうる供給器
を備えた、棒鋼のための水冷装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、その材質がオーステナイト系ステンレス鋼である棒鋼の製造方法を開示する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
オーステナイト系ステンレス鋼において、析出物を固溶体に固溶させる方法として、固溶化熱処理が知られている。この固溶化熱処理の一例が、特開平１０－１１０２１５号公報に開示されている。この熱処理では、熱間加工によって得られた鋼線が、インラインで冷却されることによって、過飽和固溶体が得られる。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１１０２１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
棒鋼は、典型的には、熱間圧延によって得られる。熱間圧延では、ビレットが加熱炉によって加熱される。このビレットに、粗列圧延機、中間列圧延機及び仕上列圧延機による連続圧延が施され、中間品が得られる。材質がオーステナイト系ステンレス鋼である棒鋼の場合、この中間品に固溶化熱処理が施される。固溶化熱処理では、中間品が加熱され、かつ冷却される。この加熱には、エネルギーが必要である。カーボンニュートラルの観点から、化石燃料由来のエネルギーの使用は、好ましくない。
【０００５】
本出願人の意図するところは、その材質がオーステナイト系ステンレス鋼である棒鋼が、少ないエネルギー消費量にて得られる、製造方法の提供にある。
【課題を解決するための手段】
【０００６】
本明細書は、棒鋼の製造方法を開示する。この製造方法は、
Ａ：その材質が、Ｃの含有率が０．０８質量％以下であるオーステナイト系ステンレス鋼であるビレットを準備する工程、
Ｂ：上記ビレットを加熱して、その温度Ｔ１を１０１０℃以上１３００℃以下にする工程、
Ｃ：上記ビレットに熱間圧延を施して、その温度Ｔ２が８５０℃以上である中間品を得る工程、
Ｄ：上記中間品に、水冷を施す工程、
及び
Ｅ：上記中間品に空冷を施して、この中間品の温度Ｔ３を５７５℃以下にする工程
を含む。水冷の開始から、中間品の温度が５７５℃に達するまでの所要時間Ｎｔは、４５分以内である。
【０００７】
好ましくは、工程Ｄにおいて、中間品が水没させられる。
【０００８】
本明細書はさらに、棒鋼のための冷却装置を開示する。この装置は、
長さ方向に沿って並ぶ複数のトラフ、
２つのトラフに挟まれて位置するローラ、
及び
このトラフに向けて冷却媒体を注入しうる供給器
を有する。
【発明の効果】
【０００９】
この製造方法では、熱間圧延後の高温な中間品が、直接に冷却される。この製造方法では、エネルギー消費量が少ない。
【図面の簡単な説明】
【００１０】
図１は、一実施形態に係る製造方法によって得られた棒鋼の一部が示された斜視図である。

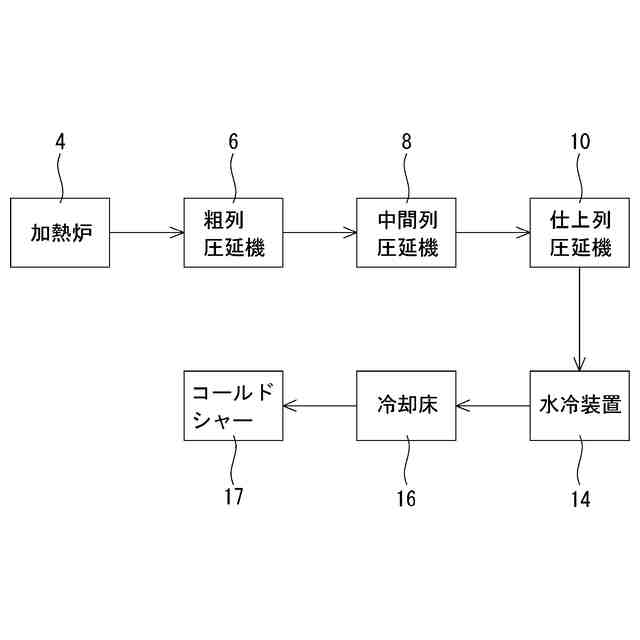

図２は、図１の棒鋼のための製造装置が示された概念図である。

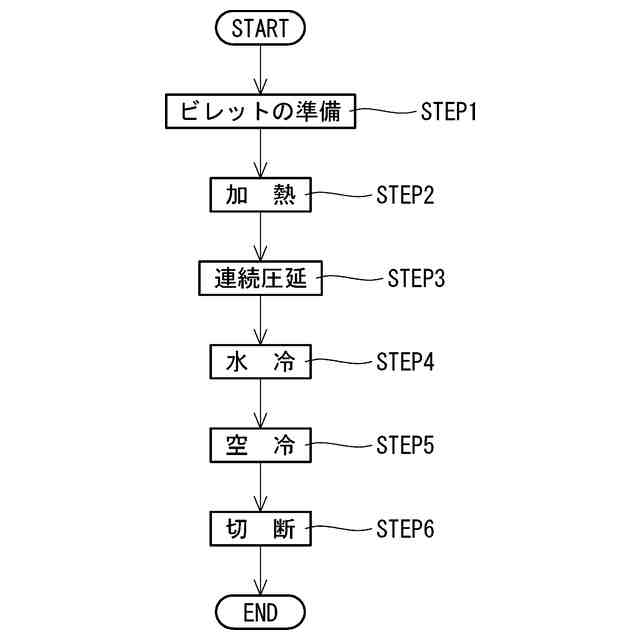

図３は、図１の棒鋼の製造方法が示されたフローチャートである。

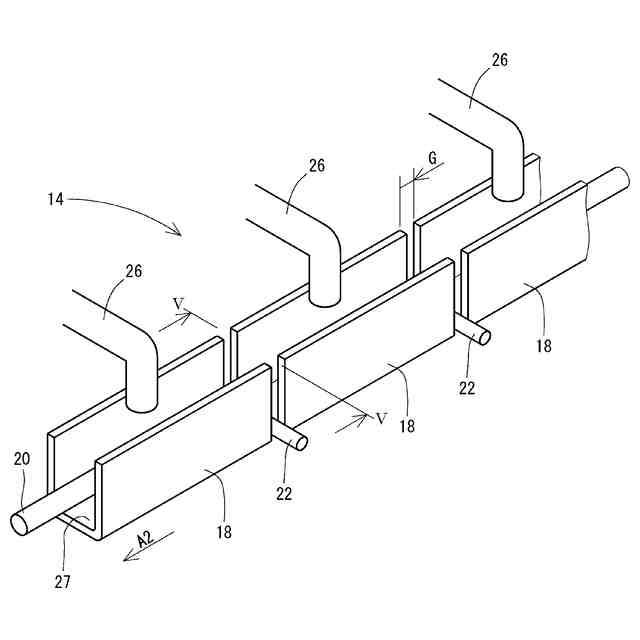

図４は、図２の装置の水冷装置の一部が中間品と共に示された斜視図である。

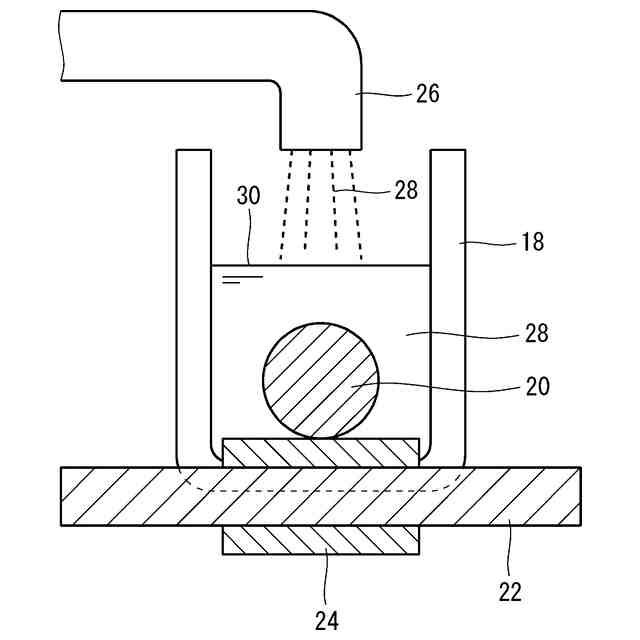

図５は、図４のＶ－Ｖ線に沿った拡大断面図である。
【発明を実施するための形態】

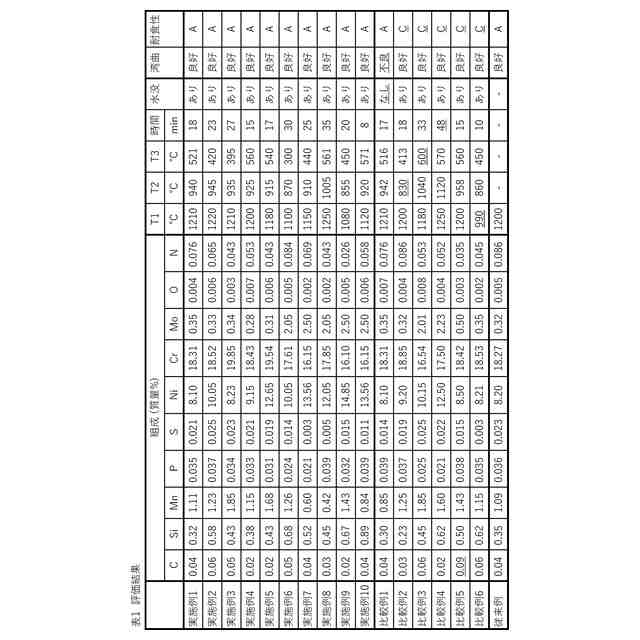

（【００１１】以降は省略されています）
