公開番号2025176602
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082874
出願日2024-05-21
発明の名称転造工具ユニット
出願人オーエスジー株式会社
代理人個人,個人
主分類B21H 3/04 20060101AFI20251127BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】ダイスの芯間の調整が容易な転造工具ユニットを提供する。

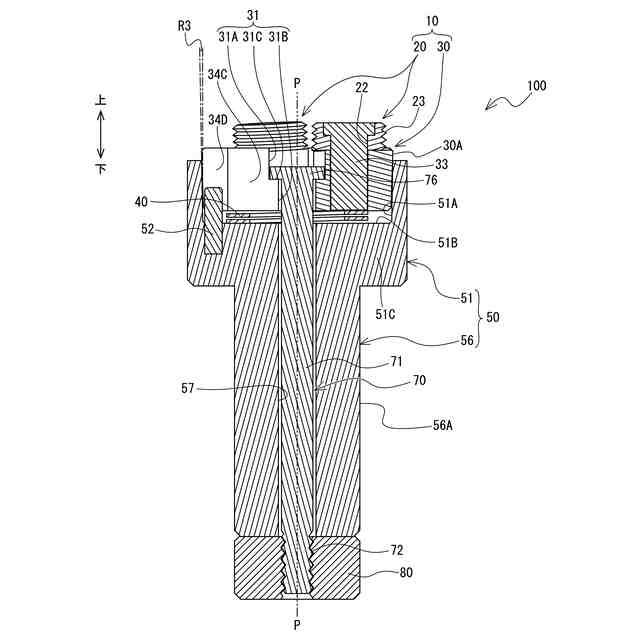

【解決手段】円柱状の台座30は天面に3つのダイス20を保持する。座面間にはスリットが形成されている。連結軸70の連結部76は台座30に連結する。連結軸70に軸部71は連結部76の下方へ棒状に延びる。ホルダ50の保持部51は凹部状で、台座30を保持する。軸部71はホルダ50の貫通孔57内を挿通される。連結軸70が下方に移動すると、台座30は保持部51の凹部内に引き込まれる。保持部51の凹部内周面51Aによって台座30の外周面30Aが径方向内向きに圧縮され、スリット幅が狭くなることにより、ダイス20の芯間が狭くなる。連結軸70が上方に移動すると、台座30は保持部51の凹部から押し出される。凹部内周面51Aによる台座30の外周面30Aの押圧が弱くなり、スリット幅が広がることにより、ダイス20の芯間が広くなる。
【選択図】図6
特許請求の範囲【請求項１】
被加工物が挿入される挿入孔を有する台座と、
前記台座の前記挿入孔の周囲に配設される複数のダイスと
を有する転造工具と、
前記被加工物の加工装置に取り付ける取付部、および前記取付部に接続し、前記転造工具を保持する保持部を有するホルダと
を備え、
前記挿入孔に挿入される前記被加工物にねじ山を転造する転造工具ユニットであって、
棒状に延びる軸部と、前記軸部の一端部に、前記台座に連結する連結部とを有する連結軸を更に備え、
前記ホルダの前記取付部は、内部を貫通する貫通孔が形成された筒状であり、
前記ホルダの前記保持部は、内周面が底面へ向けてテーパ状に縮径する凹部形状であり、前記底面側において前記取付部の一端に接続し、且つ、前記底面が前記取付部の前記貫通孔に連通しており、
前記連結軸は前記貫通孔内を挿通し、前記連結部が前記保持部内に配置されて、前記台座に連結すること
を特徴とする転造工具ユニット。
続きを表示（約 520 文字）【請求項２】
前記連結軸の前記軸部の他端部にはねじ山が形成されており、
前記他端部に螺合するナットを備えたこと
を特徴とする請求項１に記載の転造工具ユニット。
【請求項３】
前記台座の外周面は、前記台座を前記保持部に保持した場合の前記保持部の前記底面側へ向けて縮径するテーパ状であること
を特徴とする請求項１に記載の転造工具ユニット。
【請求項４】
前記連結軸の前記軸部と前記連結部は別体に形成され、
前記連結部は前記軸部よりも径方向に大きい鍔状であり、
前記台座の前記挿入孔には、前記連結部に連結する段部が形成され、
前記軸部は、前記連結部が前記段部に配置された状態で、前記貫通孔を介して前記連結に接続されること
を特徴とする請求項１に記載の転造工具ユニット。
【請求項５】
前記ナットまたは前記取付部の一方には、前記ナットと前記取付部との相対的な回転位置を示す目盛りが設けられ、
前記ナットまたは前記取付部の他方には、前記目盛りを指し示す指標が設けられたこと
を特徴とする請求項２に記載の転造工具ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は加工装置に取り付けて被加工物にねじ山を転造する転造工具ユニットに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
被加工物が挿入される挿入孔の周囲に複数のダイスを配設した台座を保持部材に保持し、旋盤等の加工装置に取り付けて、被加工物にねじ山を転造する転造工具が知られている。特許文献１に記載の転造工具の台座には、中央の挿入孔からダイスの配設領域間へ向けて径方向に延びるスリットが形成されている。台座は、調整ボルトの締結量によってスリットの間隔が変更され、ダイスの芯間を調整する。保持部材の胴部は凹部形状であり、台座は胴部内に配置される。胴部には円環状の規制部材が台座を押さえるように螺合され、台座が保持部材に保持される。
【先行技術文献】
【特許文献】
【０００３】
特願２０２２－８５６７６号公報
【発明の概要】
【０００４】
ダイスの芯間は、規制部材を保持部材から外したうえで、台座を保持部材から外して調整ボルトの締結量を調整する必要があるため、手間がかかった。また、保持部材の胴部に規制部材が螺合されるため、転造時の回転により緩みが生ずると、台座がガタつく可能性があった。
【０００５】
本発明の目的は、ダイスの芯間の調整が容易な転造工具ユニットを提供することである。
【０００６】
本発明の一態様によれば、被加工物が挿入される挿入孔を有する台座と、前記台座の前記挿入孔の周囲に配設される複数のダイスとを有する転造工具と、前記被加工物の加工装置に取り付ける取付部、および前記取付部に接続し、前記転造工具を保持する保持部を有するホルダとを備え、前記挿入孔に挿入される前記被加工物にねじ山を転造する転造工具ユニットであって、棒状に延びる軸部と、前記軸部の一端部に、前記台座に連結する連結部とを有する連結軸を更に備え、前記ホルダの前記取付部は、内部を貫通する貫通孔が形成された筒状であり、前記ホルダの前記保持部は、内周面が底面へ向けてテーパ状に縮径する凹部形状であり、前記底面側において前記取付部の一端に接続し、且つ、前記底面が前記取付部の前記貫通孔に連通しており、前記連結軸は前記貫通孔内を挿通し、前記連結部が前記保持部内に配置されて、前記台座に連結することを特徴とする転造工具ユニットが提供される。
【０００７】
連結軸は取付部の貫通孔に挿通されているので、取付部の他端から連結軸の他端部を引っ張ると、一端部の連結部に連結する台座は保持部の凹部内に引き込まれる。台座はテーパ状の凹部によって径方向内向きに圧縮されるので、複数のダイスの芯間を狭めることができる。取付部の他端から連結軸の他端部を押し込むと、台座は保持部の凹部内から押し出される。台座はテーパ状の凹部による圧縮が緩められるので、複数のダイスの芯間を広げることができる。また、連結軸が台座を保持部に押さえるので、台座のガタつきを抑制することができる。
【０００８】
本態様において、前記連結軸の前記軸部の他端部にはねじ山が形成されており、前記他端部に螺合するナットを備えてもよい。ナットを回すことによって、連結軸は台座を保持部の凹部内に引き込んだり、凹部内から押し出したりすることができる。故に転造工具は、複数のダイスの芯間の調整を容易に行うことができる。また、ナットによって連結軸が保持部材に対して固定されるので、台座のガタつきを抑制することができる。
【０００９】

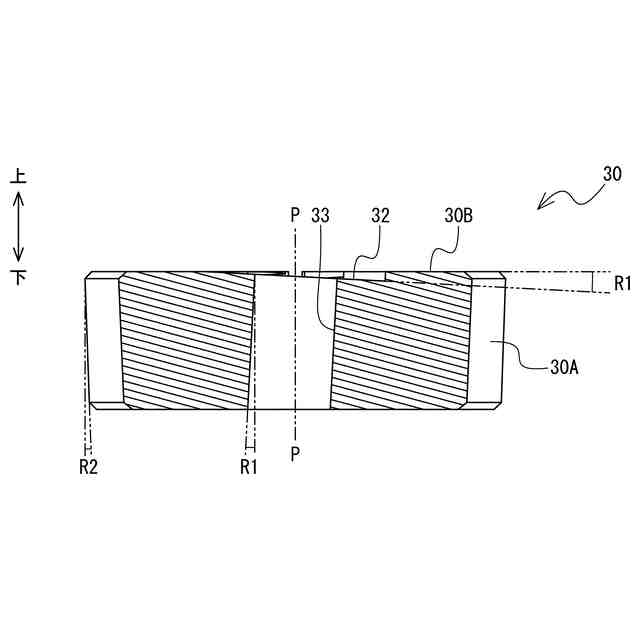

本態様において、前記台座の外周面は、前記台座を前記保持部に保持した場合の前記保持部の前記底面側へ向けて縮径するテーパ状であってもよい。台座の外周面と保持部の内周面が同じ向きに縮径するテーパ状であるので、保持部は、連結軸の軸方向への移動に応じた台座の径方向への圧縮および拡張を、より緩やかに行うことができる。故に転造工具は、複数のダイスの芯間の調整を、より精密に行うことができる。
【００１０】

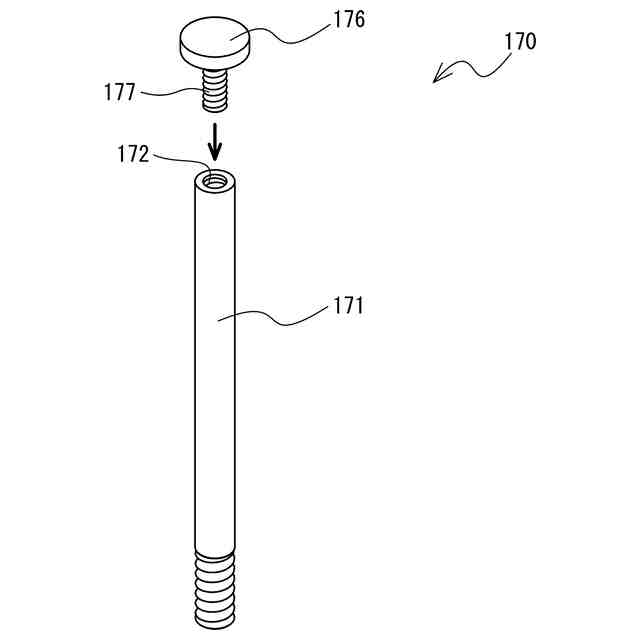

本態様において、前記連結軸の前記軸部と前記連結部は別体に形成され、前記連結部は前記軸部よりも径方向に大きい鍔状であり、前記台座の前記挿入孔には、前記連結部に連結する段部が形成され、前記軸部は、前記連結部が前記段部に配置された状態で、前記貫通孔を介して前記連結に接続されてもよい。連結軸の軸部と連結部が別体であるので、転造工具の組み立て時に、予め台座を保持部に配置した状態で連結軸を組み付けることができる。すなわち転造工具は、台座をホルダに組み付ける場合に台座と連結軸を同時に押えながら作業を行わなくてもよいので、容易に組み付けることができる。
（【００１１】以降は省略されています）
