公開番号2025176530
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082747
出願日2024-05-21
発明の名称圧縮機
出願人コベルコ・コンプレッサ株式会社
代理人個人,個人,個人
主分類F04B 41/00 20060101AFI20251127BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】高い冷却性能を有する圧縮機を提供する。

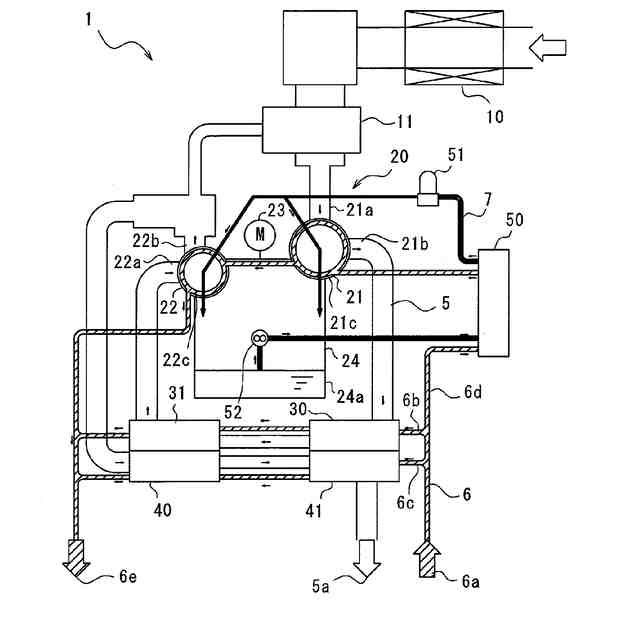

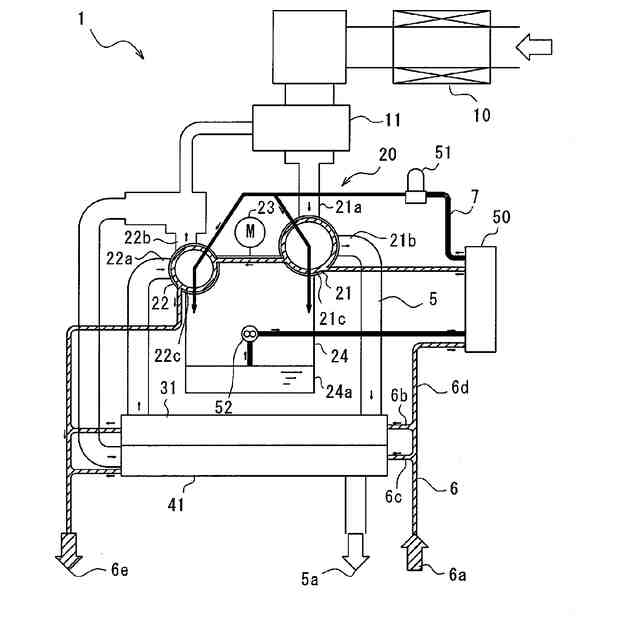

【解決手段】圧縮機1は、空気を吸い込んで圧縮する低圧段圧縮機本体21と、低圧段圧縮機本体21から吐出された圧縮空気を冷却する水冷式のインタークーラ31と、インタークーラ31で冷却された圧縮空気を圧縮する高圧段圧縮機本体22と、高圧段圧縮機本体22から吐出された圧縮空気を冷却する水冷式のアフタークーラ41と、低圧段圧縮機本体21および高圧段圧縮機本体22に供給する油を冷却する水冷式のオイルクーラ50と、冷却水が流れる冷却水流路6とを備える。冷却水流路6は、インタークーラ31、アフタークーラ41、およびオイルクーラが並列配置されており、インタークーラ31、アフタークーラ41、およびオイルクーラ50へ供給される冷却水はそれぞれ互いに干渉しない。
【選択図】図1
特許請求の範囲【請求項１】
空気を吸い込んで圧縮する低圧段圧縮機本体と、
前記低圧段圧縮機本体から吐出された圧縮空気を冷却する水冷式のインタークーラと、
前記インタークーラで冷却された前記圧縮空気を圧縮する高圧段圧縮機本体と、
前記高圧段圧縮機本体から吐出された前記圧縮空気を冷却する水冷式のアフタークーラと、
前記低圧段圧縮機本体および前記高圧段圧縮機本体に供給する油を冷却する水冷式のオイルクーラと、
冷却水が流れる冷却水流路と
を備え、
前記冷却水流路は、前記インタークーラ、前記アフタークーラ、および前記オイルクーラが並列配置されており、前記インタークーラ、前記アフタークーラ、および前記オイルクーラへ供給される前記冷却水はそれぞれ互いに干渉しない、圧縮機。
続きを表示（約 750 文字）【請求項２】
前記インタークーラおよび前記アフタークーラは、プレート式熱交換器である、請求項１に記載の圧縮機。
【請求項３】

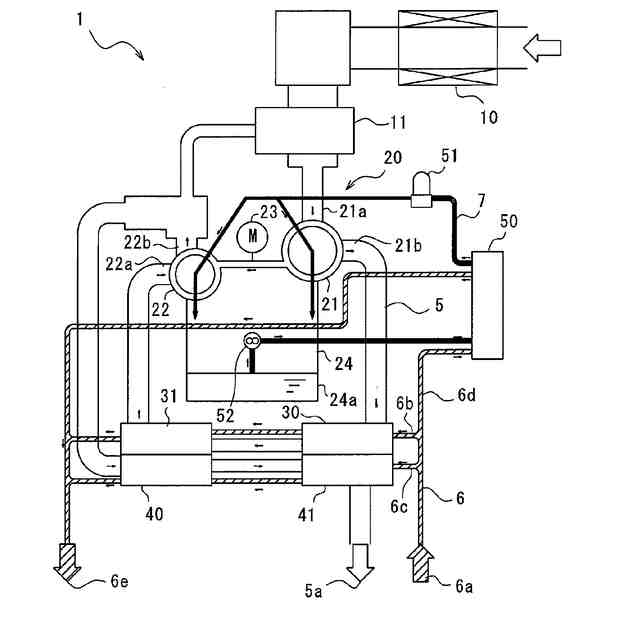

前記低圧段圧縮機本体から吐出された前記圧縮空気を前記インタークーラよりも先に冷却する水冷式のインター補助クーラと、
前記高圧段圧縮機本体から吐出された前記圧縮空気を前記アフタークーラよりも先に冷却する水冷式のアフター補助クーラと
をさらに備える、請求項１に記載の圧縮機。
【請求項４】

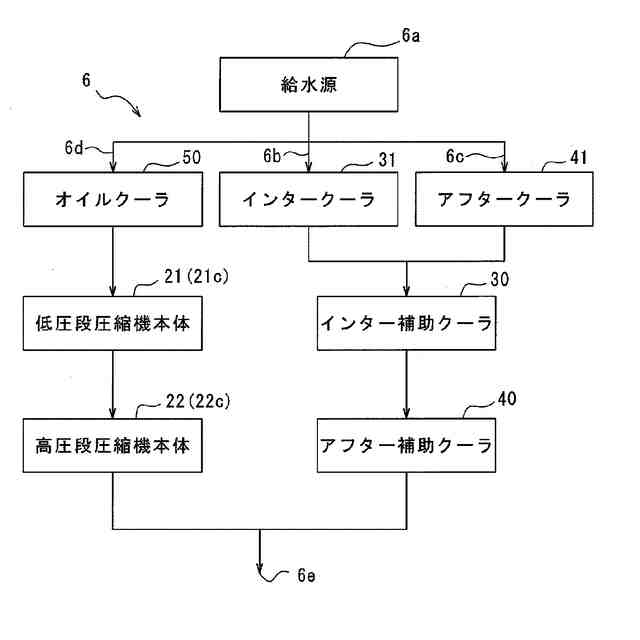

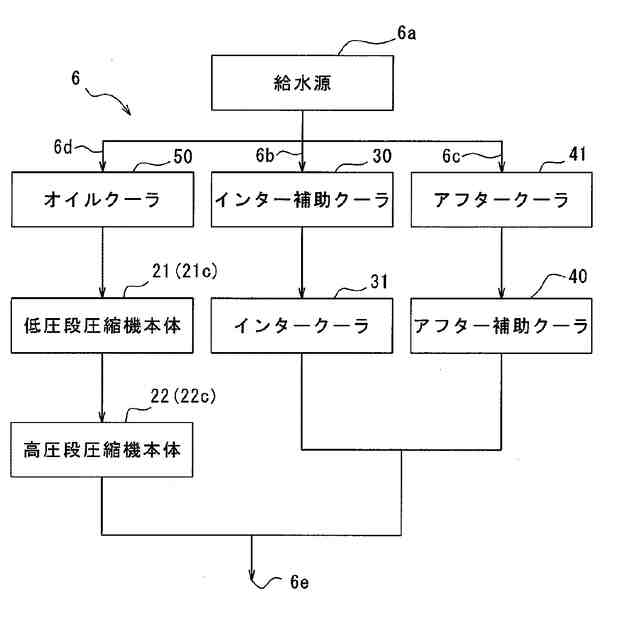

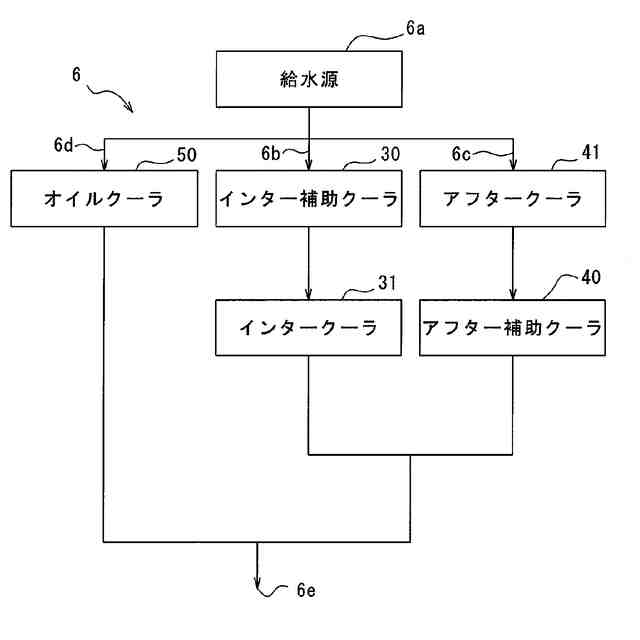

前記インター補助クーラは、前記冷却水流路において、前記インタークーラの上流に配置され、
前記アフター補助クーラは、前記冷却水流路において、前記アフタークーラの上流に配置されている、請求項３に記載の圧縮機。
【請求項５】
前記インター補助クーラおよび前記アフター補助クーラは、プレート式熱交換器である、請求項３に記載の圧縮機。
【請求項６】
前記インター補助クーラは、前記圧縮空気が通過する内管と、前記冷却水が通過する外管とを含み、
前記アフター補助クーラは、前記圧縮空気が通過する内管と、前記冷却水が通過する外管とを含む、請求項３に記載の圧縮機。
【請求項７】
前記オイルクーラは、前記冷却水流路において、前記低圧段圧縮機本体の上流に配置されている、請求項１に記載の圧縮機。
【請求項８】
前記高圧段圧縮機本体は、前記冷却水流路において、前記低圧段圧縮機本体の下流に配置されている、請求項１に記載の圧縮機。
【請求項９】
前記低圧段圧縮機本体および前記高圧段圧縮機本体は、オイルフリースクリュ式である、請求項１から８いずれか１項に記載の圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、圧縮機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
圧縮機では、低圧段圧縮機本体および高圧段圧縮機本体の２段階で空気を圧縮するものがある。そのような圧縮機では、低圧段圧縮機本体から吐出された圧縮空気を冷却するインタークーラおよび高圧段圧縮機本体から吐出された圧縮空気を冷却するアフタークーラが設けられる。また、低圧段圧縮機本体および高圧段圧縮機本体は、駆動部の潤滑のために油を要するが、当該油を冷却するためのオイルクーラも設けられる。
【０００３】
特許文献１には、低圧段圧縮機本体、高圧段圧縮機本体、インタークーラ、アフタークーラ、およびオイルクーラを有する水冷式オイルフリースクリュ圧縮機が開示されている。インタークーラ、アフタークーラ、およびオイルクーラは、水冷式であり、即ち冷却水を利用した熱交換器となっている。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－１５３０８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１では、インタークーラ、アフタークーラ、およびオイルクーラが冷却水源に直接接続されていない。特に、アフタークーラやオイルクーラは、インタークーラやその他の構成要素を介して冷却水源に接続されている。従って、アフタークーラやオイルクーラに対してインタークーラを通過後の昇温した冷却水が供給される。よって、冷却性能に改善の余地がある。
【０００６】
本発明は、高い冷却性能を有する圧縮機を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明は、
空気を吸い込んで圧縮する低圧段圧縮機本体と、
前記低圧段圧縮機本体から吐出された圧縮空気を冷却する水冷式のインタークーラと、
前記インタークーラで冷却された前記圧縮空気を圧縮する高圧段圧縮機本体と、
前記高圧段圧縮機本体から吐出された前記圧縮空気を冷却する水冷式のアフタークーラと、
前記低圧段圧縮機本体および前記高圧段圧縮機本体に供給する油を冷却する水冷式のオイルクーラと、
冷却水が流れる冷却水流路と
を備え、

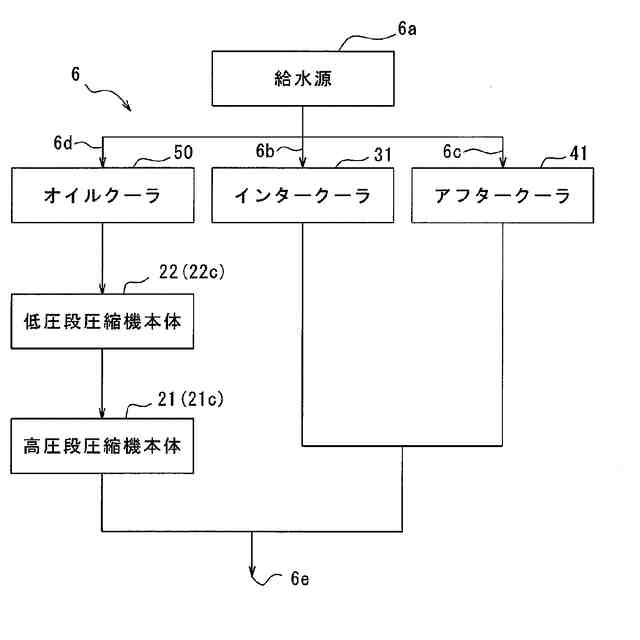

前記冷却水流路は、前記インタークーラ、前記アフタークーラ、および前記オイルクーラが並列配置されており、前記インタークーラ、前記アフタークーラ、および前記オイルクーラへ供給される前記冷却水はそれぞれ互いに干渉しない、圧縮機を提供する。
【０００８】
この構成によれば、オイルクーラ、インタークーラ、およびアフタークーラを流れる冷却水がそれぞれ互いに干渉しないため、低温の冷却水を冷却に利用できる。仮に、インタークーラにて昇温した冷却水をアフタークーラやオイルクーラにて二次利用する場合、冷却性能が低下する。従って、オイルクーラ、インタークーラ、およびアフタークーラ間での冷却水の二次利用を抑制することで、高い冷却性能を有する圧縮機を提供できる。特に、インタークーラの冷却性能が圧縮機の性能に影響するため、インタークーラの冷却性能を高くできる。
【０００９】
前記インタークーラおよび前記アフタークーラは、プレート式熱交換器であってもよい。
【００１０】
この構成によれば、プレート式熱交換器は同じ冷却効率を実現する場合にチューブ式熱交換器等のその他の熱交換器に比べて小型であるため、インタークーラおよびアフタークーラを小型化できる。
（【００１１】以降は省略されています）
