公開番号2025176306
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082335
出願日2024-05-21
発明の名称踏板交換用泥除去工具
出願人高速道路トールテクノロジー株式会社,株式会社裕進
代理人個人,個人
主分類B25D 3/00 20060101AFI20251127BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】地面と踏板との間に固着した泥や錆を効率的に除去する踏板交換用泥除去工具を提供する。
【解決手段】踏板交換用泥除去工具1000は、第1方向に延びる柄100と、刃200と、第1被打撃面311と、第2被打撃面321とを備える。刃200は、柄100の第1方向の端部130に接続され、端部130から第1方向と異なる第2方向に延びるように構成されている。第1被打撃面311は、柄100の第1方向の端部130の、第2方向の反対方向に設けられ、第2方向の反対方向から打撃されるように構成されている。第2被打撃面321は、柄100の第1方向の端に設けられ、第2方向と直交する第3方向に設けられ、第3方向から打撃されるように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
第１方向に延びる柄と、
前記柄の前記第１方向の端部に接続され、前記端部から前記第１方向と異なる第２方向に延びる刃と、
前記柄の前記第１方向の前記端部の、前記第２方向の反対方向に設けられ、前記第２方向の反対方向から打撃される第１被打撃面と、
前記柄の前記第１方向の端に設けられ、前記第２方向と直交する第３方向に設けられ、前記第３方向から打撃される第２被打撃面と、
を備える踏板交換用泥除去工具。
続きを表示（約 530 文字）【請求項２】
前記第２被打撃面は、前記第１被打撃面に直交する
請求項１に記載の踏板交換用泥除去工具。
【請求項３】
前記刃は、前記第３方向の反対方向の端を形成する刃輪郭線を有し、
前記刃輪郭線が延びる方向は、前記第２方向より前記第３方向の反対方向に傾いている
請求項１または２に記載の踏板交換用泥除去工具。
【請求項４】
前記柄の前記第１方向の前記端部に設けられ、前記刃より前記第２方向と前記第３方向とに直交する方向に突出するストッパー部を
さらに備える請求項１または２に記載の踏板交換用泥除去工具。
【請求項５】
前記第１方向は、
前記第２方向と前記第３方向とを含む平面の面内方向を表し、
前記第３方向より前記第２方向に傾いている
請求項１または２に記載の踏板交換用泥除去工具。
【請求項６】
前記柄の前記第１方向の前記端部は、前記第２方向と前記第３方向とに延びる板状に形成され、
前記端部から前記第２方向と前記第３方向とに直交する方向に延びる補強部を
さらに備える請求項５に記載の踏板交換用泥除去工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、踏板交換用泥除去工具に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
上方からの圧力を感知する踏板を地面、例えば車道に埋め込み、踏板の上方を通過する車両を検知する装置がある。この踏板を交換するために取り外すとき、踏板と地面との間に固着した泥や錆を除去する必要がある。従来の工具では、この泥を効率的に除去することが困難であった。
【０００３】
特許文献１には、空気圧によりシリンダ内のピストンを往復運動させ刃物を打撃する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平９－７６１７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の技術では、刃物の延びる方向に打撃を加えることで、刃物の切断方向に大きな力を加えることができるが、踏板と地面との間に固着した泥や錆を効率的に除去することはできない。
【０００６】
上記の状況に鑑み、踏板と地面との間に固着した泥や錆を効率的に除去できる踏板交換用除去工具を提供することを目的の１つとする。他の目的については、以下の記載及び実施の形態の説明から理解することができる。
【課題を解決するための手段】
【０００７】
以下に、発明を実施するための形態で使用される番号・符号を用いて、課題を解決するための手段を説明する。これらの番号・符号は、特許請求の範囲の記載と発明を実施するための形態との対応関係の一例を示すために、参考として、括弧付きで付加されたものである。よって、括弧付きの記載により、特許請求の範囲は、限定的に解釈されるべきではない。
【０００８】
上記目的を達成するための一実施の形態による踏板交換用泥除去工具（１０００）は、第１方向に延びる柄（１００）と、刃（２００）と、第１被打撃面（３１１）と、第２被打撃面（３２１）とを備える。刃（２００）は、柄（１００）の第１方向の端部（１３０）に接続され、端部（１３０）から第１方向と異なる第２方向に延びるように構成されている。第１被打撃面（３１１）は、柄の第１方向の端部（１３０）の、第２方向の反対方向に設けられ、第２方向の反対方向から打撃されるように構成されている。第２被打撃面（３２１）は、柄（１００）の第１方向の端に設けられ、第２方向と直交する第３方向に設けられ、第３方向から打撃されるように構成されている。
【発明の効果】
【０００９】
上記の形態によれば、踏板交換用泥除去工具は地面と踏板との間に固着した泥や錆を効率的に除去することができる。
【図面の簡単な説明】
【００１０】
一実施の形態における踏板交換用泥除去工具の正面図である。

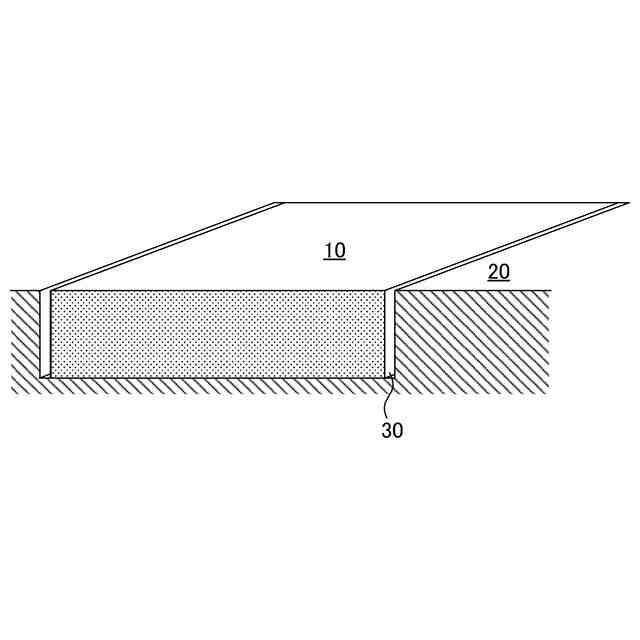

一実施の形態における踏板が設置された状態における斜視断面図である。
一実施の形態における踏板交換用泥除去工具の左側面図である。

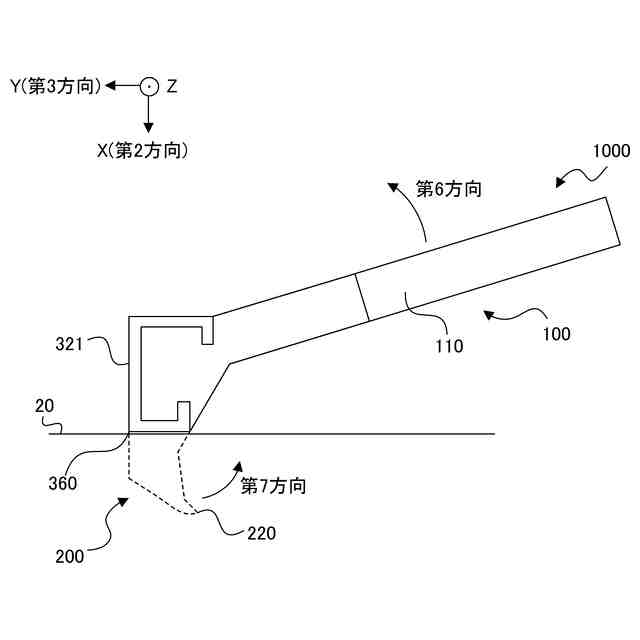

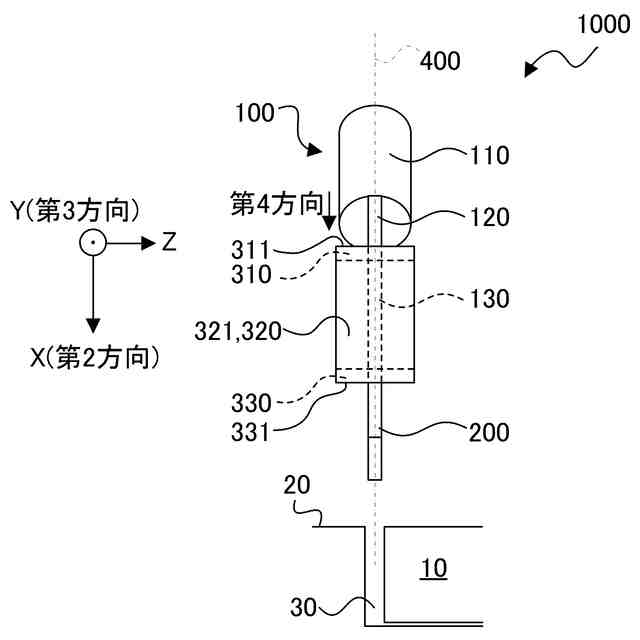

一実施の形態における踏板交換用泥除去工具の使用方法を説明するための図である。
一実施の形態における踏板交換用泥除去工具の使用方法を説明するための図である。

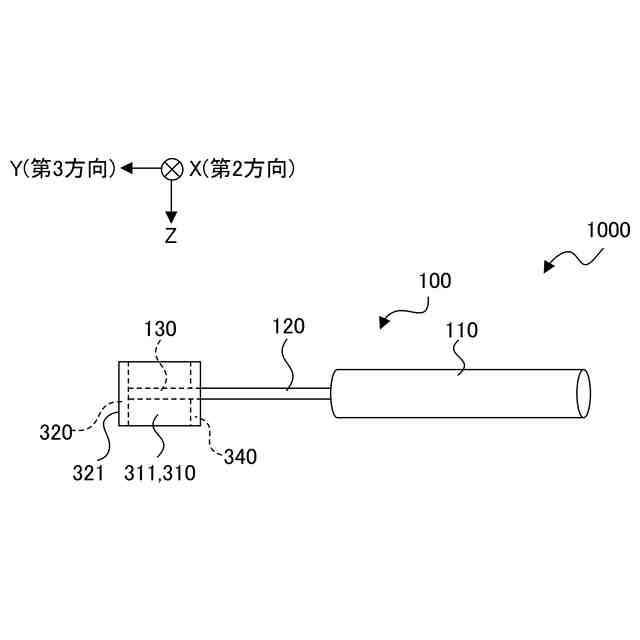

一実施の形態における踏板交換用泥除去工具の平面図である。
一実施の形態における踏板交換用泥除去工具の底面図である。

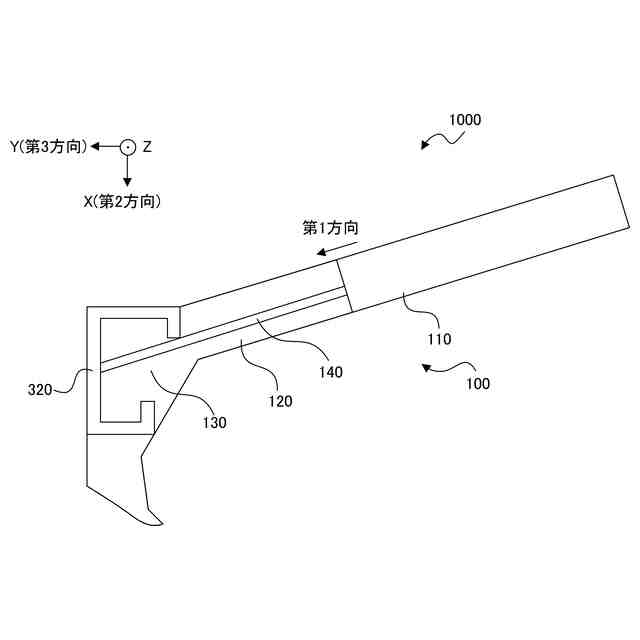

一実施の形態における踏板交換用泥除去工具の正面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
