公開番号2025176164
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025154042,2021177874
出願日2025-09-17,2021-10-29
発明の名称耳装着具
出願人株式会社JVCケンウッド
代理人
主分類H04R 1/10 20060101AFI20251126BHJP(電気通信技術)
要約【課題】耳甲介腔に収められる本体部の装着感が向上する耳装着具を提供する。
【解決手段】耳装着具91は、突出部22と突出部22から延出した筒状部23とを有し、使用状態で耳甲介腔に装着される本体部911と、筒状部23に装着され使用状態で外耳道に挿入される挿入部912と、を備える。本体部911は、突出部22が形成された内ハウジング2と、内ハウジング2を覆うカバー3と、を有し、カバー3は、柔軟性を有する材料で形成され、内ハウジング2側に封止固定される第1端部31bと、第1端部31bとは反対側に弁構造を備えて筒状部23が挿通される開口部を有する第2端部32と、カバー3が突出部22に接触し始める位置を示す密着境界線と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
突出部と前記突出部から延出した筒状部とを有し、使用状態で耳甲介腔に装着される本体部と、
前記筒状部に装着され前記使用状態で外耳道に挿入される挿入部と、
を備え、
前記本体部は、前記突出部が形成された内ハウジングと、前記内ハウジングを覆うカバーと、を有し、
前記カバーは、柔軟性を有する材料で形成され、前記内ハウジング側に封止固定される第１端部と、前記第１端部とは反対側に弁構造を備えて前記筒状部が挿通される開口部を有する第２端部と、前記カバーが前記突出部に接触し始める位置を示す密着境界線とを有する耳装着具。
続きを表示（約 240 文字）【請求項２】
前記密着境界線は、前記第１端部と前記第２端部との間に位置して、前記密着境界線の第２端部側は内面が前記内ハウジングの外面に密着し、第１端部側は内面が前記内ハウジングと離隔して前記内ハウジングとの間に気室を形成する、請求項1に記載の耳装着具。
【請求項３】
前記開口部は、周縁部分に、屈曲変形可能なリング状のフラップを有し、自然状態で前記筒状部の外壁に密着して、通気路となる空間と外空間とを分離するフラップ部を有する、請求項１または２に記載の耳装着具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耳装着具に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１に、耳栓、イヤホン、補聴器などの耳装着具において、外耳道内に挿入する
挿入部を、防音部材とそれを覆う弾性部材とで構成し、弾性部材を、その内側に空気を流
入させて膨らませ外耳道の内壁と密着させることで装用感を向上させる技術が記載されて
いる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０５７１６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
耳装着具は、一般に、外耳道内に挿入される挿入部と、耳介の耳甲介腔に収められる本
体部とを有する。
特許文献１に記載された耳装着具は、外耳道に挿入される挿入部の装用感を向上させる
ものであって、耳甲介腔に収められる本体部の装着感を向上させるものではない。そのた
め、本体部の装着感を向上させる技術、特に本体部を頭部に押し付けたときの感触を向上
させる技術が望まれている。
【０００５】
そこで、本発明が解決しようとする課題は、耳甲介腔に収められる本体部の装着感が向
上する耳装着具を提供することにある。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明は次の構成を有する。
１）突出部と前記突出部から延出した筒状部とを有し、使用状態で耳甲介腔に装着される本体部と、
前記筒状部に装着され前記使用状態で外耳道に挿入される挿入部と、
を備え、
前記本体部は、前記突出部が形成された内ハウジングと、前記内ハウジングを覆うカバーと、を有し、
前記カバーは、柔軟性を有する材料で形成され、前記内ハウジング側に封止固定される第１端部と、前記第１端部とは反対側に弁構造を備えて前記筒状部が挿通される開口部を有する第２端部と、前記カバーが前記突出部に接触し始める位置を示す密着境界線とを有する耳装着具である。
【発明の効果】
【０００７】
本発明の一態様によれば、耳甲介腔に収められる本体部の装着感が向上する、という効
果が得られる。
【図面の簡単な説明】
【０００８】

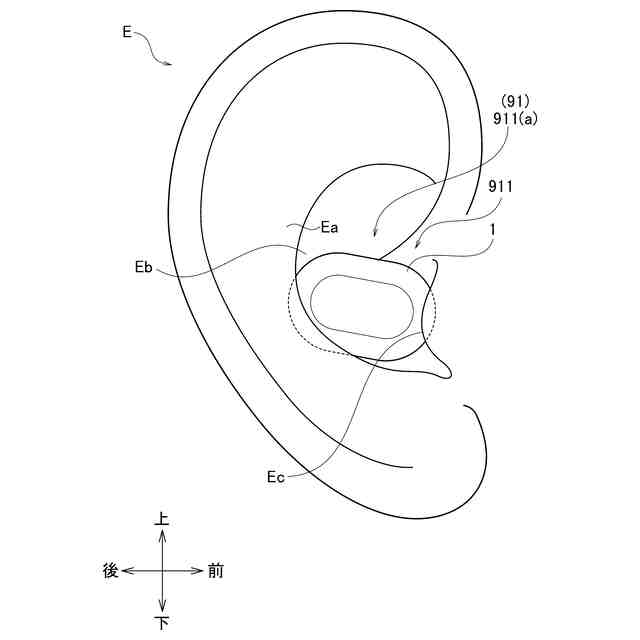

図１は、本発明の実施の形態に係る耳装着具の実施例１の耳栓９１を右の耳介Ｅに装着した状態を示す図である。

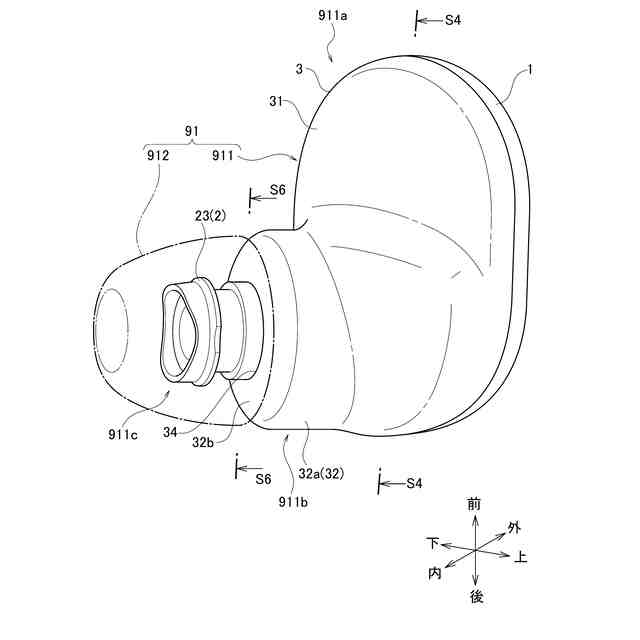

図２は、耳栓９１の斜視図である。

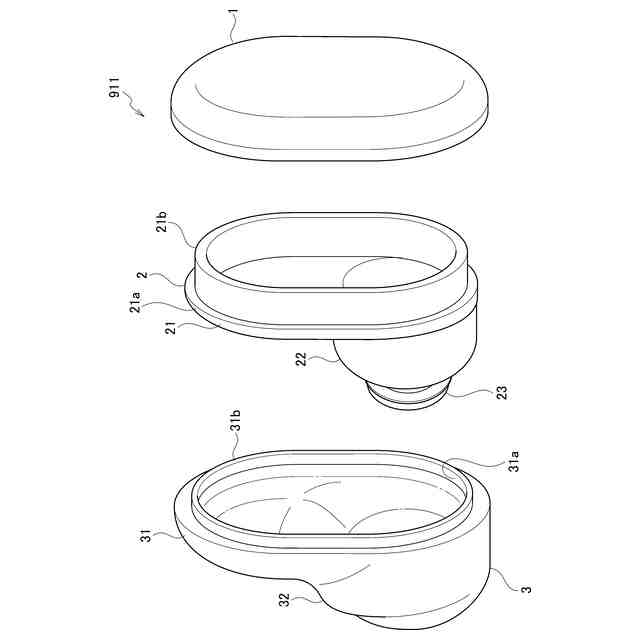

図３は、耳栓９１の本体部９１１の組み立て図である。

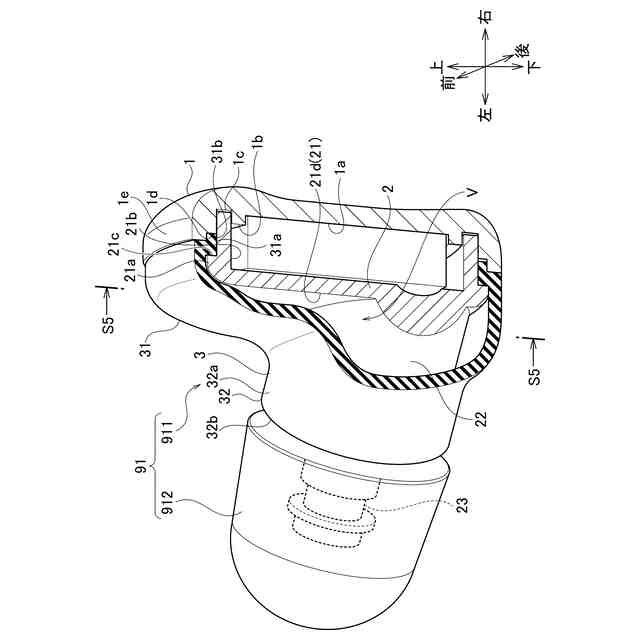

図４は、図２におけるＳ４－Ｓ４位置で切断した、本体部９１１の一部断面図である。

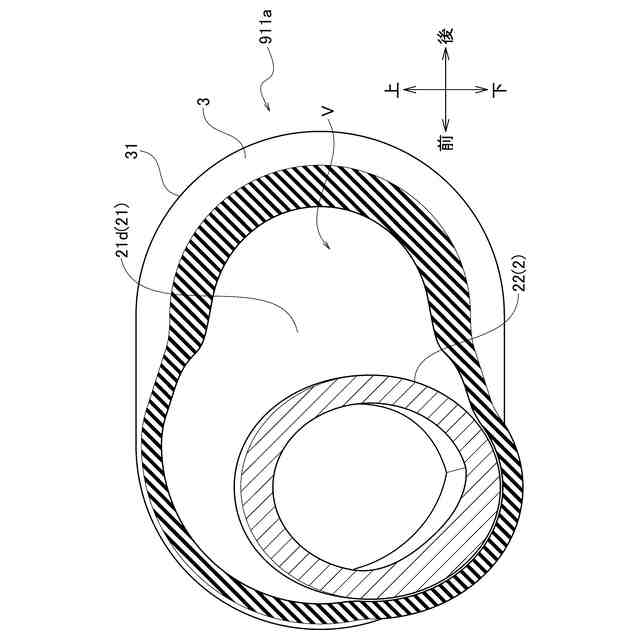

図５は、図４におけるＳ５－Ｓ５位置での断面図である。

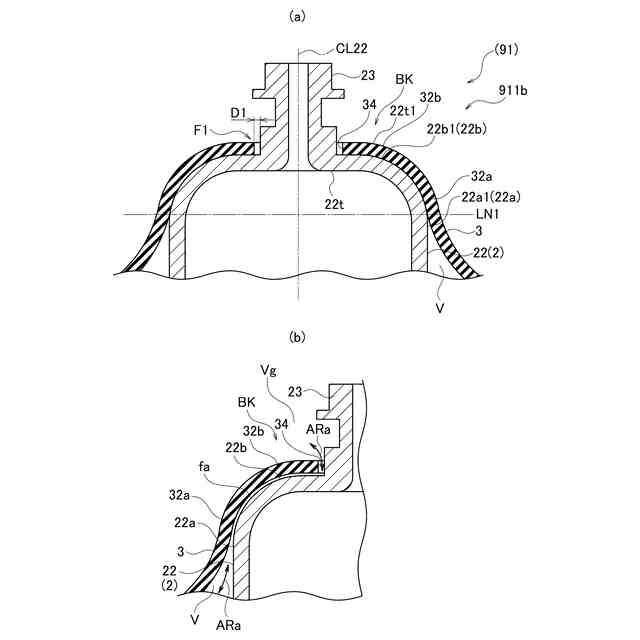

図６は、実施例１の耳栓９１の断面図であり、図２におけるＳ６－Ｓ６位置での断面図である。図６（ａ）は、耳栓９１の耳介Ｅにおける通常装着状態での縦断面図、図６（ｂ）は、耳栓９１を耳介Ｅへ装着する一過程での縦断面図である。

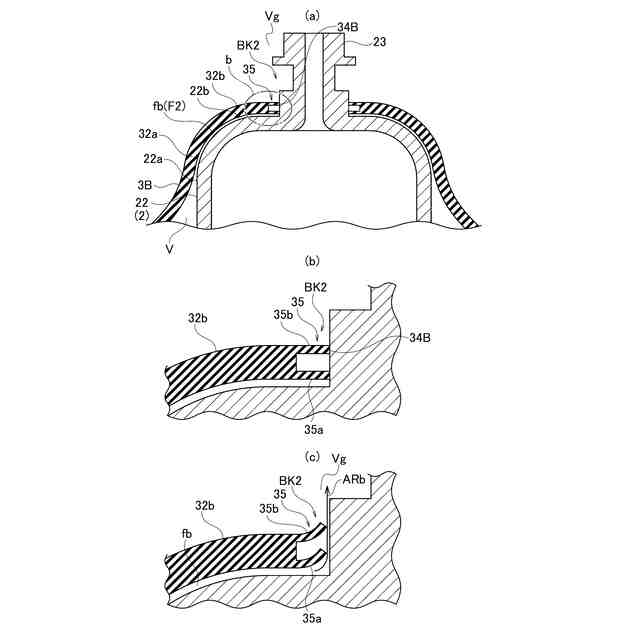

図７は、実施例２の耳栓９１Ｂの断面図であり、図７（ａ）は、耳栓９１Ｂの耳介Ｅにおける通常装着状態での縦断面図、図７（ｂ）は、図７（ａ）における部分拡大図、図７（ｃ）は、耳栓９１Ｂを耳介Ｅへ装着する一過程での縦断面図である。

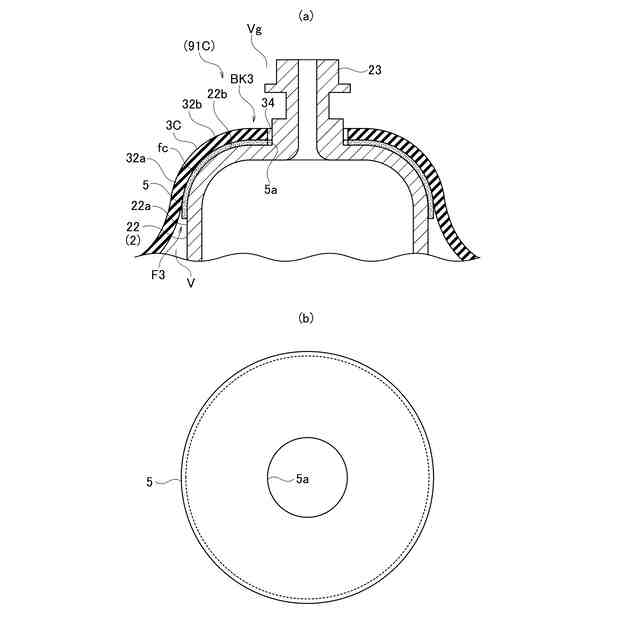

図８は、実施例３の耳栓９１Ｃの断面図であり、図８（ａ）は、耳栓９１Ｃの耳介Ｅにおける通常装着状態での縦断面図、図８（ｂ）は、弁構造ＢＫ３で用いるフィルタ部材５の平面図である。

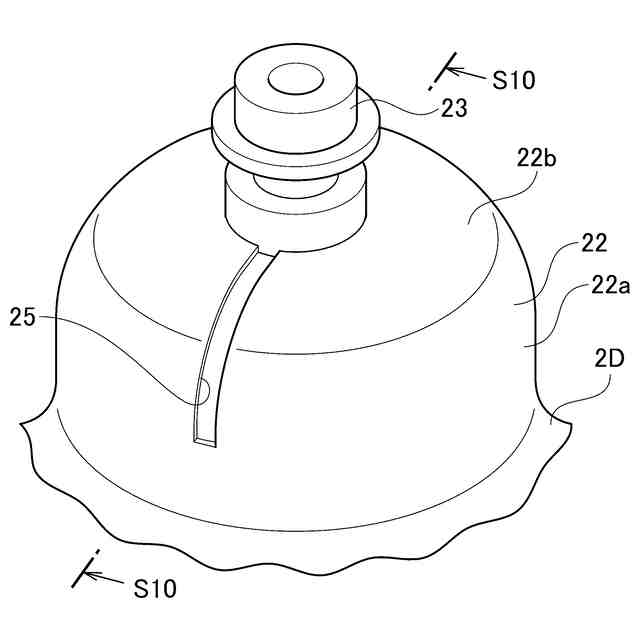

図９は、実施例４の耳栓９１Ｄの弁構造ＢＫ４が有する内ハウジング２Ｄを示す部分斜視図である。
図１０は、実施例４の耳栓９１Ｄの断面図である。
図１１は、実施例５の耳栓９１Ｅの部分斜視図である。
図１２は、実施例５の耳栓９１Ｅの断面図である。
【発明を実施するための形態】
【０００９】
本発明の実施の形態に係る耳装着具を、実施例１～５の耳栓９１，９１Ｂ，９１Ｃ，９
１Ｄ，９１Ｅにより説明する。
【００１０】
（実施例１）
実施例１の耳栓９１の概要を、図１及び図２を参照して説明する。
以下に説明する耳栓９１は、右耳用であり、左耳用は前後対称形状となる。説明の便宜
のため、前後上下左右の各方向を図１及び図２に示された矢印の方向に規定する。
上下方向は、耳栓９１の装着者の起立姿勢での天地方向であり、前後方向は頭部の前後
方向に対応する。左右方向は、頭部の左右方向に対応する。
（【００１１】以降は省略されています）
