公開番号2025176042
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025138654,2024146822
出願日2025-08-22,2017-05-16
発明の名称リアルタイムデータ取得・記録システムビューワ
出願人ウィ-トロニックス,リミティッドライアビリティカンパニー,WI-TRONIX,LLC
代理人個人,個人,個人
主分類H04N 21/472 20110101AFI20251126BHJP(電気通信技術)
要約【課題】迅速な緊急対応に備え、修理及び経路変更の有効性を検証し、乗員の業務と安全性の監視を行う。
【解決手段】データエンコーダ、搭載データマネジャ及び少なくとも1つのローカルメモリモジュールを含む移動資産用のデータ取得・記録システム(DARS)及びビューワであって、DARSは、少なくとも1つの360度カメラからのビデオデータを処理し、そのデータの圧縮レコードを少なくとも1秒毎にローカルメモリモジュールに記憶し、準リアルタイムモードでは5分毎に5分のデータからなるフルレコードを遠隔メモリモジュールに保存し、リアルタイムモードでは1秒に1回以上、最大1/10秒に1回データのレコードをアップロードして遠隔メモリモジュールにビデオデータをストリーミングする。これにより、遠隔にいるユーザは、ウェブブラウザ又はバーチャルリアリティ装置を介してさまざまな表示モードで映像、音声及びデータを検分できる。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１つの移動資産からのデータを処理、保存、及び転送するためのシステムであって、
少なくとも１台の３６０度カメラ、少なくとも１台の固定カメラ、及び少なくとも１台のマイクの少なくとも１つと、
前記少なくとも１つの３６０度カメラ、前記少なくとも１つの固定カメラ及び前記少なくとも１つのマイクロフォンのうちの前記少なくとも１つからの少なくとも１つのデータ信号に基づくビデオ及びオーディオデータを受信するように設定された、前記移動資産に搭載のマルチメディア管理システムと、
少なくとも１つのローカルメモリコンポーネント、搭載データマネージャ、及びデータエンコーダを含み、前記マルチメディア管理システムから前記ビデオデータ及びオーディオデータを受信するように設定されている、前記移動資産に搭載のデータレコーダと、
を備え、
前記データエンコーダは、前記ビデオ及びオーディオデータに基づいて、ビデオデータ及びオーディオデータを符号化データに符号化するように設定されており、
前記搭載データマネージャは、前記少なくとも１つのローカルメモリコンポーネントに、前記ビデオデータおよびオーディオデータを記憶するように設定され、
複製処理がリアルタイムモードである場合は０．１秒～１秒までの範囲内であり、前記複製処理が準リアルタイムモードである場合は０．１秒～５分の範囲内において、設定可能な第１の所定速度にて、前記符号化データを、遠隔データリポジトリに、無線データリンクを介して自律的に複製する、遠隔データマネージャと、
をさらに備え、
遠隔ユーザ及び機内インシデントの少なくとも一方が、前記設定可能な第１の所定速度の変更を開始し、
表示装置を備えるウェブクライアントと、
前記ウェブクライアントと無線通信し、かつ前記少なくとも１つの移動資産に関する指定された３６０度視野のビデオデータ及びオーディオデータを含む第１の要求と、遠隔に位置するユーザに表示される前記３６０度視野のビデオデータ及び前記オーディオデータの指定ビューモードを求める第２の要求を受信するように設定されたウェブサーバと、
前記遠隔データリポジトリと無線通信し、かつ前記少なくとも１つの移動資産に関する前記指定された３６０度視野のビデオデータ及びオーディオデータを受信するように設定された前記ウェブサーバと、
前記少なくとも１つの移動資産に関する前記指定された３６０度視野のビデオデータ及びオーディオデータを前記遠隔ユーザによって要求された前記指定ビューモードで表示するように構成された前記表示装置と、
をさらに備える、システム。
続きを表示（約 1,700 文字）【請求項２】
前記少なくとも１つの移動資産に関する前記指定された３６０度視野のビデオデータ及びオーディオデータを前記指定ビューモードで受信及び表示するように設定されたバーチャルリアリティ装置、
をさらに備える、請求項１に記載のシステム。
【請求項３】
前記指定ビューモードが、魚眼ビュー、デワープビュー、パノラマビュー、ダブルパノラマビュー、及びクワッドビューのうちのいずれか１つである、
請求項１に記載のシステム。
【請求項４】
少なくとも１つの移動資産からのデータを処理、保存、及び転送するためのシステムであって、
少なくとも１台の３６０度カメラ、少なくとも１台の固定カメラ、及び少なくとも１台のマイクの少なくとも１つと、
前記少なくとも１つの３６０度カメラ、前記少なくとも１つの固定カメラ及び前記少なくとも１つのマイクのうちの前記少なくとも１つからの少なくとも１つのデータ信号に基づいて、前記少なくとも１つの移動資産に関するビデオデータ及びオーディオデータを受信するように設定された、前記移動資産に搭載のマルチメディア管理システムと、
少なくとも１つのローカルメモリコンポーネント、搭載データマネージャ、及びデータエンコーダを含み、前記マルチメディア管理システムから前記ビデオデータ及びオーディオデータを受信するように設定されている、前記移動資産に搭載のデータレコーダと、
を備え、
前記データエンコーダは、前記ビデオデータ及びオーディオデータに基づいて、前記ビデオデータ及びオーディオデータを符号化データに符号化するように設定されており、
前記搭載データマネージャは、符号化データを中間データセグメントに追加しており、
前記搭載データマネージャは、前記少なくとも１つのローカルメモリコンポーネントに、設定可能な第１の所定速度にて前記中間データセグメントを記憶するように設定されており、
前記設定可能な第１の所定速度は、データ記憶処理がリアルタイムモードである場合は０．１秒～１秒の範囲内であり、前記データ記憶処理が準リアルタイムモードである場合は０．１秒～５分の範囲内であり、
遠隔ユーザおよび機内インシデントの少なくとも一方が、前記設定可能な第１の所定速度の変更を開始し、
前記搭載データマネージャは、前記搭載データマネージャから前記無線データリンクを介して受信した前記データセグメントを遠隔データリポジトリに記憶するように設定されており、
表示装置を備えるウェブクライアントと、
前記ウェブクライアントと無線通信し、かつ指定された３６０度視野のビデオデータ及び前記少なくとも１つの移動資産に関するデータを含む第１の要求と、前記遠隔に位置するユーザに表示される前記ビデオデータ及び前記オーディオデータの指定ビューモードを含む第２の要求を受信するように設定された、前記移動資産から離れたウェブサーバと、
前記遠隔データリポジトリと無線通信し、かつ前記少なくとも１つの移動資産に関する前記指定された３６０度視野の前記ビデオデータおよび前記オーディオデータを受信するように設定された前記ウェブサーバと、
前記少なくとも１つの移動資産に関する前記指定された３６０度視野のビデオ及びオーディオデータを前記遠隔ユーザが要求した前記指定ビューモードで表示するように構成された前記表示装置と、
をさらに備える、システム。
【請求項５】
前記少なくとも１つの移動資産に関する前記指定された３６０度視野のビデオデータ及びオーディオデータを前記指定ビューモードで受信及び表示するように設定されたバーチャルリアリティ装置、
をさらに備える、請求項４に記載のシステム。
【請求項６】
前記指定ビューモードが、魚眼ビュー、デワープビュー、パノラマビュー、ダブルパノラマビュー、及びクワッドビューのうちのいずれか１つである、
請求項４に記載のシステム。

発明の詳細な説明【技術分野】
【０００１】
関連出願への相互参照
本願は、法律で認められている範囲で、２０１６年５月１６日に提出された米国仮出願
第６２／３３７，２２５号に対する優先権を主張し、２０１６年５月１６日に出願された
米国仮出願第６２／３３７，２２７号に対する優先権を主張し、２０１６年５月１６日に
提出された米国仮出願第６２／３３７，２２８号に対する優先権を主張し、２０１７年５
月１５日に提出された米国非仮出願第１５／５９５，６５０号に対する優先権を主張し、
かつその継続であり、その内容は、その全体が参照により本明細書に組み込まれる。
続きを表示（約 4,100 文字）【０００２】
本開示は、高価値移動資産で使用されるリアルタイムデータ取得・記録システムからの
映像、画像及びデータを検分するシステム及び方法に関する。
【背景技術】
【０００３】
機関車、航空機、大量輸送システム、鉱山機械、運搬可能な医療機器、貨物、船舶、軍
用船などの高価値移動資産は、通常、搭載型データ取得・記録「ブラックボックス」シス
テム及び／又は「イベントレコーダ」システムを採用している。イベントデータレコーダ
やフライトデータレコーダなどのデータ取得・記録システムは、インシデント調査、乗員
の業務評価、燃費分析、メンテナンス計画、及び予測診断に使用されるさまざまなシステ
ムパラメータをログに残す。典型的なデータ収集記録システムは、デジタル及びアナログ
入力ならびに圧力スイッチ及び圧力トランスデューサを備え、様々な搭載のセンサ装置か
らのデータを記録する。記録されたデータは、速度、移動した距離、場所、燃料レベル、
１分間当たりのエンジン回転数（ＲＰＭ）、流体レベル、運転者制御、圧力、現在及び予
測される天候条件及び周囲条件などのパラメータを含むことができる。基本的事象及び動
作データに加えて、映像及び音声事象／データ記録機能も、これらの同じ移動資産の多く
に配備されている。通常、資産が絡む事件が発生し、調査が必要とされた後、データレコ
ーダが回収されると、そのデータレコーダからデータが抽出される。ところが、データレ
コーダが回復できない、又は他の理由でデータが利用できない状況が発生することがある
。このような状況では、データ取得・記録システム又はそのデータへの物理的アクセスが
利用可能であるかどうかにかかわらず、データ収集記録システムによって取得された事象
及び動作データ、映像データ、及び音声データなどのデータが迅速に必要とされる。
【発明の概要】
【課題を解決するための手段】
【０００４】
本開示は、概して、高価値移動資産で使用されるリアルタイムデータ取得・記録システ
ムに関する。本明細書の教示は、高価値移動資産上でリアルタイムデータ取得・記録シス
テムによって記録された事象及び動作データ、映像データ、及び音声データなどのデータ
へのリアルタイム又は準リアルタイムのアクセスを提供することができる。本明細書に記
載する、少なくとも１つの移動資産からのデータを処理、記憶、及び転送する方法の一実
装は、移動資産に搭載のマルチメディア管理システムを使用して、少なくとも１つの３６
０度カメラ、少なくとも１つの固定カメラ及び少なくとも１つのマイクロフォンのうちの
少なくとも１つからの少なくとも１つのデータ信号に基づくデータを受信することと、そ
のデータを、移動資産に搭載のデータレコーダを用いて受信することと、そのデータレコ
ーダのデータエンコーダを使用して、そのデータに基づくビットストリームを含むレコー
ドを符号化することと、そのデータレコーダの搭載データマネジャを使用して、そのデー
タ及びそのレコードのうちの少なくとも一方をそのデータレコーダの少なくとも１つのロ
ーカルメモリコンポーネントに設定可能な第１の所定頻度にて記憶することと、を含む。
【０００５】
本明細書に記載する、少なくとも１つの移動資産からのデータを表示する方法の一実装
は、ウェブサーバを使用して、少なくとも１つの移動資産の指定マルチメディアデータ及
び指定ビューモードを含むリクエストを受信することと、そのウェブサーバを使用して、
その少なくとも１つの移動資産の指定マルチメディアデータを遠隔メモリコンポーネント
から受信することと、表示装置を使用して、その少なくとも１つの移動資産の指定マルチ
メディアデータをその指定ビューで表示することとを含む。
【０００６】
本明細書に記載する、リアルタイムデータ取得・記録システムの一実装は、少なくとも
１つの３６０度カメラ、少なくとも１つの固定カメラ及び少なくとも１つのマイクロフォ
ンのうちの少なくとも１つと、移動資産に搭載のマルチメディア管理システムであって、
少なくとも１つの３６０度カメラ、少なくとも１つの固定カメラ及び少なくとも１つのマ
イクロフォンのうちの少なくとも１つからの少なくとも１つのデータ信号に基づくデータ
を受信するように構成されたシステムと、少なくとも１つのローカルメモリコンポーネン
ト、搭載データマネジャ、及びデータエンコーダを含み、マルチメディア管理システムか
らのデータを受信するように構成された移動資産に搭載のデータレコーダと、そのデータ
に基づくビットストリームを含むレコードを符号化するように設定されたデータエンコー
ダと、そのデータ及びそのレコードのうちの少なくとも一方を少なくとも１つのローカル
メモリコンポーネントに設定可能な第１の所定頻度で記憶するように設定された搭載デー
タマネジャとを含む。
【０００７】
本開示のこれらの態様及び他の態様における変形を、以下でさらに詳細に説明する。
【図面の簡単な説明】
【０００８】
本明細書の説明を添付の図面を参照して行うが、いくつかの図面では同様の参照番号で
同様の部品を示している。

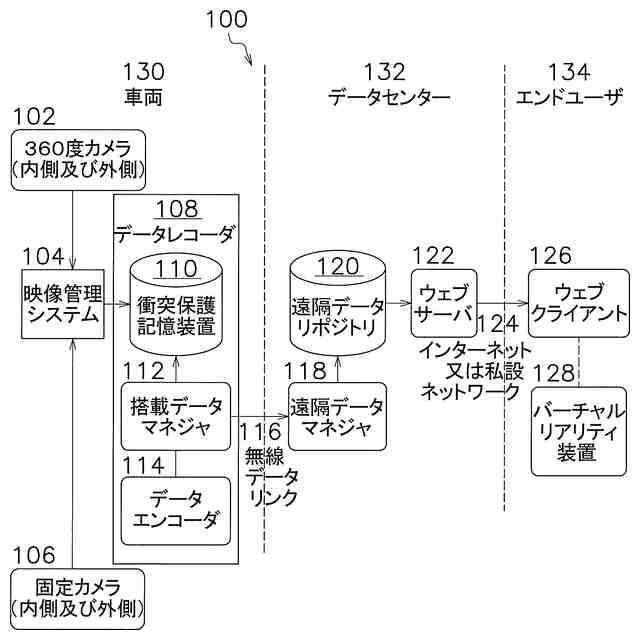

本開示の実装による例示的なリアルタイムデータ取得・記録システムの現場設置を示す図。

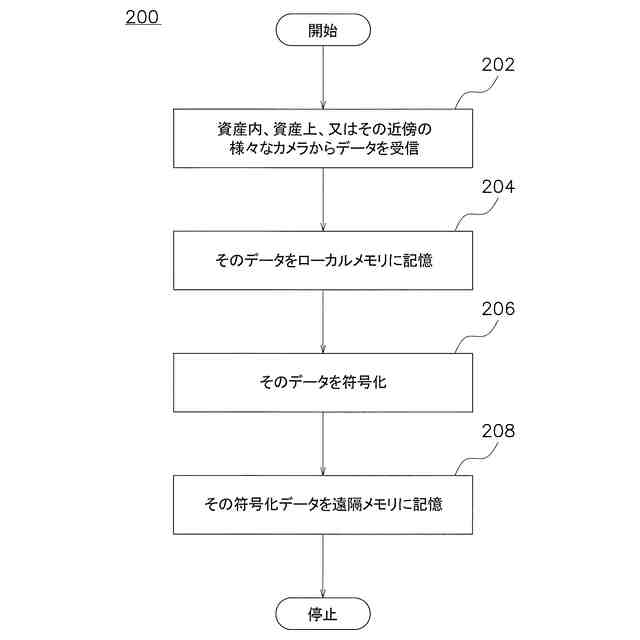

本開示の実装による、移動資産からの映像データ、音声データ、及び／又は情報を記録する処理を示すフロー図。

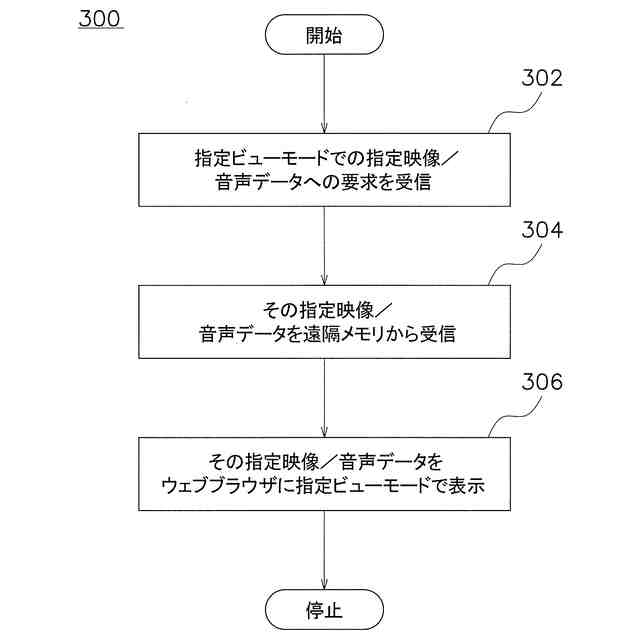

本開示の実装による、移動資産からの記録された映像データ、音声データ、及び／又は情報を表示する処理を示すフロー図。
本開示の実装による、リアルタイムデータ取得・記録システムの３６０度カメラの例示的魚眼ビューを示す図。
本開示の実装による、リアルタイムデータ取得・記録システムの３６０度カメラの例示的パノラマ表示を示す図。
本開示の実装による、リアルタイムデータ取得・記録システムの３６０度カメラの例示的クワッドビューを示す図。
本開示の実装による、リアルタイムデータ取得・記録システムの３６０度カメラの例示的デワープビューを示す図。
【発明を実施するための形態】
【０００９】
本明細書に記載のリアルタイムデータ取得・記録システムは、資産所有者、操作者、調
査者などの遠隔に位置するユーザに、高価値資産に関連する事象及び動作データ、映像デ
ータ、及び音声データなどの広範なデータへのリアルタイム又は準リアルタイムのアクセ
スを提供する。このデータ取得・記録システムは、データレコーダを介してその資産に関
するデータを記録し、事故の発生前、発生時及び発生後に遠隔データリポジトリ及び遠隔
地にいるユーザにデータをストリーミングする。そのデータは、リアルタイム又は準リア
ルタイムで遠隔データリポジトリにストリーミングされ、少なくとも事故又は緊急事態の
発生時までの情報を利用可能にし、これにより、指定データのダウンロード要請、ファイ
ルの位置特定及び転送、そのデータを検分する特殊アプリケーションの使用と目的として
、資産が絡む事故を調査するために「ブラックボックス」を見つけてダウンロードする必
要性を実質的に排除し、資産上のデータレコーダと交信する必要性を排除することになる
。本開示のシステムは、典型的な記録能力を保持しながら、事故の発生前、発生時及び発
生後に遠隔データリポジトリ及び遠隔エンドユーザにデータをストリーミングする能力を
追加して有する。大半の状況において、データは既に取得され、遠隔データリポジトリに
保存されているため、データレコーダに記録された情報は冗長で不要となる。
【００１０】
本開示のシステム以前では、事件が発生し調査が必要となった後に、「ブラックボック
ス」又は「イベントレコーダ」からデータが抽出された。「ブラックボックス」が記録し
た時間セグメントを含むデータファイルは、「ブラックボックス」からダウンロードされ
て取り出され、独自のソフトウェアを有するユーザによって検分されなければならなかっ
た。そのユーザは、資産への物理的又は遠隔アクセスを得て、「ブラックボックス」から
ダウンロードすべき所望のデータを選択し、その所望情報を含むファイルを計算装置にダ
ウンロードし、その計算装置で動作するカスタムアプリケーションを使用して、その所望
データを有する適切なファイルを探し出さなければならない。本開示のシステムでは、ユ
ーザがこれらのステップを実行する必要性を排除しており、そのユーザは、所望データへ
とナビゲートする一般的なウェブブラウザを使用するだけでよい。遠隔に位置するユーザ
は、一般的なウェブブラウザにアクセスすると、そのブラウザが、選択した資産に関する
所望データにユーザをナビゲートして、リアルタイム又は準リアルタイムでその資産の運
用効率及び安全性を検分及び分析することができる。
