公開番号2025175398
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081484
出願日2024-05-20
発明の名称溶銑滓液面判定方法、高炉操業方法及び溶銑滓液面判定装置
出願人JFEスチール株式会社
代理人個人,個人,個人,個人
主分類C21B 5/00 20060101AFI20251126BHJP(鉄冶金)
要約【課題】高炉の炉内の溶銑滓の液面の状態を判定し得る、溶銑滓液面判定方法及び装置を提供する。

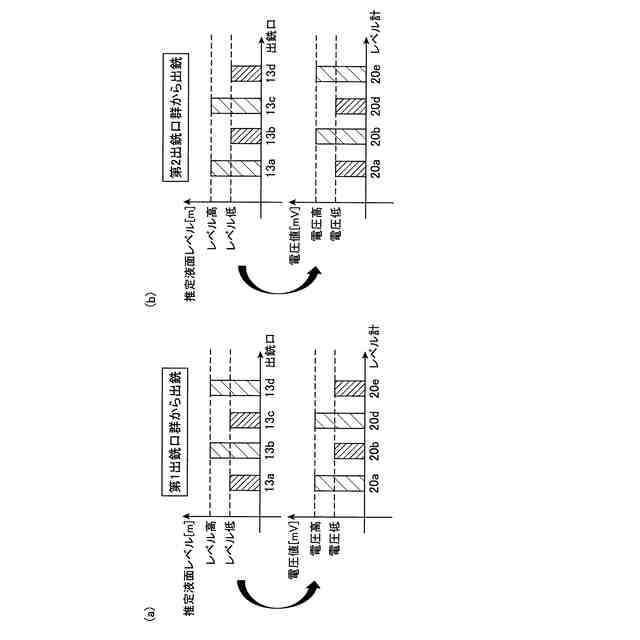

【解決手段】溶銑滓液面判定方法は、炉体の周方向に4つ以上の出銑口が設けられる高炉において、溶銑滓の出銑が同じ時期に行われる2つ以上の出銑口を含む第1出銑口群、及び、第1出銑口群による出銑が行われる時期に出銑を行わない2つ以上の出銑口を含む第2出銑口群を特定するステップと、第1出銑口群に含まれる出銑口に対応して炉体の周方向の位置に設けられる2つ以上のレベル計からの第1計測値群、及び、前記第2出銑口群に含まれる出銑口に対応して炉体の周方向の位置に設けられる2つ以上のレベル計からの第2計測値群を取得するステップと、第1計測値群の積である第1指標、及び、第2計測値群の積である第2指標を用いて、溶銑滓の液面の高低割合を算出するステップと、高低割合に基づいて、溶銑滓の液面の状態を判定する判定ステップと、を有する。
【選択図】図8
特許請求の範囲【請求項１】
炉体の周方向に４つ以上の出銑口が設けられる高炉において、炉内の溶銑滓の液面の状態を判定する溶銑滓液面判定方法であって、

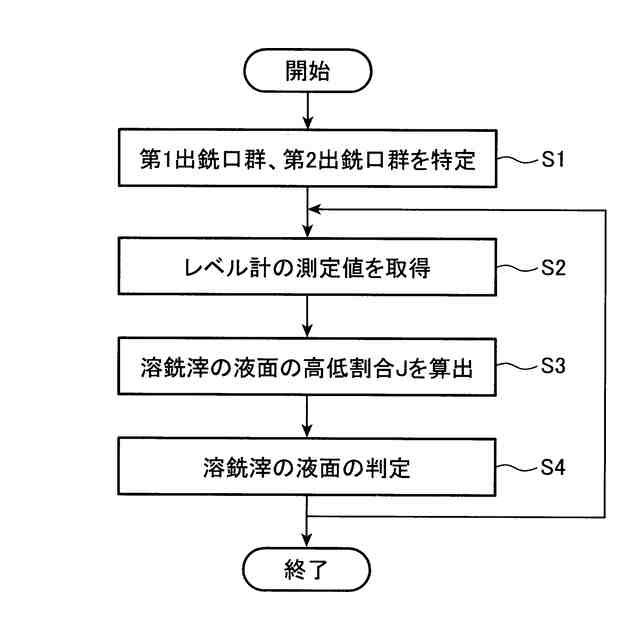

溶銑滓の出銑が同じ時期に行われる２つ以上の出銑口を含む第１出銑口群、及び、前記第１出銑口群による出銑が行われる時期に出銑を行わない２つ以上の出銑口を含む第２出銑口群を特定する特定ステップと、

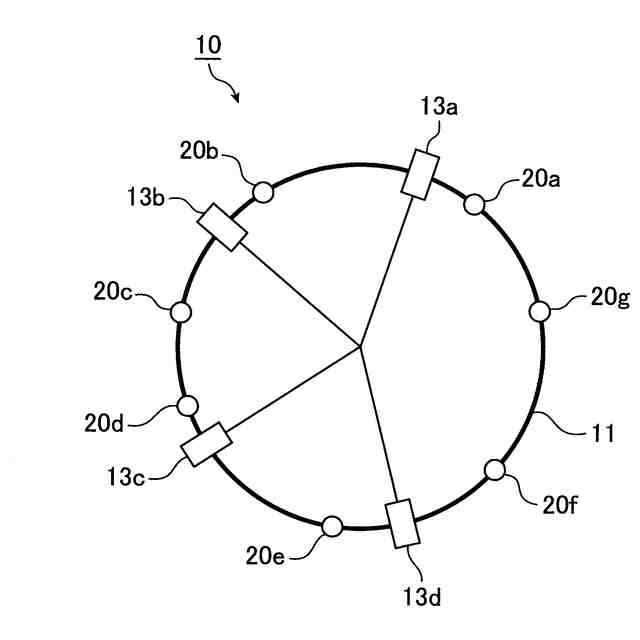

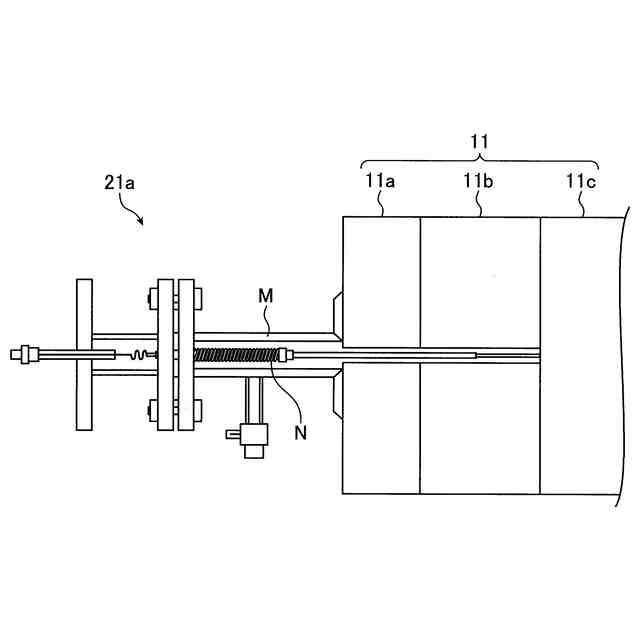

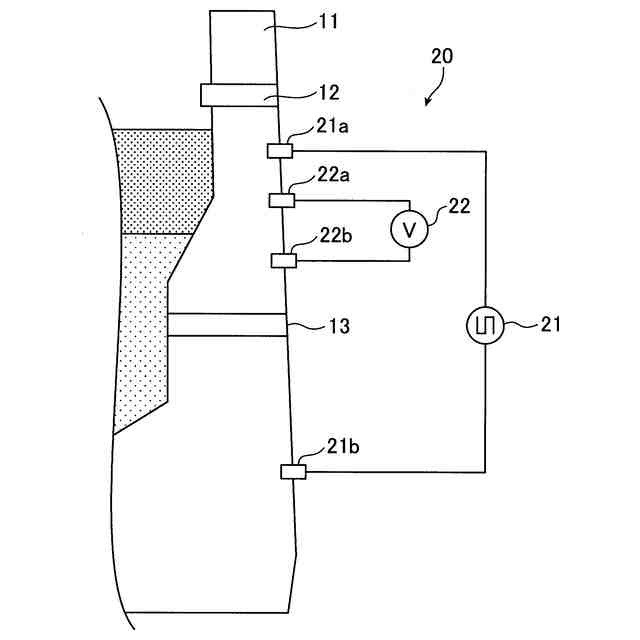

前記第１出銑口群に含まれる出銑口に対応して前記炉体の周方向の位置に設けられる２つ以上のレベル計からの第１計測値群、及び、前記第２出銑口群に含まれる出銑口に対応して前記炉体の周方向の位置に設けられる２つ以上のレベル計からの第２計測値群を取得する取得ステップと、
前記第１計測値群の積である第１指標、及び、前記第２計測値群の積である第２指標を用いて、溶銑滓の液面の高低割合を算出する算出ステップと、
前記算出ステップにて算出される前記高低割合に基づいて、溶銑滓の液面の状態を判定する判定ステップと、
を有する、溶銑滓液面判定方法。
続きを表示（約 950 文字）【請求項２】
前記高低割合は、前記第１指標と前記第２指標との比又は前記第１指標と前記第２指標との比を底とする冪である、請求項１に記載の溶銑滓液面判定方法。
【請求項３】
前記高炉は前記炉体の周方向に４つの出銑口が設けられ、
前記特定ステップにおいて、溶銑滓の出銑が同じ時期に行われる２つの出銑口を含む第１出銑口群、及び、前記第１出銑口群による出銑が行われる時期に出銑を行わない２つの出銑口を含む第２出銑口群を特定する、請求項１に記載の溶銑滓液面判定方法。
【請求項４】
前記高炉は前記炉体の周方向に４つの出銑口が設けられ、
前記特定ステップにおいて、溶銑滓の出銑が同じ時期に行われる２つの出銑口を含む第１出銑口群、及び、前記第１出銑口群による出銑が行われる時期に出銑を行わない２つの出銑口を含む第２出銑口群を特定する、請求項２に記載の溶銑滓液面判定方法。
【請求項５】
請求項１～４の何れか１項に記載の溶銑滓液面判定方法における溶銑滓の液面の状態の判定の結果に基づいて、炉内への送風量及びコークス装入量の少なくとも一方の操業条件を変更する、高炉操業方法。
【請求項６】

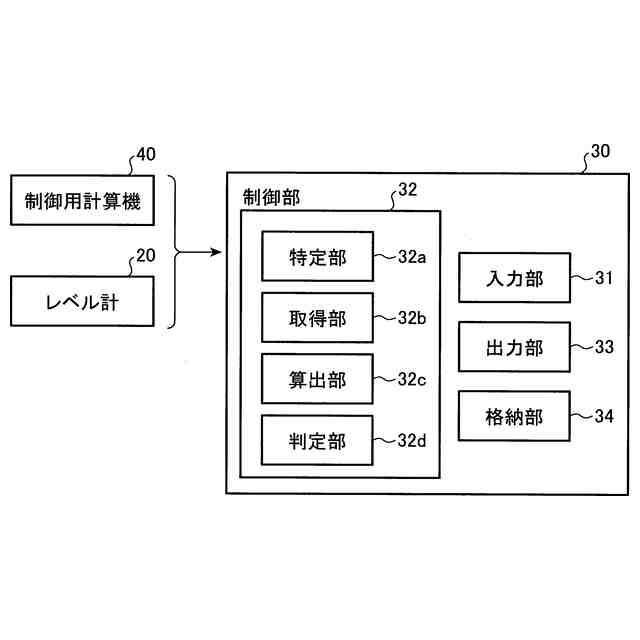

炉体の周方向に４つ以上の出銑口が設けられる高炉において、炉内の溶銑滓の液面の状態を判定する溶銑滓液面判定装置であって、
溶銑滓の出銑が同じ時期に行われる２つ以上の出銑口を含む第１出銑口群、及び、前記第１出銑口群による出銑が行われる時期に出銑を行わない２つ以上の出銑口を含む第２出銑口群を特定する特定部と、
前記第１出銑口群に含まれる出銑口に対応して前記炉体の周方向の位置に設けられる２つ以上のレベル計からの第１計測値群、及び、前記第２出銑口群に含まれる出銑口に対応して前記炉体の周方向の位置に設けられる２つ以上のレベル計からの第２計測値群を取得する取得部と、
前記第１計測値群の積である第１指標、及び、前記第２計測値群の積である第２指標を用いて、溶銑滓の液面の高低割合を算出する算出部と、
算出される前記高低割合に基づいて、溶銑滓の液面の状態を判定する判定部と、
を有する、溶銑滓液面判定装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高炉の炉内の溶銑滓の液面の状態を判定し得る溶銑滓液面判定方法、高炉操業方法及び溶銑滓液面判定装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
高炉は、羽口から吹き込まれた高温空気及び酸素とコークス及び微粉炭との反応により生成された高温還元ガスにより、鉄鉱石の昇温、還元、溶解を促進し、羽口の下方に設けられた出銑口から銑鉄及びスラグを排出することで、銑鉄を生産する設備である。高炉の操業においては、炉底に溶銑と溶滓（スラグ）が貯留され、これらを出銑口から排出（出銑）することにより炉内の物質収支が調整される。しかし、出銑口からの溶銑及び溶滓（以下、これらを合わせて「溶銑滓」と言う。）の出銑作業においては、炉内の溶銑滓の液面の高さ（溶銑滓レベル）の変動に起因して、操業上のトラブルを招く恐れがある。
【０００３】
具体的に、炉内において溶銑滓レベルが所定の高さを超えた場合、炉内におけるガスの通気性が悪化し、安定的な操業の維持が困難となる恐れがある。特に、溶銑滓レベルが送風用の羽口の高さまで上昇した場合、溶滓により羽口が閉塞され、操業不能に陥ることとなる。よって、高炉の安定的な操業を維持するためには、炉内の溶銑滓レベルを適正に管理することが重要となり、従来から各種の研究がなされてきた。
【０００４】
特許文献１は、高炉鉄皮表面において複数個の電位測定点を高さ方向に間隔を開けて設け、電位測定点の間で電位差を測定するに際し、高炉炉体円周方向における複数の個所で電位差を測定し、電位差測定値の平均値に基づいて高炉内の溶銑滓レベルを評価する方法を開示する。
【０００５】
特許文献２は、高炉の炉壁を構成する煉瓦に、少なくとも１対の電極を取付け、取付けた電極を用いて電気抵抗を測定することにより、溶銑滓レベルを連続的に測定する方法を開示する。
【０００６】
特許文献３は、高炉の操業条件に関する値を入力値とし、溶滓を透過しにくい低透過相を炉底部に配置させることを仮定する、物質収支に基づく物理モデルを用いることで、低透過相により区切られた複数の領域ごとに、溶滓を含む溶銑滓の液面レベルを算出する方法を開示する。
【先行技術文献】
【特許文献】
【０００７】
特開２００３－１５５５０７号公報
特開昭５９－１４０３０９号公報
特開２０２３－１８５４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、上記従来技術には、以下のような課題がある。
【０００９】
特許文献１には、炉体円周方向の複数個所、好ましくは４個所以上において鉄皮表面での高さ方向の電位差を測定し、測定した複数個所の電位差を平均化することにより、ノイズやドリフトの影響を相殺して溶銑滓レベルの推定精度を向上し得ることが記載されている。しかし、溶銑滓レベルの炉体円周方向における平均的な高さを推定できても、炉体円周方向において溶銑滓レベルの液面が不均一に形成され、例えば液面が局所的に上昇する状態までは把握できない。そのため、例えば、溶銑滓の液面レベルが局所的に上昇する状況において、通気性が悪化した際の対処を適切に実行できない恐れがある。
【００１０】
特許文献２は、高炉の炉壁を構成する煉瓦の電気抵抗を測定することにより、溶銑滓レベルを連続的に測定する方法を記載する。そして、特許文献２には、電気抵抗を測定する電極を炉底の円周方向において対向する位置に配置することにより、溶銑滓レベルが偏った場合であっても、平均的な溶銑滓レベルを推定できるとの事項が記載されている。しかし、溶銑滓レベルの平均的な高さを推定することができても、炉体円周方向における液面レベルが不均一に形成される状態を把握することはできない。
（【００１１】以降は省略されています）
