公開番号2025173445
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024090301
出願日2024-05-14
発明の名称排水口に取り付ける排水装置のリリース排水機構。
出願人株式会社日本ピット
代理人
主分類E03C 1/23 20060101AFI20251119BHJP(上水;下水)
要約【課題】食品工場における排水装置での排水溜りを無くして雑菌の繁殖防止、臭気の発生防止、汚れの付着防止を図り、定期的な洗浄を合理的に短時間にして省力化を有利に可能にし、又排水桝等の設置有効深さを小さく、排水本管勾配を含めた設備深さを大幅に浅くして設備コストの低減を図るリリース排水機構を提供する。
【解決手段】上部にグレーチング蓋101を載置し、その下方に網籠102を設け、その下方の空間の底部にリリース排水機構200を接続し、前記リリース排水機構200に排水管300を連結し、前記リリース排水機構200は、上端部の着脱部にネジ機構とつかみ部のユニット202を設け、前記ユニット202の下方に筒状排出管203を接続し、前記筒状排出管203の下部の排水口に導入排水重量で開口作動するカウンターウエイト付設のリリース弁205を配設したことを特徴とするリリース排水機構。
【選択図】図1
特許請求の範囲【請求項１】
上部にグレーチング蓋（１０１）を載置し、その下方に網籠（１０２）を設け、その下方の空間の底部にリリース排水機構（２００）を接続し、前記リリース排水機構（２００）に排水管（３００）を連結し、前記リリース排水機構（２００）は、上端部の着脱部にネジ機構とつかみ部のユニット（２０２）を設け、前記ユニット（２０２）の下方に筒状排出管（２０３）を接続し、前記筒状排出管（２０３）の下部の排水口（２０８）に導入排水重量で開口作動するカウンターウエイト（２０６）付設のリリース弁（２０５）を配設したことを特徴とする排水装置のリリース排水機構。
続きを表示（約 160 文字）【請求項２】
前記排水装置は、排水桝１００又は床排水口５００又は排水パン６００であることを特徴とする請求項１に記載の排水装置のリリース排水機構。
【請求項３】
前記リリース排水機構（２００）の内面に有機混入物の付着防止塗料（２０７）を塗布したことを特徴とする請求項１に記載のリリース排水機構。

発明の詳細な説明【技術分野】
【０００１】
本発明は、排水桝又は床排水口又は排水パン等の排水装置において、排水口近傍に、排水溜り及び含有有機物などが付着残留しないようにして悪臭の発生を抑制するリリース排水機構に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来の排水桝をはじめとする排水口の仕様は、上端部に通水用のグレーチング蓋を載置し、その下方に網籠を設け、下部に空間を設け、その底部に水封機構を介して排水管に連結したものである。
ところで従来、例えば排水桝における前記水封機構は、排水の一部がある水位以上になったところで排水管に排出するため、食品工場における排水桝等は、この水封機構における排水溜りでの雑菌の繁殖、臭気の発生、汚れの付着が著しい。このため定期的に洗浄するが洗浄には多くの時間と労力を要している。又設置有効深さが大きく、排水本管勾配を含めた設備深さが増大し設備コスト増となる。
【発明の開示】
【】
【発明を解決しようとする課題】
【０００３】
本発明は、食品工場における排水桝又は床排水口又は排水パン等の排水装置での排水溜りを無くして雑菌の繁殖防止、臭気の発生防止、汚れの付着防止を図り、定期的な洗浄を合理的に短時間にして省力化を有利に可能にし、又排水桝等の設置有効深さを小さく、排水本管勾配を含めた設備深さを浅くして設備コストの低減を図るリリース排水機構を提供するものである。
【課題を解決する為の手段】
【０００４】
前述の課題を解決する本校案の技術的特徴は次の（１）～（３）に記載の通りである。
（１）、排水装置の上部にグレーチング蓋（１０１）を載置し、その下方に網籠（１０２）を設け、その下方の空間の底部にリリース排水機構（２００）を接続し、前記リリース排水機構（２００）に排水管（３００）を連結し、前記リリース排水機構（２００）は、上端部の着脱部にネジ機構とつかみ部のユニット（２０２）を設け、前記ユニット（２０２）の下方に筒状排出管（２０３）を接続し、前記筒状排出管（２０３）の下部の排水口（２０８）に導入排水重量で開口作動するカウンターウエイト（２０６）付設のリリース弁（２０５）を配設したことを特徴とする排水装置のリリース排水機構。
（２）、前記排水装置は排水桝又は床排水口又は排水パンであることを特徴とする前記（１）に記載の排水装置のリリース排水機構。
（３）、前記リリース排水機構（２００）の内面に有機混入物の付着防止塗料（２０７）を塗布したことを特徴とする前記（１）に記載の排水装置のリリース排水機構。
【発明の効果】
【０００５】
本発明の前記排水装置における、前記リリース排水機構は、前記特徴のリリース弁付きの筒状排出管により、排水桝の設置有効深さを小さくし、排水本管勾配を含めた設備深さを浅くして設備コストの低減を図り、また食品工場における排水桝での排水溜りを無くして雑菌の繁殖防止、臭気の発生防止、汚れの付着防止を図り、定期的な洗浄を合理的に短時間にして省力化を有利に可能にする。
【図面の簡単な説明】
【０００６】

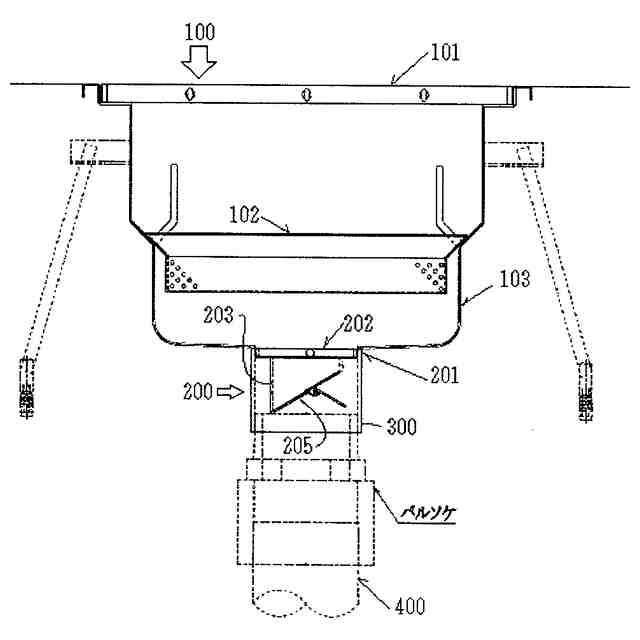

排水装置として排水桝にリリース排水機構を適用した実施例１であり全体構成を示す縦断面説明図ある。
図１の排水桝におけるリリース排水機構２００のリリース弁２０５の閉止状態を示す縦断面説明図である。
図２におけるリリース弁２０５の開口状態を示す縦断面説明図である。
図２に示すリリース弁２０５を底側から見た底面説明図である。
排水装置として床排水口５００に前記リリース排水機構を適用した実施例２を示す簡略断面図である。

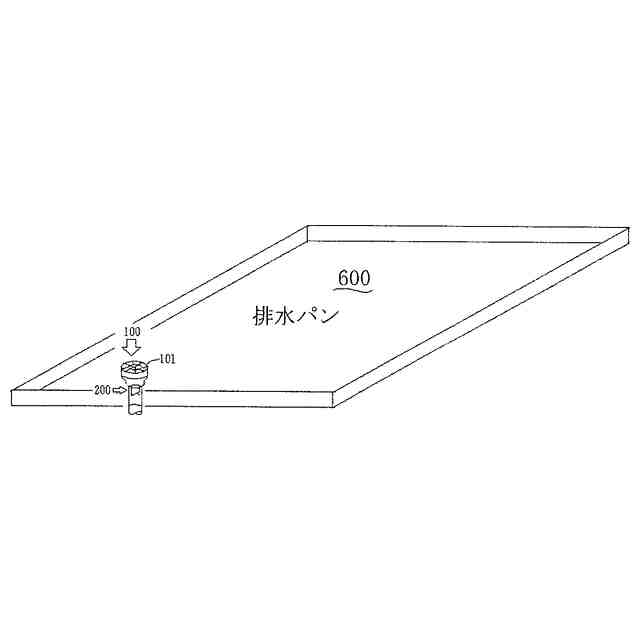

排水装置として排水パン６００に前記リリース排水機構を適用した実施例３を示す簡略斜視図である。
【発明の実施するための形態】
【０００７】
本発明を実施する為の形態について図１～図５に示す実施例と共に説明をする。本例は排水装置として排水桝にリリース排水機構を適用した例である。
【実施例】
【０００８】
実施例１は排水装置として排水桝１００にリリース排水機構を適用した例である。
図１～図４において、排水桝１００は、グレーチング蓋１０１と、排水中の夾雑物を網目部で収集する網籠１０２とその下部に空間を持つ桝本体１０３と、リリース排水機構２００とからなる。
前記グレーチング蓋１０１と網籠１０２は上方に着脱可能に載置してある。
【０００９】
リリース排水機構２００は、桝本体１０３の底部開口部に排出管３００を接続し、排出管３００内に筒状排出管２０４を螺合接続し、この筒状排出管２０４の上部螺合部にはネジ加工と回転用のつかみ棒からなる螺合ユニット２０２を設え、筒状排出管２０４の下部の斜め切りの排水口２０８には菅内導入排水重量で開口作動するリリース弁２０５を配設してある。
リリース弁２０５は、筒状排出管２０４内に導入された排水重量で開口作動するためのカウンターウエイト２０６を付設してある。
また排出管３００の下端部は排水集合管４００に連結してある。
【００１０】
カウンターウエイト２０６の重量Ｃｗとリリース弁２０５の重量Ｂｗとの重量関係は、リリース弁２０５の閉時はＣｗ＞Ｂｗにして、リリース弁２０５の開時はＣｗ＜Ｂｗ＋αにする。つまり筒状排出管２０４内に排水がない場合は常にリリース弁２０５を閉止状態にし、少しの排水量αが流入するとリリース弁２０５を開状態にして残留水を排出し、排水の残留を抑制する。
（【００１１】以降は省略されています）
