特許ウォッチ

公開番号2025172540
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024078097
出願日2024-05-13
発明の名称低置換度セルロースエーテル球状微粒子及びそれを用いた化粧料用組成物並びに低置換度セルロース球状微粒子の製造方法
出願人信越化学工業株式会社
代理人個人
主分類A61K 8/73 20060101AFI20251118BHJP(医学または獣医学;衛生学)
要約【課題】
本発明の目的は、二硫化炭素の使用の有無に関係なく、用いられる化粧料用組成物の使用感の向上に寄与し得る低置換度セルロースエーテル球状微粒子を提供することにある。
【解決手段】

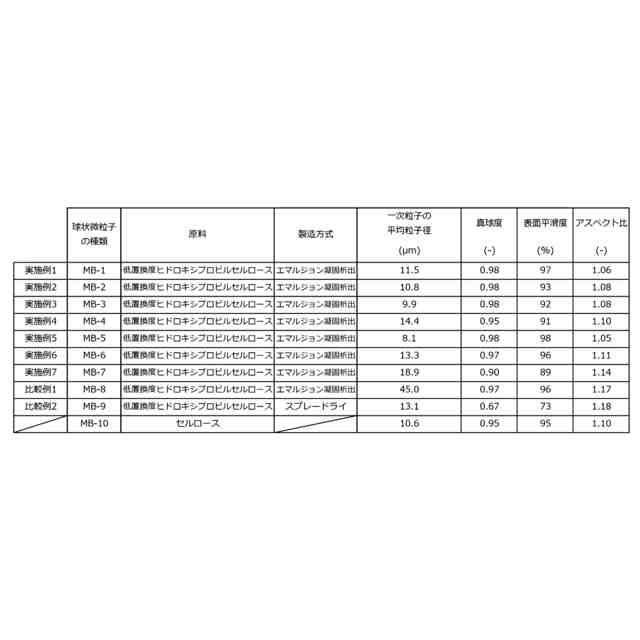

上記目的は、一次粒子の乾式レーザー回折法による体積基準の平均粒子径(D₅₀)が1μm～30μmであり、真球度が0.75～1.0であり、かつ表面平滑度が75%～100%である低置換度セルロースエーテル球状微粒子などにより解決される。
【選択図】なし

特許請求の範囲【請求項１】
一次粒子の乾式レーザー回折法による体積基準の平均粒子径（Ｄ
５０
）が１μｍ～３０μｍであり、真球度が０．７５～１．０であり、かつ表面平滑度が７５％～１００％である低置換度セルロースエーテル球状微粒子。
続きを表示（約 710 文字）【請求項２】
更に、低置換度セルロースエーテルの置換モル数が０．０５～１．０である請求項１に記載の低置換度セルロースエーテル球状微粒子。
【請求項３】

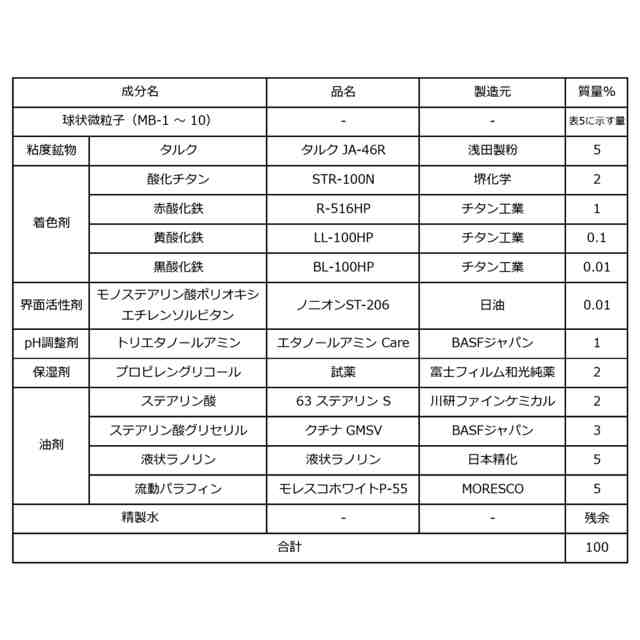

請求項１又は２に記載の低置換度セルロースエーテル球状微粒子と油剤とを含む化粧料用組成物。
【請求項４】
更に、水を含む請求項３に記載の化粧料用組成物。
【請求項５】
請求項１又は２に記載の低置換度セルロースエーテル球状微粒子の製造方法であって、

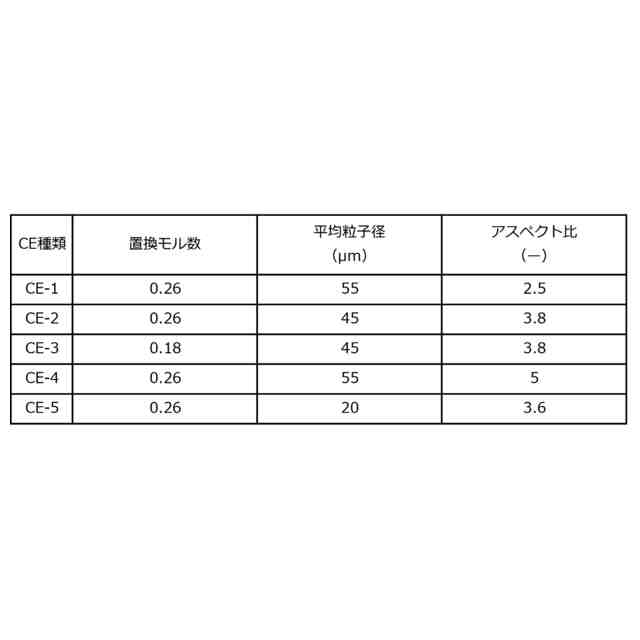

（１）原料である低置換度セルロースエーテルのアルカリ水溶液と非水溶性溶媒とを体積比１：９９～４０：６０で混合して、Ｗ／Ｏ型の低置換度セルロースエーテルエマルジョン液を得る工程と、
（２）原料である酸水溶液と非水溶性溶媒とを体積比１：９９～４０：６０で混合して、Ｗ／Ｏ型の酸性水溶液エマルジョン液を得る工程と、
（３）Ｗ／Ｏ型の低置換度セルロースエーテルエマルジョン液とＷ／Ｏ型の酸性水溶液エマルジョン液とを混合して、請求項１又は２に記載の低置換度セルロースエーテル球状微粒子を得る工程と
を含む前記方法。
【請求項６】
前記工程（１）の原料は更に界面活性剤を含む、及び／又は前記工程（２）の原料は更に界面活性剤を含む請求項５に記載の低置換度セルロースエーテル球状微粒子の製造方法。
【請求項７】
前記非水溶性溶媒は、それぞれ独立して、シリコーン油及び炭素数５～１０の炭化水素系溶媒からなる群から選択される少なくとも１種の非水溶性溶媒である請求項５に記載の低置換度セルロースエーテル球状微粒子の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、低置換度セルロースエーテル球状微粒子、低置換度セルロースエーテル球状微粒子を用いた化粧料用組成物及び低置換度セルロース球状微粒子の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
球状微粒子は、その粒子特性から、艶消し剤、滑り剤、ブロッキング防止剤等の剤形として様々な分野で用いられている。また、球状微粒子は、伸展性等の特性を向上させることを目的としてメーキャップ用の化粧料にも使用されている。しかし、近年、マイクロプラスチックによる海洋汚染等の環境問題により、化粧料に配合される球状微粒子の構成材料が、石油由来の合成素材から天然由来の天然素材へと移行しつつある。
【０００３】
天然素材からなる球状微粒子としては、特開平５－２００２８６号公報（特許文献１）及び特開平１１－１８１１４７号公報（特許文献２）では、天然素材のセルロースが原料であるビスコース液を凝固及び再生して球状微粒子を製造する方法が開示されている。さらに、特開２００３－２５２９０２号公報（特許文献３）では、低置換度セルロースエーテルからなる分散液を噴霧乾燥させることにより球状微粒子を得る方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平５－２００２８６号公報
特開平１１－１８１１４７号公報
特開２００３－２５２９０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１及び特許文献２に記載の方法は、ビスコース液を製造するために環境汚染物質の可能性のある二硫化炭素が用いられるので、環境負荷の観点で好ましくない。
【０００６】
また、特許文献３に記載の方法は、低置換度セルロースエーテル分散液中の水分を噴霧乾燥で急速に蒸発させることから、粒子の収縮をもたらし、真球度及び表面平滑度の高い球状微粒子を得ることが困難である。結果として、特許文献３に記載の方法により得られる球状微粒子を含む化粧料用組成物は、肌に塗布した際の触感及び肌への伸びが不十分であり、使用感が劣る。
【０００７】
そこで、本発明は、上記事情に鑑みて、二硫化炭素の使用の有無に関係なく、用いられる化粧料用組成物の使用感の向上に寄与し得る低置換度セルロースエーテル球状微粒子を提供することを、本発明が解決しようとする課題とする。
【課題を解決するための手段】
【０００８】
本発明者らは、上記課題を解決するために鋭意研究を行う中で、環境負荷の低い原料を用いて低置換度セルロースエーテルの球状微粒子を得る方法について試行錯誤を繰り返した。その結果、本発明者らは、環境負荷の低い原料で構成される低置換度セルロースエーテルのＷ／Ｏ型エマルジョンを得て、これを析出凝固処理に供することにより、低置換度セルロースエーテル球状微粒子を得ることに成功した。
【０００９】

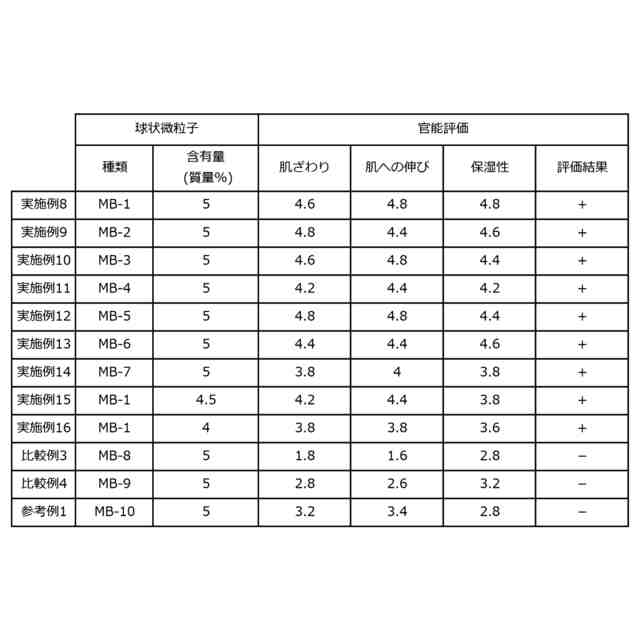

驚くべきことに、このようにして得られた低置換度セルロースエーテル球状微粒子は、一次粒子の平均粒子径が小さく、かつ真球度及び表面平滑度が高いものであった。このような特性により、該低置換度セルロースエーテル球状微粒子を用いて得られる化粧料用組成物は、肌への塗布性及び保湿性に優れ、使用感に優れるものであった。さらに驚くべきことに、該化粧料用組成物が有する使用感は、低置換度セルロースエーテル球状微粒子の添加量が少ない場合であっても得られた。
【００１０】
結果として、本発明者らは、遂に、本発明の課題を解決するものとして、一次粒子の平均粒子径、真球度及び表面平滑度が所定の範囲である低置換度セルロースエーテル球状微粒子などを創作することに成功した。本発明は、本発明者らによって初めて見出された知見及び成功例に基づいて完成するに至ったものである。
（【００１１】以降は省略されています）

関連特許
