公開番号2025169935
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025076655
出願日2025-05-02
発明の名称滑動可能パネルのためのローラ組立体
出願人シーアイアイロックエンジニアリングピーティーワイリミテッド,CiiLOCK Engineering PTY LTD
代理人個人,個人,個人
主分類E05D 15/06 20060101AFI20251107BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】構成要素の数を減らし、製造コストを低減したローラ組立体を提供する。
【解決手段】2つの端部支持ブロックと、端部ブロックの間に配置された複数のローラキャリッジと、各隣接するローラキャリッジのペアの間に配置されたそれぞれの中間支持ブロックとを備え、ローラキャリッジは、支持ブロックの傾斜側面と係合する傾斜側面を有し、側面の傾斜により、2つの端部ブロックが互いに向かって付勢されるときに、ローラキャリッジが滑動可能パネルの下面から離れるように付勢され、端部ブロックには、端部ブロックを滑動可能パネルの下面に直接固定する形成部が形成され、端部ブロックの少なくとも一方は、2つの部品で形成され、一方の部品は、滑動可能パネルに固定されることを可能にする形成部を有し、他方の部品は、ローラキャリッジと滑動可能に係合し、第1の部品に調整可能に接続されている。
【選択図】図5
特許請求の範囲【請求項１】

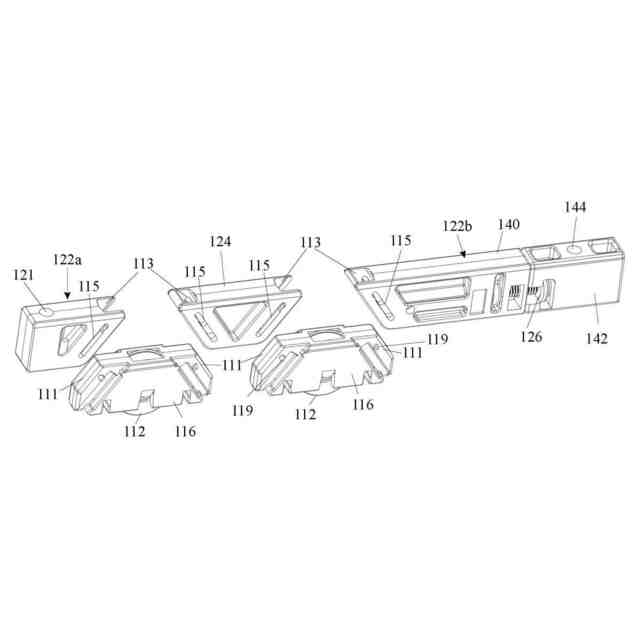

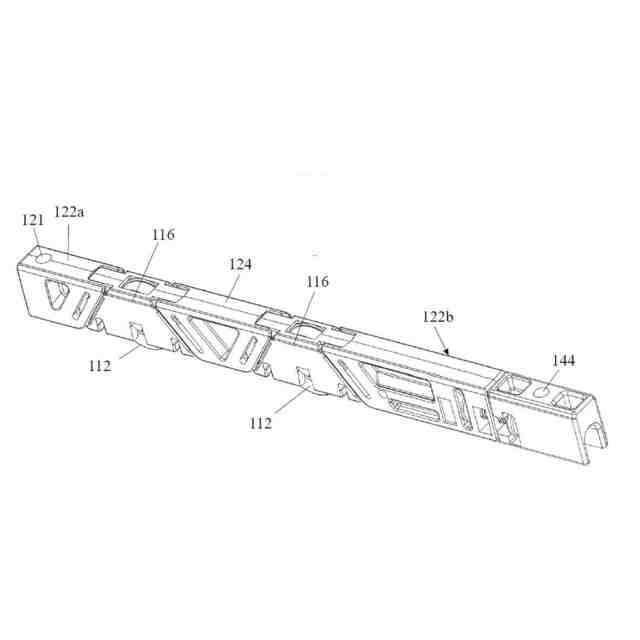

２つの端部支持ブロック（１２２ａ、１２２ｂ）と、
前記端部支持ブロック（１２２、１２２）の間に配置された複数のローラキャリッジ（１１６）と、
各隣接するローラキャリッジ（１１６）のペアの間に配置されたそれぞれの中間支持ブロック（１２４）と
を備える、複数の直列に配列された相互接続構成要素から形成された滑動可能パネルの下面に固定するためのローラ組立体であって、
前記ローラキャリッジ（１１６）は、滑動平面に沿って前記支持ブロック（１２２、１２４）の傾斜側面と係合する傾斜側面を有し、
この係合により、隣接する構成要素が前記滑動平面内で１つの方向に互いに対して滑動可能でありながら、滑動方向と直交する方向における前記滑動平面内での相対移動が防止され、前記滑動平面に対して垂直な方向への相対移動も防止され、
前記滑動平面の傾斜により、２つの前記端部ブロックが互いに向かって付勢されるときに、前記ローラキャリッジ（１１６）が前記滑動可能パネルの前記下面から離れるように付勢されるように構成され、
前記端部支持ブロック（１２２ａ、１２２ｂ）の各々には、前記端部ブロック（１２２ａ、１２２ｂ）が固定具を受け入れて、それぞれの前記端部ブロックを前記滑動可能パネルの前記下面に直接固定することが可能な形成部（１２１、１４４）が形成され、
前記ローラキャリッジによって前記滑動可能パネルの重量が支持されているときに、前記固定具のみで前記端部支持ブロック（１２２ａ、１２２ｂ）間の固定距離を十分に維持し、
前記端部支持ブロック（１２２ｂ）の少なくとも一方が、２つの部品（１４０、１４２）に形成され、一方の部品（１４２）は、前記部品が前記滑動可能パネルに固定されることを可能にする形成部を有し、他方の部品（１４４）は、ローラキャリッジ（１１６）と滑動可能に係合し、第１の部品（１４２）に調整可能に接続されることを特徴とする、ローラ組立体。
続きを表示（約 1,800 文字）【請求項２】
前記支持ブロック（１２２、１２４）及び前記ローラキャリッジ（１１６）の前記傾斜側面は、舌部（２３０）及び溝部（２３２）で互いに係合して、前記滑動平面内において前記滑動方向と直交する方向に相対的に移動するのを防止する、請求項１に記載のローラ組立体。
【請求項３】

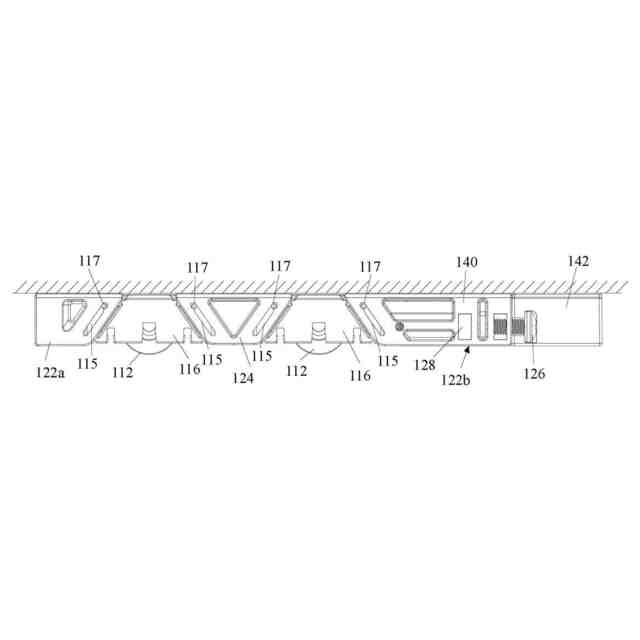

隣接する構成要素が前記滑動平面に対して垂直な方向に分離するのを防止しつつ、前記滑動方向に沿った移動を可能にするため、一方の構成要素に、他方の構成要素のスロット（１１５）内に捕捉されるピン（１１９）が設けられている、請求項１又は２に記載のローラ組立体。
【請求項４】
前記ローラキャリッジ（１１６）と前記支持ブロック（１２２、１２４）との間に留め具（１１７）が設けられて、前記組立体を滑動可能パネルに設置する際に補助するために、全ての構成要素を所定の相対的配向で保持する、請求項１から３のいずれか一項に記載のローラ組立体。
【請求項５】
前記留め具は、前記ピン（１１９）を受け入れるスロット（１１５）内の狭窄部（１１７）によって形成されている、請求項３に従属する請求項４に記載のローラ組立体。
【請求項６】
前記留め具は、前記舌部（２３０）の端部にある凹部（２３４）によって形成され、前記凹部（２３４）は、押圧嵌めにより、合わせ溝部（２３２）に形成された突出部（２３６）を受け入れる、請求項２に従属する請求項４に記載のローラ組立体。
【請求項７】
隣接する構成要素が分離するのを防止しつつ互いに対して滑動可能にするために、棒状要素が前記端部支持ブロックに滑動可能に接続されており、前記棒状要素間の接続は、設置時に前記ローラ組立体を一時的に所望の位置に保持するのに十分な強度をもつが、前記ローラ組立体の使用中に前記滑動可能パネルの荷重に耐えることはできない、請求項１に記載のローラ組立体。
【請求項８】
前記端部支持ブロックの前記形成部に係合する固定具により、滑動可能パネルの前記下面に固定された、請求項１から７のいずれか一項に記載のローラ組立体。
【請求項９】
２つの端部支持ブロック（１２２ａ、１２２ｂ）と、
前記端部支持ブロック（１２２、１２２）の間に配置された複数のローラキャリッジ（１１６）と、
各隣接するローラキャリッジ（１１６）のペアの間に配置されたそれぞれの中間支持ブロック（１２４）と
を備える、複数の直列に配列された相互接続構成要素から形成された滑動可能パネルの下面に固定するためのローラ組立体であって、
前記ローラキャリッジ（１１６）は、滑動平面に沿って前記支持ブロック（１２２、１２４）の傾斜側面と係合する傾斜側面を有し、
この係合により、隣接する構成要素が前記滑動平面内で１つの方向に互いに対して滑動可能でありながら、滑動方向と直交する方向における前記滑動平面内での相対移動が防止され、前記滑動平面に対して垂直な方向への相対移動も防止され、
前記滑動平面の傾斜により、２つの前記端部ブロックが互いに向かって付勢されるときに、前記ローラキャリッジ（１１６）が前記滑動可能パネルの前記下面から離れるように付勢されるように構成され、
前記端部支持ブロック（１２２ａ、１２２ｂ）の各々には、前記端部ブロックが固定具を受け入れて、それぞれの前記端部ブロックを前記滑動可能パネルの前記下面に直接固定することが可能な形成部（１２１、１４４）が形成され、
前記ローラキャリッジによって前記滑動可能パネルの重量が支持されているときに、前記固定具のみで前記端部支持ブロック間の固定距離を維持する働きをし、
隣接する構成要素間の係合により、前記構成要素が互いに分離するのを防止するように、前記構成要素が互いに対して滑動する範囲を制限する、ローラ組立体。
【請求項１０】
前記支持ブロック（１２２、１２４）及び前記ローラキャリッジ（１１６）の前記傾斜側面は、舌部（２３０）及び溝部（２３２）で互いに係合して、前記滑動平面内において前記滑動方向と直交する方向に相対的に移動するのを防止する、請求項９に記載のローラ組立体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、滑動可能パネルのためのローラ組立体に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
本発明は、出願人が特許文献１において提案したローラキャリッジ組立体を改良したものである。このような組立体を、添付図面の図１から図４に示している。図１は、同様の組立体の分解図であり、特許文献１の図１ａに対応する。図２及び図３は、この組立体の動作原理を実証する概略図である。これらの図は、本発明を理解するために必要な範囲で本明細書に記載しているが、不要な繰り返しを避けるために、特許文献１の全内容が参照により本明細書に組み込まれる。
【０００３】

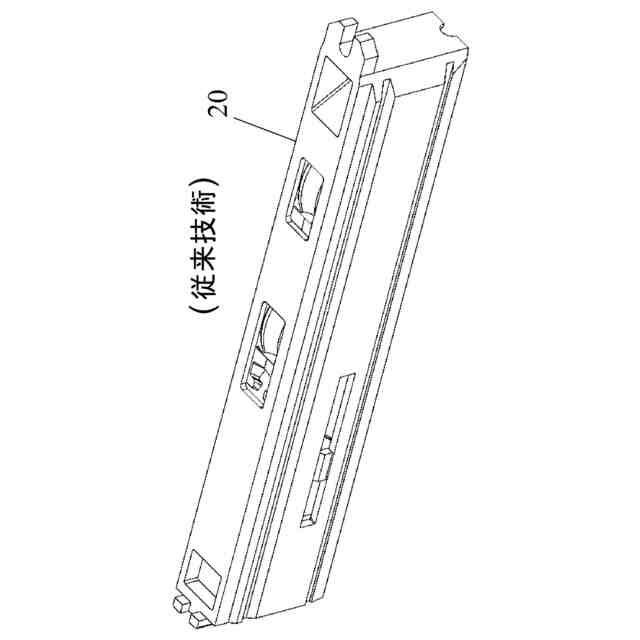

図１及び図４のローラキャリッジ組立体１０は、軸線１４によってローラキャリッジ１６に取り付けられたローラ１２を備える。各ローラキャリッジは、一般に台形形状をしており、傾斜側面が頂部に向かって先細になっている。この組立体は、図４に明確に示す筺体２０を備える。この筺体は、滑動可能パネルの下面に固定される。この筺体内には、２つの端部支持ブロック２２（図１には１つしか示されていない）と、２つの中間支持ブロック２４とが保持されている。ボルト２６とナット２８により、端部ブロック２２のうちの１つの位置を筺体２０に対して調整することができ、これにより２つの端部ブロック２２間の距離を短縮又は延長させることができる。
【０００４】
支持ブロック２２と支持ブロック２４は全て、ローラキャリッジ１６の傾斜側面と舌部及び溝部で係合する傾斜側面を有し、これらの構成要素は互いに対して滑動することができる。舌部及び溝部の形状により、構成要素は滑動方向に対して直角な任意の方向には引き離されないようになっている。
【０００５】

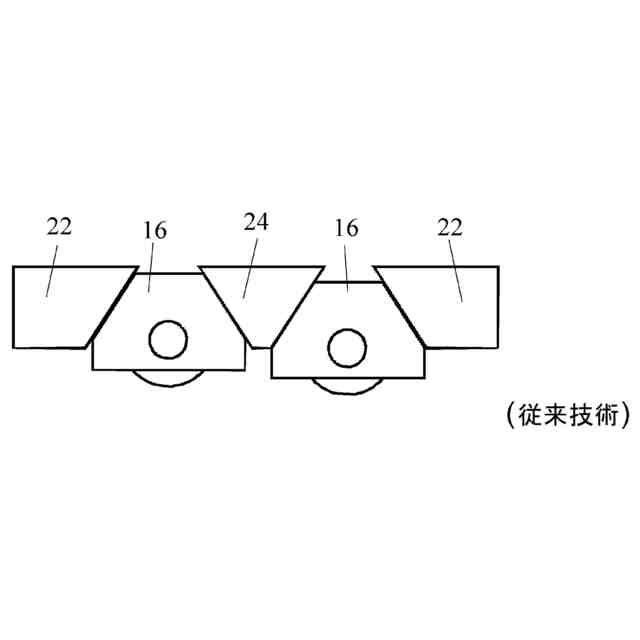

図２と図３との対比からわかるように、ボルト２６によって、矢印３０で表される力が構成要素を互いに向かって押すように作用するとき、ローラキャリッジ１６が下方に押されて、滑動可能パネルの高さを調整することができる。また、図３からもわかるように、ローラキャリッジに作用する反力が例えば地面の凹凸により不均一である場合、それらの高さは互いに独立して自動的に調整される。
【先行技術文献】
【特許文献】
【０００６】
英国特許出願公開第２５７３８７６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の目的は、特許文献１と同様の原理で動作するが、より構成要素の数を減らすことで製造コストを低減することができるローラ組立体を提供することである。
【課題を解決するための手段】
【０００８】
本目的は、本発明において、筺体を省略し、ホイールキャリッジ及び支持ブロックを筺体が不要となるように設計することによって達成される。
【０００９】
本発明によれば、添付の特許請求の範囲の請求項１に記載のローラ組立体が提供される。
【００１０】
いくつかの実施形態では、支持ブロック及びローラキャリッジの傾斜側面は、舌部及び溝部で互いに係合しており、滑動平面内において滑動方向と直交する方向に相対的に移動するのを防止している。
（【００１１】以降は省略されています）
