特許ウォッチ

公開番号2025169817
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074974
出願日2024-05-02
発明の名称内部に空間を有する断熱性および軽量性を付与した粒子
出願人山川産業株式会社
代理人個人,個人,個人,個人,個人,個人
主分類C01F 7/021 20220101AFI20251107BHJP(無機化学)
要約【課題】酸窒化アルミニウムと酸化アルミニウムを含む内部に空間を有する粒子を提供することを課題とする。
【解決手段】本発明は、内部に空間を有する粒子であって、前記粒子は、酸窒化アルミニウムと酸化アルミニウムを含み、前記酸窒化アルミニウムと酸化アルミニウムの合計に対して0.1重量%～90重量%の酸窒化アルミニウムを含む粒子を提供する。

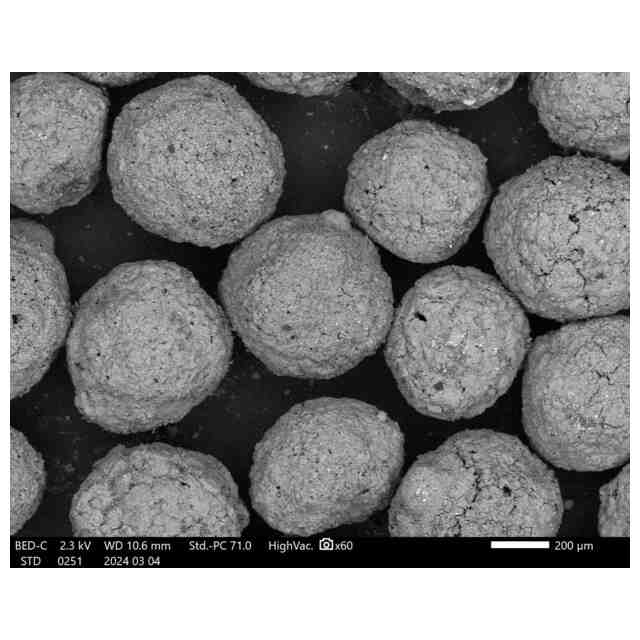

【選択図】図2
特許請求の範囲【請求項１】
内部に空間を有する粒子であって、
前記粒子は、酸窒化アルミニウムと酸化アルミニウムを含み、
前記酸窒化アルミニウムと酸化アルミニウムの合計に対して０.１重量％～９０重量％の酸窒化アルミニウムを含む粒子。
続きを表示（約 540 文字）【請求項２】

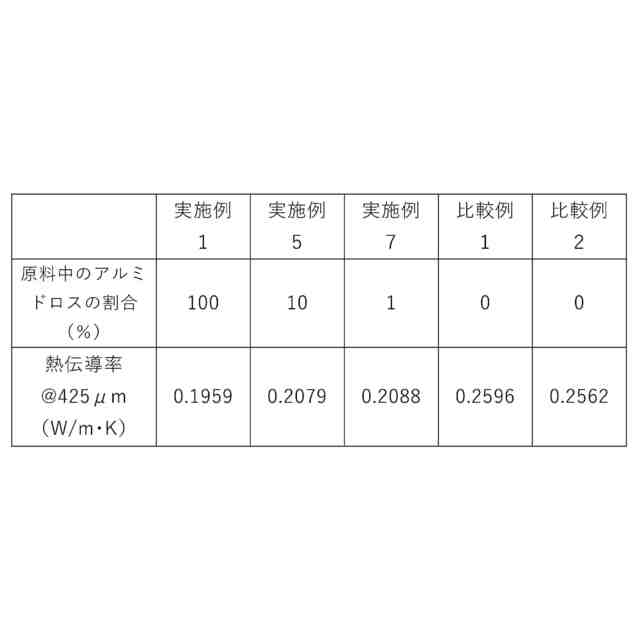

前記粒子の熱伝導率は、０.２３Ｗ／ｍ・Ｋ以下である、請求項１に記載の粒子。
【請求項３】
前記酸窒化アルミニウムと酸化アルミニウムの合計に対して０.５重量％～９０重量％の酸窒化アルミニウムを含む、請求項１に記載の粒子。
【請求項４】
前記粒子は略球形を有する請求項１に記載の粒子。
【請求項５】
１５００℃以上の耐火度を有する、請求項１に記載の粒子。
【請求項６】

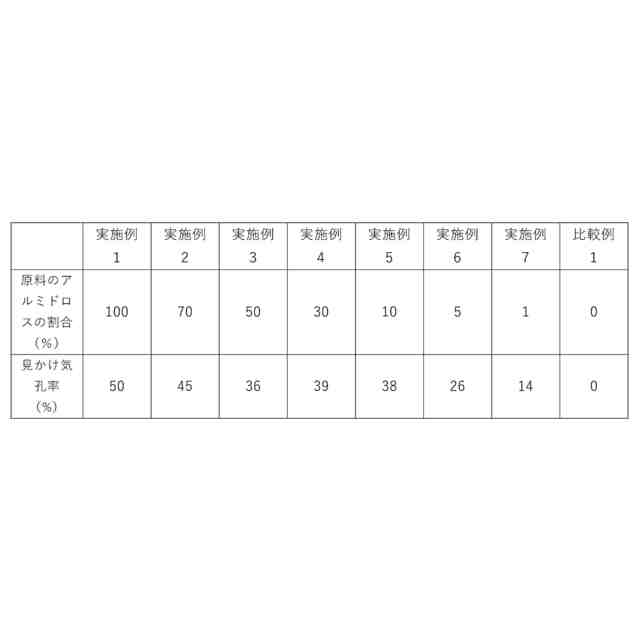

前記粒子の見かけ気孔率は、７％～６０％である、請求項１に記載の粒子。
【請求項７】
請求項１の粒子を骨材として含む断熱材又は耐火物。
【請求項８】
アルミドロスの溶融物又はアルミドロスと酸化アルミニウムとの溶融混合物を風砕造粒して得られる、内部に空間を有する粒子。
【請求項９】
窒化アルミニウムと酸化アルミニウムを含む原料を溶融させる工程と、溶融物を風砕する工程とを含む、内部に空間を有する粒子の製造方法。
【請求項１０】
前記窒化アルミニウムと酸化アルミニウムを含む原料はアルミドロスを含む原料である、請求項９に記載の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、内部に空間を有する粒子に関する。より具体的には、酸窒化アルミニウムと酸化アルミニウムを含む粒子である。さらに具体的には、内部に空間を有する断熱性および軽量性を付与した粒子である。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
一般に中空粒子は、熱伝導率が低いことがわかっている。また、この中空粒子の材料として酸化アルミニウムを使用している例が確認されている（例えば、大平洋ランダム社製の中空球電融アルミナBL）。
また、アルミの精錬の際に発生するアルミドロスは、国内で年間４０万ｔ発生している。このアルミドロスに水が触れるとアンモニアガスや水素ガスが発生するため、有効利用や保管が難しい。このため、アルミドロスのほとんどは産業廃棄物として処理されることが多い。アルミドロスの活用の例としてアルミドロスを用いた酸窒化アルミニウム質耐火物の製造方法が知られている（特開昭６１－２６１２７３号公報）。
【先行技術文献】
【特許文献】
【０００３】
特開昭６１－２６１２７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、酸化アルミニウムを含む中空粒子は、さほど熱伝導率が低くないため、第１の課題として、さらに熱導電率が低い粒子が必要であった。
また、上記特許文献１は、酸窒化アルミニウム質インゴットを作成しているのみであり、インゴットの内部に空間を有するようなものではない。このため、第２の課題として、耐火物に軽量化や断熱性の付与を目的とする場合、内部に空間を有する酸窒化アルミニウムを含む軽量な粒子が必要であった。
よって、本開示は、酸窒化アルミニウムと酸化アルミニウムを含む内部に空間を有する粒子を提供することを課題とする。
【課題を解決するための手段】
【０００５】
本開示は、内部に空間を有する粒子であって、前記粒子は、酸窒化アルミニウムと酸化アルミニウムを含み、前記酸窒化アルミニウムと酸化アルミニウムの合計に対して０.１重量％～９０重量％の酸窒化アルミニウムを含む、粒子を提供する。
【０００６】
本開示はまた、上記の粒子を骨材として含む断熱材又は耐火物を提供する。
【０００７】
本開示はまた、アルミドロスの溶融物又はアルミドロスと酸化アルミニウムとの混合溶融物を風砕して得られる、内部に空間を有する粒子を提供する。
【０００８】
本開示はまた、窒化アルミニウムと酸化アルミニウムを含む原料を溶融させる工程と、溶融物を風砕する工程とを含む、内部に空間を有する粒子の製造方法を提供する。
【０００９】
本開示はまた、酸窒化アルミニウムと酸化アルミニウムを含み、内部に空間を有する粒子の製造におけるアルミドロスの使用を提供する。
【発明の効果】
【００１０】
本開示の粒子は、酸窒化アルミニウムと酸化アルミニウムを含み、内部に空間を有することにより、断熱効果を有する。
【図面の簡単な説明】

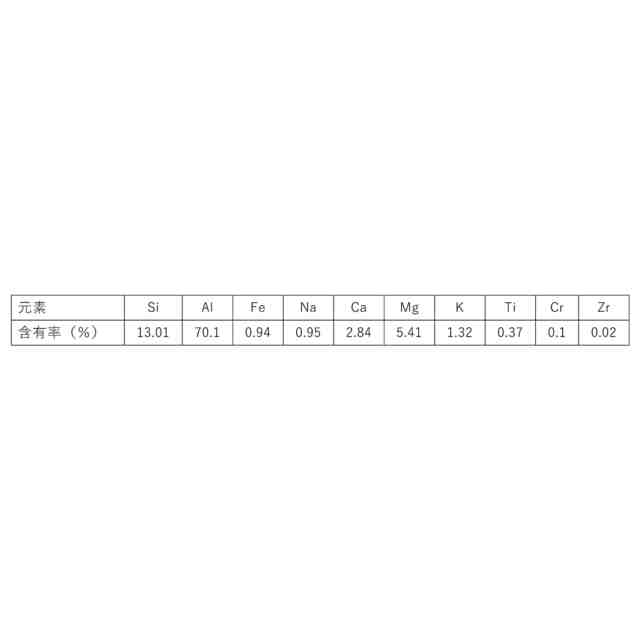

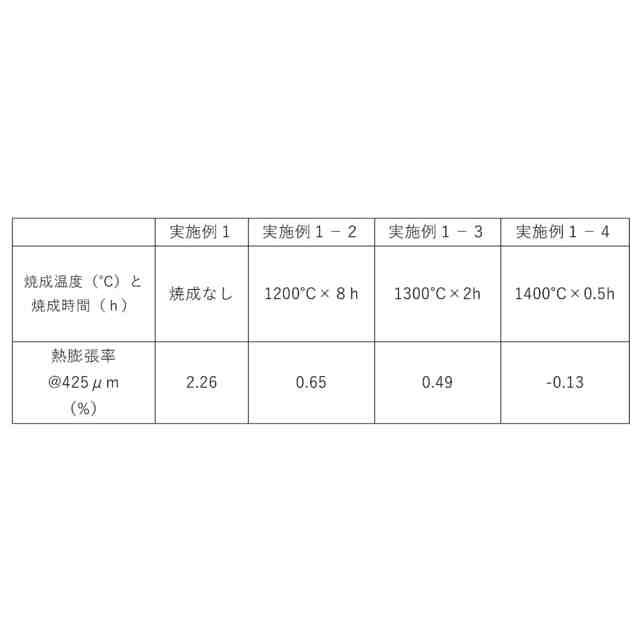

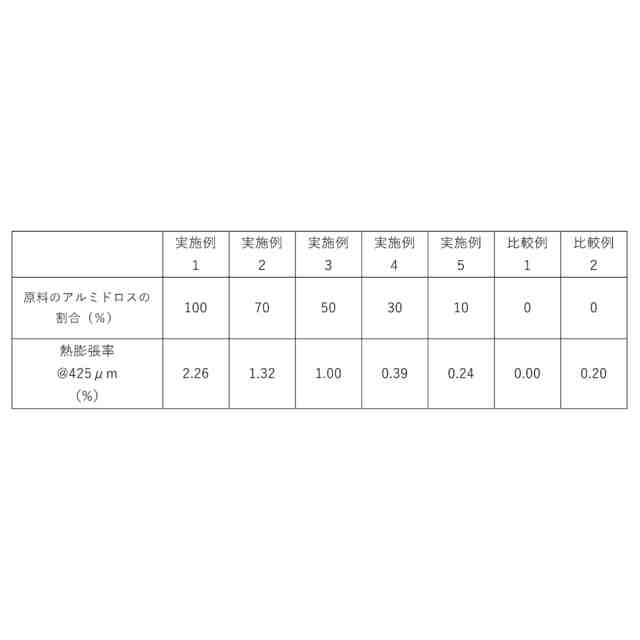

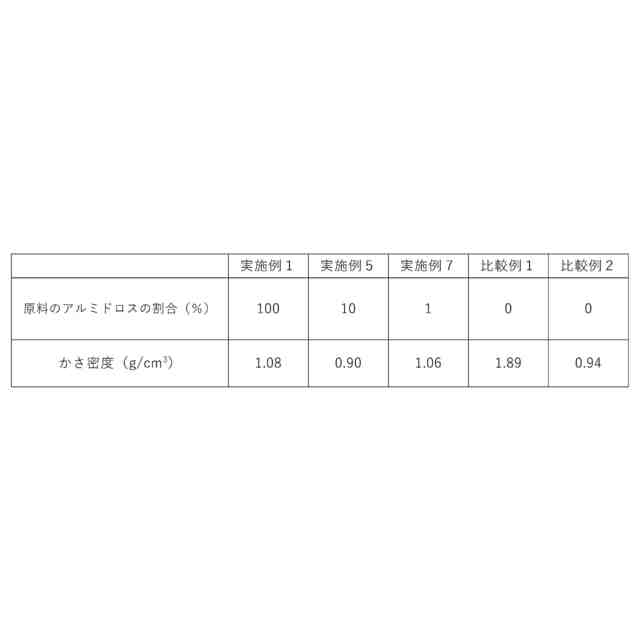

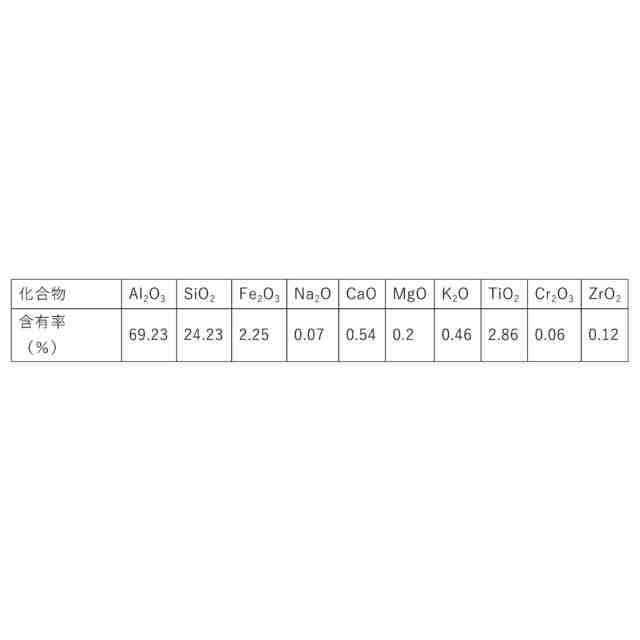

（【００１１】以降は省略されています）

関連特許
