特許ウォッチ

公開番号2025168735
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073443
出願日2024-04-30
発明の名称アルミナ粉末、無機粉末および樹脂組成物
出願人デンカ株式会社
代理人個人
主分類C01F 7/027 20220101AFI20251105BHJP(無機化学)
要約【課題】樹脂配合時における低粘度化および高熱伝導率化に優れたアルミナ粉末を提供する。
【解決手段】本発明のアルミナ粉末は、湿式によるレーザー回折散乱法で測定される体積頻度粒度分布が、第1ピークおよび第2ピークを含み、第1ピークの粒子径をd1、第2ピークの粒子径をd2、第1ピークと第2ピークとの間にある頻度が最も小さい凹部の粒子径をd3としたとき、d1が、1μm以上50μm未満、d2が、50μm以上150μm以下、および、d3²/d1×d2が、1.40以上を満たすものである。
【選択図】なし
特許請求の範囲【請求項１】
湿式によるレーザー回折散乱法で測定される体積頻度粒度分布が、第１ピークおよび第２ピークを含み、前記第１ピークの粒子径をｄ１、前記第２ピークの粒子径をｄ２、前記第１ピークと前記第２ピークとの間にある頻度が最も小さい凹部の粒子径をｄ３としたとき、
ｄ１が、１μｍ以上５０μｍ未満、
ｄ２が、５０μｍ以上１５０μｍ以下、および
ｄ３
２
／ｄ１×ｄ２が、１．４０以上を満たす、アルミナ粉末。
続きを表示（約 840 文字）【請求項２】
請求項１に記載のアルミナ粉末であって、
ｄ３／ｄ１が２．９０以上、およびｄ２／ｄ３が２．５０以下の少なくとも一方を満たす、アルミナ粉末。
【請求項３】
請求項１又は２に記載のアルミナ粉末であって、
前記第１ピークの頻度をＰ１、前記第２ピークの頻度をＰ２としたとき、
Ｐ２／Ｐ１が３．４０以上を満たす、アルミナ粉末。
【請求項４】
請求項１又は２に記載のアルミナ粉末であって、
前記体積頻度粒度分布における、小粒子側からの累積体積が１０％、５０％、９９％となる点の粒子径をＤ
１０
、Ｄ
５０
、Ｄ
９９
としたとき、
（Ｄ
９９
－Ｄ
１０
）／Ｄ
５０
が２．７０以下を満たす、アルミナ粉末。
【請求項５】
請求項１又は２に記載のアルミナ粉末であって、
前記体積頻度粒度分布における、小粒子側からの累積体積が５０％、９９％となる点の粒子径をＤ
５０
、Ｄ
９９
としたとき、
Ｄ
９９
／Ｄ
５０
が２．８０以下を満たす、アルミナ粉末。
【請求項６】
請求項１又は２に記載のアルミナ粉末であって、
アルミナの含有率が、質量換算で、９９．９質量％以上である、アルミナ粉末。
【請求項７】
請求項１又は２に記載のアルミナ粉末であって、
湿式フロー式画像解析装置を用いて測定される球形度が、０．９０以上である、アルミナ粉末。
【請求項８】
請求項１又は２に記載のアルミナ粉末と、前記アルミナ粉末以外の無機フィラーと、を含む、無機粉末。
【請求項９】
請求項１又は２に記載のアルミナ粉末および樹脂を含む、樹脂組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アルミナ粉末、無機粉末および樹脂組成物に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
これまでアルミナ粉末について様々な開発がなされてきた。この種の技術として、例えば、特許文献１に記載の技術が知られている。特許文献１には、平均粒子径（Ｄ５０）が５０μｍ以下であるアルミナ粉末が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１９３４９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、本発明者が検討した結果、上記特許文献１に記載のような、アルミナ粉末において、樹脂配合時における低粘度化および高熱伝導率化の点で改善の余地があることが判明した。
【課題を解決するための手段】
【０００５】
本発明者はさらに検討したところ、５０μｍ以上１５０μｍ以下の粒子径を有するアルミナ粗粉における粒度分布を比較的にシャープにすることにより、粒度分布がシャープなアルミナ粗粉、１μｍ以上５０μｍ未満の粒子径を有するアルミナ微粉と、樹脂とを配合した樹脂組成物における粘度を低減しつつも、熱伝導率を高められることを見出し、本発明を完成するに至った。
【０００６】
本発明の一態様によれば、以下のアルミナ粉末、無機粉末および樹脂組成物が提供される。
１．湿式によるレーザー回折散乱法で測定される体積頻度粒度分布が、第１ピークおよび第２ピークを含み、前記第１ピークの粒子径をｄ１、前記第２ピークの粒子径をｄ２、前記第１ピークと前記第２ピークとの間にある頻度が最も小さい凹部の粒子径をｄ３としたとき、
ｄ１が、１μｍ以上５０μｍ未満、
ｄ２が、５０μｍ以上１５０μｍ以下、および
ｄ３
２
／ｄ１×ｄ２が、１．４０以上を満たす、アルミナ粉末。
２．１．に記載のアルミナ粉末であって、
ｄ３／ｄ１が２．９０以上、およびｄ２／ｄ３が２．５０以下の少なくとも一方を満たす、アルミナ粉末。
３．１．又は２．に記載のアルミナ粉末であって、
前記第１ピークの頻度をＰ１、前記第２ピークの頻度をＰ２としたとき、
Ｐ２／Ｐ１が３．４０以上を満たす、アルミナ粉末。
４．１．～３．のいずれか一つに記載のアルミナ粉末であって、
前記体積頻度粒度分布における、小粒子側からの累積体積が１０％、５０％、９９％となる点の粒子径をＤ
１０
、Ｄ
５０
、Ｄ
９９
としたとき、
（Ｄ
９９
－Ｄ
１０
）／Ｄ
５０
が２．７０以下を満たす、アルミナ粉末。
５．１．～４．のいずれか一つに記載のアルミナ粉末であって、
前記体積頻度粒度分布における、小粒子側からの累積体積が５０％、９９％となる点の粒子径をＤ
５０
、Ｄ
９９
としたとき、
Ｄ
９９
／Ｄ
５０
が２．８０以下を満たす、アルミナ粉末。
６．１．～５．のいずれか一つに記載のアルミナ粉末であって、
アルミナの含有率が、質量換算で、９９．９質量％以上である、アルミナ粉末。
７．１．～６．のいずれか一つに記載のアルミナ粉末であって、
湿式フロー式画像解析装置を用いて測定される球形度が、０．９０以上である、アルミナ粉末。
８．１．～７．のいずれか一つに記載のアルミナ粉末と、前記アルミナ粉末以外の無機フィラーと、を含む、無機粉末。
９．１．～７．のいずれか一つに記載のアルミナ粉末および樹脂を含む、樹脂組成物。
【発明の効果】
【０００７】
本発明によれば、樹脂配合時における低粘度化および高熱伝導率化に優れたアルミナ粉末、それを用いた無機粉末および樹脂組成物が提供される。
【図面の簡単な説明】
【０００８】

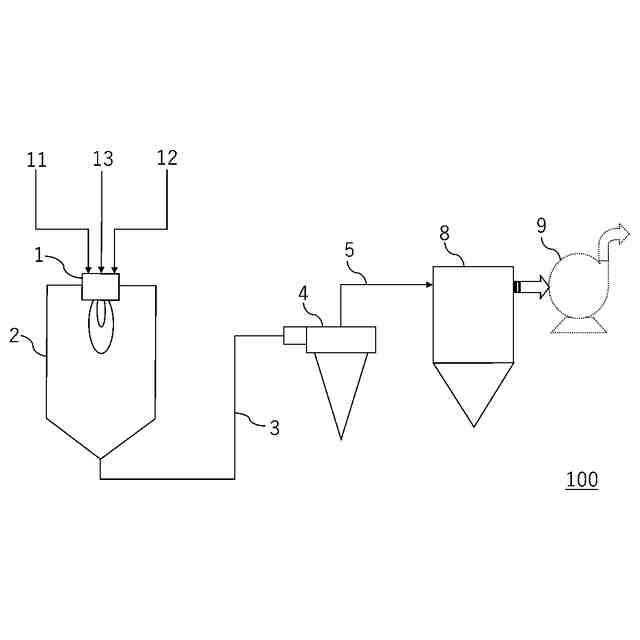

溶射装置の構成を示す模式的断面図である。
【発明を実施するための形態】
【０００９】
本実施形態のアルミナ粉末の概要を説明する。
【００１０】
本実施形態のアルミナ粉末は、
湿式によるレーザー回折散乱法で測定される体積頻度粒度分布が、第１ピークおよび第２ピークを含み、第１ピークの粒子径をｄ１、第２ピークの粒子径をｄ２、第１ピークと第２ピークとの間にある頻度が最も小さい凹部の粒子径をｄ３としたとき、
ｄ１が、１μｍ以上５０μｍ未満、
ｄ２が、５０μｍ以上１５０μｍ以下、および
ｄ３
２
／ｄ１×ｄ２が、１．４０以上を満たす。

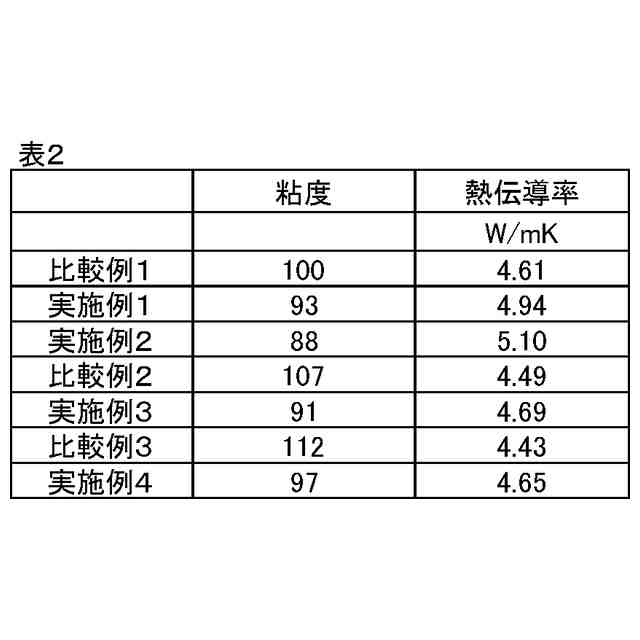

（【００１１】以降は省略されています）

関連特許
