公開番号2025164342
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068237
出願日2024-04-19
発明の名称光電変換素子用封止材、フィル材、およびフィル材を用いた装置の製造方法
出願人デンカ株式会社
代理人個人
主分類H01L 23/29 20060101AFI20251023BHJP(基本的電気素子)
要約【課題】封止材を用いた装置の信頼性を向上できる技術を提供する。
【解決手段】本発明のダムアンドフィル法に用いられる光電変換素子用封止材であって、(A)カチオン重合性化合物、および(B)光カチオン重合開始剤を含み、所定の手順iにより測定される経時の接触角において、着液後5秒後の接触角θcが30°以下である。
【選択図】図1
特許請求の範囲【請求項１】
ダムアンドフィル法に用いられる光電変換素子用封止材であって、
（Ａ）カチオン重合性化合物、および（Ｂ）光カチオン重合開始剤を含み、
以下の手順ｉにより測定される経時の接触角において、着液後５秒後の接触角θｃが３０°以下である、光電変換素子用封止材。
（手順ｉ）アセトンで脱脂された後１５分間オゾン洗浄された無アルカリガラスを準備する。当該光電変換素子用封止材を注入したシリンジを接触角計にセットし、以下の条件ｉｉで液滴を作製し、準備した前記無アルカリガラスに当該液滴を着液させて経時の接触角を測定する。
（条件ｉｉ）
・測定方法：経時変化
・制御方法：標準
・解析手法及び方法：液滴法、θ／２法
・視野：ワイド２
・液滴量：５μｌ
続きを表示（約 870 文字）【請求項２】
請求項１に記載の光電変換素子用封止材であって、
前記手順ｉにより測定される経時の接触角において、着液後３０秒後の接触角θｄが２０°以下である、光電変換素子用封止材。
【請求項３】
請求項２に記載の光電変換素子用封止材であって、
前記接触角θｄに対する前記接触角θｃ（θｃ／θｄ）が１．０以上２．３以下である、光電変換素子用封止材。
【請求項４】
請求項１または２に記載の光電変換素子用封止材であって、
当該光電変換素子用封止材を０．５ｍｌとして、コーン型プレートＣＰＡ－４０Ｚを用いて、２５℃、回転数５０ｒｐｍの条件で測定した粘度が５０ｍＰａ・ｓ以上、１，０００ｍＰａ・ｓ以下である、光電変換素子用封止材。
【請求項５】
請求項１または２に記載の光電変換素子用封止材であって、
（Ｃ）反応性希釈剤、（Ｄ）リン酸化合物、および（Ｅ）安定剤の少なくとも一方をさらに含む、光電変換素子用封止材。
【請求項６】
請求項１または２に記載の光電変換素子用封止材であって、
（Ａ）カチオン重合性化合物が、（Ａ－１）エポキシ基を有する脂環式化合物、（Ａ－２）エポキシ基を有する芳香族化合物、および（Ａ－３）グリシジルエーテル化合物ならびにこれらの誘導体の中から選ばれる１種または２種以上を含有する、光電変換素子用封止材。
【請求項７】
請求項１または２に記載の光電変換素子用封止材であって、
フィル材に用いられる、光電変換素子用封止材。
【請求項８】
請求項７に記載の光電変換素子用封止材の硬化物。
【請求項９】
請求項７に記載の光電変換素子用封止材を用いて封止された光電変換素子を備える、装置。
【請求項１０】
請求項９に記載の装置であって、
前記光電変換素子が有機エレクトロルミネッセンス素子である、装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光電変換素子用封止材、フィル材、およびフィル材を用いた装置の製造方法に関する。より詳細には、光電変換素子用封止材、フィル材、光電変換素子を含む装置、フィル材を用いた装置の製造方法、および樹脂組成物に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
従来、液晶ディスプレイ、有機エレクトロルミネッセンスディスプレイ、電子ペーパー等のディスプレイやシリコン系太陽電池、色素増感太陽電池、有機薄膜系太陽電池などに用いられる光電変換素子は、水蒸気バリア性などを有する封止材による封止されている。
なかでも有機エレクトロルミネッセンス素子（ＯＬＥＤ素子）は、高い輝度発光が可能な素子体として注目を集めている。ＯＬＥＤ素子は、水分に影響されやすく、ＯＬＥＤ素子内に浸透した水分や不純物等により、発光特性が低下しやすいことが知られている。
【０００３】

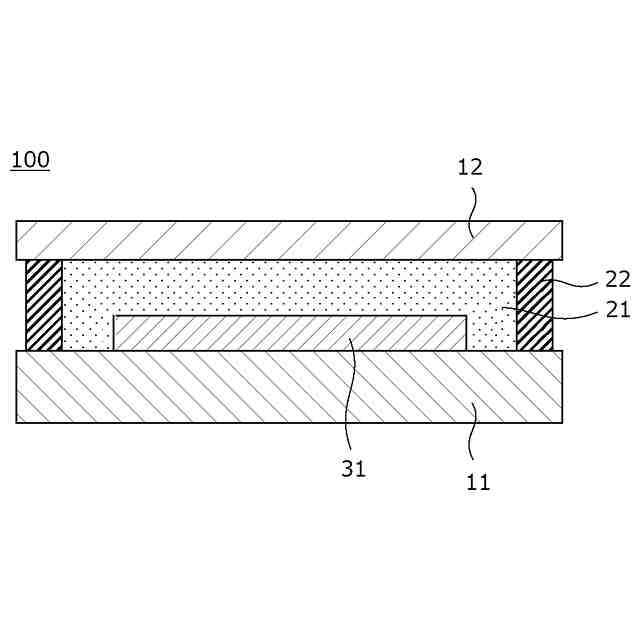

一方、封止方法の一つとして、ダムアンドフィル法が知られる。ダムアンドフィル法では、まず、基材上に、ディスペンサーを用いて第１の硬化型接着剤を塗布して、光電変換素子を囲うための環状のダム（土手）を形成し、さらに、ダム内に第２の硬化型接着剤を充填する。その後、ダム内において第２の硬化型接着剤に光電変換素子を埋め込むとともに、ダムを覆うようにして透明パネルをダム上に載置し、当該第２の硬化型接着剤を硬化させることにより、透明パネルと基材を貼り合わせる。
【０００４】
このようなダムアンドフィル法に用いられる封止材として、例えば、特許文献１（特開２０２３－０２４３６１号公報）には、脂肪族四官能エポキシ系化合物を含むバインダー物質；及びカチオン開始剤を含む有機発光素子の封止材用熱硬化性液状組成物が開示されている。
また、例えば、特許文献２（国際公開第２０１７／０９９０５５号公報）には、有機ＥＬ素子をＵＶに直に曝すことなく封止する点から、ダム材として、Ｎ－グリシジル化合物、Ｎ－ビニル化合物、及びＮ－アリル化合物から選択される少なくとも１種の化合物（Ｎ－グリシジルイソシアヌレートを除く）を含む封止用組成物が開示されている。
【０００５】
また、例えば、特許文献３（国際公開第２０１７／０９４８０９号公報）には、有機ＥＬ素子をＵＶに直に曝すことなく封止する点から、フィル材として、光カチオン重合開始剤から発生するカチオンに対して弱塩基性にあたるグリコールウリル化合物を含む封止用組成物が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－０２４３６１号公報
国際公開第２０１７／０９９０５５号公報
国際公開第２０１７／０９４８０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、従来の封止材を用いてダムアンドフィル法で光電変換素子を封止した場合、光電変換素子の機能を保持すべく封止材の信頼性において改善の余地があった。
より詳細には、フィル材の濡れ広がり性が不十分であるため、フィル材と基板との密着性やダム枠内へのフィル材の充填性が不十分になる場合があった。
【課題を解決するための手段】
【０００８】
本発明者は、封止材の信頼性を向上すべく鋭意検討を行ったところ、封止材の経時の接触角を制御することで所望の形状の封止物が得られることを知見した。そしてさらに検討を重ねた結果、接触角に関する新たな指標を考案し、かかる指標を満たす封止材において信頼性が向上できることを見出し、本発明を完成させた。
【０００９】
本発明によれば、以下の封止材およびこれに関する技術が提供される。
【００１０】
［１］ダムアンドフィル法に用いられる光電変換素子用封止材であって、

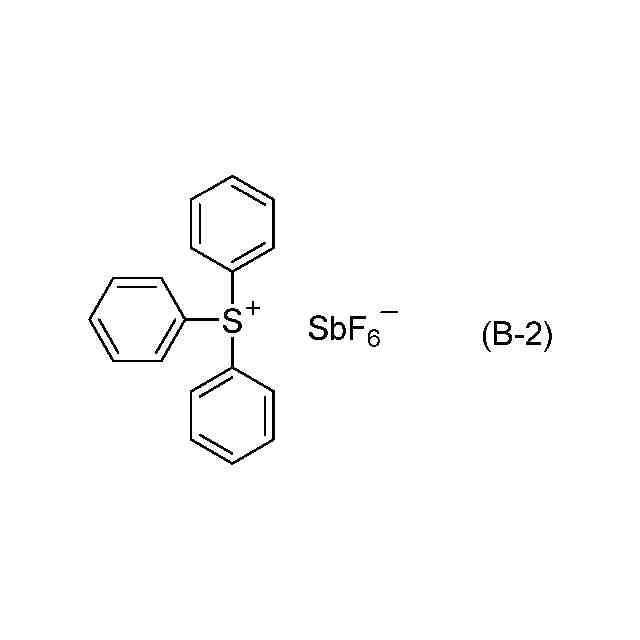

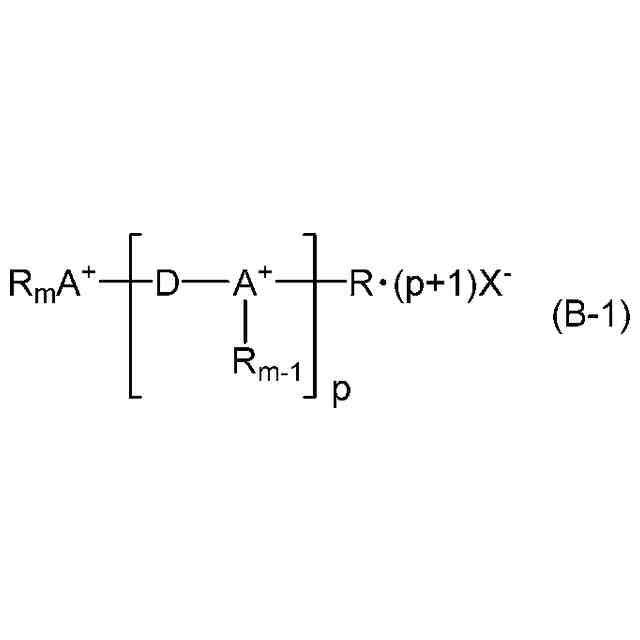

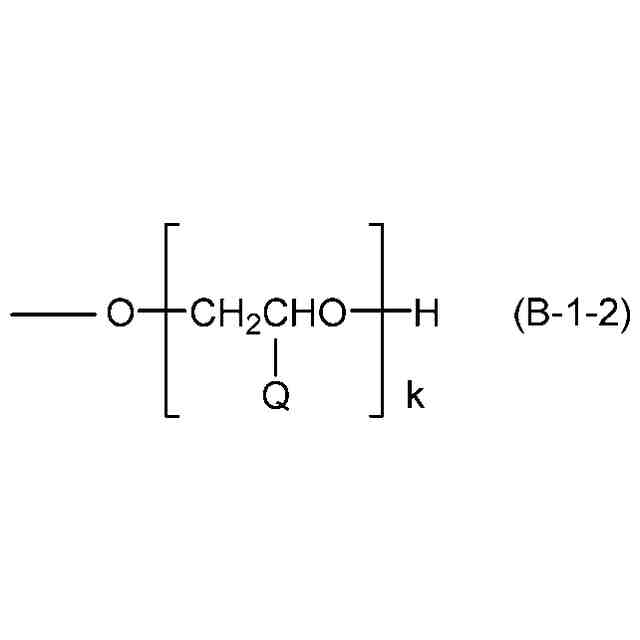

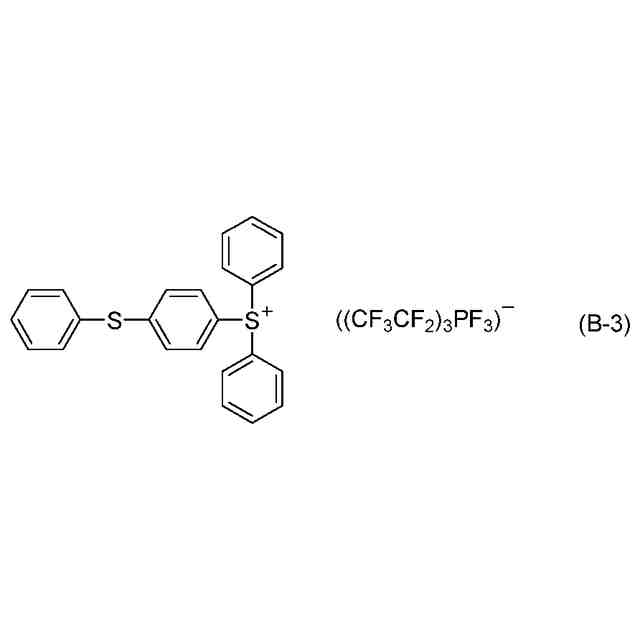

（Ａ）カチオン重合性化合物、および（Ｂ）光カチオン重合開始剤を含み、
以下の手順ｉにより測定される経時の接触角において、着液後５秒後の接触角θｃが３０°以下である、光電変換素子用封止材。
（手順ｉ）アセトンで脱脂された後１５分間オゾン洗浄された無アルカリガラスを準備する。当該光電変換素子用封止材を注入したシリンジを接触角計にセットし、以下の条件ｉｉで液滴を作製し、準備した前記無アルカリガラスに当該液滴を着液させて経時の接触角を測定する。
（条件ｉｉ）
・測定方法：経時変化
・制御方法：標準
・解析手法及び方法：液滴法、θ／２法
・視野：ワイド２
・液滴量：５μｌ
［２］［１］に記載の光電変換素子用封止材であって、
前記手順ｉにより測定される経時の接触角において、着液後３０秒後の接触角θｄが２０°以下である、光電変換素子用封止材。
［３］［２］に記載の光電変換素子用封止材であって、
前記接触角θｄに対する前記接触角θｃ（θｃ／θｄ）が１．０以上２．３以下である、光電変換素子用封止材。
［４］［１］乃至［３］いずれか一つに記載の光電変換素子用封止材であって、
当該光電変換素子用封止材を０．５ｍｌとして、コーン型プレートＣＰＡ－４０Ｚを用いて、２５℃、回転数５０ｒｐｍの条件で測定した粘度が５０ｍＰａ・ｓ以上、１，０００ｍＰａ・ｓ以下である、光電変換素子用封止材。
［５］［１］乃至［４］いずれか一つに記載の光電変換素子用封止材であって、

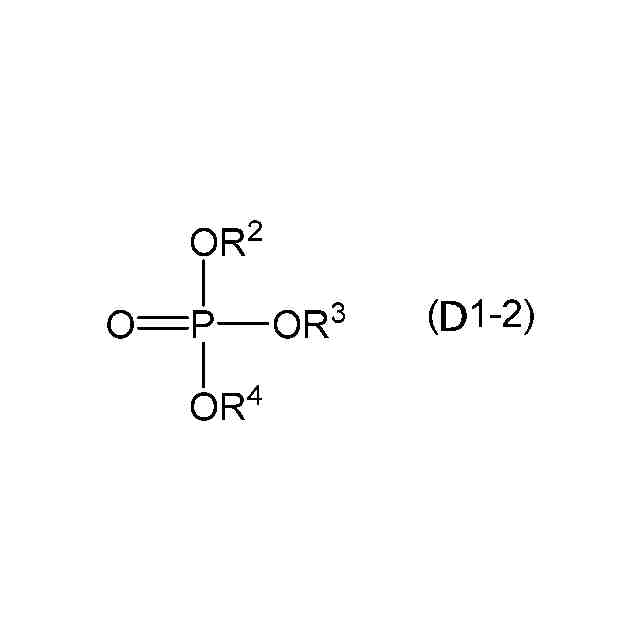

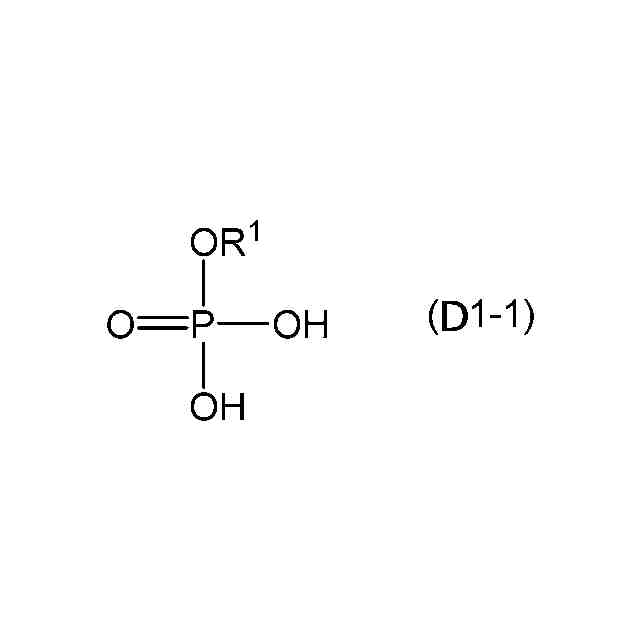

（Ｃ）反応性希釈剤、（Ｄ）リン酸化合物、および（Ｅ）安定剤の少なくとも一方をさらに含む、光電変換素子用封止材。
［６］［１］乃至［５］いずれか一つに記載の光電変換素子用封止材であって、

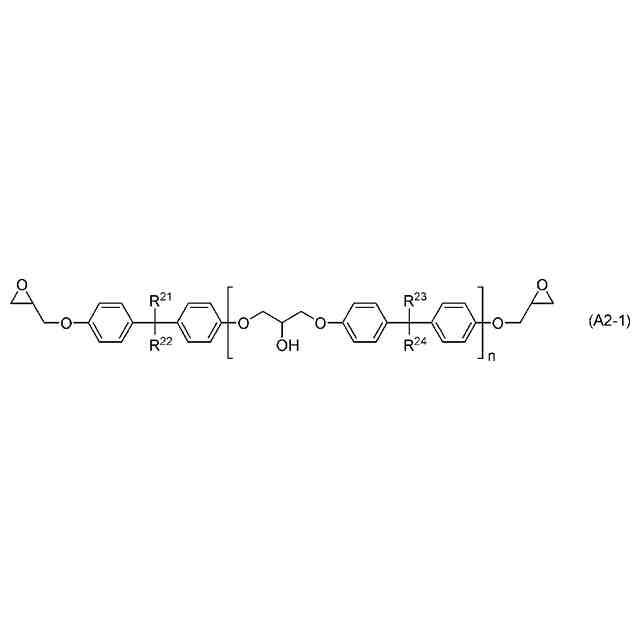

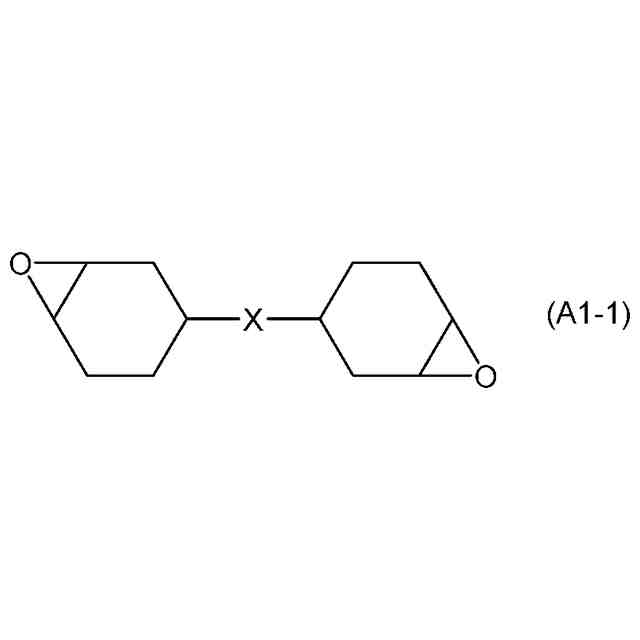

（Ａ）カチオン重合性化合物が、（Ａ－１）エポキシ基を有する脂環式化合物、（Ａ－２）エポキシ基を有する芳香族化合物、および（Ａ－３）グリシジルエーテル化合物ならびにこれらの誘導体の中から選ばれる１種または２種以上を含有する、光電変換素子用封止材。
［７］［１］乃至［６］いずれか一つに記載の光電変換素子用封止材であって、
フィル材に用いられる、光電変換素子用封止材。
［８］［７］に記載の光電変換素子用封止材の硬化物。
［９］［７］に記載の光電変換素子用封止材を用いて封止された光電変換素子を備える、装置。
［１０］［９］に記載の装置であって、
前記光電変換素子が有機エレクトロルミネッセンス素子である、装置。
［１１］第一の部材上に、フィル材および当該フィル材を囲むダム材を付着させる工程と、
光電変換素子を前記フィル材に埋め込む工程と、
前記フィル材および前記ダム材を覆うようにして第二の部材を配置する工程と、
前記第一の部材と前記第二の部材とを貼り合わせようにして、前記フィル材を硬化させる工程と、
を有し、
前記フィル材が、［７］に記載の光電変換素子用封止材である、装置の製造方法。
［１２］（Ａ）カチオン重合性化合物、および（Ｂ）光カチオン重合開始剤を含み、
以下の手順ｉにより測定される経時の接触角において、着液後５秒後の接触角θｃが３０°以下である、組成物。
（手順ｉ）アセトンで脱脂された後１５分間オゾン洗浄された無アルカリガラスを準備する。当該組成物を注入したシリンジを接触角計にセットし、以下の条件ｉｉで液滴を作製し、準備した前記無アルカリガラスに当該液滴を着液させて経時の接触角を測定する。
（条件ｉｉ）
・測定方法：経時変化
・制御方法：標準
・解析手法及び方法：液滴法、θ／２法
・視野：ワイド２
・液滴量：５μｌ
【発明の効果】
（【００１１】以降は省略されています）
