公開番号2025158317
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060738
出願日2024-04-04
発明の名称固体炭素化設備
出願人株式会社タクマ
代理人個人
主分類C01B 32/05 20170101AFI20251009BHJP(無機化学)
要約【課題】ガス成分の濃度が変動したとしても、ガス中の水素及び一酸化炭素の濃度を固体炭素化反応に適した比率に調整可能な固体炭素化設備を提供する。

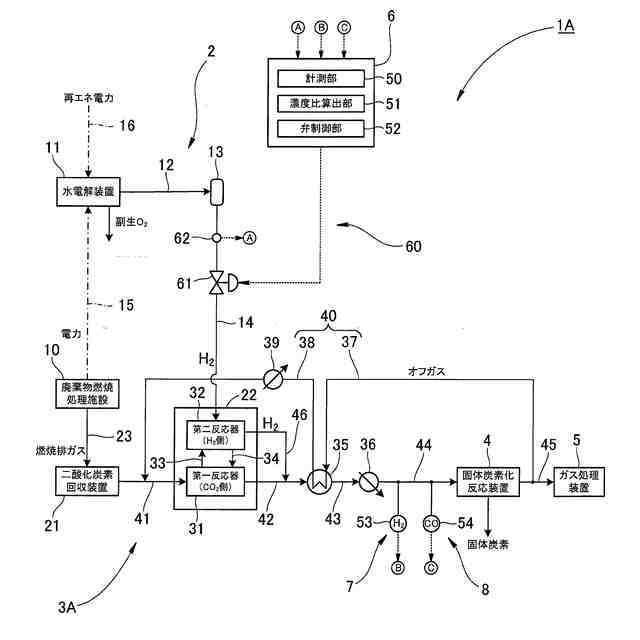

【解決手段】水素を供給する水素供給手段2と、一酸化炭素を生成する一酸化炭素生成手段3Aと、一酸化炭素の還元及び酸化を行う触媒を有し、水素供給手段2から供給される水素、及び一酸化炭素生成手段3Aで生成した一酸化炭素を含むガスが導入され、触媒の作用により固体炭素を析出する固体炭素化反応装置4と、固体炭素化反応装置4に導入されるガスに含まれる水素の濃度(A%)と当該ガスに含まれる一酸化炭素の濃度(B%)との濃度比(A/B)を算出する濃度比算出手段と、濃度比算出手段によって算出される濃度比(A/B)が0.05～2.0となるように水素供給手段2を制御する制御手段60とを備えるものとする。
【選択図】図1
特許請求の範囲【請求項１】
水素を供給する水素供給手段と、
一酸化炭素を生成する一酸化炭素生成手段と、
一酸化炭素の還元及び酸化を行う触媒を有し、前記水素供給手段から供給される水素、及び前記一酸化炭素生成手段で生成した一酸化炭素を含むガスが導入され、前記触媒の作用により固体炭素を析出する固体炭素化反応装置と、
前記固体炭素化反応装置に導入される前記ガスに含まれる水素の濃度（Ａ％）と当該ガスに含まれる一酸化炭素の濃度（Ｂ％）との濃度比（Ａ／Ｂ）を算出する濃度比算出手段と、
前記濃度比算出手段によって算出される濃度比（Ａ／Ｂ）が０．０５～２．０となるように前記水素供給手段を制御する制御手段と、
を備える固体炭素化設備。
続きを表示（約 1,500 文字）【請求項２】
前記一酸化炭素生成手段は、
燃焼排ガスに含まれる二酸化炭素を回収する二酸化炭素回収装置と、
前記水素供給手段から供給される水素を含むガス、及び前記二酸化炭素回収装置で回収した二酸化炭素を含むガスが導入され、ケミカルルーピング反応を利用して一酸化炭素を生成するケミカルルーピング反応装置と、
を含む請求項１に記載の固体炭素化設備。
【請求項３】
前記一酸化炭素生成手段は、
燃焼排ガスに含まれる二酸化炭素を回収する二酸化炭素回収装置と、

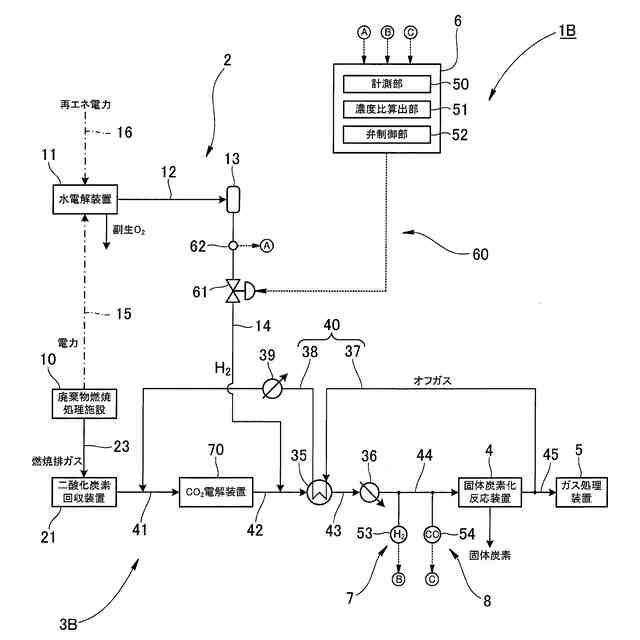

前記二酸化炭素回収装置で回収した二酸化炭素を電気分解して一酸化炭素を生成する二酸化炭素電解装置と、
を含む請求項１に記載の固体炭素化設備。
【請求項４】
前記一酸化炭素生成手段は、
燃焼排ガスに含まれる二酸化炭素を回収する二酸化炭素回収装置と、

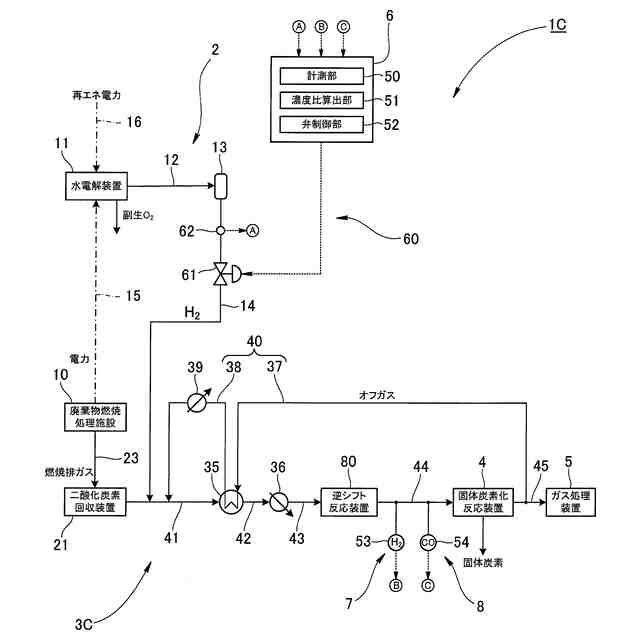

前記水素供給手段から供給される水素、及び前記二酸化炭素回収装置で回収した二酸化炭素を含むガスが導入され、当該ガス中の二酸化炭素を逆シフト反応により還元して一酸化炭素を生成する逆シフト反応装置と、
を含む請求項１に記載の固体炭素化設備。
【請求項５】
前記固体炭素化反応装置のガス流れ上流側において流れるガスを、前記固体炭素化反応装置からのオフガスとの熱交換により加熱する加熱器をさらに備える請求項１～４の何れか一項に記載の固体炭素化設備。
【請求項６】
前記固体炭素化反応装置からのオフガスを、当該固体炭素化反応装置のガス流れ上流側に導入するオフガス導入路をさらに備える請求項１～４の何れか一項に記載の固体炭素化設備。
【請求項７】
前記濃度比算出手段は、
前記固体炭素化反応装置に導入される前記ガスに含まれる水素の濃度を計測する水素濃度計測手段と、
前記固体炭素化反応装置に導入される前記ガスに含まれる一酸化炭素の濃度を計測する一酸化炭素濃度計測手段と、
を含み、
前記水素濃度計測手段によって計測される水素の濃度（Ａ％）と前記一酸化炭素濃度計測手段によって計測される一酸化炭素の濃度（Ｂ％）とに基づいて、前記濃度比（Ａ／Ｂ）を算出する請求項１に記載の固体炭素化設備。
【請求項８】
前記水素濃度計測手段は、
前記固体炭素化反応装置に導入される前記ガスに含まれる水素の濃度を検出する水素濃度計を含み、
前記水素濃度計の検出結果に基づいて、前記固体炭素化反応装置に導入される前記ガスに含まれる水素の濃度を計測する請求項７に記載の固体炭素化設備。
【請求項９】
前記水素濃度計測手段は、
前記固体炭素化反応装置のガス流れ上流側を流れるガスの流量を検出する上流側流量計と、
前記固体炭素化反応装置のガス流れ下流側を流れるガスの流量を検出する下流側流量計と、
を含み、
前記上流側流量計及び前記下流側流量計の検出結果に基づいて、前記固体炭素化反応装置に導入される前記ガスに含まれる水素の濃度を計測する請求項７に記載の固体炭素化設備。
【請求項１０】
前記濃度比算出手段は、

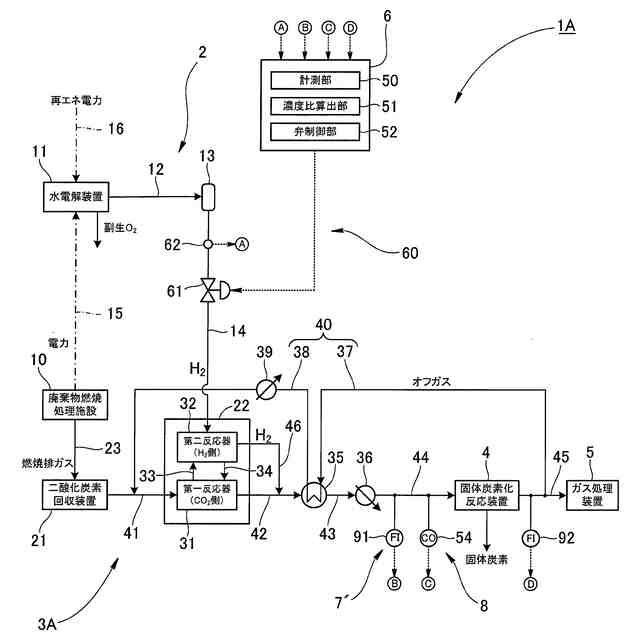

前記固体炭素化反応装置のガス流れ上流側を流れるガスの流量を検出する上流側流量計と、
前記固体炭素化反応装置のガス流れ下流側を流れるガスの流量を検出する下流側流量計と、
を含み、

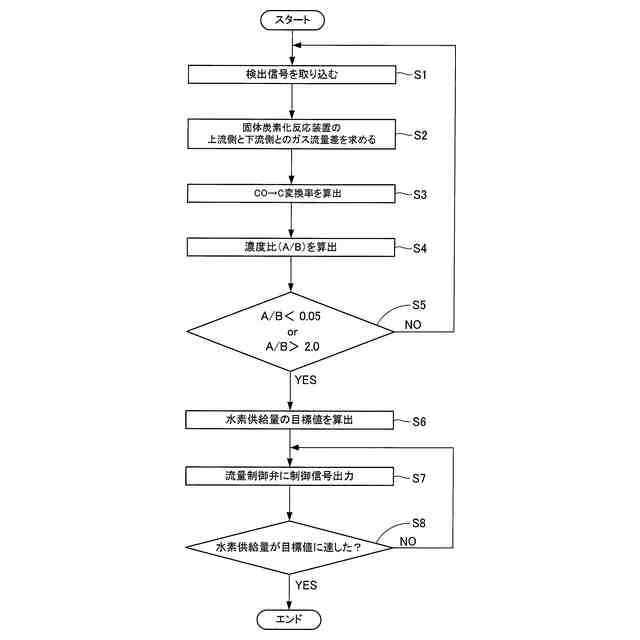

前記上流側流量計及び前記下流側流量計の検出結果により求められる一酸化炭素から固体炭素への変換率に基づいて、前記濃度比（Ａ／Ｂ）を算出する請求項１に記載の固体炭素化設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、固体炭素を生成する固体炭素化設備に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、炭素素材の多くは、主として化石燃料を原料としている。近年、地球温暖化を抑制し、持続可能な社会を構築するために、化石燃料の使用量の低減が求められており、化石燃料を用いずに炭素素材を製造することが求められている。
【０００３】
特許文献１には、一酸化炭素含有ガスと水素ガスとの混合ガスを用い、一酸化炭素含有ガスと水素ガスとの流量比を所定範囲の比率として、混合ガスに対するＦｅ系金属触媒の作用により固体炭素を析出する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－５５８２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
例えば、廃棄物燃焼処理施設等から排出される燃焼排ガスに含まれる二酸化炭素を原料とし、この二酸化炭素の還元により得られる一酸化炭素を含むガスを対象として、特許文献１に開示された固体炭素化技術を適用する場合、以下のような問題が生じると考えられる。
【０００６】
すなわち、廃棄物燃焼処理施設等の運転状況によっては処理対象のガスに含まれるガス成分の濃度が変動することがある。特許文献１には、処理対象のガスにおける一酸化炭素含有ガスと水素ガスとの流量比を、固体炭素化反応（炭素析出反応）に適した所定範囲の比率に調整する手段について具体的に開示されていない。このため、処理対象のガスに含まれるガス成分の濃度が変動したときに、一酸化炭素含有ガスに対する水素ガスの流量が過剰になったり、不足したりする場合がある。水素ガスの流量が過剰になった場合、比較的高価な水素ガスの使用量が増えるため、製造コストの増加を招くことになる。一方、水素ガスの流量が不足した場合、固体炭素化反応の反応率の低下を招くことになる。
【０００７】
本発明は、上記の課題に鑑みてなされたものであり、ガス成分の濃度が変動したとしても、ガス中の水素及び一酸化炭素の濃度を固体炭素化反応に適した比率に調整可能な固体炭素化設備を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するための本発明に係る固体炭素化設備の特徴構成は、
水素を供給する水素供給手段と、
一酸化炭素を生成する一酸化炭素生成手段と、
一酸化炭素の還元及び酸化を行う触媒を有し、前記水素供給手段から供給される水素、及び前記一酸化炭素生成手段で生成した一酸化炭素を含むガスが導入され、前記触媒の作用により固体炭素を析出する固体炭素化反応装置と、
前記固体炭素化反応装置に導入される前記ガスに含まれる水素の濃度（Ａ％）と当該ガスに含まれる一酸化炭素の濃度（Ｂ％）との濃度比（Ａ／Ｂ）を算出する濃度比算出手段と、
前記濃度比算出手段によって算出される濃度比（Ａ／Ｂ）が０．０５～２．０となるように前記水素供給手段を制御する制御手段と、
を備えることにある。
【０００９】

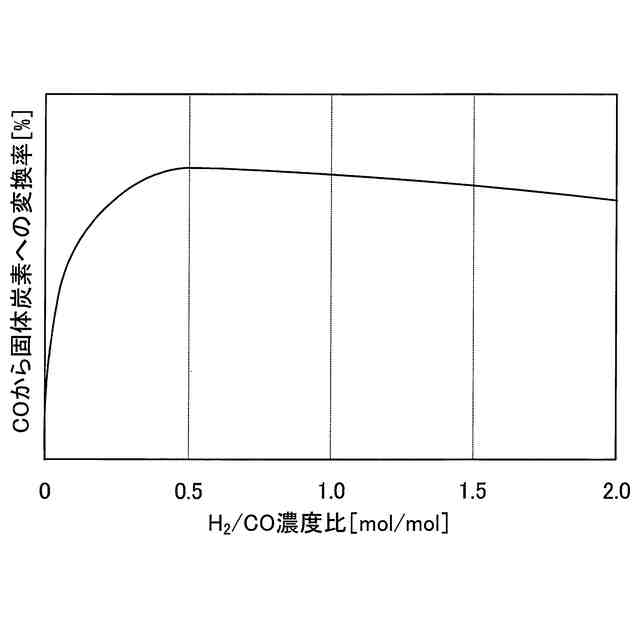

本構成の固体炭素化設備によれば、固体炭素化反応装置に導入されるガスに含まれる水素の濃度（Ａ％）と当該ガスに含まれる一酸化炭素の濃度（Ｂ％）との濃度比（Ａ／Ｂ）が濃度比算出手段によって算出される。そして、この濃度比算出手段によって算出される濃度比（Ａ／Ｂ）が０．０５～２．０となるように、水素供給手段による水素の供給量が制御手段によって制御される。従って、固体炭素化反応装置に導入されるガスに含まれるガス成分（水素、一酸化炭素等）の濃度が変動したとしても、固体炭素化反応装置に導入されるガス中の水素及び一酸化炭素の濃度を固体炭素化反応に適した比率（０．０５～２．０）に調整することができる。これにより、固体炭素化反応率を高い水準で維持することができ、固体炭素を高効率で生成することができる。
【００１０】
本発明に係る固体炭素化設備において、
前記一酸化炭素生成手段は、
燃焼排ガスに含まれる二酸化炭素を回収する二酸化炭素回収装置と、
前記水素供給手段から供給される水素を含むガス、及び前記二酸化炭素回収装置で回収した二酸化炭素を含むガスが導入され、ケミカルルーピング反応を利用して一酸化炭素を生成するケミカルルーピング反応装置と、
を含むことが好ましい。
（【００１１】以降は省略されています）
