公開番号2025169636
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074525
出願日2024-05-01
発明の名称アダプター
出願人コシオカ産業株式会社
代理人弁理士法人井澤国際特許事務所,個人,個人,個人
主分類A47G 29/00 20060101AFI20251107BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】突っ張り棒を設置したままの状態で、取り付けあるいは取り外し可能なアダプターを提供する。

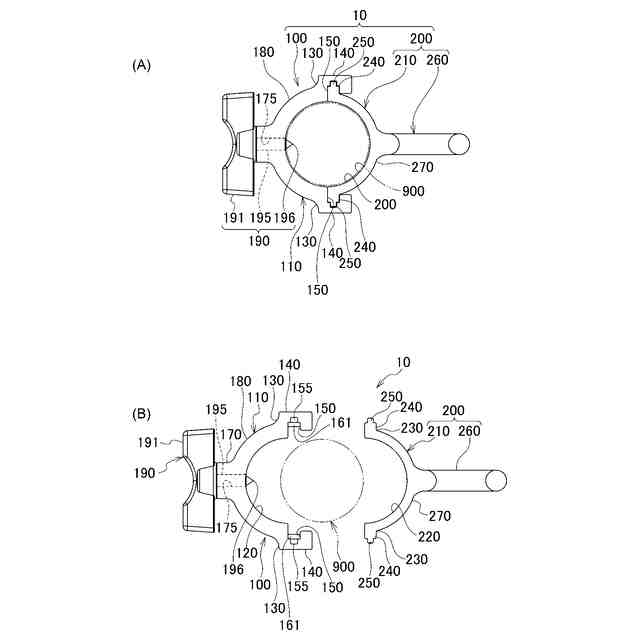

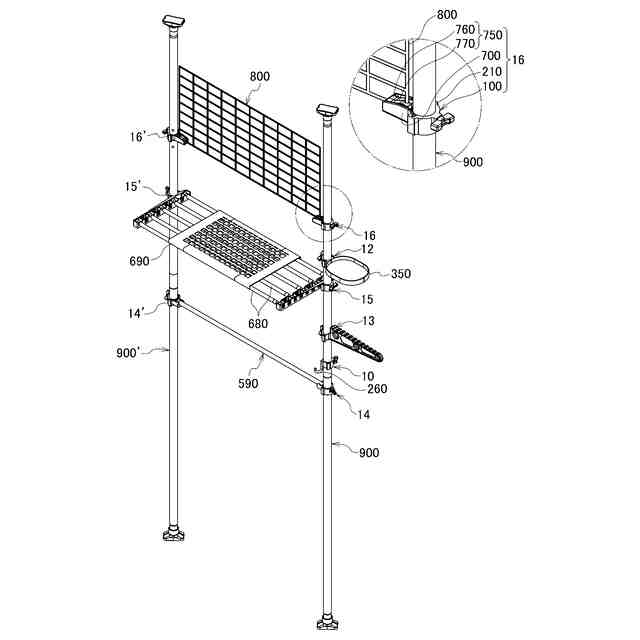

【解決手段】アダプター10は、突っ張り棒590に取り付けるための主部材100と、主部材を、突っ張り棒を挟んで取り外し可能に取り付けるための副部材と、を有し、主部材は、溝状の溝部と、を有し、副部材は溝部と係合する溝係合部と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
突っ張り棒に取り付けるための主部材と、
前記主部材を、前記突っ張り棒を挟んで取り外し可能に取り付けるための副部材と、を有し、
前記主部材は、溝状の溝部と、を有し、
前記副部材は前記溝部と係合する溝係合部と、を有するアダプター。
続きを表示（約 1,100 文字）【請求項２】
突っ張り棒に取り付けるための主部材と、
前記主部材を、前記突っ張り棒を挟んで取り外し可能に取り付けるための副部材と、を有し、
前記主部材は、溝状の溝部と、を有し、
前記副部材は前記溝部と係合する溝係合部と、を有し、
前記溝部は、底となる底部と、を有し、
前記溝部と前記溝係合部が係合し、
当該溝係合部は、前記底部と当接するアダプター。
【請求項３】
突っ張り棒に取り付けるための主部材と、
前記主部材を、前記突っ張り棒を挟んで取り外し可能に取り付けるための副部材と、を有し、
前記主部材は、溝状の溝部と、を有し、
前記副部材は前記溝部と係合する溝係合部と、を有し、
前記溝係合部の上端部に、外方に突出する係合部と、を有し、
前記溝部は、上端に係合部受け部と、下端部に底となる底部と、を有し、
前記溝部と前記溝係合部が係合し、
前記係合部は、前記係合部受け部に載置するとともに、
当該溝係合部は、前記底部と当接するアダプター。
【請求項４】

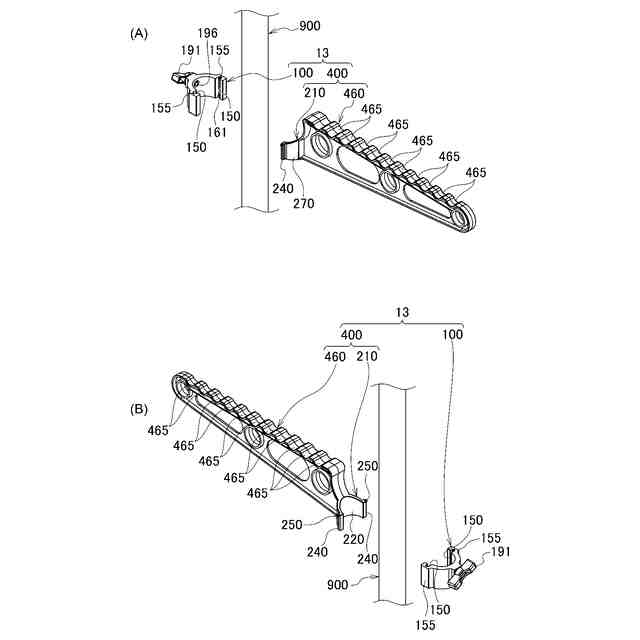

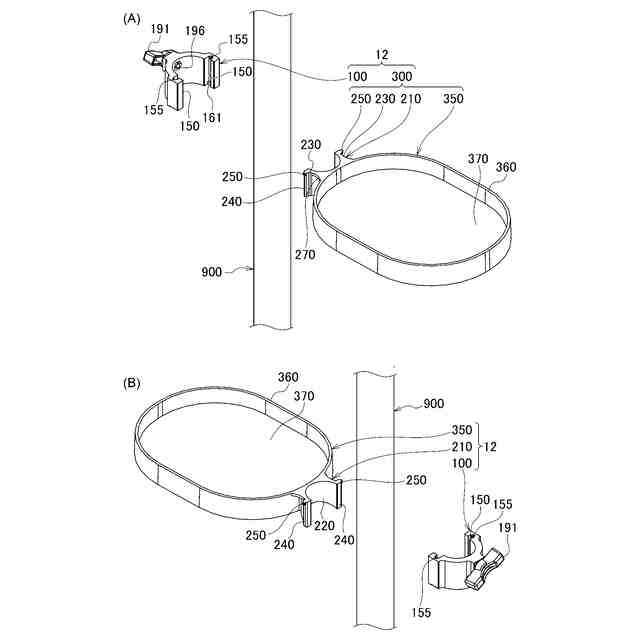

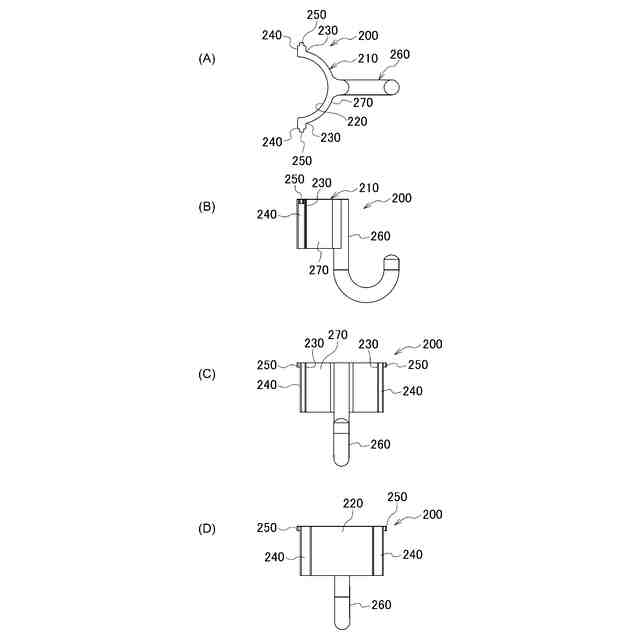

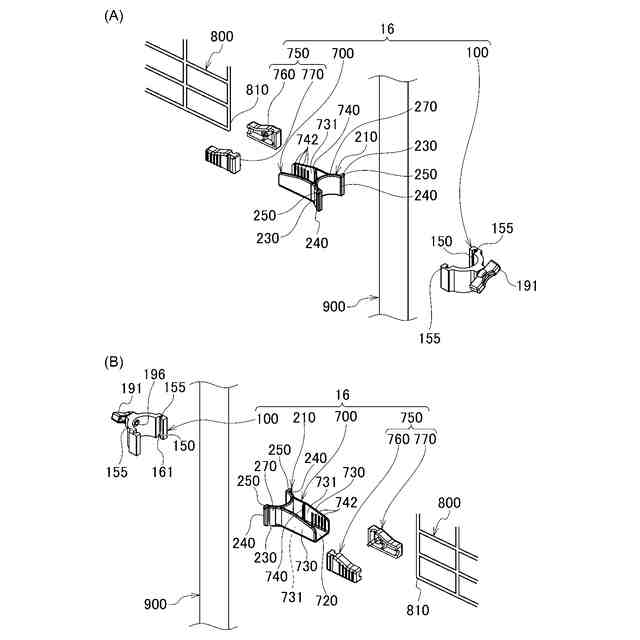

前記副部材は、Ｊの字状のフック、棚としての棚部、ハンガーを吊り下げる吊り下げ部、突っ張り棒を取り付けるための突っ張り棒取り付け部、渡し突っ張り棒を取り付けるための渡し突っ張り棒取り付け部、網を取り付けるためのホルダーを保持するホルダー受け部、のいずれかを有する請求項１から３のいずれかに記載のアダプター。
【請求項５】
前記主部材は、前記突っ張り棒に固定する固定部と、を有し、
前記固定部は、つまみとなるつまみ部と雄螺子となる雄螺子部と、を有し、
前記本体部は、外面である主外面と、内面である主内面と、前記主外面と前記主内面とを貫通する雌螺子部と、を有し、
前記雄螺子部は、前記雌螺子部と螺合する請求項１から３のいずれかに記載のアダプター。
【請求項６】
前記副部材は、Ｊの字状のフック、棚としての棚部、ハンガーを吊り下げる吊り下げ部、突っ張り棒を取り付けるための突っ張り棒取り付け部、し突っ張り棒を取り付けるための渡し突っ張り棒取り付け部、網を取り付けるためのホルダーを保持するホルダー受け部、のいずれかを有し、
前記主部材は、前記突っ張り棒に固定する固定部と、を有し、
前記固定部は、つまみとなるつまみ部と雄螺子となる雄螺子部と、を有し、
前記本体部は、外面である主外面と、内面である主内面と、前記主外面と前記主内面とを貫通する雌螺子部と、を有し、
前記雄螺子部は、前記雌螺子部と螺合する請求項１から３のいずれかに記載のアダプター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、特に突っ張り棒に取り付けるアダプターに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
突っ張り棒は、全体として伸縮性を有するように構成されており、例えば、長尺のパイプ材の中にそれよりも径が小のパイプ材が格納されており、その小のパイプ材が、内蔵されているバネにより伸長する方向に付勢され、出没可能に構成されているものが知られている。
【０００３】
このような突っ張り棒は、室内のいわゆるデッドスペースに取り付けることができ、この取り付けられた突っ張り棒に、棚、ハンガー、小物を吊り下げるフックを取り付けることができる。
【０００４】
例えば、特開２０１７－７０６８１号公報において、脚台４から伸縮式に立ち上がるポール９、１０に、放射型物干しアーム１を２段に設け、その上方位置にハンガーごと干し掛けるためのハンガー掛けバー２とハンガー掛けリング３を設け、放射型・バー型・リング型いずれも、固定グリップハンドル１６とスライドストッパーリング１３ａ、１３ｂ、１３ｃによって、各々の制約された範囲で自由に位置移動ができ、収納も低く小さく縮められる構成とするツリー型部屋干しスタンドと呼ばれる突っ張り棒が開示されている。
【０００５】
上述のツリー型部屋干しスタンドと呼ばれる突っ張り棒には、放射型物干しアーム（１）や、ハンガー掛けバー（２）あるいは、ハンガー掛けリング（３）を取り付けることができるが、ポール外面に添ってスライド可能な内径を有する短い筒体状の胴部即ち掛けバー軸胴部（１７）と呼ばれる筒状の部材をあらかじめ突っ張り棒である基幹ポール（９）に挿入する必要がある。
【０００６】
しかしながら、一度使用した後に不要となった場合や、新たに、他のハンガー等を基幹ポールである突っ張り棒に取り付けるためには、突っ張り棒を、すでに設置した場所から取り外し、その不要となった掛けバー軸胴部（１７）を取り外し、新たなハンガーや棚を取り付けるための掛けバー軸胴部（１７）に相当するアダプターを取り付け、再び設置した場所にその突っ張り棒を設置しなければならず、極めて不利不便である。
【先行技術文献】
【特許文献】
【０００７】
特開２０１７-７０６８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は前記の実情に鑑みてなされたもので、その課題は、突っ張り棒を設置したままの状態で、取り付けあるいは取り外し可能なアダプターを提供することである。
【課題を解決するための手段】
【０００９】
前記の課題を解決するため、第１観点のアダプターは、突っ張り棒に取り付けるための主部材と、主部材を、突っ張り棒を挟んで取り外し可能に取り付けるための副部材と、を有し、主部材は、溝状の溝部と、を有し、副部材は溝部と係合する溝係合部と、を有するというものである。
【００１０】
前記の課題を解決するため、第２観点のアダプターは、突っ張り棒に取り付けるための主部材と、主部材を、突っ張り棒を挟んで取り外し可能に取り付けるための副部材と、を有し、主部材は、溝状の溝部と、を有し、副部材は溝部と係合する溝係合部と、を有し、溝部は、底となる底部と、を有し、溝部と溝係合部が係合し、溝係合部は、底部と当接するというものである。
（【００１１】以降は省略されています）
