公開番号2025169560
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074358
出願日2024-05-01
発明の名称ヘアキャッチャーおよび排水ユニット
出願人TOTO株式会社
代理人弁理士法人iX
主分類E03C 1/264 20060101AFI20251107BHJP(上水;下水)
要約【課題】毛髪などを捕集する捕集性能と、排水性能とを両立させたヘアキャッチャーを提供する。

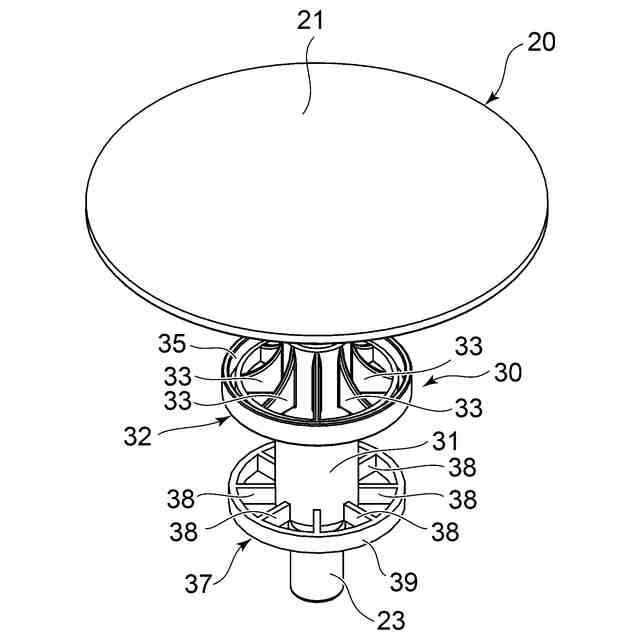

【解決手段】洗面ボウルの排水部に配置される排水栓の栓軸に対して着脱可能に取り付けられるヘアキャッチャーであって、前記栓軸を挿通可能な筒部と、前記筒部から径方向外側に向けて延び、周方向に離間して設けられた複数の捕集部と、前記捕集部の径方向外側に位置して周方向に延びる保水部と、を備えたことを特徴とするヘアキャッチャー。
【選択図】図3

特許請求の範囲【請求項１】

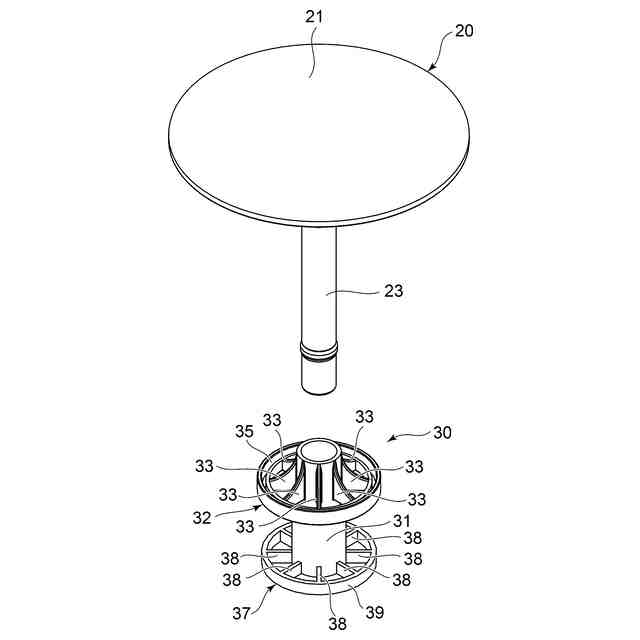

洗面ボウルの排水部に配置される排水栓の栓軸に対して着脱可能に取り付けられるヘアキャッチャーであって、
前記栓軸を挿通可能な筒部と、

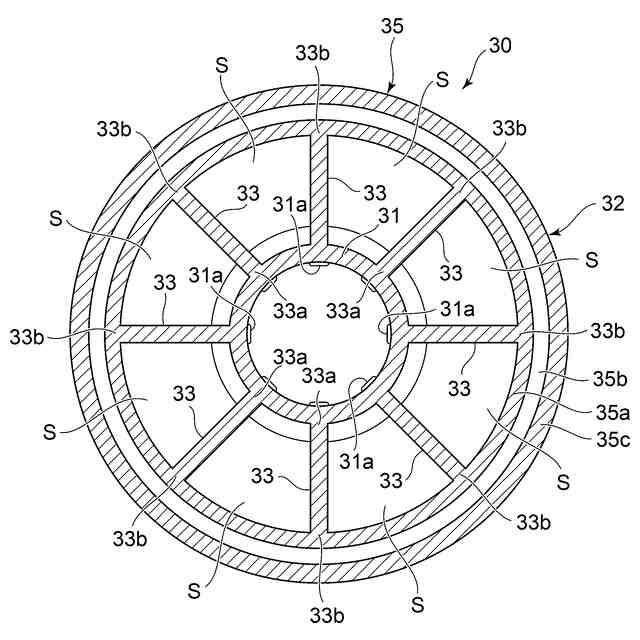

前記筒部から径方向外側に向けて延び、周方向に離間して設けられた複数の捕集部と、
前記捕集部の径方向外側に位置して周方向に延びる保水部と、
を備えたことを特徴とするヘアキャッチャー。
続きを表示（約 790 文字）【請求項２】
前記保水部は、
前記捕集部に接続する第１壁部と、
前記第１壁部から径方向外側に向けて延びる底面部と、
前記第１壁部よりも径方向外側に位置して前記底面部から上方に向けて延びる第２壁部と、
を有し、
前記第２壁部の高さ寸法は、前記第１壁部の高さ寸法よりも大きくなっていることを特徴とする請求項１に記載のヘアキャッチャー。
【請求項３】
前記保水部は、
前記捕集部に接続する壁部と、
前記壁部から径方向外側に向けて延びる底面部と、
を有することを特徴とする請求項１に記載のヘアキャッチャー。
【請求項４】
前記捕集部は、
前記筒部に接続する第１接続部と、
前記保水部に接続する第２接続部と、
を有し、
前記第１接続部の上端は、前記第２接続部の上端以上の高さに位置していることを特徴とする請求項１に記載のヘアキャッチャー。
【請求項５】
前記捕集部の上面は、前記第２接続部の上端から前記第１接続部の上端に向けて上向きに傾斜していることを特徴とする請求項４に記載のヘアキャッチャー。
【請求項６】
前記筒部は、前記保水部よりも下方に延びていることを特徴とする請求項１～５のいずれか１項に記載のヘアキャッチャー。
【請求項７】

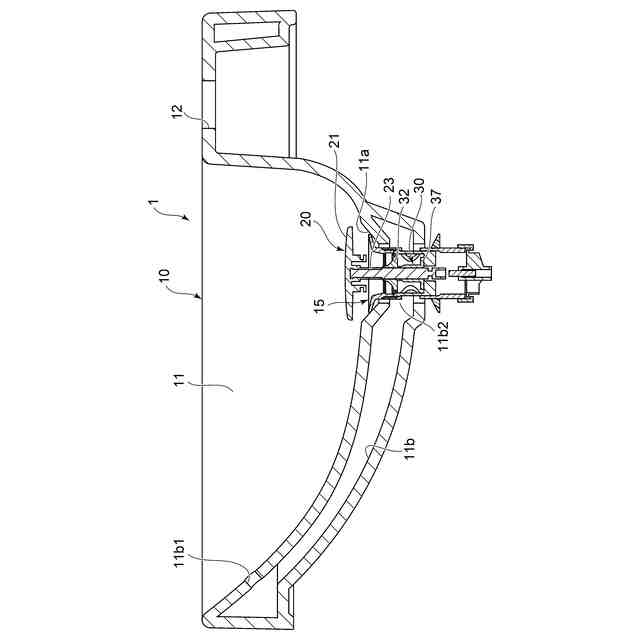

排水部を有する洗面ボウルと、
前記排水部の内部に配置されるヘアキャッチャーと、
を備え、
前記ヘアキャッチャーは、
筒部と、
前記筒部から径方向外側に向けて延び、周方向に離間して設けられた複数の捕集部と、
前記捕集部の径方向外側に位置して周方向に延びる保水部と、
を有することを特徴とする排水ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明の態様は、一般的に、ヘアキャッチャーおよび排水ユニットに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
洗面ボウルの排水部に流入した毛髪を捕集するヘアキャッチャーが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０４８８１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ヘアキャッチャーは、毛髪などの捕集性能と、排水性能と、をバランスよくすることが必要である。特に、排水部の口径が小さい場合には、排水性能が悪いと洗面ボウルに水が溜まってしまい、使用者に不快感を与えるおそれがある。
【０００５】
本発明は、かかる課題の認識に基づいてなされたものであり、毛髪などを捕集する捕集性能と、排水性能とを両立させたヘアキャッチャーおよび排水ユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
第１の発明は、洗面ボウルの排水部に配置される排水栓の栓軸に対して着脱可能に取り付けられるヘアキャッチャーであって、前記栓軸を挿通可能な筒部と、前記筒部から径方向外側に向けて延び、周方向に離間して設けられた複数の捕集部と、前記捕集部の径方向外側に位置して周方向に延びる保水部と、を備えたことを特徴とするヘアキャッチャーである。
【０００７】
このヘアキャッチャーによれば、洗面ボウルの排水部から下流に向かって流入した湯水は、排水部および排水部に設けられた排水金具の内面を伝ってヘアキャッチャーの保水部に流入する。保水部に流入した湯水は、保水部から中心に向かう方向に流れが変化することになる。このとき、捕集部の周囲では、乱流の水溜まりが発生する。そのため、捕集部に効率よく毛髪を絡めることができるとともに、湯水が流れる空間を大きく確保することができる。従って、ヘアキャッチャーは、例えば小口径の排水部および排水金具であっても、毛髪の捕集を効率よくできつつ、排水性能も維持することができる。
【０００８】
第２の発明は、第１の発明において、前記保水部は、前記捕集部に接続する第１壁部と、前記第１壁部から径方向外側に向けて延びる底面部と、前記第１壁部よりも径方向外側に位置して前記底面部から上方に向けて延びる第２壁部と、を有し、前記第２壁部の高さ寸法は、前記第１壁部の高さ寸法よりも大きくなっていることを特徴とするヘアキャッチャーである。
【０００９】
このヘアキャッチャーによれば、ヘアキャッチャーを排水部から引き抜いた場合に、捕集部で捕集した毛髪が第２壁部の外周部から外側に垂れることを抑制できる。
【００１０】
第３の発明は、第１の発明において、前記保水部は、前記捕集部に接続する壁部と、前記壁部から径方向外側に向けて延びる底面部と、を有することを特徴とするヘアキャッチャーである。
（【００１１】以降は省略されています）
