公開番号2025169067
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024074047
出願日2024-04-30
発明の名称電子部品および機器
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H10F 39/12 20250101AFI20251105BHJP()
要約【課題】導電ワイヤに起因するゴーストの発生をさらに抑制するのに有利な技術を提供する。
【解決手段】支持基板と、前記支持基板に固定された光電変換基板と、前記光電変換基板に向かい合うように配された光学部材と、を備え、前記光電変換基板は、複数の光電変換素子が配された光電変換領域と、第1電極が配された周辺領域と、を含む主面を備え、前記第1電極は、前記支持基板に配された第2電極に導電ワイヤを介して接続され、前記導電ワイヤのうち前記光電変換基板の上に配された第1部分は、1つ以上の屈曲部を備え、前記導電ワイヤは、前記第1電極の表面の法線方向に前記表面から200μm以下の範囲に配され、前記第1部分のうち前記第1電極から第1高さまでの部分は、前記法線方向に対する最大の角度が30°以下であり、ここで、前記第1高さは、前記法線方向における前記導電ワイヤの前記表面からの最大の高さの1/2の高さである。
【選択図】図1
特許請求の範囲【請求項１】
支持基板と、前記支持基板に固定された光電変換基板と、前記光電変換基板に向かい合うように配された光学部材と、を備える電子部品であって、
前記光電変換基板は、複数の光電変換素子が配された光電変換領域と、第１電極が配された周辺領域と、を含む主面を備え、
前記第１電極は、前記支持基板に配された第２電極に導電ワイヤを介して接続され、
前記導電ワイヤのうち前記光電変換基板の上に配された第１部分は、１つ以上の屈曲部を備え、
前記導電ワイヤは、前記第１電極の表面の法線方向に前記表面から２００μｍ以下の範囲に配され、
前記第１部分のうち前記第１電極から第１高さまでの部分は、前記法線方向に対する最大の角度が３０°以下であり、ここで、前記第１高さは、前記法線方向における前記導電ワイヤの前記表面からの最大の高さの１／２の高さであることを特徴とする電子部品。
続きを表示（約 950 文字）【請求項２】
前記屈曲部のうち前記第１電極に最も近い第１屈曲部が、前記表面から前記第１高さよりも離れた位置に配されていることを特徴とする請求項１に記載の電子部品。
【請求項３】
前記第１部分のうち前記第１電極から前記第１屈曲部までの部分は、前記法線方向に沿って配される、または、前記光電変換領域の側に傾くように配されていることを特徴とする請求項２に記載の電子部品。
【請求項４】
前記第１部分のうち前記第１屈曲部よりも前記第１電極から離れた部分は、前記第１屈曲部から離れるにつれて前記主面から離れるように配され、かつ、前記法線方向に対する角度が４０°以上かつ５０°以下の範囲にないことを特徴とする請求項２に記載の電子部品。
【請求項５】
前記屈曲部は、前記第１屈曲部および第２屈曲部を含み、
前記第１部分のうち前記第１屈曲部から前記第２屈曲部までの部分は、前記第１屈曲部から離れるにつれて前記主面から離れるように配され、かつ、前記法線方向に対する角度が４０°以上かつ５０°以下の範囲にないことを特徴とする請求項２に記載の電子部品。
【請求項６】
前記第２屈曲部は、前記法線方向に前記表面から前記最大の高さ未満の位置に配され、
前記第１部分のうち前記第２屈曲部よりも前記第１電極から離れた部分は、前記第２屈曲部から離れるにつれて前記主面から離れるように配されていることを特徴とする請求項５に記載の電子部品。
【請求項７】
前記第２屈曲部は、前記法線方向に前記表面から前記最大の高さの位置に配されていることを特徴とする請求項５に記載の電子部品。
【請求項８】
前記屈曲部は、Ｒ形状の屈曲部を含むことを特徴とする請求項１に記載の電子部品。
【請求項９】
前記第１屈曲部は、Ｒ形状を備えることを特徴とする請求項２に記載の電子部品。
【請求項１０】
前記第１屈曲部は、Ｒ形状を備え、
前記Ｒ形状は、前記法線方向に前記表面から前記最大の高さに位置する部分を含むことを特徴とする請求項２に記載の電子部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子部品および機器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、固体撮像素子、固体撮像素子に対向して配される透明板、および、固体撮像素子の光結像面の周辺に配された電極に接続されたボンディングワイヤを備える固体撮像装置が示されている。特許文献１には、入射した光がボンディングワイヤで反射し、その反射光がさらに透明板で反射して光結像面に入射することによって発生するゴーストを抑制するための設計指針が示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－２７５６６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、導電ワイヤに起因するゴーストの発生をさらに抑制するのに有利な技術を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記課題に鑑みて、本発明の実施形態に係る電子部品は、支持基板と、前記支持基板に固定された光電変換基板と、前記光電変換基板に向かい合うように配された光学部材と、を備える電子部品であって、前記光電変換基板は、複数の光電変換素子が配された光電変換領域と、第１電極が配された周辺領域と、を含む主面を備え、前記第１電極は、前記支持基板に配された第２電極に導電ワイヤを介して接続され、前記導電ワイヤのうち前記光電変換基板の上に配された第１部分は、１つ以上の屈曲部を備え、前記導電ワイヤは、前記第１電極の表面の法線方向に前記表面から２００μｍ以下の範囲に配され、前記第１部分のうち前記第１電極から第１高さまでの部分は、前記法線方向に対する最大の角度が３０°以下であり、ここで、前記第１高さは、前記法線方向における前記導電ワイヤの前記表面からの最大の高さの１／２の高さであることを特徴とする。
【発明の効果】
【０００６】
本発明によれば、導電ワイヤに起因するゴーストの発生をさらに抑制するのに有利な技術を提供することができる。
【図面の簡単な説明】
【０００７】

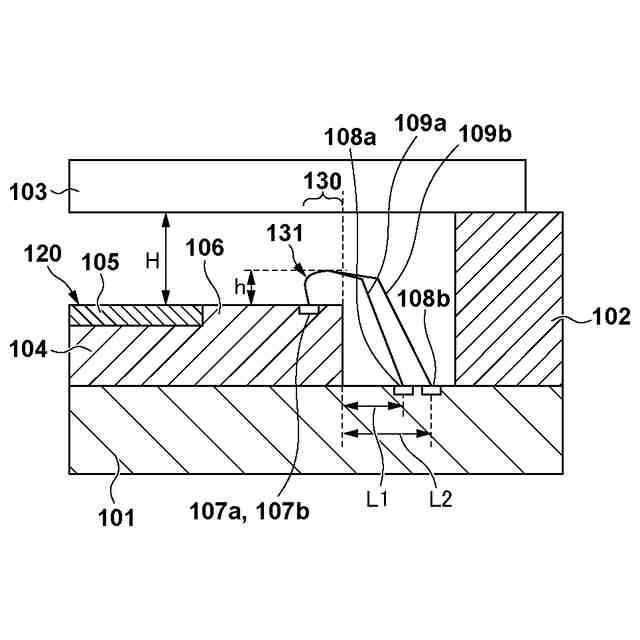

本実施形態の電子部品の構成例を示す断面図。
図１の電子部品の構成例を示す上面図。
導電ワイヤに起因するゴーストの発生を説明する図。
導電ワイヤに起因するゴーストの発生を説明する図。
図１の電子部品の構成例を示す断面図。
図１の電子部品の構成例を示す断面図。
図１の電子部品の構成例を示す断面図。
図１の電子部品の構成例を示す断面図。
図１の電子部品の構成例を示す断面図。
図１の電子部品の変形例を示す断面図。
図１０の電子部品の構成例を示す上面図。
図１の電子部品が組み込まれた機器の構成例を示す図。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【０００９】
以下の説明では、必要に応じて特定の方向や位置を示す用語（例えば、「上」、「下」、「右」、「左」、および、それらの用語を含む別の用語）を用いる。それらの用語の使用は、図面を参照した実施形態の理解を容易にするためであって、それらの用語の意味によって本発明の技術的範囲が限定されるものではない。
【００１０】
本明細書において、平面視とは、光電変換基板が備える半導体層の光入射面に対して垂直な方向から視ることである。また、断面視とは、半導体層の光入射面に垂直な断面を視ることをいう。なお、微視的に見て半導体層の光入射面が粗面である場合は、巨視的に見たときの半導体層の光入射面を基準として平面視を定義する。
（【００１１】以降は省略されています）
