公開番号2025174736
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024081284
出願日2024-05-17
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 21/00 20060101AFI20251120BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】シートに形成する画像のシート幅方向への位置精度を向上する。
【解決手段】シートSに画像を形成する画像形成部と、画像形成部にシートSを搬送する第1搬送部70aと、シート搬送方向に交差するシート幅方向におけるシートSの位置を検知するCIS91と、CIS91の検知結果に基づき取得される、第1搬送部70aにより搬送されるシートSをシート搬送方向に三等分した領域のうちの中央の領域に位置する第1検知位置におけるシート幅方向におけるシートの第1幅位置(L1m)に基づいて、シートSに画像を形成する位置を調整する制御部と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
シートに画像を形成する画像形成部と、
前記画像形成部にシートを搬送する搬送部と、
シート搬送方向に交差するシート幅方向におけるシートの位置を検知する幅位置検知部と、
前記幅位置検知部の検知結果に基づき取得される、前記搬送部により搬送されるシートをシート搬送方向に三等分した領域のうちの中央の領域に位置する第１検知位置における前記シート幅方向におけるシートの第１幅位置に基づいて、シートに画像を形成する位置を調整する制御部と、を備える、
ことを特徴とする画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
前記第１検知位置は、前記シート搬送方向において、シートの中央位置である、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記シート搬送方向におけるシートの長さを検知する長さ検知部を備え、
前記制御部は、前記長さ検知部により検知されたシートの長さに基づいて、前記幅位置検知部によって前記第１検知位置で前記第１幅位置を検知する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記制御部は、前記幅位置検知部によって、前記シート搬送方向におけるシートの第１搬送方向位置における前記シート幅方向の第２幅位置と、前記シート搬送方向における前記第１搬送方向位置とは異なる第２搬送方向位置における前記シート幅方向の第３幅位置と、を検知し、前記第２幅位置及び前記第３幅位置に基づいて、前記第１検知位置における前記第１幅位置を算出する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記第１搬送方向位置は、前記シート搬送方向におけるシートの先端であり、
前記第２搬送方向位置は、前記シート搬送方向におけるシートの後端である、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記搬送部は、前記画像形成部によりシートに画像を形成する画像形成位置に対して前記シート搬送方向の上流に配置され、かつ、回転を停止させた状態で前記シート搬送方向におけるシートの先端を当接させてシートの斜行を補正した後、シートを挟持して搬送するレジストレーションローラ対を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記幅位置検知部は、前記レジストレーションローラ対より前記シート搬送方向の上流に配置され、かつ、シートの側端の位置を検知する、
ことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記画像形成部は、シートに対して画像を形成する位置を変更可能であり、
前記制御部は、前記画像形成部においてシートに対して画像を形成する位置を調整する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記制御部は、前記画像形成部においてシートに対して画像を形成する位置を前記シート幅方向に調整する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
前記制御部は、第１シートの前記第１検知位置における前記第１幅位置に基づいて、前記第１シートより後に搬送される第２シートにおける画像を形成する位置を調整する、
ことを特徴とする請求項１に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シートに画像を形成する画像形成装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、シートに画像を形成する画像形成装置では、シートと該シートに書き込まれる画像との位置精度が要求されている。特に、シート搬送方向に直交するシート幅方向のずれに対しての補正手段として、以下のような画像形成装置が開発されている（特許文献１参照）。この画像形成装置は、中間転写体上のトナー画像をシートに転写する転写部の上流に配置したレジストレーションローラ対の近傍に、シート幅方向の側端位置を検知する検知部を備えている。そして、検知部における検知量に基づいたシート側端位置を基準として、像担持体上に潜像を形成し、シート位置に合わせて書き込み位置補正を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２９３２８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された画像形成装置では、シート先端部におけるシート側端の位置をＣＩＳセンサによって読み取り、その検知結果に基づいて書き込み位置制御を行っている。このため、シート先端部の側端位置に合わせて画像形成位置を調整すると、シートの後端部では画像がシートに対して先端部よりも大きくずれてしまう虞がある。特に、シートの裁断精度が悪い場合にはシートの後端部におけるシート幅方向の画像のずれが発生しやすく、また、両面印刷を行う場合にはシートの搬送方向を反転させることから表裏の画像のシート幅方向の位置がずれてしまう虞がある。
【０００５】
本発明は、シートに形成する画像のシート幅方向への位置精度を向上する画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様は、シートに画像を形成する画像形成部と、前記画像形成部にシートを搬送する搬送部と、シート搬送方向に交差するシート幅方向におけるシートの位置を検知する幅位置検知部と、前記幅位置検知部の検知結果に基づき取得される、前記搬送部により搬送されるシートをシート搬送方向に三等分した領域のうちの中央の領域に位置する第１検知位置における前記シート幅方向におけるシートの第１幅位置に基づいて、シートに画像を形成する位置を調整する制御部と、を備えることを特徴とする画像形成装置である。
【発明の効果】
【０００７】
本発明によれば、シートに形成する画像のシート幅方向への位置精度を向上することができる。
【図面の簡単な説明】
【０００８】
第１の実施形態に係る画像形成装置を示す断面図である。

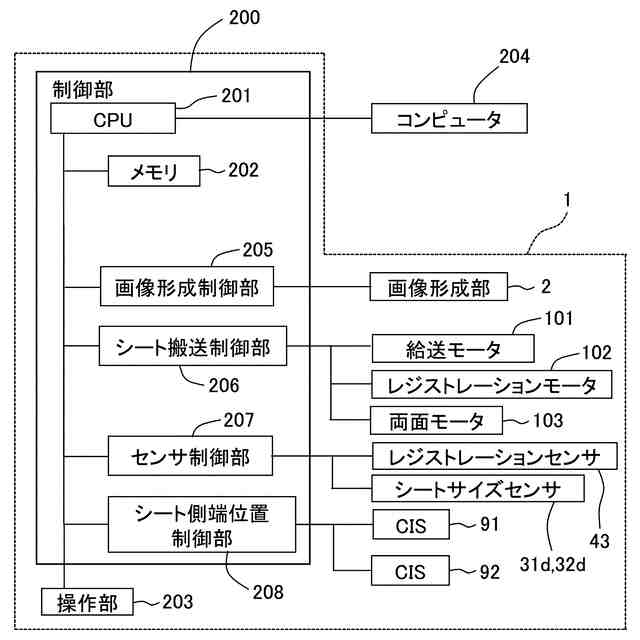

第１の実施形態に係る画像形成装置の制御系を示すブロック図である。
第１の実施形態に係るシート搬送部を示す図であり、（ａ）は第１搬送部においてシート先端を検知したとき、（ｂ）は第２搬送部においてシート先端を検知したときである。

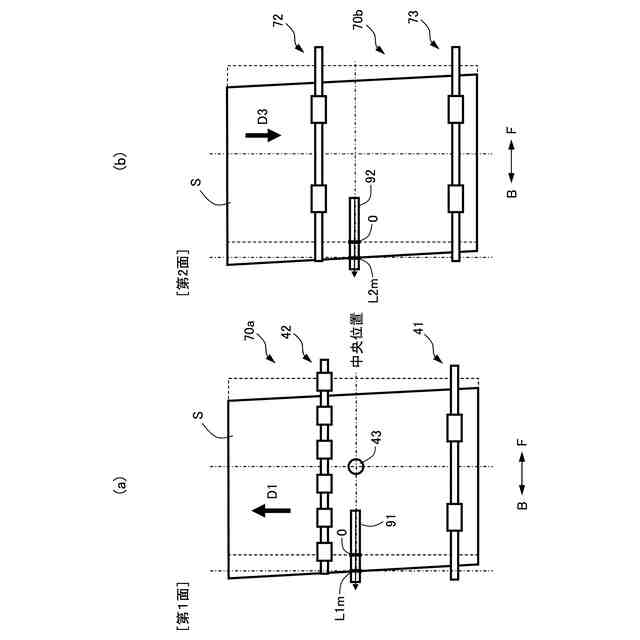

第１の実施形態に係るシート搬送部を示す図であり、（ａ）は第１搬送部においてシート中央位置を検知したとき、（ｂ）は第２搬送部においてシート中央位置を検知したときである。

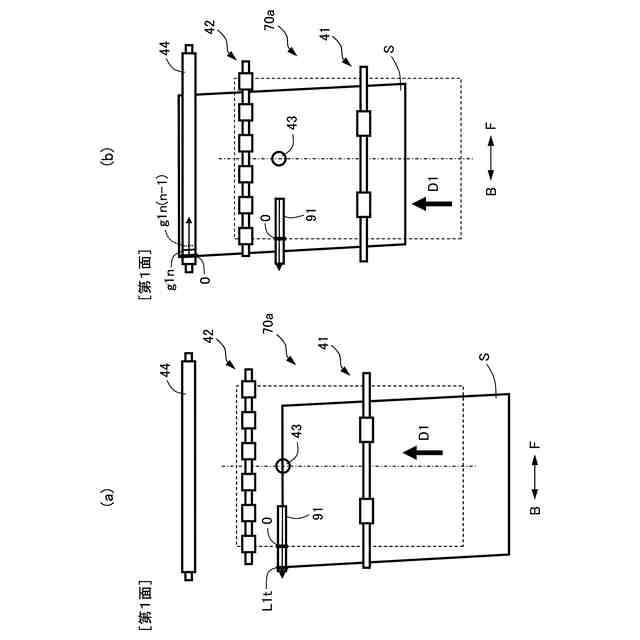

第１の実施形態に係る第１搬送部を示す図であり、（ａ）はシート先端を検知したとき、（ｂ）はシートに画像を転写したときである。

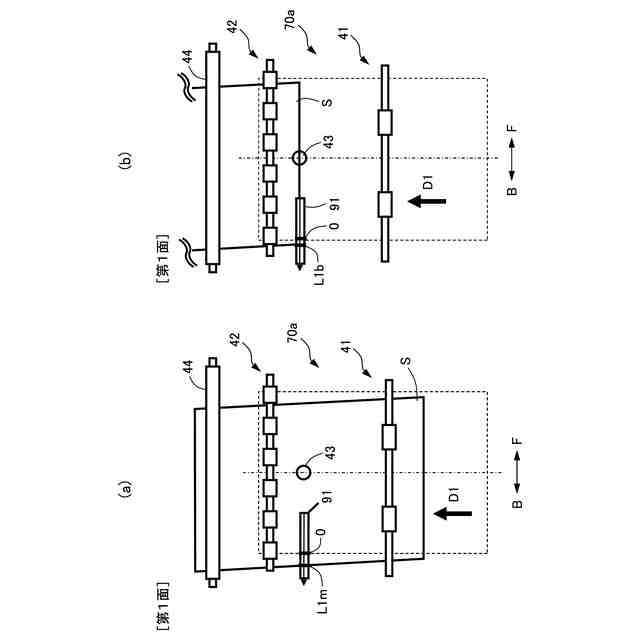

第１の実施形態に係る第１搬送部を示す図であり、（ａ）はシート中央位置を検知したとき、（ｂ）はシート後端を検知したときである。

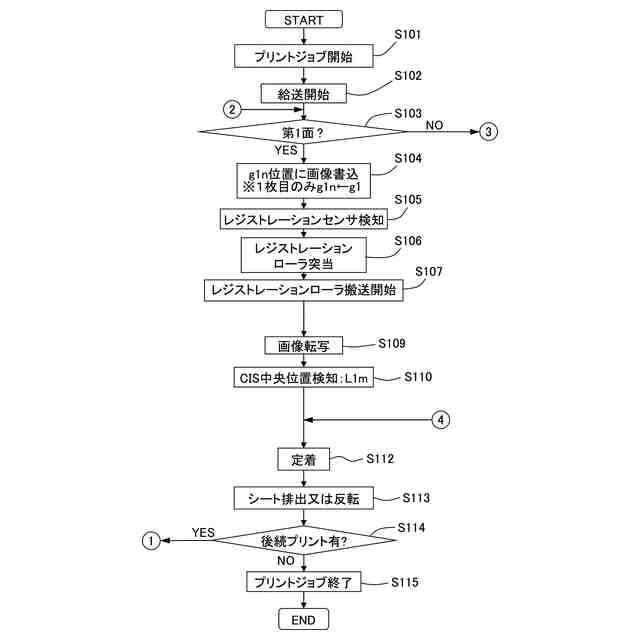

第１の実施形態に係る画像形成装置により両面印刷した時の手順を示すフローチャートの前半である。
第１の実施形態に係る画像形成装置により両面印刷した時の手順を示すフローチャートの後半である。

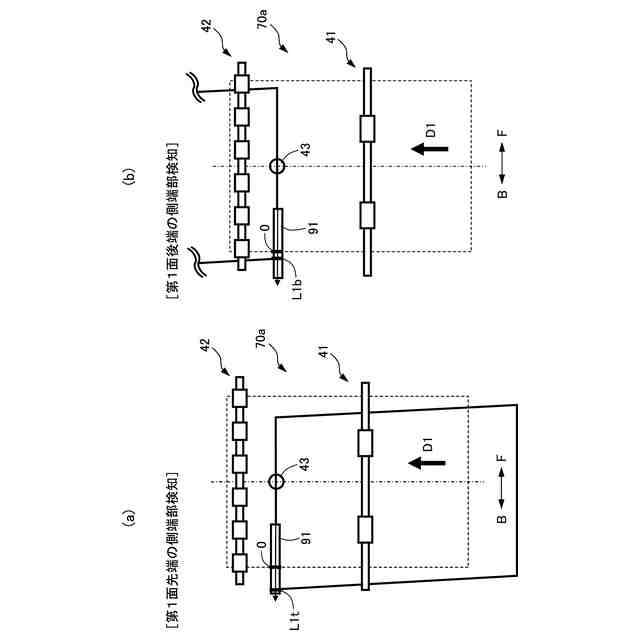

第２の実施形態に係る第１搬送部を示す図であり、（ａ）はシート先端を検知したとき、（ｂ）はシート後端を検知したときである。
第３の実施形態に係る画像形成装置により両面印刷した時の手順を示すフローチャートの前半である。
第３の実施形態に係る画像形成装置により両面印刷した時の手順を示すフローチャートの後半である。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について、図面を参照しながら説明する。
【００１０】
＜第１の実施形態＞
図１～図８を用いて、第１の実施形態に係る画像形成装置１について説明する。まず、本実施形態に係る画像形成装置１の概略構成を、図１を用いて説明する。図１は本実施形態に係る画像形成装置１の概略構成を示す正面側から視た断面図である。本体の正面側Ｆから見た時の紙面奥行方向が本体の奥側Ｂである。画像形成装置１は、電子写真プロセスを利用したタンデム方式－中間転写式のレーザビームプリンタである。画像形成装置１は、制御部２００に接続された外部のコンピュータ２０４（図２参照）から出力される印刷画像データに対応したフルカラー、または単色の画像を記録媒体であるシートＳに形成して出力することができる。
（【００１１】以降は省略されています）
