公開番号2025168021
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024073114
出願日2024-04-26
発明の名称浴槽用手すり及び浴室手すり構造
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人北斗特許事務所
主分類A47K 3/12 20060101AFI20251030BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】利用者の浴槽内での移動を補助しやすい、浴槽用手すり及びそれを備えた浴室手すり構造を提供する。

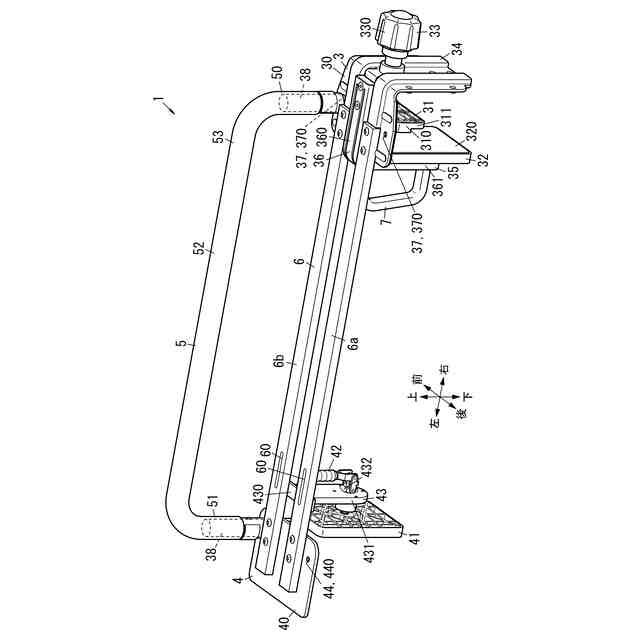

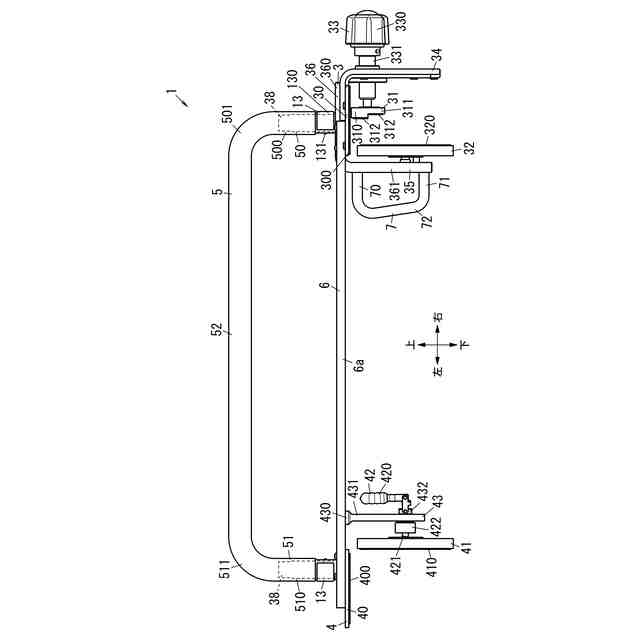

【解決手段】浴槽用手すり1は、浴槽2が有する一対の側壁20,21に架け渡すように着脱可能に取り付けられる。浴槽用手すり1は、一方の側壁20を挟むように取り付けられる第一取付部3と、他方の側壁21に浴槽内側から押し当たるように取り付けられる第二取付部4と、第一取付部3から第二取付部4にわたるように設けられた手すり部5と、を備える。手すり部5は、第一取付部3から上方に延びた第一柱部50と、第二取付部4から上方に延びた第二柱部51と、第一柱部50と第二柱部51とをつなぐ棒状の手すり本体部52と、を有する。浴室手すり構造100は、浴槽用手すり1と、浴槽2と、他方の側壁21に隣接する浴室側壁8と、浴室側壁8に設けられ、水平方向に延びる壁手すり9と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
浴槽が有する一対の側壁に架け渡すように着脱可能に取り付けられる浴槽用手すりであって、
前記一対の側壁のうちの一方の側壁を挟むように取り付けられる第一取付部と、

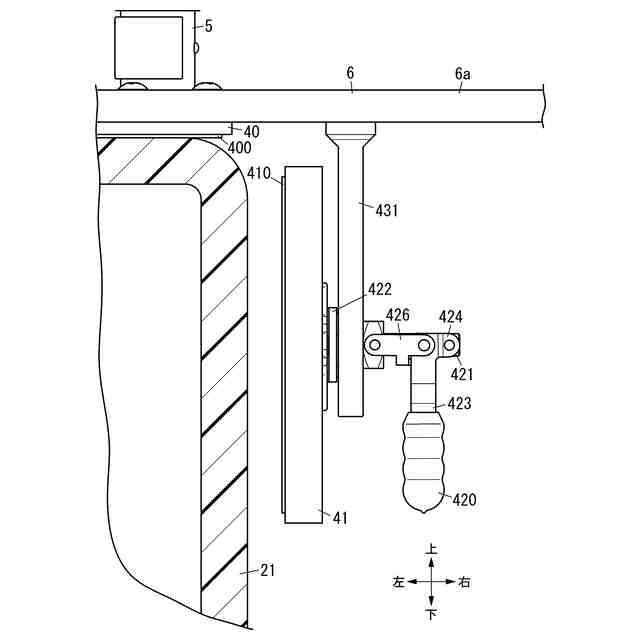

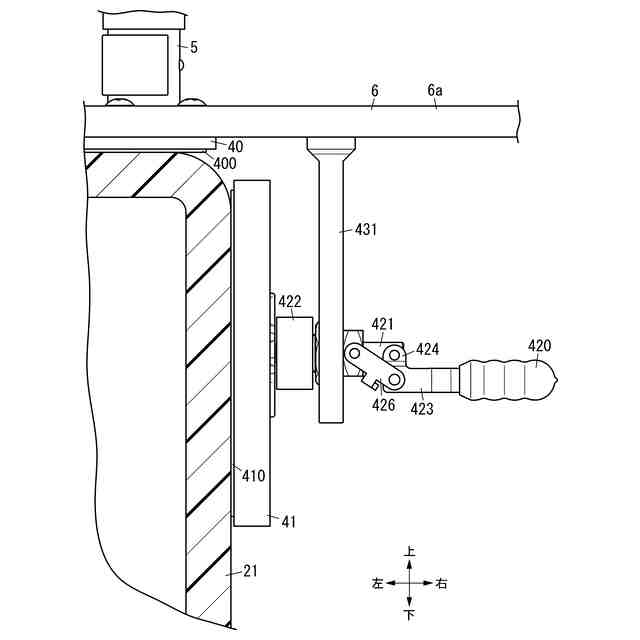

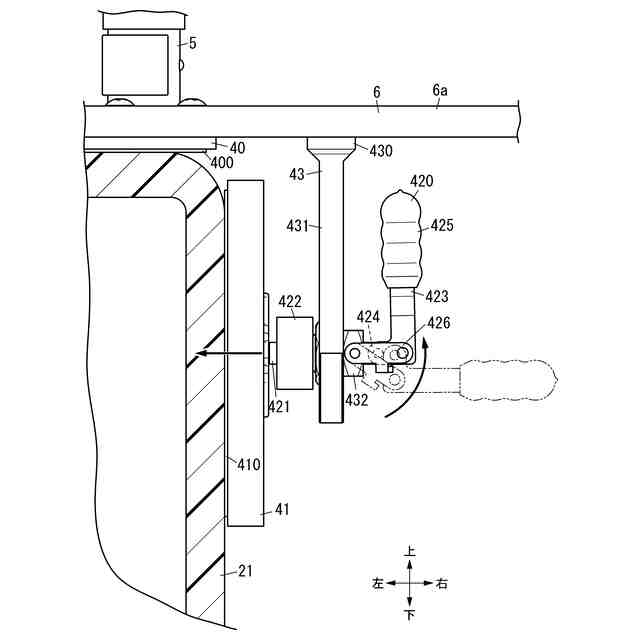

前記一対の側壁のうちの他方の側壁に浴槽内側から押し当たるように取り付けられる第二取付部と、
前記第一取付部から前記第二取付部にわたるように設けられた手すり部と、を備え、
前記手すり部は、
前記第一取付部から上方に延びた第一柱部と、
前記第二取付部から上方に延びた第二柱部と、
前記第一柱部と前記第二柱部とをつなぐ棒状の手すり本体部と、を有する、
浴槽用手すり。
続きを表示（約 840 文字）【請求項２】

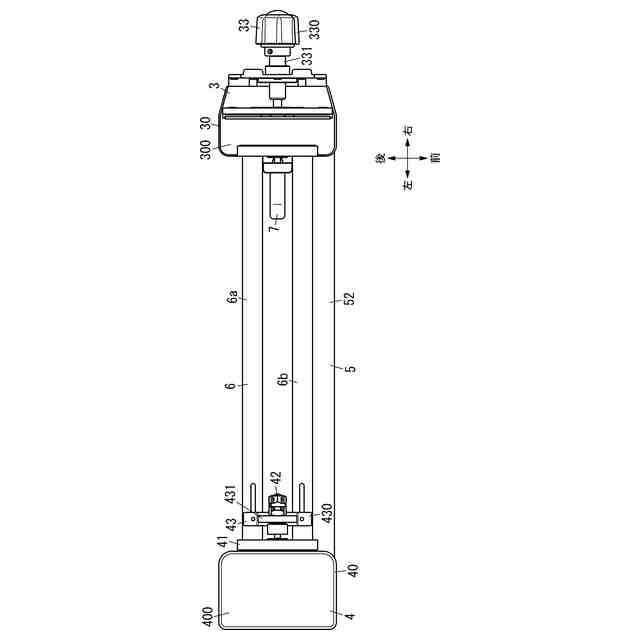

前記第一取付部から前記第二取付部に架け渡され、前記第一取付部と前記第二取付部のそれぞれに固定された補強部を更に備え、
前記手すり本体部は、前記補強部よりも上方において、前記補強部に沿うように延びている、
請求項１に記載の浴槽用手すり。
【請求項３】
前記手すり本体部の長手方向に対して平面視において直交する方向を幅方向としたとき、
前記補強部は、前記手すり本体部に対して前記幅方向にずれて位置する、
請求項２に記載の浴槽用手すり。
【請求項４】
前記補強部は、
前記第一取付部から前記第二取付部に架け渡された棒状の第一補強部と、
前記第一取付部から前記第二取付部に架け渡され、前記第一補強部に対して前記幅方向に間隔をおいて位置する棒状の第二補強部と、を有する、
請求項３に記載の浴槽用手すり。
【請求項５】
前記第一取付部は、前記第一柱部が取り付け可能であり、前記幅方向に間隔をおいて位置する複数の第一手すり取付部を有し、
前記第二取付部は、前記第二柱部が取り付け可能であり、前記幅方向に間隔をおいて位置する複数の第二手すり取付部を有する、
請求項１から４のいずれか一項に記載の浴槽用手すり。
【請求項６】
前記複数の第一手すり取付部のそれぞれには、前記第一柱部が高さ変更可能に取り付けられ、
前記複数の第二手すり取付部のそれぞれには、前記第二柱部が高さ変更可能に取り付けられる、
請求項５に記載の浴槽用手すり。
【請求項７】
請求項１から４のいずれか一項に記載の浴槽用手すりと、
前記浴槽用手すりが取り付けられる前記浴槽と、
前記浴槽の前記他方の側壁に隣接する浴室側壁と、
前記浴室側壁に設けられ、水平方向に延びる壁手すりと、を備える、
浴室手すり構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、浴槽用手すり及び浴室手すり構造に関し、詳しくは、浴槽が有する一対の側壁に架け渡すように着脱可能に取り付けられる浴槽用手すり及びそれを備える浴室手すり構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、浴槽に対し、洗い場側浴槽縁壁と、反対側浴槽縁壁の２カ所で固定される浴槽用着脱自在手すりが、記載されている。
【０００３】
浴槽用着脱自在手すりは、洗い場側浴槽縁壁の上部へはめ込み保持されるＵ字状手すり保持具と、反対側浴槽縁壁に固着される吸盤からなる手すり保持具と、を有する。浴槽用着脱自在手すりは更に、Ｕ字状手すり保持具に固定された逆Ｕ字状の出入り用手すりと、洗い場側浴槽縁壁の上部から反対側浴槽縁壁の上部へ浴槽の上部を水平に横切って延びる入浴用手すりガイドと、を有する。
【０００４】
逆Ｕ字状の出入り用手すりは、Ｕ字状手すり保持具から上方に延びる直線部分と、その上端部から水平に延びる水平部分と、水平部分の先端部から下方に延びる直下部分と、を有する。
【先行技術文献】
【特許文献】
【０００５】
特開平９－２５２９８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、特許文献１に記載の浴槽用着脱自在手すりでは、出入り用手すりと入浴用手すりガイドとが連続しておらず、また、利用者が立ち姿勢で利用する出入り用手すりの水平部分に比べて入浴用手すりガイドが低い位置にある。そのため、利用者が立った姿勢で浴槽を幅方向（つまり洗い場側浴槽縁壁と反対側縁壁とが並ぶ方向）に移動するときには、入浴用手すりガイドが低くて利用しにくい。
【０００７】
また、反対側浴槽縁壁に隣接した浴室壁に、立ち姿勢の利用者が掴む、水平方向に延びた壁手すりがある場合、この壁手すりよりも入浴用手すりガイドが低い位置にあるため、壁手すりと入浴用ガイドとの間での手の移動が行いにくい。
【０００８】
上記事情に鑑みて、本開示は、利用者の浴槽内での移動を補助しやすい浴槽用手すり及びそれを備えた浴室手すり構造を提供することを、目的とする。
【課題を解決するための手段】
【０００９】
本開示に係る一態様の浴槽用手すりは、浴槽が有する一対の側壁に架け渡すように着脱可能に取り付けられる。前記浴槽用手すりは、前記一対の側壁のうちの一方の側壁を挟むように取り付けられる第一取付部と、前記一対の側壁のうちの他方の側壁に浴槽内側から押し当たるように取り付けられる第二取付部と、を備える。前記浴槽用手すりは更に、前記第一取付部から前記第二取付部にわたるように設けられた手すり部を備える。前記手すり部は、前記第一取付部から上方に延びた第一柱部と、前記第二取付部から上方に延びた第二柱部と、前記第一柱部と前記第二柱部とをつなぐ棒状の手すり本体部と、を有する。
【００１０】

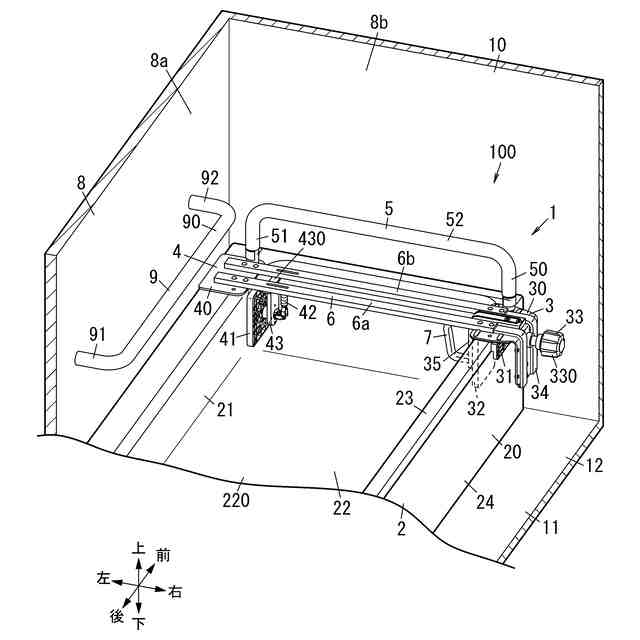

本開示に係る一態様の浴室手すり構造は、前記の浴槽用手すりと、前記浴槽用手すりが取り付けられる前記浴槽と、前記浴槽の前記他方の側壁に隣接する浴室側壁と、前記浴室側壁に設けられ、水平方向に延びる壁手すりと、を備える。
【発明の効果】
（【００１１】以降は省略されています）
