公開番号2025166210
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2025135772,2023101639
出願日2025-08-18,2023-06-21
発明の名称異なる粗さ値を有する表面を有する半導体パッケージ、および、その形成方法
出願人台湾積體電路製造股ふん有限公司,Taiwan Semiconductor Manufacturing Company,Ltd.
代理人弁理士法人牛木国際特許事務所
主分類H01L 23/12 20060101AFI20251028BHJP(基本的電気素子)
要約【課題】異なる粗さ値を有する表面を有する半導体パッケージ、および、その形成方法を提供する。

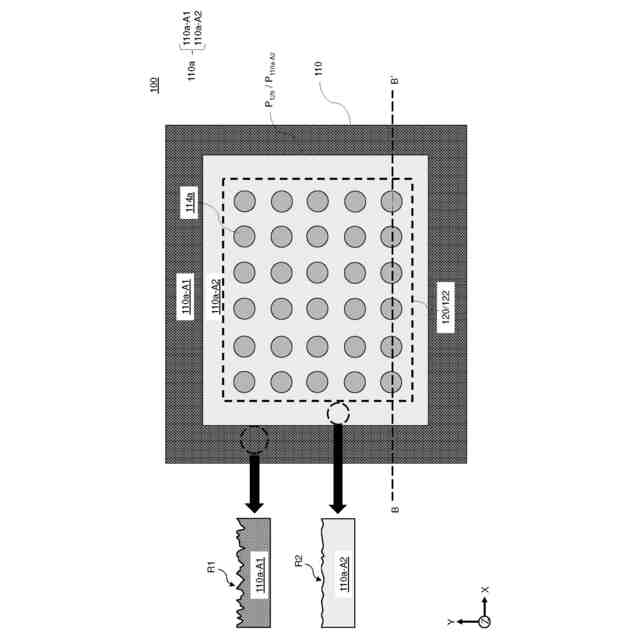

【解決手段】半導体パッケージ100は、パッケージ基板110及びインターポーザーモジュール120を有する。パッケージ基板は、第一表面粗さを有する第一表面領域110a-A1と、第一表面粗さより小さい第二表面粗さを有する第二表面領域110a-A2からなる上表面層110aを有し、インターポーザーモジュールは、第二表面領域中の上表面層上に搭載される。半導体パッケージはさらに、インターポーザー122を有し、インターポーザーは、上表面層122aを有し、上表面層は、第一表面粗さを有する第一表面領域及び第一表面粗さより小さい第二表面粗さを有する第二表面領域を有する。
【選択図】図1A
特許請求の範囲【請求項１】
半導体パッケージであって、パッケージ基板、および、インターポーザーモジュールを有し、
前記パッケージ基板は、上表面層を有し、前記上表面層は、
第一表面粗さを有する第一表面領域、および、
前記第一表面粗さより小さい第二表面粗さを有する第二表面領域、を有し、
前記インターポーザーモジュールは、前記第二表面領域中の前記パッケージ基板の前記上表面層に搭載され、
前記インターポーザーモジュールと前記パッケージ基板間の前記第二表面領域上にあり、且つ、最外部の辺縁が、前記第二表面領域の最外部の辺縁に位置するパッケージアンダーフィル層をさらに有し、
前記第二表面領域の幅は、前記インターポーザーモジュールの幅より小さいことを特徴とする半導体パッケージ。
続きを表示（約 1,300 文字）【請求項２】
前記第二表面領域は、複数のはんだ接合を有するバンプジョイント領域を有し、前記複数のはんだ接合は、前記インターポーザーモジュールと、前記パッケージ基板を電気的に接続することを特徴とする請求項１に記載の半導体パッケージ。
【請求項３】
前記第二表面領域は、それぞれ、前記第一表面領域に囲まれる複数の第二表面領域を有することを特徴とする請求項１に記載の半導体パッケージ。
【請求項４】
前記幅に垂直な方向において、前記第二表面領域のサイズは、前記インターポーザーモジュールのサイズより大きく、前記パッケージアンダーフィル層は、前記インターポーザーモジュールの最外部の辺縁を越えて、前記第二表面領域の前記最外部の辺縁に延伸することを特徴とする請求項１に記載の半導体パッケージ。
【請求項５】
前記幅に垂直な方向において、前記第二表面領域のサイズは、前記インターポーザーモジュールのサイズと実質上同じであり、よって、前記パッケージアンダーフィル層の前記最外部の辺縁は、前記インターポーザーモジュールの最外部の辺縁と実質上、アラインされることを特徴とする請求項１に記載の半導体パッケージ。
【請求項６】
前記幅に垂直な方向において、前記第二表面領域のサイズは、前記インターポーザーモジュールのサイズより小さいので、前記インターポーザーモジュールの最外部の辺縁は、前記パッケージアンダーフィル層の前記最外部の辺縁を越えて延伸することを特徴とする請求項１に記載の半導体パッケージ。
【請求項７】
半導体パッケージを形成する方法であって、前記方法は、
上表面層を有するパッケージ基板を形成する工程と、
前記上表面層を処理して、第一表面粗さを有する第一表面領域、および、前記第一表面粗さより小さい第二表面粗さを有する第二表面領域を提供する工程、および、
インターポーザーモジュールを、前記パッケージ基板の前記上表面層の前記第二表面領域中に搭載する工程、
を有し、
前記半導体パッケージは、前記インターポーザーモジュールと前記パッケージ基板間の前記第二表面領域上にあり、且つ、最外部の辺縁が、前記第二表面領域の最外部の辺縁に位置するパッケージアンダーフィル層を有し、
前記第二表面領域の幅は、前記インターポーザーモジュールの幅より小さいことを特徴とする半導体パッケージを形成する方法。
【請求項８】
請求項１～６のいずれか１項に記載の半導体パッケージであって、前記インターポーザーモジュールが、インターポーザー、および、半導体装置を有し、
前記インターポーザーは、上表面層を有し、前記上表面層は、
第一表面粗さを有する第一表面領域、および、
前記第一表面粗さより小さい第二表面粗さを有する第二表面領域、を有し、
前記半導体装置は、前記インターポーザーの前記上表面層の前記第二表面領域に搭載されることを特徴とする半導体パッケージ。
【請求項９】
前記上表面層の前記第一表面粗さは、前記上表面層の前記第二表面粗さの１．５倍より大きいことを特徴とする請求項８に記載の半導体パッケージ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、半導体パッケージに関するものであって、特に、異なる粗さ値を有する表面を有する半導体パッケージに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
典型的な半導体パッケージは、パッケージ基板上に搭載されたインターポーザーモジュール(interposer module)を有する。インターポーザーモジュールは、インターポーザー上に搭載された一つ以上の半導体装置(たとえば、半導体ダイ)を有する。半導体パッケージは、プリント回路板(ＰＣＢ)上にも搭載される。各状況において、アンダーフィル材料(underfill material)は、基板表面上(たとえば、パッケージ基板の表面、インターポーザーの表面、あるいは、ＰＣＢの表面)、および、基板表面と基板表面上に搭載されるアイテム間に形成される。
【０００３】
典型的な半導体構造において、基板表面上に形成されるアンダーフィル材料(たとえば、パッケージ基板の表面、インターポーザーの表面、あるいは、ＰＣＢの表面上に形成されるアンダーフィル材料)の流速が、緩慢であるという問題が発生する。緩慢な流速は、アンダーフィル材料中で、不均一な流動線条(flow striation)を生成する。緩慢な流速はさらに、アンダーフィル材料中で、一つ以上の細孔(void)を形成する。
【０００４】
判明していることは、基板表面粗さが、アンダーフィル流動パフォーマンス、および、アンダーフィル(ＵＦ)細孔生成のリスクに影響することである。特に、フリップチップボールグリッドアレイ(ＦＣＢＧＡ)パッケージにおいて、基板表面粗さは、アンダーフィル流動、および、アンダーフィル細孔に影響する。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、異なる粗さ値を有する表面を有する半導体パッケージ、および、その形成方法を提供し、上述の問題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のいくつかの実施形態は、パッケージ基板、および、インターポーザーモジュールを有する半導体パッケージを提供する。パッケージ基板は、上表面層を有し、上表面層は、第一表面粗さを有する第一表面領域、および、第一表面粗さより小さい第二表面粗さを有する第二表面領域を有する。インターポーザーモジュールは、第二表面領域中のパッケージ基板の上表面層上に搭載される。
【０００７】
本発明のいくつかの実施形態は、半導体パッケージの形成方法を提供し、本方法は、上表面層を有するパッケージ基板を形成する工程と、上表面層を処理して、上表面層が、第一表面粗さを有する第一表面領域、および、第一表面粗さより小さい第二表面粗さを有する第二表面領域を有する工程、および、パッケージ基板の上表面層の第二表面領域中に、インターポーザーモジュールを搭載する工程、を有する。
【０００８】
本発明のいくつかの実施形態は、インターポーザー、および、半導体装置を有するインターポーザーモジュールを提供する。インターポーザーは、上表面層を有し、上表面層は、第一表面粗さを有する第一表面領域、および、第一表面粗さより小さい第二表面粗さを有する第二表面領域を有する。半導体装置は、インターポーザーの上表面層の第二表面領域中に搭載される。
【発明の効果】
【０００９】
ここで開示される一つ以上の実施形態は、アンダーフィルフィリング増強のための新規の基板構造を有する。新規の基板構造は、専用領域中に、ハイブリッド表面粗さを有する。新規の基板構造を有する各種実施形態は、異なる表面粗さ値(たとえば、基板、あるいは、インターポーザー中に)を有する領域を構築することにより、良好なアンダーフィル流動、および、フィリングパフォーマンスを提供する。
【図面の簡単な説明】
【００１０】
添付図面を参照し、以下の詳細な記述から、本発明の態様をより理解することができる。注意すべきことは、業界の標準的技法において、各種特徴は、尺寸通りに描かれていないことである。実際、各種特徴の尺寸は、討論を明瞭にするため、任意に増加、あるいは、減少する。
（【００１１】以降は省略されています）
