公開番号2025165868
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2025047545
出願日2025-03-21
発明の名称駐車スペース自動通知システム
出願人大衆酷翼(北京)科技有限公司
代理人弁理士法人R&C
主分類G08G 1/04 20060101AFI20251028BHJP(信号)
要約【課題】駐車スペース情報の自動化収集、識別及び伝送を実現し、運転者の利便性及び効率を向上させるだけでなく、駐車場の開発、建設及びメンテナンスコストを効果的に低減できる駐車スペース自動通知システムを提供する。
【解決手段】本発明は、自動車に設けられ、駐車スペース情報を視覚的に収集して送信する視覚情報収集モジュールと、自動車に設けられ、視覚情報収集モジュールから送信された駐車スペース情報を受信して送信する第1近距離無線通信モジュールと、モバイル機器に設けられ、第1近距離無線通信モジュールと無線通信接続を確立し、第1近距離無線通信モジュールから送信された駐車スペース情報を受信し、駐車スペース情報をモバイル機器に記憶する第2近距離無線通信モジュールと、を含む、駐車スペース自動通知システムを提供する。
【選択図】図1
特許請求の範囲【請求項１】
自動車に設けられ、駐車スペース情報を視覚的に収集して送信する視覚情報収集モジュールと、
自動車に設けられ、前記視覚情報収集モジュールから送信された駐車スペース情報を受信して送信する第１近距離無線通信モジュールと、
モバイル機器に設けられ、前記第１近距離無線通信モジュールと無線通信接続を確立し、前記第１近距離無線通信モジュールから送信された駐車スペース情報を受信し、前記駐車スペース情報を前記モバイル機器に記憶する第２近距離無線通信モジュールと、
を含む、ことを特徴とする駐車スペース自動通知システム。
続きを表示（約 990 文字）【請求項２】
前記第１近距離無線通信モジュールは、ＮＦＣユニットを含み、前記第２近距離無線通信モジュールは、モバイル機器に設けられたＮＦＣユニットを含み、前記第１近距離無線通信モジュールのＮＦＣユニットと、第２近距離無線通信モジュールのＮＦＣユニットとが無線通信する、ことを特徴とする請求項１に記載の駐車スペース自動通知システム。
【請求項３】

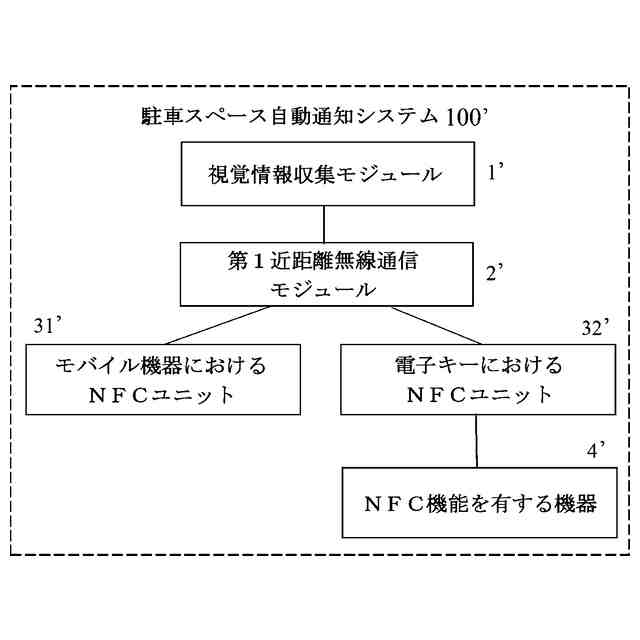

自動車の電子キーに設けられたＮＦＣユニットをさらに含み、前記自動車の電子キーにおけるＮＦＣユニットは、前記駐車スペース情報を受信して記憶し、前記駐車スペース情報を指定されたモバイル機器と共有する、ことを特徴とする請求項２に記載の駐車スペース自動通知システム。
【請求項４】
前記第１近距離無線通信モジュールは、自動車の運転席ドアに設けられる、ことを特徴とする請求項１に記載の駐車スペース自動通知システム。
【請求項５】
前記視覚情報収集モジュールは、カメラを含み、前記カメラは、駐車スペースのイメージ及び／又はビデオを駐車スペース情報として収集する、ことを特徴とする請求項１に記載の駐車スペース自動通知システム。
【請求項６】
前記視覚情報収集モジュールは、識別ユニットをさらに含み、前記識別ユニットは、前記イメージ及び／又はビデオにおけるテキスト及び／又は数字情報を駐車スペース情報として識別する、ことを特徴とする請求項５に記載の駐車スペース自動通知システム。
【請求項７】
前記カメラは、自動車が駐車を開始する際に駐車スペースのイメージ及び／又はビデオを収集し始める、ことを特徴とする請求項５に記載の駐車スペース自動通知システム。
【請求項８】
前記自動車のエンジンを切ると、前記第１近距離無線通信モジュールは、前記駐車スペース情報を前記第２近距離無線通信モジュールに伝送し、前記第２近距離無線通信モジュールは、前記駐車スペース情報を受信して前記モバイル機器に記憶する、ことを特徴とする請求項１に記載の駐車スペース自動通知システム。
【請求項９】
前記モバイル機器は、ＮＦＣをサポートする携帯電話、腕時計、ブレスレット又はタブレットコンピュータである、ことを特徴とする請求項８に記載の駐車スペース自動通知システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動車駐車通知システムに関し、具体的には、駐車スペース自動通知システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
社会の発展と科学技術の進歩に伴い、大型駐車場に対する需要が増加しつつあるが、運転者は、駐車スペースＩＤを記録し忘れたため、大型駐車場で自分の車両を見つけるのが困難になることがよくある。このような問題を解決するために、いくつかの大型駐車場では駐車スペース通知システムが導入される。従来技術における駐車スペース通知システムは、通常、駐車場を基に設計されたものであり、例えば、駐車場管理システムの場合、駐車場内に複数のセンサ（カメラ、地磁気センサ又は天井取付型レーダー／ライダーなど）を取り付ける必要があり、運転者は、予め駐車場の駐車スペース通知サービスに登録する必要があり、運転者が車両を１つの駐車スペースに駐車すると、システムは、運転者が予め登録した電話番号又はモバイルアプリケーションに対応する駐車スペースＩＤを送信する。
【０００３】
従来の駐車場管理システムは、建設及び取付過程において、大量のセンサを取り付ける必要があり、大量の資金及び時間がかかり、開発、建設及びメンテナンスコストが大幅に増加する。次に、ほとんどの駐車場は、駐車管理システムを備えておらず、これは、このような駐車スペース通知サービスの利用シーンが限られていることを意味する。最後に、異なる駐車場は、異なる駐車場管理システムを備える可能性があるため、各運転者は、駐車スペース通知サービスをアクティブにするために複数の対応するシステムに登録する必要があり、これは、通常、事前登録、事前接続、トリガー及び通知メカニズムの選択などの大量の手動操作を必要とし、大量の複雑な操作が運転者に不便をもたらす。
【０００４】
したがって、上記問題を解決するために、駐車スペース自動通知システムを提供することが急務となる。
【０００５】
なお、以上の背景技術欄に開示された情報は、本発明の背景への理解を深めるためのものであるため、当業者に知られる従来技術を構成しない情報を含む可能性がある。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
従来技術に存在する問題を解決するために、本発明は、駐車場に駐車管理システムを取り付ける必要がなく、駐車スペース情報を自動的に識別して通知する駐車スペース自動通知システムを提供する。
【課題を解決するための手段】
【０００７】
本発明による駐車スペース自動通知システムは、自動車に設けられ、駐車スペース情報を視覚的に収集して送信する視覚情報収集モジュールと、自動車に設けられ、前記視覚情報収集モジュールから送信された駐車スペース情報を受信して送信する第１近距離無線通信モジュールと、モバイル機器に設けられ、前記第１近距離無線通信モジュールと無線通信接続を確立し、前記第１近距離無線通信モジュールから送信された駐車スペース情報を受信し、前記駐車スペース情報を前記モバイル機器に記憶する第２近距離無線通信モジュールと、を含む。
【０００８】
本発明の一実施例によれば、上記第１近距離無線通信モジュールは、ＮＦＣユニットを含み、上記第２近距離無線通信モジュールは、モバイル機器に設けられたＮＦＣユニットを含み、第１近距離無線通信モジュールのＮＦＣユニットと、第２近距離無線通信モジュールのＮＦＣユニットとが無線通信する。
【０００９】
本発明の一実施例による駐車スペース自動通知システムは、自動車の電子キーに設けられたＮＦＣユニットをさらに含み、前記自動車の電子キーにおけるＮＦＣユニットは、前記駐車スペース情報を受信して記憶し、前記駐車スペース情報を指定されたモバイル機器と共有する。
【００１０】
本発明の一実施例によれば、前記第１近距離無線通信モジュールは、自動車の運転席ドアに設けられる。
（【００１１】以降は省略されています）
