公開番号2025163242
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2025132798,2023121128
出願日2025-08-07,2023-07-25
発明の名称表示方法、表示プログラム及び情報処理装置
出願人株式会社アンドパッド
代理人個人,個人,個人
主分類G06T 19/00 20110101AFI20251021BHJP(計算;計数)
要約【課題】2次元の図面の確認中に3次元データを簡便に確認できる表示方法、表示プログラム及び情報処理装置を提供する。

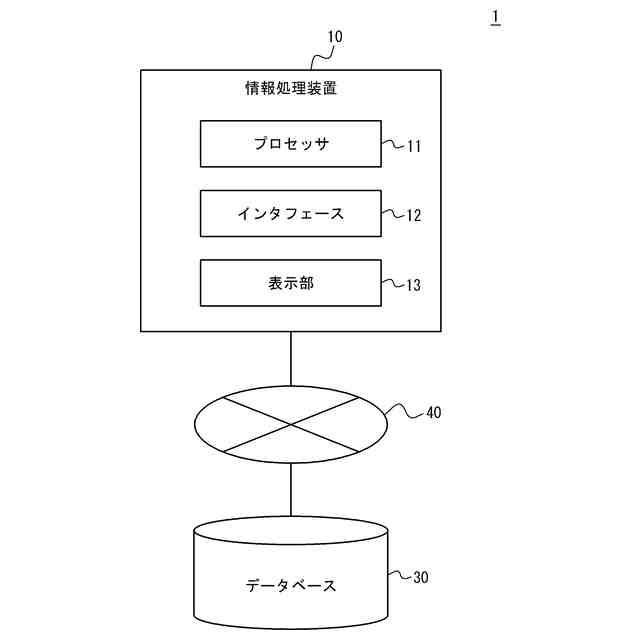

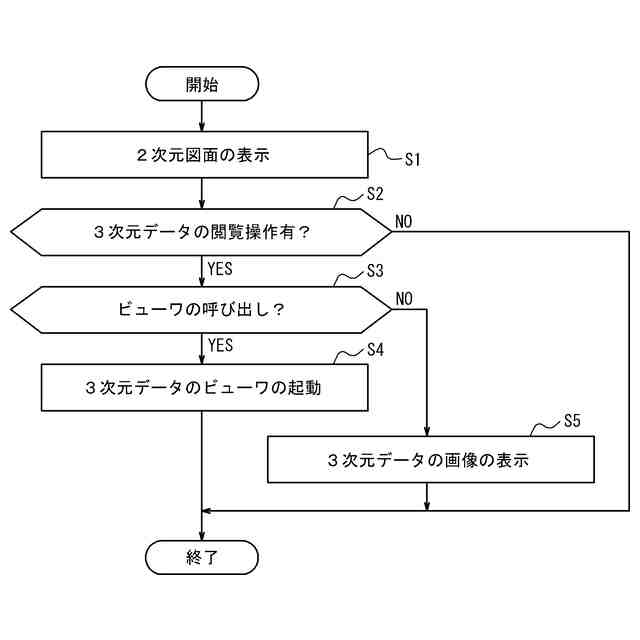

【解決手段】情報処理装置10が実行する表示方法は、施工図面の2次元図面を表示するステップと、2次元図面の中の指定位置を取得するステップと、2次元図面を表示しつつ、2次元図面の指定位置に関連づけられる物体の属性情報を含む3次元データを表示するステップとを含む。
【選択図】図1
特許請求の範囲【請求項１】
情報処理装置が実行する表示方法であって、
施工図面の２次元図面を表示するステップと、
前記２次元図面の中の指定位置を取得するステップと、
前記２次元図面を表示しつつ、前記２次元図面の指定位置に関連づけられる物体の属性情報を含む３次元データを表示するステップと
を含む、表示方法。
続きを表示（約 1,200 文字）【請求項２】
前記３次元データを表示するステップは、
前記２次元図面の指定位置に前記３次元データのビューワを呼び出すリンクを表示するステップと、
前記リンクに対する操作の入力を受け付けた場合に前記ビューワを起動して前記ビューワを前記２次元図面に重畳して表示し、前記２次元図面の指定位置に関連づけられる物体の３次元データを前記ビューワによって表示させるステップと
を含む、請求項１に記載の表示方法。
【請求項３】

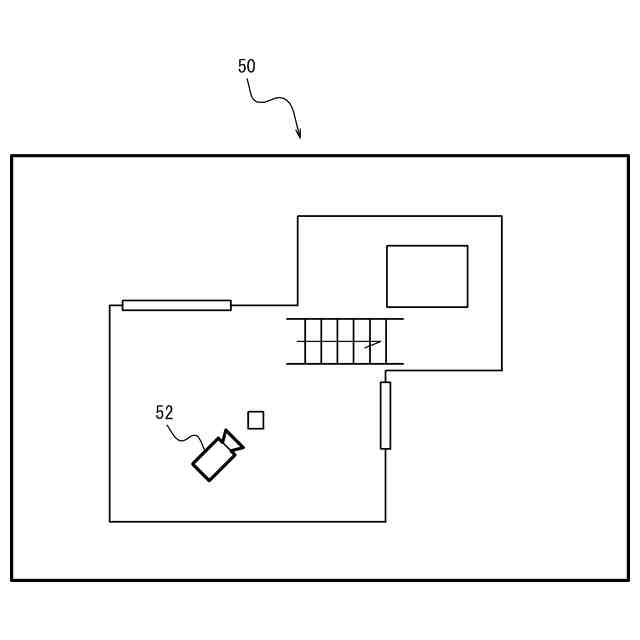

前記リンクを表示するステップにおいて、前記ビューワが前記３次元データを表示するときの視点位置、視線方向及び表示範囲を特定する表示情報を前記リンクに関連づけ、
前記３次元データを前記ビューワによって表示させるステップにおいて、前記ビューワを起動するときに前記表示情報を指定する、請求項２に記載の表示方法。
【請求項４】
前記３次元データを前記ビューワによって表示させるステップにおいて、前記ビューワを起動している状態で前記表示情報を変更する情報を前記ビューワに引き渡すことによって、前記ビューワによる前記３次元データの表示を変更させる、請求項３に記載の表示方法。
【請求項５】
前記３次元データを前記ビューワによって表示させるステップにおいて、前記表示情報を変更する操作を前記ビューワに対して直接入力できるように、前記ビューワを前記２次元図面に埋め込んだモジュールとして起動し、前記表示情報の変更に応じて前記ビューワによる前記３次元データの表示を変更させる、請求項３に記載の表示方法。
【請求項６】
前記３次元データを前記ビューワによって表示させるステップにおいて、前記ビューワを起動している状態で、前記属性情報の項目のうち表示する項目を選択する、請求項２から５までのいずれか一項に記載の表示方法。
【請求項７】
前記リンクを表示するステップにおいて、前記リンクとして、前記リンクへの操作入力によって前記ビューワを呼び出したときに前記ビューワによって閲覧可能な３次元データのサムネイル画像を表示する、請求項２から５までのいずれか一項に記載の表示方法。
【請求項８】
前記指定位置に関連づけられる物体が所定の型番の部材である場合において、前記リンクは、前記所定の型番の部材の供給元の３次元データを表示するビューワを呼び出すように構成される、請求項２から５までのいずれか一項に記載の表示方法。
【請求項９】
前記３次元データを表示するステップにおいて、前記３次元データとしてあらかじめ準備された画像を前記２次元図面に重畳して表示する、請求項１に記載の表示方法。
【請求項１０】
前記２次元図面が地面の掘削工事の図面である場合、前記指定位置に関連づけられる物体は、掘削する部分の地中に埋設されている物体を含む、請求項１、２、３、４、５又は９のいずれか一項に記載の表示方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、表示方法、表示プログラム及び情報処理装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、特許文献１に記載されているように、座標に関してマッチするように３次元画像と２次元画像とをデュアル表示するシステムが知られている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１３－５０９６６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
物体の３次元モデルは、物体の３次元形状のデータに物体の属性情報を関連づけた、ＢＩＭ（Building Information Modeling）データ等の３次元データとして表現される。ここで、建築又は建設等の２次元の図面を確認しつつ、３次元データを参照して属性情報を確認することがある。特許文献１のシステムのように単に３次元画像と２次元画像とをデュアル表示する場合、属性情報を別の手段で確認する必要がある。
【０００５】
本開示の目的は、２次元の図面の確認中に３次元データを簡便に確認できる表示方法、表示プログラム及び情報処理装置を提供することにある。
【課題を解決するための手段】
【０００６】
（１）本開示の一実施形態に係る表示方法は、情報処理装置が、施工図面の２次元図面を表示するステップと、前記２次元図面の中の指定位置を取得するステップと、前記２次元図面を表示しつつ、前記２次元図面の指定位置に関連づけられる物体の属性情報を含む３次元データを表示するステップとを含む。
【０００７】
（２）上記（１）に記載の表示方法において、前記３次元データを表示するステップは、前記２次元図面の指定位置に前記３次元データのビューワを呼び出すリンクを表示するステップと、前記リンクに対する操作の入力を受け付けた場合に前記ビューワを起動して前記ビューワを前記２次元図面に重畳して表示し、前記２次元図面の指定位置に関連づけられる物体の３次元データを前記ビューワによって表示させるステップとを含んでよい。
【０００８】
（３）上記（２）に記載の表示方法の前記リンクを表示するステップにおいて、前記ビューワが前記３次元データを表示するときの視点位置、視線方向及び表示範囲を特定する表示情報が前記リンクに関連づけられてよい。前記３次元データを前記ビューワによって表示させるステップにおいて、前記ビューワを起動するときに前記表示情報が指定されてよい。
【０００９】
（４）上記（３）に記載の表示方法の前記３次元データを前記ビューワによって表示させるステップにおいて、前記ビューワを起動している状態で前記表示情報を変更する情報を前記ビューワに引き渡すことによって、前記ビューワによる前記３次元データの表示が変更されてよい。
【００１０】
（５）上記（３）に記載の表示方法の前記３次元データを前記ビューワによって表示させるステップにおいて、前記表示情報を変更する操作を前記ビューワに対して直接入力できるように、前記ビューワが前記２次元図面に埋め込んだモジュールとして起動されてよい。前記表示情報の変更に応じて前記ビューワによる前記３次元データの表示が変更されてよい。
（【００１１】以降は省略されています）
