特許ウォッチ

公開番号2025163236
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2025132433,2024509257
出願日2025-08-07,2023-03-24
発明の名称樹脂シートおよびその製造方法
出願人味の素株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人
主分類B32B 27/00 20060101AFI20251021BHJP(積層体)
要約【課題】樹脂組成物層を形成する際の反りを抑制することができ、高い精度で光学式自動外観検査装置(AOI)での樹脂組成物層の異物検査を可能とする樹脂シートを提供する。
【解決手段】第1フィルムと、樹脂組成物層と、第2フィルムまたはガラス板とを有する樹脂シートであって、樹脂組成物層が、第1フィルムと第2フィルムとの間または第1フィルムとガラス板との間に存在し、第1フィルムが、基材としての単層のプラスチックフィルムと、プラスチックフィルム面に形成されたバリア層と、プラスチックフィルムと接していないバリア層面またはバリア層を有しないプラスチックフィルム面に形成された離型層とを有し、第1フィルムが透明性を有するフィルムであり、ガラス板が離型層を有しない、樹脂シート。
【選択図】なし
特許請求の範囲【請求項１】
第１フィルムと、樹脂組成物層と、第２フィルムまたはガラス板とを有する樹脂シートであって、
樹脂組成物層が、第１フィルムと第２フィルムとの間または第１フィルムとガラス板との間に存在し、
第１フィルムが、基材としての単層のプラスチックフィルムと、プラスチックフィルム面に形成されたバリア層と、プラスチックフィルムと接していないバリア層面またはバリア層を有しないプラスチックフィルム面に形成された離型層とを有し、
第１フィルムが透明性を有するフィルムであり、
第１フィルムの水蒸気透過度が０．０１（ｇ／ｍ
２
／２４ｈｒ）以上１（ｇ／ｍ
２
／２４ｈｒ）以下であり、
第１フィルムの離型層が樹脂組成物層と接しており、
第２フィルムが離型層を有さず、
第２フィルムの水蒸気透過度が０．０１（ｇ／ｍ
２
／２４ｈｒ）未満であり、
ガラス板が離型層を有しない、
樹脂シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、有機ＥＬ素子や太陽電池、導電基板を有するタッチパネル等の電子デバイスの封止等に好適な樹脂シートおよびその製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
有機ＥＬ（Electroluminescence）素子や太陽電池、導電基板を有するタッチパネル等の電子デバイスを水分から保護するため、樹脂組成物層を有する樹脂シートを用いて電子デバイスを封止することが行われている。
【０００３】
樹脂シートは、通常、支持体、樹脂組成物層、および前記樹脂組成物層を保護するためのカバーフィルムから構成される（例えば、特許文献１）。
【０００４】
また、樹脂シートの水分遮断性を高める方法として、樹脂シートの樹脂組成物層に半焼成ハイドロタルサイトを配合することが知られている（例えば、特許文献２）。
【０００５】
特許文献１の段落［００１５］および［００１６］には、ポリエチレンテレフタレート等のプラスチックフィルムや、バリア層を有するプラスチックフィルムを支持体として使用することが記載されている。しかし、その段落［００１８］には「樹脂シートのカバーフィルムとしては、支持体と同様のプラスチックフィルムが挙げられる」と記載されているだけで、バリア層を有するプラスチックフィルムをカバーフィルムとして使用することは記載されていない。
【０００６】
バリア層を有さない、透湿性の高いプラスチックフィルムを樹脂シートのカバーフィルムとして使用すると、樹脂シートの保管時にカバーフィルムから透過した水分が樹脂組成物層に混入するおそれがある。その結果、樹脂シートの電子デバイスを水分から保護するという性能が低下し、そのような樹脂シートを用いて電子デバイスを封止すると、電子デバイスの寿命が短くなるおそれがある。
【０００７】
また、半焼成ハイドロタルサイトを含有する樹脂組成物層を有する樹脂シートは、半焼成ハイドロタルサイトによって高い水分遮断性を達成することができるが、半焼成ハイドロタルサイトは、可逆的に水分を吸収および放出する性質を有する。そのため、半焼成ハイドロタルサイトを含有する樹脂組成物層を有する樹脂シートでは、例えば樹脂シートの保管中に半焼成ハイドロタルサイトが水分を吸収し、その後、吸収した水分を樹脂組成物層に放出する。このように放出された水分を含む樹脂組成物層で電子デバイスを封止すると、電子デバイスの寿命が短くなるおそれがある。また、酸化カルシウムを含有する樹脂組成物層を有する樹脂シートも同様に高い水分遮断性を達成することができるが、酸化カルシウムは非可逆的に水分を吸収する為、樹脂シートの保管中に酸化カルシウムが水分を吸収し、水分遮断性が失われてしまう。このような樹脂組成物層で電子デバイスを封止すると、デバイスの寿命が短くなるおそれがある。
【０００８】
上記を鑑みて、例えば、特許文献３は、バリア層を有するプラスチックフィルムを支持体として使用することに加えて、カバーフィルムにも防湿性のフィルムを採用することにより、樹脂組成物層の吸水を抑制した、樹脂シートを開示している。
【先行技術文献】
【特許文献】
【０００９】
特開２０１６－１８６８４３号公報
国際公開第２０１７／１３５１１２号
国際公開第２０１８／１８１４２６号
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかしながら、高耐透湿性のバリアフィルムは一般に、プラスチックフィルム上に蒸着等により薄い無機膜が複数積層されたり金属箔が接着されているか、あるいは無機薄膜とプラスチックフィルムとが交互に積層された複層構造を有するが、ワニス塗工用の支持体として使用した場合、加熱時の反りが起こりやすい。また金属箔を有するバリアフィルムや複層構造のバリアフィルムは、層間に気泡を有することが多いが、光学式自動外観検査装置（ＡＯＩ）で樹脂シートの樹脂組成物層の異物検査を行う場合、気泡を欠点として検出してしまうため、正確な検査が困難となり、ＡＯＩ評価への適合性が低くなる。またアルミ箔とプラスチックフィルムからなるフィルムも高い耐透湿性を有するが同様に反りが起こりやすく、また光透過性がないため、ＡＯＩで異物検査が行えない。

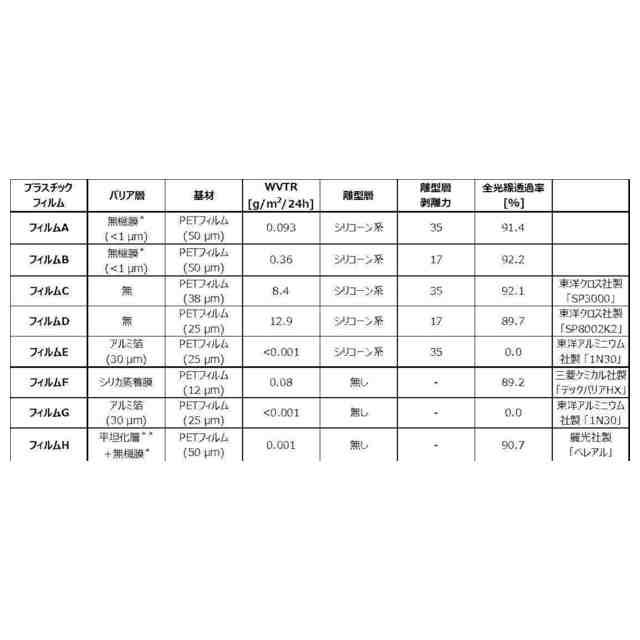

（【００１１】以降は省略されています）

関連特許
