公開番号2025162256
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065428
出願日2024-04-15
発明の名称排気通路構造およびダイヤフラムポンプ
出願人マブチモーターオーケン株式会社
代理人個人
主分類F04B 45/04 20060101AFI20251020BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】実用的な排気性能を有しているにもかかわらず、排気通路から笛吹音のような異音が発生することを防ぐことが可能な排気通路構造を提供する。

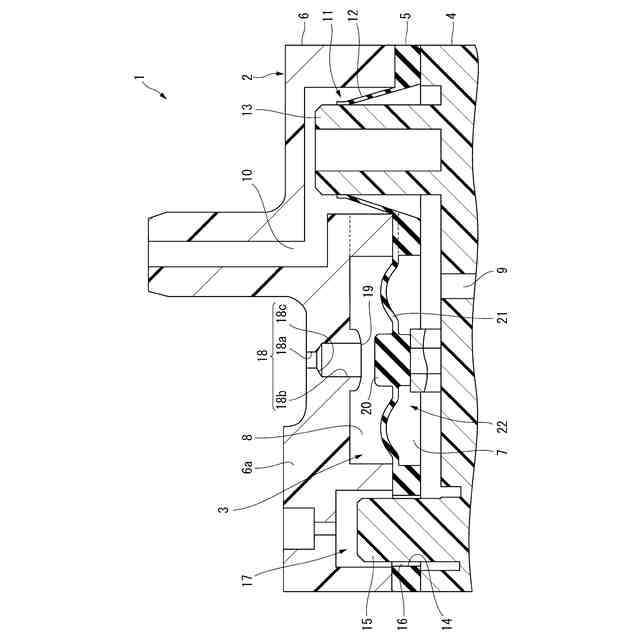

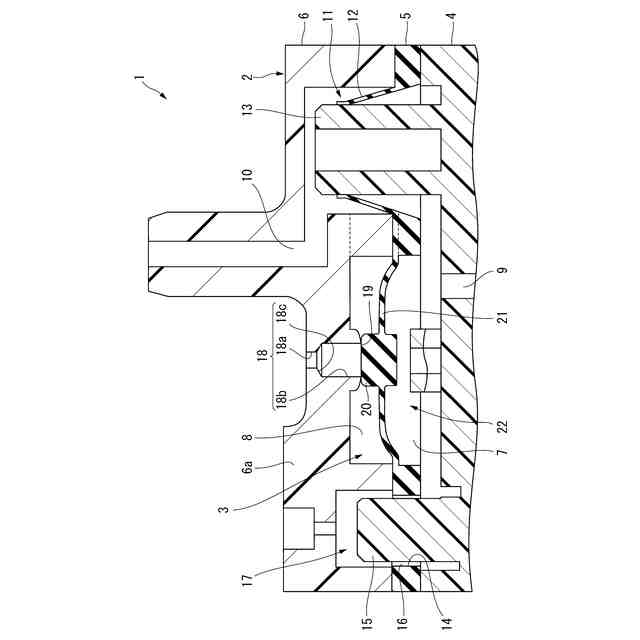

【解決手段】流入通路9および流出通路10が開口する圧力室3と、圧力室3を上流側流体室7と下流側流体室8とに仕切るダイヤフラム5を備える。上流側流体室7から下流側流体室8に流体を流す逆止弁11と、上流側流体室7から流体を排気する微排気通路17と、下流側流体室8から流体を排気する排気通路18とを備える。下流側流体室8の壁には、排気通路18が開口する弁座19が形成され、ダイヤフラム5は、弁座19に着座する弁体20を有する。弁座19とダイヤフラム5は、上流側流体室7と下流側流体室8の差圧で動作する差圧弁22を構成する。排気通路18は、下流部18aと上流部18bとで通路断面積が異なり、上流部18bの通路断面積は、下流部18aの通路断面積より大きい。
【選択図】図1
特許請求の範囲【請求項１】
加圧された流体が流入する流入通路および流体が流出する流出通路が開口する圧力室と、
前記圧力室を前記流入通路が開口する上流側流体室と前記流出通路が開口する下流側流体室とに仕切るダイヤフラムと、
前記上流側流体室から前記下流側流体室に流体を流す逆止弁と、
前記流出通路より通路断面積が小さく形成され、前記上流側流体室から流体を前記圧力室の外に排出する微排気通路と、
前記下流側流体室の内外を連通し、前記下流側流体室から流体を前記圧力室の外に排気する排気通路とを備え、
前記下流側流体室の壁には、前記排気通路の前記下流側流体室側の上流端が開口する弁座が形成され、
前記ダイヤフラムは、前記弁座に着座して前記排気通路を閉じる弁体を有し、
前記弁座と前記ダイヤフラムは、前記上流側流体室の圧力が前記下流側流体室の圧力より高い場合に前記排気通路を閉じ、かつ前記上流側流体室の圧力が前記下流側流体室の圧力以下である場合に前記排気通路を開く差圧弁を構成し、
前記排気通路は、前記圧力室の外に開口する下流部と、前記排気通路の前記弁座に開口する上流部とで通路断面積が異なり、
前記上流部の通路断面積は、前記下流部の通路断面積より大きいことを特徴とする排気通路構造。
続きを表示（約 830 文字）【請求項２】
請求項１に記載した排気通路構造において、
前記排気通路の前記下流部の通路断面積と、前記排気通路の前記上流部の通路断面積は、それぞれ一定であることを特徴とする排気通路構造。
【請求項３】
請求項２に記載した排気通路構造において、
前記排気通路の前記下流部と前記上流部との境界部分は、前記上流部から前記下流部に向かうにしたがって次第に通路断面積が小さくなるテーパー状に形成されていることを特徴とする排気通路構造。
【請求項４】
請求項１～請求項３の何れか一つに記載した排気通路構造を備えたダイヤフラムポンプであって、
カップ状のポンプ部を有するポンプダイヤフラムと、
前記ポンプ部が壁の一部となるように形成されたポンプ室と、
前記ポンプ部の底に接続され、回転を往復運動に変換して前記ポンプ室の容積を増減させる駆動装置と、
前記駆動装置に回転力を加えるモータと、
一端が前記ポンプ室に接続されかつ他端がポンプ外側の流体入口に接続された吸入通路と、
前記ポンプ室の容積が増える行程で流体が前記流体入口から前記ポンプ室に向けて流れるように前記吸入通路を開閉する吸入弁と、
一端が前記ポンプ室に接続されかつ他端が前記流入通路に接続された吐出通路と、
前記ポンプ室の容積が減少する行程で流体が前記ポンプ室から前記流入通路に向けて流れるように前記吐出通路を開閉する吐出弁とを備え、
前記吐出弁を通って前記流入通路に流入した流体の圧力で前記差圧弁が閉じることによって、流体が前記下流側流体室から前記流出通路を通って被加圧物に供給され、
前記駆動装置が停止している状態で前記上流側流体室の圧力が低下して前記差圧弁が開くことによって、前記下流側流体室の流体が前記排気通路を通って排気されることを特徴とするダイヤフラムポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、差圧弁によって開閉される排気通路を有する排気通路構造に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
差圧弁によって開閉される排出通路を備えた従来の排気通路構造としては、例えば特許文献１に記載されたものがある。特許文献１には、電子血圧計のカフに空気を供給するダイヤフラムポンプが開示されている。このダイヤフラムポンプは、停止時にカフとの間の空気通路から空気を排気するために排気弁を備えている。排気弁は、ポンプの吐出圧が低下することによって排気通路を開く構造が採られている。排気通路は、ポンプの外壁を貫通する貫通孔によって形成されている。この排出通路は、上流端から下流端まで通路断面積が一定となるように形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４３６４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来の排気通路構造では、排気弁が開いて高圧な空気が排気通路を通って排気されるときに、笛吹音に似た高音の異音が発生することがあるという問題があった。この異音は、排気通路の通路断面積を小さくすることによりある程度は解消することができる。しかし、異音が生じることがないように通路断面積を小さくすると、排出能力が小さくなって実用的ではなくなってしまう。
【０００５】
本発明の目的は、実用的な排気性能を有しているにもかかわらず、排気通路から笛吹音のような異音が発生することを防ぐことが可能な排気通路構造およびダイヤフラムポンプを提供することである。
【課題を解決するための手段】
【０００６】
この目的を達成するために本発明に係る排気通路構造は、加圧された流体が流入する流入通路および流体が流出する流出通路が開口する圧力室と、前記圧力室を前記流入通路が開口する上流側流体室と前記流出通路が開口する下流側流体室とに仕切るダイヤフラムと、前記上流側流体室から前記下流側流体室に流体を流す逆止弁と、前記流出通路より通路断面積が小さく形成され、前記上流側流体室から流体を前記圧力室の外に排出する微排気通路と、前記下流側流体室の内外を連通し、前記下流側流体室から流体を前記圧力室の外に排気する排気通路とを備え、前記下流側流体室の壁には、前記排気通路の前記下流側流体室側の上流端が開口する弁座が形成され、前記ダイヤフラムは、前記弁座に着座して前記排気通路を閉じる弁体を有し、前記弁座と前記ダイヤフラムは、前記上流側流体室の圧力が前記下流側流体室の圧力より高い場合に前記排気通路を閉じ、かつ前記上流側流体室の圧力が前記下流側流体室の圧力以下である場合に前記排気通路を開く差圧弁を構成し、前記排気通路は、前記圧力室の外に開口する下流部と、前記排気通路の前記弁座に開口する上流部とで通路断面積が異なり、前記上流部の通路断面積は、前記下流部の通路断面積より大きいものである。
【０００７】
本発明は、前記排気通路構造において、前記排気通路の前記下流部の通路断面積と、前記排気通路の前記上流部の通路断面積は、それぞれ一定であってもよい。
【０００８】
本発明は、前記排気通路構造において、前記排気通路の前記下流部と前記上流部との境界部分は、前記下流部から前記上流部に向かうにしたがって次第に通路断面積が小さくなるテーパー状に形成されていてもよい。
【０００９】

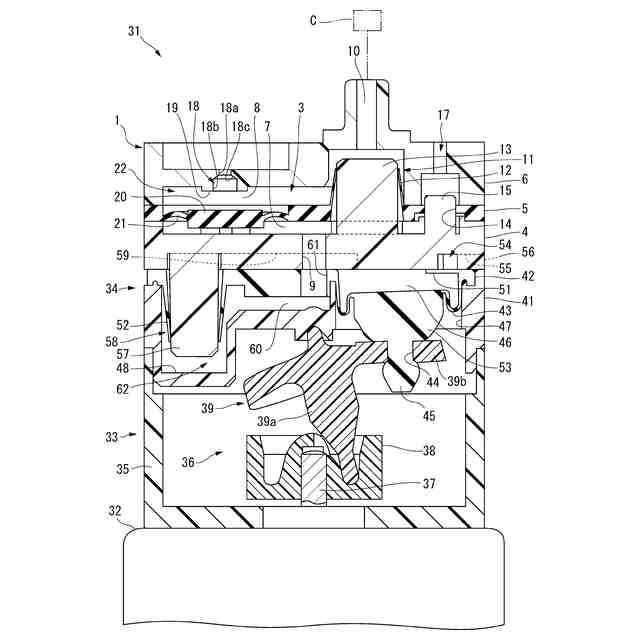

本発明に係るダイヤフラムポンプは、前記排気通路構造を備えたダイヤフラムポンプであって、カップ状のポンプ部を有するポンプダイヤフラムと、前記ポンプ部が壁の一部となるように形成されたポンプ室と、前記ポンプ部の底に接続され、回転を往復運動に変換して前記ポンプ室の容積を増減させる駆動装置と、前記駆動装置に回転力を加えるモータと、一端が前記ポンプ室に接続されかつ他端がポンプ外側の流体入口に接続された吸入通路と、前記ポンプ室の容積が増える行程で流体が前記流体入口から前記ポンプ室に向けて流れるように前記吸入通路を開閉する吸入弁と、一端が前記ポンプ室に接続されかつ他端が前記流入通路に接続された吐出通路と、前記ポンプ室の容積が減少する行程で流体が前記ポンプ室から前記流入通路に向けて流れるように前記吐出通路を開閉する吐出弁とを備え、前記吐出弁を通って前記流入通路に流入した流体の圧力で前記差圧弁が閉じることによって、流体が前記下流側流体室から前記流出通路を通って被加圧物に供給され、前記駆動装置が停止している状態で前記上流側流体室の圧力が低下して前記差圧弁が開くことによって、前記下流側流体室の流体が前記排気通路を通って排気されるものである。
【発明の効果】
【００１０】
本発明によれば、実用的な排気性能を有しているにもかかわらず、排気通路から笛吹音のような異音が発生することを防ぐことが可能な排気通路構造およびダイヤフラムポンプを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
