公開番号2025161928
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2025139556,2023214503
出願日2025-08-25,2017-04-07
発明の名称視覚的なフィードバック装置を有するエアロゾル発生装置
出願人フィリップ・モーリス・プロダクツ・ソシエテ・アノニム
代理人個人,個人,個人,個人,個人,個人,個人,個人
主分類A24F 40/50 20200101AFI20251017BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】電気的に作動する喫煙システムで使用する装置として特定の用途を有する、分割された視覚的なフィードバック装置を備えるエアロゾル発生装置を提供する。

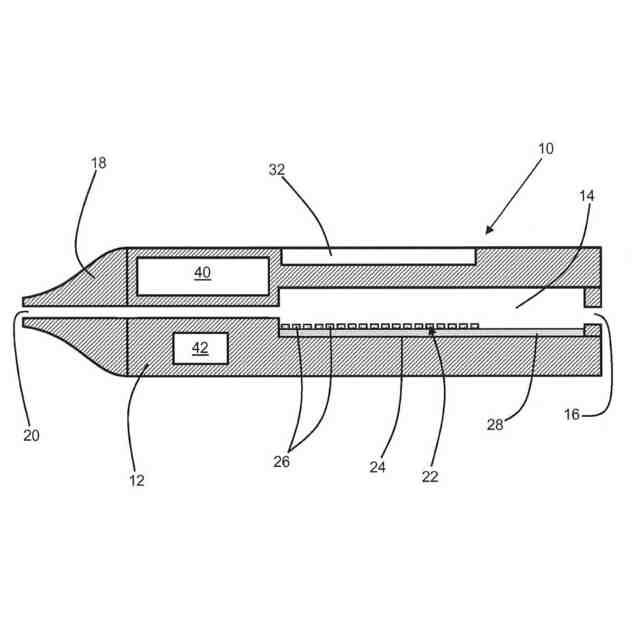

【解決手段】エアロゾル発生装置(10)は、電力供給源(40)と、エアロゾル発生物品(50、60)の少なくとも一部を受けるためのくぼみ(14)と、くぼみ(14)の中に位置付けられた少なくとも一つの電気ヒーター(22)と、少なくとも一つの電気ヒーター(22)を起動するために、電力供給源(40)から少なくとも一つの電気ヒーター(22)への電力の供給を制御するように構成されたコントローラー(42)と、各々が視覚的なフィードバックを提供するように構成された複数の分割区分(34)を有する分割された視覚的なフィードバック装置(32)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
エアロゾル発生装置であって、
電力供給源と、
エアロゾル発生物品の少なくとも一部を受けるためのくぼみと、
前記くぼみの中に位置付けられた複数の電気ヒーターと、
前記複数の電気ヒーターを起動するために前記電力供給源から前記複数の電気ヒーターへの電力の供給を制御するように構成されたコントローラーであって、エアロゾル発生物品の少なくとも一部が前記くぼみの中に受けられた場合に、前記コントローラーが全期間にわたり前記複数の電気ヒーターを起動するように構成されている、コントローラーと、

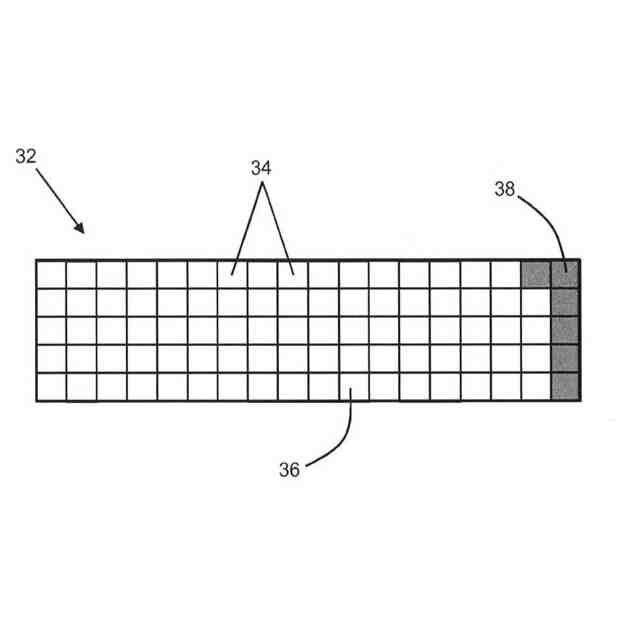

分割された視覚的なフィードバック装置であって、前記分割された視覚的なフィードバック装置の複数の分割区分が各々、前記全期間の異なる部分に対応し、かつエアロゾル発生物品の少なくとも一部が前記くぼみの中に受けられた場合、および前記全期間の対応する部分が経過した時に、前記複数の分割区分の各々が視覚的なフィードバックを提供するように構成されている、分割された視覚的なフィードバック装置と、を備え、
前記複数のヒーターがあるパターンで配置され、前記分割された視覚的なフィードバック装置の前記分割区分が前記複数の電気ヒーターと同一のパターンで配置され、
エアロゾル発生物品の少なくとも一部が前記くぼみの中に受けられた場合、および前記全期間の前記対応する部分が経過した時に、前記複数の分割区分の各々が第一の状態から第二の状態に変換可能であり、
前記複数の分割区分の各々の第一の状態が、一つのレベルの明るさおよび一つの色の少なくとも一つを含み、
前記分割区分の少なくとも一つについての第一の状態が、残りの分割区分についての第一の状態とは異なる
エアロゾル発生装置。
続きを表示（約 1,200 文字）【請求項２】
前記コントローラーが前記複数の電気ヒーターを逐次的に起動するように構成されている、請求項１に記載のエアロゾル発生装置。
【請求項３】
前記全期間の各々の部分が、単一の電気ヒーターの全起動時間に対応し、かつエアロゾル発生物品の少なくとも一部が前記くぼみの中に受けられた場合、および前記対応する電気ヒーターが起動されている時に、前記複数の分割区分の各々が視覚的なフィードバックを提供するように構成されている、請求項２に記載のエアロゾル発生装置。
【請求項４】
前記第二の状態にある前記複数の分割区分の各々によって提供された前記視覚的なフィードバックが、前記分割された視覚的なフィードバック装置の分割区分の間で異なり、これによって前記複数の分割区分の少なくとも幾つかが前記第二の状態に切り替えられた時に、前記分割された視覚的なフィードバック装置がしるしを表示する、請求項３に記載のエアロゾル発生装置。
【請求項５】
前記分割された視覚的なフィードバック装置は、非連続的な順序で前記複数の分割区分を前記第二の状態に変換するように構成され、これによって前記複数の分割区分の幾つかが前記第二の状態に変換され、かつ前記分割区分の幾つかが前記第一の状態のままである時に、前記分割された視覚的なフィードバック装置がしるしを表示する、請求項３または４に記載のエアロゾル発生装置。
【請求項６】
前記分割された視覚的なフィードバック装置が分割された電子ディスプレイを備え、前記電子ディスプレイの各々の分割区分が個別に切り替え可能であり、またエアロゾル発生物品の少なくとも一部が前記くぼみの中に受けられた場合、および前記全期間の前記対応する部分が経過した時に、前記コントローラーが前記複数の分割区分の各々を前記第一の状態から前記第二の状態に切り替えるように構成されている、請求項３、４、または５に記載のエアロゾル発生装置。
【請求項７】
前記電子ディスプレイの各々の分割区分が、異なるレベルの明るさおよび異なる色のうちの少なくとも一つの間で切り替え可能である、請求項６に記載のエアロゾル発生装置。
【請求項８】
エアロゾル発生物品の少なくとも一部が前記くぼみの中に受けられた場合、および前記全期間が経過した時に、前記コントローラーが前記電子ディスプレイの前記分割区分の少なくとも幾つかを第三の状態へと切り替えるように構成されており、前記第三の状態が前記第一の状態および前記第二の状態とは異なる、請求項６または７に記載のエアロゾル発生装置。
【請求項９】
新しいエアロゾル発生物品の少なくとも一部が前記くぼみの中に受けられた場合に、前記コントローラーが前記複数の分割区分の各々を前記第一の状態にリセットするように構成されている、請求項６、７、または８に記載のエアロゾル発生装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、分割された視覚的なフィードバック装置を備えるエアロゾル発生装置に関する。本発明は、電気的に作動する喫煙システムで使用する装置として特定の用途がある。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
エアロゾル発生システムの一つのタイプは、電気的に作動する喫煙システムである。周知の手持ち式の電気的に作動する喫煙システムは一般に、電池と、制御電子回路と、エアロゾル発生装置で使用するために特別に設計されたエアロゾル発生物品を加熱するための電気ヒーターとを備えるエアロゾル発生装置を備える。一部の例において、エアロゾル発生物品は、たばこロッドまたはたばこプラグなどのエアロゾル発生基体を備え、エアロゾル発生装置内に収容されるヒーターは、エアロゾル発生物品がエアロゾル発生装置の中に挿入される時に、エアロゾル発生基体の中に、またはその周りに挿入される。代替の電気的に作動する喫煙システムでは、エアロゾル発生物品は、容器に入っていないたばこなどのエアロゾル発生基体を収容するカプセルを備えてもよい。
【０００３】
一部の電気的に作動する喫煙システムは、装置がオンに切り替えられた時の表示、および加熱サイクルが終了した時の表示などの基本的な情報を消費者に提供するために、単純な視覚的なフィードバック装置を含む。
【０００４】
米国特許出願第２０１１／２６５８０６－Ａ１号は、液体基体がほぼ空の状態に装置がなった時にユーザーに示す単純なＬＥＤユニットを有する電子喫煙装置を説明している。
【０００５】
米国特許出願第２０１４／２６１４８７－Ａ１号は、行った吸煙の回数または残っている吸煙の回数の推定を表示するために複数のインジケーターを備えてもよい電子喫煙装置を説明している。しかし、各々の吸煙は流量および持続期間が異なる場合があるので、ユーザーにとって、こうしたフィードバックの使用は限定的である。
【０００６】
米国特許第５，８６５，１８５－Ａ号は、喫煙装置および交換可能なたばこ風味ユニットを備える喫煙システムを説明している。たばこ風味ユニットは、ユニットが既に加熱されている時に表示するための表示手段を備える場合があるが、これは喫煙システムの動作中にいかなるフィードバックもユーザーに提供しない。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
エアロゾル発生装置の動作中に、改善されたフィードバックをユーザーに提供するように構成されたエアロゾル発生装置を提供することが望ましいことになる。エアロゾル発生物品の使用中に、改善されたフィードバックをユーザーに提供するように構成されたエアロゾル発生物品を提供することが望ましいことになる。
【課題を解決するための手段】
【０００８】
本発明の第一の態様によると、電力供給源と、エアロゾル発生物品の少なくとも一部を受けるためのくぼみと、くぼみの中に位置付けられた少なくとも一つの電気ヒーターとを備えるエアロゾル発生装置が提供されている。エアロゾル発生装置は、少なくとも一つの電気ヒーターを起動するために、電力供給源から少なくとも一つの電気ヒーターへの電力の供給を制御するように構成されたコントローラーをさらに備える。コントローラーは、エアロゾル発生物品の少なくとも一部がくぼみの中に受けられた時に、全期間にわたり少なくとも一つの電気ヒーターを起動するように構成されている。エアロゾル発生装置はまた、分割された視覚的なフィードバック装置を備え、分割された視覚的なフィードバック装置の複数の分割区分は各々、全期間の異なる部分に対応する。複数の分割区分の各々は、エアロゾル発生物品の少なくとも一部がくぼみの中に受けられた時、および全期間の対応する部分が経過した時に、視覚的なフィードバックを提供するように構成されている。
【０００９】
本発明によるエアロゾル発生装置は、エアロゾル発生物品を全期間にわたり加熱するように構成されている。すなわち、エアロゾル発生装置は、エアロゾル発生物品上の一つ以上のエアロゾル形成基体が消費されるまで、エアロゾル発生物品を加熱するように構成されている。コントローラーは、少なくとも一つのヒーターを全期間にわたり連続的に起動するように構成されてもよく、つまり全期間は少なくとも一つのヒーターが連続的に起動される期間と等しい。コントローラーは、一つ以上のエアロゾル形成基体が消費されるまで、一連の個別の起動で少なくとも一つのヒーターを起動するように構成されてもよい。例えば、コントローラーは、ユーザーがエアロゾル発生装置を吸う時、またはエアロゾル発生物品がエアロゾル発生装置の中に受けられた時にのみ、少なくとも一つのヒーターを起動するように構成されてもよい。こうした実施形態において、全期間は、各々の起動中に少なくとも一つのヒーターが起動される期間の合計と等しい。
【００１０】
有利なことに、複数の分割区分の各々が全期間の異なる部分が経過した後で視覚的なフィードバックを提供するように構成された、分割された視覚的なフィードバック装置を提供することは、残りのヒーター起動時間の明瞭な表示を提供する。すなわち、分割された視覚的なフィードバック装置は、エアロゾル発生装置で加熱されたエアロゾル発生物品上のエアロゾル形成基体の消費量の正確な表示を提供する。これは、消費量のフィードバックを提供しないか、または例えば吸煙の数に基づいて推定のみを提供する周知の装置とは対照的である。
（【００１１】以降は省略されています）
