公開番号2025161470
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064674
出願日2024-04-12
発明の名称調理装置、鍋本体の保持装置
出願人株式会社鋳物屋
代理人個人
主分類A47J 43/28 20060101AFI20251017BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】使用者による調理に関連する作業の負担を軽減する調理装置などを提供する。

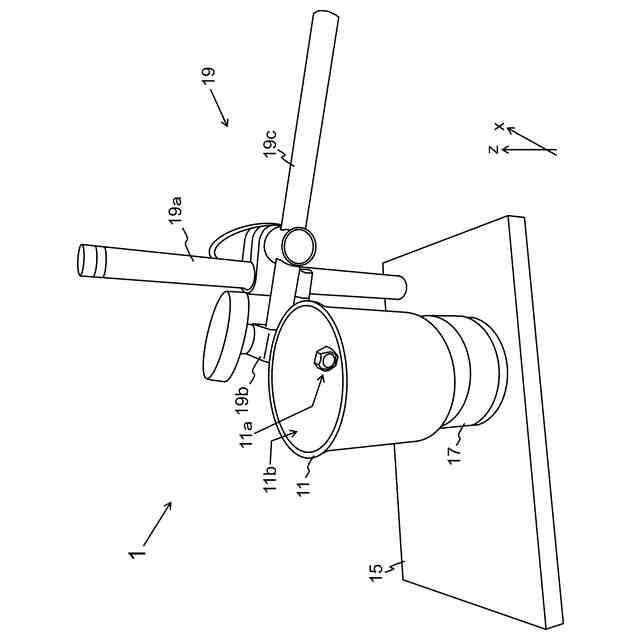

【解決手段】調理装置1は、鍋本体11と、前記鍋本体11の内部を加熱する加熱装置17と、前記鍋本体11が前記加熱装置17の上方に位置する状態と、前記鍋本体11が前記加熱装置17の上方から外れた状態とが切り替え可能な状態で、前記鍋本体11を保持する第1保持部19aと、前記鍋本体11の上部開口11bが上方を向いた状態と、前記上部開口11bが斜め上と横と斜め下と下方の少なくとも1つを向いた状態とが切り替え可能な状態で、前記鍋本体11を保持する第2保持部19bの少なくとも一方を有する保持装置19と、前記加熱装置17と前記保持装置19とを保持する土台部15と、を備える。
【選択図】図4

特許請求の範囲【請求項１】
鍋本体と、
前記鍋本体の内部を加熱する加熱装置と、
前記鍋本体が前記加熱装置の上方に位置する状態と、前記鍋本体が前記加熱装置の上方から外れた状態とが切り替え可能な状態で、前記鍋本体を保持する第１保持部と、前記鍋本体の上部開口が上方を向いた状態と、前記上部開口が斜め上と横と斜め下と下方の少なくとも１つを向いた状態とが切り替え可能な状態で、前記鍋本体を保持する第２保持部の少なくとも一方を有する保持装置と、
前記加熱装置と、前記保持装置とを保持する土台部と、を備える、調理装置。
続きを表示（約 740 文字）【請求項２】
前記保持装置は、前記第１保持部と前記第２保持部を有し、
前記第１保持部は、前記第２保持部を介して、前記鍋本体を保持する、請求項１に記載の調理装置。
【請求項３】
前記鍋本体を鉛直方向に延びる軸周りに回転させる第１ハンドルを含む操作部を更に備え、
前記第１保持部は、前記操作部と前記第２保持部とを介して、前記鍋本体を保持する、請求項２に記載の調理装置。
【請求項４】
前記鍋本体が前記加熱装置の上方に位置する時、前記第２保持部は、前記鍋本体の上部開口が上方を向いた状態を維持する、請求項２に記載の調理装置。
【請求項５】
前記保持装置は、少なくとも前記第１保持部を有し、
前記第１保持部は、前記鍋本体が前記加熱装置に触れない状態で、前記鍋本体を保持する、請求項１に記載の調理装置。
【請求項６】
前記保持装置は、片持ち梁である、請求項１に記載の調理装置。
【請求項７】
前記保持装置は、少なくとも前記第２保持部を有し、

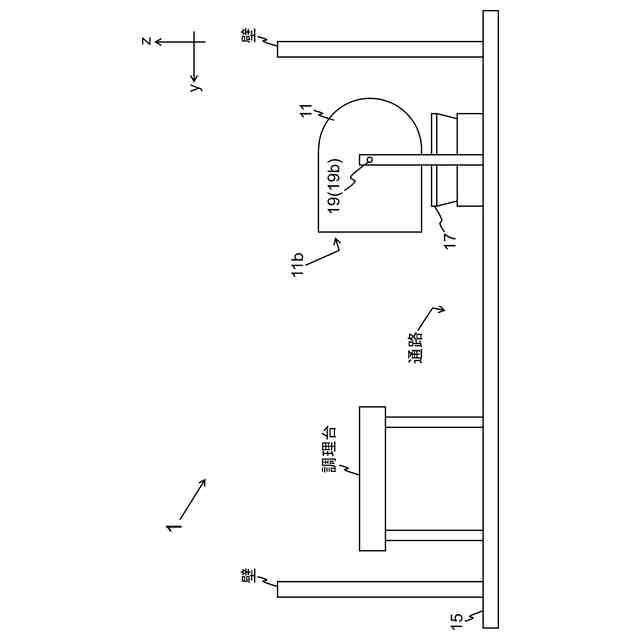

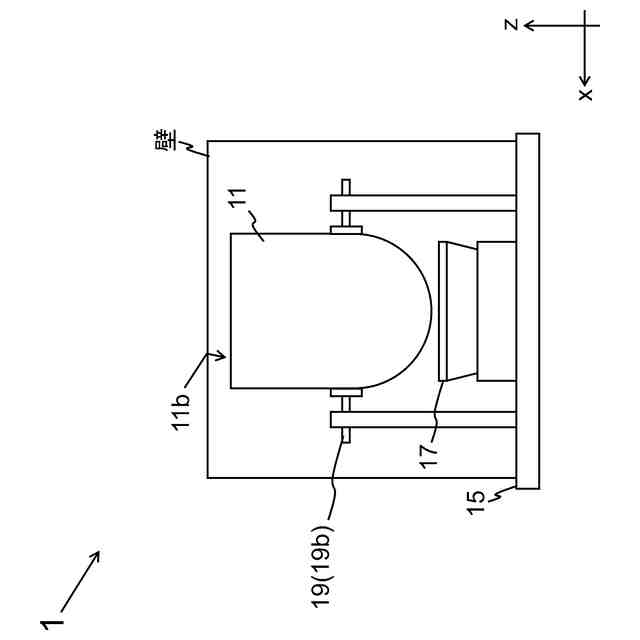

前記鍋本体の底部は丸底で構成され、
前記第２保持部は、前記鍋本体が前記加熱装置に触れない状態で、前記鍋本体を保持する、請求項１に記載の調理装置。
【請求項８】
鍋本体が加熱装置の上方に位置する状態と、前記鍋本体が前記加熱装置の上方から外れた状態とが切り替え可能な状態で、前記鍋本体を保持する第１保持部と、前記鍋本体の上部開口が上方を向いた状態と、前記上部開口が斜め上と横と斜め下と下方の少なくとも１つを向いた状態とが切り替え可能な状態で、前記鍋本体を保持する第２保持部の少なくとも一方を有する鍋本体の保持装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、調理装置などに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、特許文献１のように、圧力鍋が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－０５６１４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、鍋本体の内部の具材と取り出すには、使用者が鍋本体を移動させたり傾けたりする必要があった。
【０００５】
したがって本発明の目的は、使用者による調理に関連する作業の負担を軽減する調理装置などを提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る調理装置は、鍋本体と、前記鍋本体の内部を加熱する加熱装置と、前記鍋本体が前記加熱装置の上方に位置する状態と、前記鍋本体が前記加熱装置の上方から外れた状態とが切り替え可能な状態で、前記鍋本体を保持する第１保持部と、前記鍋本体の上部開口が上方を向いた状態と、前記上部開口が斜め上と横と斜め下と下方の少なくとも１つを向いた状態とが切り替え可能な状態で、前記鍋本体を保持する第２保持部の少なくとも一方を有する保持装置と、前記加熱装置と前記保持装置とを保持する土台部と、を備える。
【０００７】

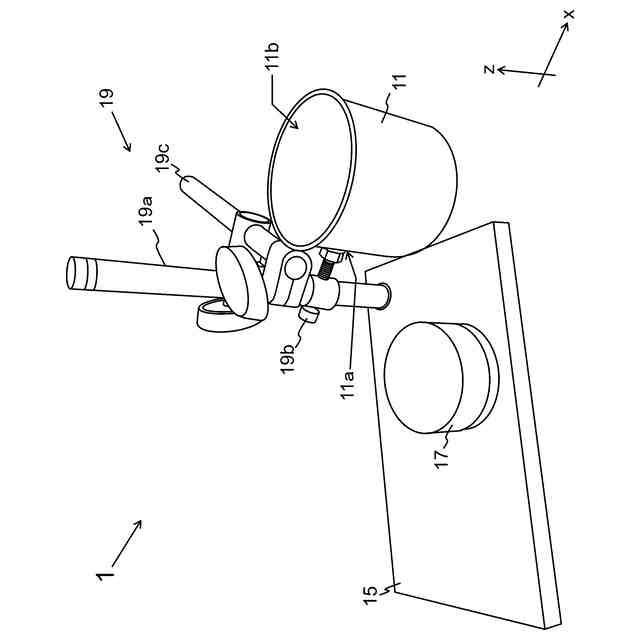

第１保持部を設けることで、使用者が鍋本体を持ち上げることなく、鍋本体を加熱装置の上方から外れた位置に移動させることが出来る。
これにより、加熱装置から離れた所で鍋本体の内部の具材の取り出しが出来るなど、鍋本体の内部の具材の取り出しなどの調理に関連する作業を行いやすく出来る。
【０００８】

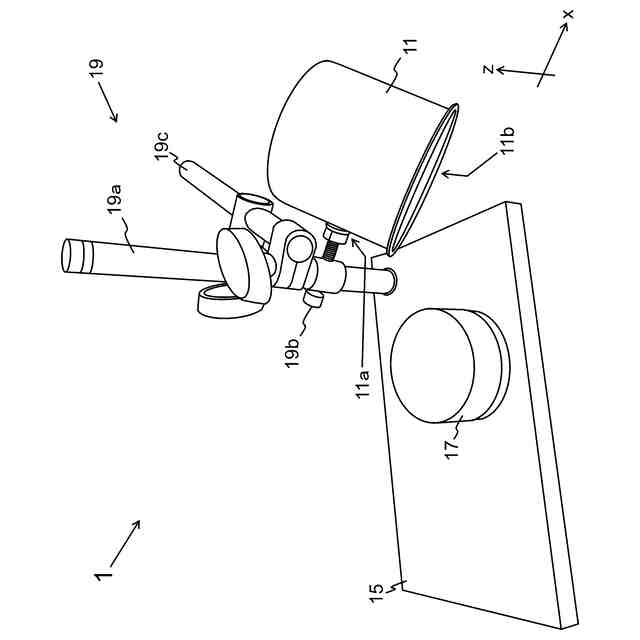

第２保持部を設けることで、鍋本体を傾けたり横にしたり出来る。
これにより、鍋本体の上部開口が上方を向いた状態よりも、低い位置で鍋本体の内部の具材の取り出しが出来るなど、鍋本体の内部の具材の取り出しなどの調理に関連する作業を行いやすく出来る。
【０００９】
好ましくは、前記保持装置は、前記第１保持部と前記第２保持部を有する。
前記第１保持部は、前記第２保持部を介して、前記鍋本体を保持する。
【００１０】
さらに好ましくは、調理装置は、前記鍋本体を鉛直方向に延びる軸周りに回転させる第１ハンドルを含む操作部を更に備える。
前記第１保持部は、前記操作部と前記第２保持部とを介して、前記鍋本体を保持する。
（【００１１】以降は省略されています）
