公開番号2025161463
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064663
出願日2024-04-12
発明の名称棚、棚付き作業台
出願人NXキャッシュ・ロジスティクス株式会社
代理人個人,個人
主分類A47B 81/00 20060101AFI20251017BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】作業者の動作の視認が妨げられにくい棚、棚付き作業台を提供することができる。
【解決手段】透明な板状である底面部と、透明な板状であって、背面を形成する板状の背面部と、透明な板状であって、左右方向の両端に位置し、側面を形成する2つの側面部と、を備え、少なくとも前面側が開口した棚であって、前記底面部、前記背面部、2つの前記側面部により形成される空間内に配置される少なくとも1枚の透明な板状の仕切り板を備え、前記仕切り板により、該棚の左右方向において2つ以上の区画が形成された棚。

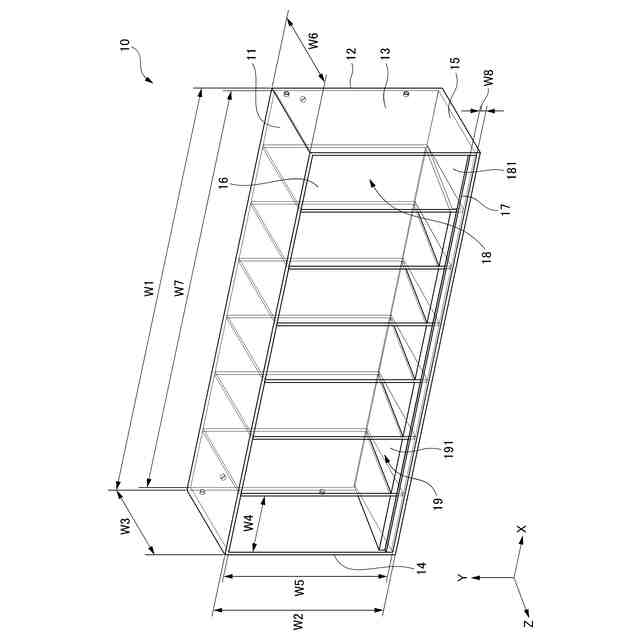

【選択図】図1
特許請求の範囲【請求項１】
透明な板状である底面部と、
透明な板状であって、背面を形成する板状の背面部と、
透明な板状であって、左右方向の両端に位置し、側面を形成する２つの側面部と、
を備え、少なくとも前面側が開口した棚であって、
前記底面部、前記背面部、２つの前記側面部により形成される空間内に配置される少なくとも１枚の透明な板状の仕切り板を備え、
前記仕切り板により、該棚の左右方向において２つ以上の区画が形成された棚。
続きを表示（約 510 文字）【請求項２】
前記底面部、２つの前記側面部、前記仕切り板の最も前面側の端面は、前記端面での反射光の正反射成分を抑制する加工が施されている
請求項１に記載の棚。
【請求項３】
前記区画の底面は、該棚の奥行き方向を長手方向とし、左右方向を短手方向とする矩形状である
請求項１に記載の棚。
【請求項４】
少なくとも１つの前記区画は、前面側が高く、背面側が低くなるように傾斜した上面を有する底面傾斜部を備える
請求項１に記載の棚。
【請求項５】
透明な板状であって、前記底面部の上方側に位置し、前記底面部と上下方向において対向する天面部を備え、
前記天面部の最も前面側の端面は、前記端面での反射光の正反射成分を抑制する加工が施されている
請求項１に記載の棚。
【請求項６】
請求項１から請求項５のいずれか１項に記載の棚と、
前記棚の下方に位置する天板と、前記天板から上方へ延び、前記棚を前記天板に対して所定の高さで支持する少なくとも１つの支柱とを備える作業台本体部と、
を備える棚付き作業台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、棚、棚付き作業台に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、書類や紙片等を、仕分けして各区画に収納可能な棚として、様々な形態のものがある（例えば、特許文献１参照）。また、このような棚を支柱等で作業台の天板の上方に支持した棚付きの作業台等も知られている。このような棚や棚付き作業台は、様々な環境で使用されている。
【０００３】
図７は、従来の棚及び棚付き作業台の使用例の１つを示す図である。
棚や棚付き作業台の使用例の１つとして、例えば、図７に示すような棚付き作業台１Ｂがある。この棚付き作業台１Ｂは、棚１０Ｂと、天板４４等を備える作業台本体部４０Ｂとを備え、紙幣等の集計や精査等を行う業務において、紙幣の集計や選別、精査等を行う紙幣精査機８０の傍に配置される。紙幣精査機８０から精査不可能であるとして排出された旧紙幣や破損や汚れのある紙幣（以下、損券という）等は、作業者によって棚１０Ｂに一時保管される。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
図７に示す従来の棚１０Ｂは、不透明な金属製や樹脂製等である。そのため、棚１０Ｂの背面側（背板側）に位置する者には、棚１０Ｂの前面側に位置する作業者の動きを視認しにくい。また、作業台本体部４０Ｂの天板４４の上には、モニター９１やキーボード９２、各種文房具９３、小型のプリンタ９４等といった作業のための機器が載置されることが多い。そのため、棚１０の背面側に位置する者等には、棚１０の前面側や前面側下方といった領域が死角となる。
紙幣精査機８０では紙幣を扱うため、作業者の動作の視認を妨げる死角が生じないことが好ましいが、上述のように不透明な棚１０Ｂを備える棚付き作業台１Ｂでは、作業者の動作の視認が妨げられる場合があった。
【０００６】
本発明の課題は、作業者の動作の視認が妨げられにくい棚、棚付き作業台を提供することである。
【課題を解決するための手段】
【０００７】
（１）棚は、透明な板状である底面部と、透明な板状であって、背面を形成する板状の背面部と、透明な板状であって、左右方向の両端に位置し、側面を形成する２つの側面部と、を備え、少なくとも前面側が開口した棚であって、前記底面部、前記背面部、２つの前記側面部により形成される空間内に配置される少なくとも１枚の透明な板状の仕切り板を備え、前記仕切り板により、該棚の左右方向において２つ以上の区画が形成されている。
【０００８】
（２）前記底面部、２つの前記側面部、前記仕切り板の最も前面側の端面は、前記端面での反射光の正反射成分を抑制する加工が施されていることが好ましい。
【０００９】
（３）前記区画の底面は、該棚の奥行き方向を長手方向とし、左右方向を短手方向とする矩形状であることが好ましい。
【００１０】
（４）少なくとも１つの前記区画は、前面側が高く、背面側が低くなるように傾斜した上面を有する底面傾斜部を備えることが好ましい。
（【００１１】以降は省略されています）
