公開番号2025160734
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063493
出願日2024-04-10
発明の名称コネクタ
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類H01R 4/34 20060101AFI20251016BHJP(基本的電気素子)
要約【課題】コネクタの端子を機器側の端子に接続する際に生じうる部品や組み付け作業に起因する三次元的な組み付け位置のバラツキを吸収してこれらの端子と機器とを締結固定する。
【解決手段】コネクタを機器に接続するための端子構造を、電線側に配置される第1端子と、前記第1端子に接続されて機器側に配置される第2端子と、前記第1端子と前記第2端子とを締結固定する、ボルト及び前記ボルトを受ける多角形のナットと、前記ナットを前記ボルトの軸方向に移動可能に収容するとともに、前記ナットの外接円よりも小さい内接円を規定する多角形の内壁を有するナット収容凹部を有するコネクタハウジングと、を備えるようにする。
【選択図】図1
特許請求の範囲【請求項１】
電線を機器へ接続するためのコネクタであって、
前記電線側に配置される第１端子と、前記第１端子に接続されて前記機器側に配置される第２端子と、
前記第１端子と前記第２端子とを締結固定する、ボルト及び前記ボルトを受ける多角形のナットと、
前記ナットを前記ボルトの軸方向に移動可能に収容するとともに、前記ナットの外接円よりも小さい内接円を規定する多角形の内壁を有するナット収容凹部を有するコネクタハウジングと、
を備える、コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、電線を電気機器に接続するコネクタに関する。
続きを表示（約 1,500 文字）【０００２】
コネクタは、コネクタが備える端子をバスバなどの相手方端子に対して締結固定して、相互に電気的に接続する。こうした接続に際して、部品及び組み付け作業時のバラツキを吸収するために、端子を締結時のボルトの軸方向に移動可能に保持するコネクタが開示されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１２３０２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の構造は、ボルトの軸方向に沿う方向のみにおいて可動性が確保されているだけである。このため、ボルトの軸方向に対して直交する面内におけるバラツキに対応することが困難であった。
【０００５】
本明細書は、コネクタの端子を機器側の端子に接続する際に生じうる部品や組み付け作業に起因する三次元的な組み付け位置のバラツキを吸収してこれらの端子と機器とを締結固定する技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書に開示する技術は、コネクタを機器に接続するための端子構造に具現化される。この端子構造は、電線側に配置される第１端子と、前記第１端子に接続されて機器側に配置される第２端子と、前記第１端子と前記第２端子とを締結固定する、ボルト及び前記ボルトを受ける多角形のナットと、前記ナットを前記ボルトの軸方向に移動可能に収容するとともに、前記ナットの外接円よりも小さい内接円を規定する多角形の内壁を有するナット収容凹部を有するコネクタハウジングと、を備える。
【０００７】
この端子構造では、前記ナット収容凹部は、ナットを軸方向に移動可能に収容される。このため、前記第２端子を前記機器に接続する際の前記軸方向に沿う組み付け時のバラツキが吸収される。また、前記ナット収容凹部は、前記ナットの外接円よりも小さい内接円を規定する多角形の内壁を有する。このため、前記第２端子を前記機器に接続する際の前記ボルトの軸方方向に直交する面ないにおける組み付け時のバラツキが吸収される。さらに、前記ナットは締結時の回転によって、前記ナット収容凹部の内壁に当接して回転が規制される。このため、前記ナットの位置が前記ナット収容凹部において固定され、前記第１端子と前記第２端子との締結固定構造が安定に保持される。
【図面の簡単な説明】
【０００８】
本明細書に開示される端子構造を断面図として示す図である。
端子構造におけるナットとナット収容凹部との関係を平面視で示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照してコネクタの端子構造について説明する。本明細書におけるコネクタは、例えば、高電圧ケーブルを電気機器に接続するのに適用される。電気機器としては、特に限定するモノではないが、例えば、車両に搭載される電気機器が挙げられる。
【００１０】

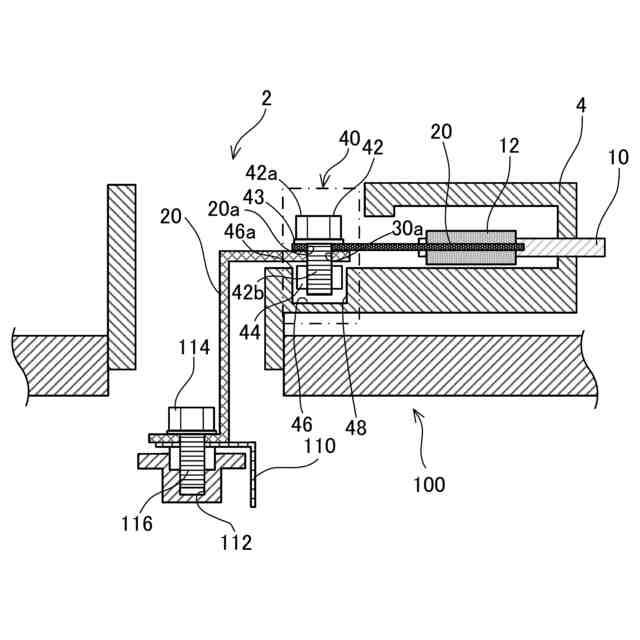

図１には、コネクタ２における電気機器１００側に配置される部分の断面図を示す。
電気機器１００は、電気機器側の端子１１０と、端子１１０を締結固定するためのボルト孔１１２、ボルト１１４及びナット１１６を備えている。端子１１０は、特に限定するものではないが、例えば、バスバである。ボルト１１４を締結する際の軸方向は、後述するボルト４２を締結する際の軸方向に一致するように形成されている。
（【００１１】以降は省略されています）
