公開番号2025160148
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025064108
出願日2025-04-09
発明の名称自己集光効果を有する非線形光導波路の製造方法
出願人山東師範大学,SHANDONG NORMAL UNIVERSITY
代理人個人
主分類G02F 1/365 20060101AFI20251015BHJP(光学)
要約【課題】光導波路自体の周波数変換効率を向上させるために、集光能力を有する光導波路の製造方法を提供する。
【解決手段】集光能力を有する光導波路の製造方法は、S1:加工準備、S2:高エネルギイオン照射、S3:副次高エネルギイオン照射、S4:表面パターン化加工などのステップを含む。本発明によれば、光導波路及び周波数変換器がさらに提供される。本発明で提供される製造方法によって製造された光導波路構造は、集光能力を有し、光導波路コアの断面寸法を縮減することなく、ライトフィールドが光導波路の中心へ収束するように拘束し、光導波路自体の周波数変換効率を向上させ、周波数変換器として具体的な光路に適用することを容易にし、光路全体の光周波数変換効率の向上に寄与する。

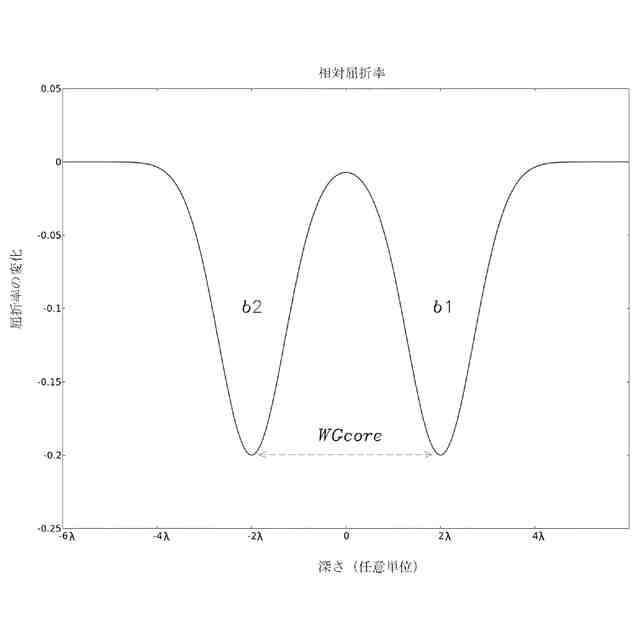

【選択図】図3
特許請求の範囲【請求項１】
下記のステップＳ１からＳ４を含む集光能力を有する光導波路の製造方法であって、
Ｓ１加工準備：加工に必要な非線形光学結晶を用意し、加工に必要な重イオンの種類及び照射過程関連パラメータの大きさを確定し、
Ｓ２高エネルギイオン照射：高エネルギを有するように重イオンを加速させ、高エネルギを有する重イオンを前記非線形光学結晶に衝突させることで、深さ方向に沿って非線形光学結晶の第１深さに第１屈折率低下ピークを形成することにより一次加工結晶が得られ、
Ｓ３副次高エネルギイオン照射：副次高エネルギを有するように重イオンを加速させ、副次高エネルギを有する重イオンを前記一次加工結晶に衝突させることで、深さ方向に沿って前記一次加工結晶の第２深さに第２屈折率低下ピークを形成することにより二次加工結晶が得られ、
Ｓ４表面パターン化加工：前記二次加工結晶を分割して成形光導波路が得られ、
前記Ｓ４表面パターン化加工は、下記のサブステップＳ４１とＳ４２を含み、
Ｓ４１：表面エッチング装置を用いて前記二次加工結晶の上面をエッチングして第１光導波路側壁を形成し、
Ｓ４２：表面エッチング装置を用いて前記二次加工結晶の上面をエッチングして第２光導波路側壁を形成し、前記第１光導波路側壁と前記第２光導波路側壁によって囲まれた部分を成形光導波路とし、
前記第１、第２光導波路側壁は、前記二次加工結晶の光入力端面から光出力端面まで延在し、
前記二次加工結晶の光入力端面からその光出力端面まで、前記第１光導波路側壁は、順次第１入力領域、第１過渡領域及び第１出力領域を含み、前記第２光導波路側壁は、順次第２入力領域、第２過渡領域及び第２出力領域を含み、
前記二次加工結晶の光入力端面からその光出力端面まで、前記第１入力領域と前記第２入力領域は、長さが同じでありかつ互いに平行であり、前記第１過渡領域と前記第２過渡領域は、長さが同じであり、両者の間の距離が徐々に小さくなり、前記第１出力領域と前記第２出力領域は、長さが同じでありかつ互いに平行であり、
ここで、前記Ｓ４において、ｆｓレーザ加工システムを表面エッチング装置として使用して前記二次加工結晶を分割することを特徴とする、製造方法。
続きを表示（約 1,200 文字）【請求項２】
前記Ｓ２高エネルギイオン照射は、下記のサブステップＳ２１からＳ２３を含み、
Ｓ２１：前記非線形光学結晶を照射ターゲット室に置き、
Ｓ２２：高エネルギイオン加速器により高エネルギを有するように重イオンを加速させ、
Ｓ２３：高エネルギイオンビームを前記非線形光学結晶に衝突させることで、前記非線形光学結晶の深さ方向に沿って第１光障壁を形成し、前記第１光障壁は、前記非線形光学結晶の第１深さ位置に第１屈折率低下ピークが存在し、照射終了後、前記一次加工結晶が得られることを特徴とする、請求項１に記載の製造方法。
【請求項３】
前記Ｓ３副次高エネルギイオン照射は、下記のサブステップＳ３１からＳ３３を含み、
Ｓ３１：前記一次加工結晶を照射ターゲット室に置き、
Ｓ３２：高エネルギイオン加速器により副次高エネルギを有するように重イオンを加速させ、
Ｓ３３：副次高エネルギイオンビームを前記一次加工結晶に衝突させることで、前記一次加工結晶の深さ方向に沿って第２光障壁を形成し、前記第２光障壁は、前記一次加工結晶の第２深さ位置に第２屈折率低下ピークが存在し、照射終了後、前記二次加工結晶が得られることを特徴とする、請求項２に記載の製造方法。
【請求項４】
前記Ｓ２高エネルギイオン照射と前記Ｓ３副次高エネルギイオン照射において使用される重イオンは、種類が同じであることを特徴とする、請求項３に記載の製造方法。
【請求項５】
高エネルギイオンビームが有するエネルギは、前記副次高エネルギイオンビームが有するエネルギよりも大きいことを特徴とする、請求項４に記載の製造方法。
【請求項６】
前記Ｓ１加工準備は、下記のサブステップＳ１１からＳ１５を含み、
Ｓ１１：原石から規則的な形状を有するブロックを切り出して原料非線形光学結晶とし、
Ｓ１２：前記原料非線形光学結晶の上面、光入力端面及び光出力端面を表面研磨して加工に必要な前記非線形光学結晶が得られ、
Ｓ１３：前記成形光導波路の導光必要に応じて重イオンの種類を選択し、
Ｓ１４：前記成形光導波路に必要な前記第１光障壁を分析し、前記第１屈折率低下ピークの第１深さに基づいて高エネルギイオンビームが有するエネルギの大きさを確定し、
Ｓ１５：前記成形光導波路に必要な前記第２光障壁を分析し、前記第１屈折率低下ピークの第２深さに基づいて副次高エネルギイオンビームが有するエネルギの大きさを確定することを特徴とする、請求項５に記載の製造方法。
【請求項７】
請求項１から６のいずれか１項に記載の製造方法によって製造される光導波路。
【請求項８】
請求項７に記載の光導波路を有する、周波数変換器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学材料、集積光学の技術分野に関し、特に光導波路に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
非線形光学結晶は、２次非線形分極応答特性を有し、光が非線形光学結晶を通過するとき、一部の光の周波数が変化し、新しい振動周波数で前方に伝播するため、非線形光学結晶は、光周波数変換器として広く使用され、光導波路として製造され、具体的な集積光路アセンブリに適用され、光の波長範囲、変調光の強度及び位相などのパラメータを拡張する。
【０００３】
上記光の非線形変換過程において、非線形光学結晶における周波数変換光の強度は基本周波数光パワー密度の二乗に比例し、光の変換効率も非線形光学結晶における基本周波数光のパワー密度に比例し、光導波路における基本周波数光のパワー密度は基本周波数光パワーに比例し、光導波路の伝送断面積に反比例する。従って、非線形光学結晶を基質として光導波路を製造し、それを具体的な集積光路に応用して光周波数変換器とすることは、光路がより優れた非線形性能を得ることに寄与し、体積が小さく、構造がコンパクトな光デバイスを容易に得ることができ、オンチップ集積がより容易である。
【０００４】
非線形光学結晶で製造された光導波路の周波数変換効率をさらに向上させるために、従来技術でよく用いられる方法は、光導波路のコアのサイズをさらに縮小して、光導波路の伝送断面積をさらに低減することである。しかしながら、光導波路の横断面積を縮小して光導波路の周波数変換効率を向上させる方法は、光導波路の製造技術に対してより高い要求を提出するだけでなく、製造された光導波路は、コア断面が小さいため、従来の光導波路の端面結合装置は、出力のスポットサイズが大きいため、それとマッチングすることも困難であり、端面結合装置と光導波路との間の結合効率が低く、光が深刻に損失する。
【発明の概要】
【０００５】
上記の事情に鑑み、非線形光学結晶を基質とする光導波路の製造方法を提供する必要がある。この製造方法によって製造された光導波路構造は、集光能力を有し、光導波路コアの断面寸法を縮減することなく、ライトフィールドが光導波路の中心へ収束するように拘束し、光導波路自体の周波数変換効率を向上させ、周波数変換器として具体的な光路に適用することを容易にし、光路全体の光周波数変換効率の向上に寄与する。
【０００６】
本発明の技術的手段は、下記である。
本発明によれば、集光能力を有する光導波路の製造方法が提供される。この方法は、下記のステップを含む。
Ｓ１加工準備：加工に必要な非線形光学結晶を用意し、加工に必要な重イオンの種類及び照射過程関連パラメータの大きさを確定する。
Ｓ２高エネルギイオン照射：高エネルギを有するように重イオンを加速させ、高エネルギを有する重イオンを非線形光学結晶に衝突させることで、深さ方向に沿って非線形光学結晶の第１深さに第１屈折率低下ピークを形成することにより一次加工結晶が得られる。
Ｓ３副次高エネルギイオン照射：副次高エネルギを有するように重イオンを加速させ、副次高エネルギを有する重イオンを一次加工結晶に衝突させることで、深さ方向に沿って一次加工結晶の第２深さに第２屈折率低下ピークを形成することにより二次加工結晶が得られる。
Ｓ４表面パターン化加工：頂部から下へ光束伝播方向に沿って二次加工結晶を分割して成形光導波路を得る。
【０００７】
適切な重イオンを選択し、重イオンを適切な速度レベルに加速させる。このときの重イオンビームは、特定の大きさのエネルギを持つ。このようなエネルギを持つイオンビームを非線形光学結晶に衝突させると、エネルギを持つイオンビームは非線形光学結晶と相互作用し、照射イオンの電子エネルギによる損傷は、材料構造及び材料屈折率の変化に大きな役割を果たし、非線形光学結晶の衝撃を受けた部分の屈折率は大きく変化する。
【０００８】
特定の照射イオンに対して、光学結晶材料の電子的阻止能Ｓｅに非晶質閾値Ｓｅ
ｔｈ
が存在する。電子的阻止能Ｓｅがこの非晶質閾値Ｓｅｔｈを超えると、照射イオンは、光学結晶において準連続的な非晶質トラックを形成する。このトラックの断面半径ｒは、Ｓｅの大きさに関連する。速い重イオン照射処理された後、光学結晶の誘電率εは、巨視的に非晶質トラックと元の誘電率の加重平均として表される。
TIFF
2025160148000002.tif
13
170
式中、非晶質重み係数ｆは、現在の重イオン照射線量Φと非晶質トラックの断面積に比例する。
TIFF
2025160148000003.tif
11
170
上式から分かるように、形成された非晶質トラックは、材料の屈折率に対する影響が非常に大きいため、極めて低い照射線量だけで高線量イオン注入と等価の屈折率変化を引き起こすことができる。
【０００９】

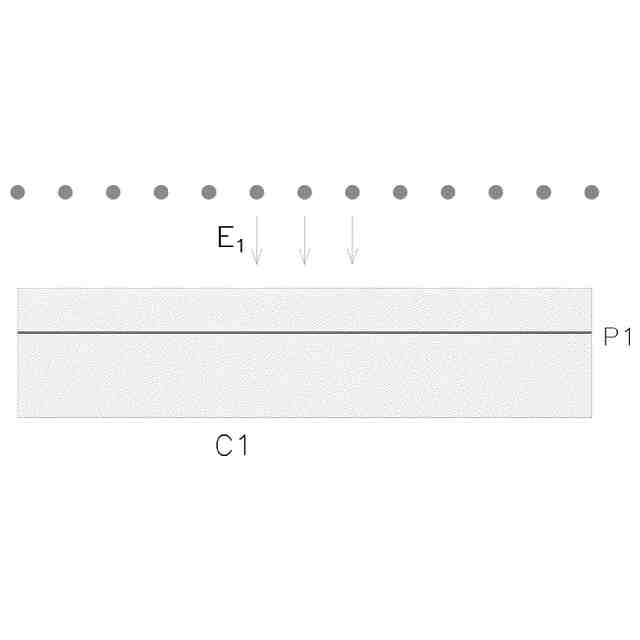

イオンビームが高エネルギを持つようにイオンビームが持つエネルギを調整し、非線形光学結晶に対して高エネルギイオンのみで照射することにより、高エネルギを持つイオンビームは、非線形光学結晶に電子損傷を引き起こす。非線形光学結晶は、高エネルギイオンにより照射された後、照射された部分の屈折率が変化し、第１深さに第１屈折率低下ピークが現れる。この第１深さの具体的な数値は、高エネルギ射過程におけるイオンビームが有するエネルギの大きさに直接関係する。非線形光学結晶の屈折率に対する高エネルギイオン照射加工の影響を図１に示す。
【００１０】

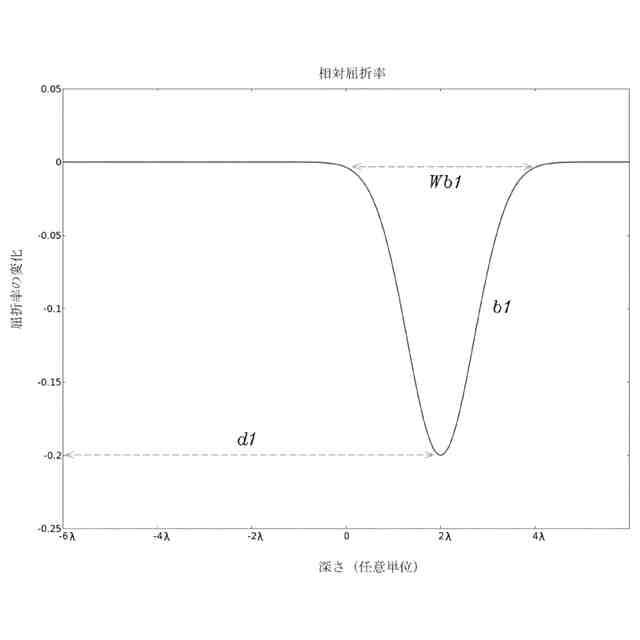

図１は、Ｓ１加工準備及びＳ２高エネルギイオン照射加工を単独で実施した後、照射された非線形光学結晶のその深さ方向に沿う屈折率変化の模式図である。図１において、横座標は、加工を実施された非線形光学結晶の深さ値であり、縦座標は、非線形光学結晶の相対屈折率である。図１から分かるように、高エネルギイオンビームの照射により、非線形光学結晶の屈折率が変化し、非線形光学結晶の表面からその深さ方向へ深くなるにつれて、結晶の屈折率は徐々に低下してから徐々に向上する傾向になり、第１深さｄ
１
に第１屈折率低下ピークが現れる。
（【００１１】以降は省略されています）
