公開番号2025159974
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062888
出願日2024-04-09
発明の名称二次電池
出願人トヨタバッテリー株式会社
代理人弁理士法人R&C
主分類H01M 50/533 20210101AFI20251015BHJP(基本的電気素子)
要約【課題】部品数の増加を抑えつつ、二次電池の電極体の個数を増やして電池容量を大きくできる二次電池を提供する。

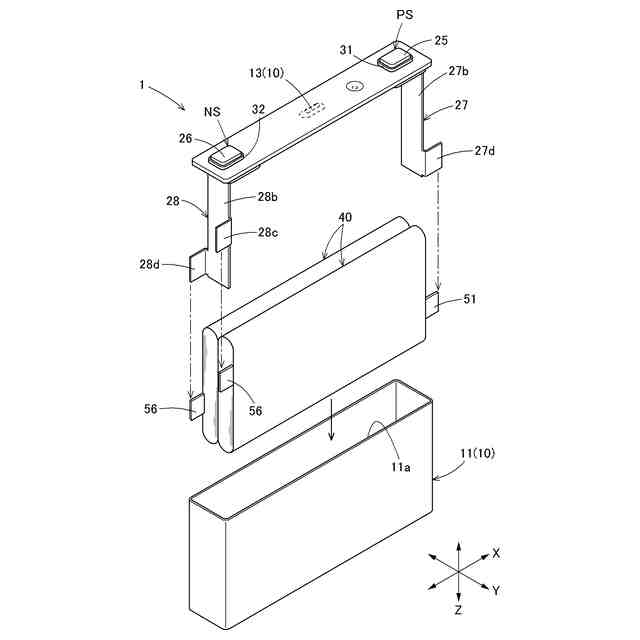

【解決手段】複数の電極体40や2つの電池端子PS,NSを備えた二次電池1であって、複数の電極体40は、両端部からタブ群51,56が延出しており、第1方向視において、各々の電極体40における第1方向一方端側のタブ群51は、厚み方向と直交する第2方向における位置が異なり、各々の電極体40における第1方向他方端側のタブ群56は、第2方向における位置が異なり、電池端子PS,NSは、単一の部材に形成された複数の電極接合部27d,28c,28dを有しており、各々の電極接合部27d,28c,28dと当該電極接合部27d,28c,28dに接合可能な位置に形成された各々のタブ群51,56とが接合されている。
【選択図】図1
特許請求の範囲【請求項１】

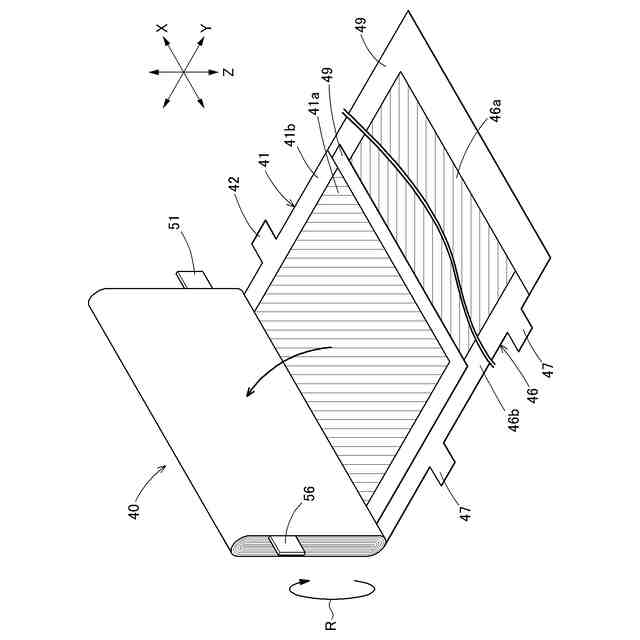

開口を有する筐体と、前記筐体の開口に取り付けられた蓋体と、正極材及び負極材をセパレータを介して積層してなる扁平形状の複数の電極体と、前記蓋体に取り付けられた２つの電池端子と、を備えた二次電池であって、
前記複数の電極体は、
前記正極材及び前記負極材のタブが積層されてなるタブ群を有し、前記電極体の厚み方向に並んで前記筐体内に収容されており、

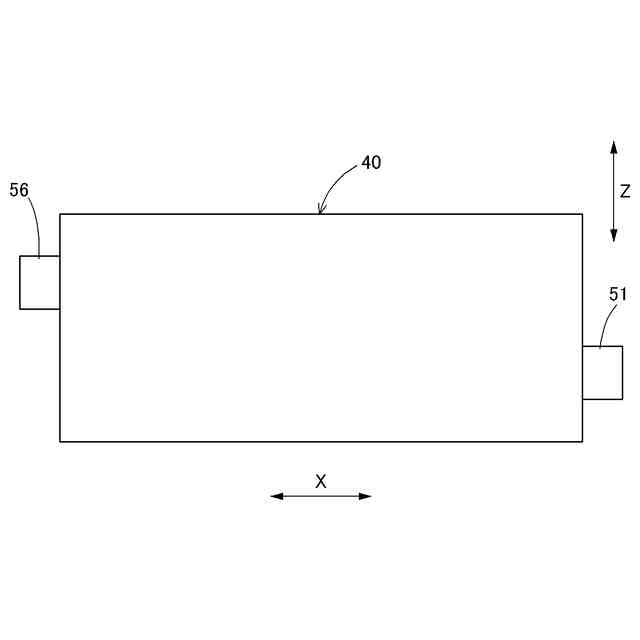

前記タブ群は、前記厚み方向と直交する第１方向の両端部から延出しており、
前記第１方向視において、各々の電極体における第１方向一方端側の前記タブ群は、前記厚み方向と直交する第２方向における位置が異なり、各々の電極体における第１方向他方端側の前記タブ群は、前記第２方向における位置が異なり、
前記２つの電池端子は、
単一の部材に形成された板状の複数の電極接合部をそれぞれ有しており、
一方の前記電池端子の各々の前記電極接合部は、各々の前記電極体の第１方向一方端側の前記タブ群に接合可能な位置に形成され、他方の前記電池端子の各々の前記電極接合部は、各々の前記電極体の第１方向他方端側の前記タブ群に接合可能な位置に形成されており、

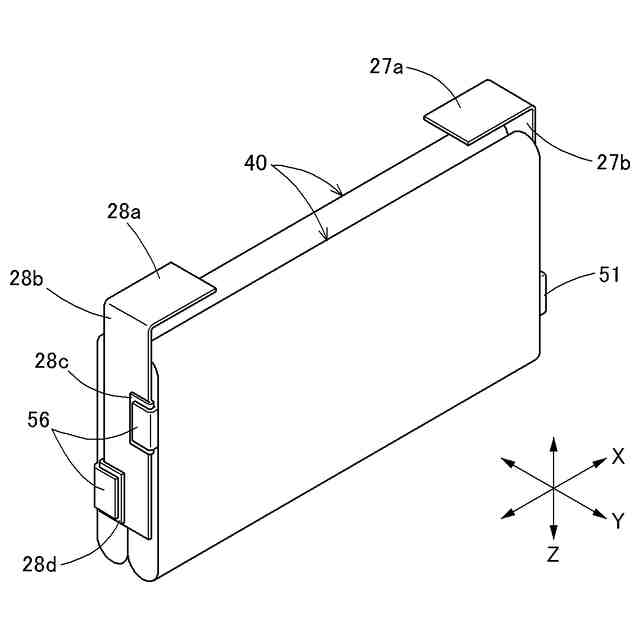

各々の前記電極接合部と当該電極接合部に接合可能な位置に形成された各々の前記タブ群とが接合された状態で、各々の前記電極接合部と各々の前記タブ群との接合箇所が前記第１方向視において前記電極体の前記第１方向における端面と重複するように折り曲げられている二次電池。
続きを表示（約 260 文字）【請求項２】
各々の前記電極体は、第１方向一方端側の前記タブ群と第１方向他方端側の前記タブ群とが前記第２方向において位置が異なる、請求項１に記載の二次電池。
【請求項３】

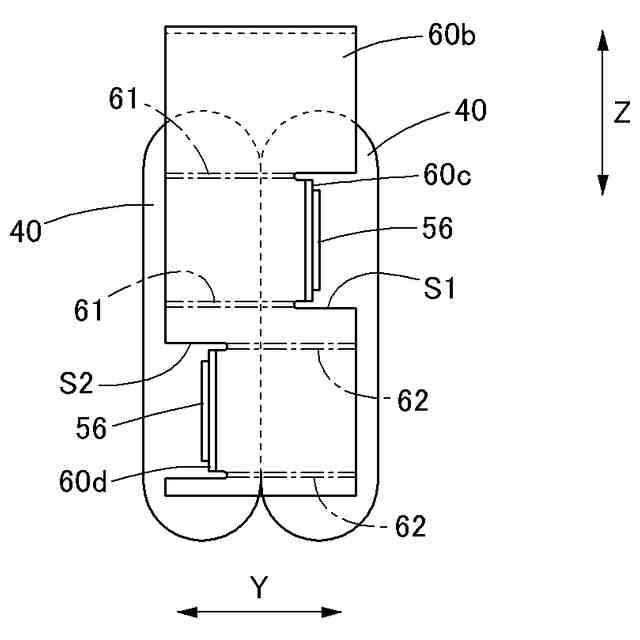

前記電池端子には、前記第１方向視において、各々の前記電極接合部が形成された領域ごとに区画するように薄肉部が形成されている、請求項１に記載の二次電池。
【請求項４】
前記タブ群は、前記第１方向視において、各々の前記電極体の厚み方向における中央部に形成されている、請求項１～３のいずれか一項に記載の二次電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二次電池に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、電気自動車などのモータを駆動源とする電動車両に用いられる二次電池は、電極体や当該電極体が収容されるケース、当該ケースに取り付けられ、電極体に電気的に接続された電池端子などを備えている。この種の二次電池では、例えば高容量化を図るために、ケース内に複数の電極体を収容する場合がある。このような複数の電極体を備えた二次電池としては、例えば特許文献１に開示された方法で製造された電池が提案されている。
【０００３】
特許文献１記載の電池は、電池ケース内に３つの電極体からなる電極体群が収容されており、これら３つの電極体に正極端子及び負極端子が接続されている。具体的に、特許文献１記載の電池では、電池ケースの内部で正極端子の集電部が各々の電極体の正極と電気的に接続され、負極端子の集電部が各々の電極体の負極と電気的に接続されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－９７８２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に開示された電池では、正極端子及び負極端子（電池端子）の各集電部が、第１集電部を構成する部材と当該第１集電部及び電極体に各々接合された第２集電部を構成する３つの部材とで構成されている。つまり、当該電池では、端子に接続する電極体１つにつき、第２集電部を構成する部材も１つ必要となる。したがって、特許文献１記載の電池では、電池内に収容する電極体の個数に応じて第２集電部を構成する部材も増減することになり、電極体の個数を増やすためには電池端子を構成する部品数の増加が避けられない。
【０００６】
本発明は以上の実情に鑑みなされたものであり、部品数の増加を抑えつつ、二次電池の電極体の個数を増やして電池容量を大きくできる二次電池の提供を、その目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するための本発明に係る二次電池の特徴構成は、
開口を有する筐体と、前記筐体の開口に取り付けられた蓋体と、正極材及び負極材をセパレータを介して積層してなる扁平形状の複数の電極体と、前記蓋体に取り付けられた２つの電池端子と、を備えた二次電池であって、
前記複数の電極体は、
前記正極材及び前記負極材のタブが積層されてなるタブ群を有し、前記電極体の厚み方向に並んで前記筐体内に収容されており、
前記タブ群は、前記厚み方向と直交する第１方向の両端部から延出しており、
前記第１方向視において、各々の電極体における第１方向一方端側の前記タブ群は、前記厚み方向と直交する第２方向における位置が異なり、各々の電極体における第１方向他方端側の前記タブ群は、前記第２方向における位置が異なり、
前記２つの電池端子は、
単一の部材に形成された板状の複数の電極接合部をそれぞれ有しており、
一方の前記電池端子の各々の前記電極接合部は、各々の前記電極体の第１方向一方端側の前記タブ群に接合可能な位置に形成され、他方の前記電池端子の各々の前記電極接合部は、各々の前記電極体の第１方向他方端側の前記タブ群に接合可能な位置に形成されており、
各々の前記電極接合部と当該電極接合部に接合可能な位置に形成された各々の前記タブ群とが接合された状態で、各々の前記電極接合部と各々の前記タブ群との接合箇所が前記第１方向視において前記電極体の前記第１方向における端面と重複するように折り曲げられている点にある。
【０００８】
上記特徴構成によれば、単一の部材に形成された複数の電極接合部に各々の電極体のタブを接合できるため、電極体の数を増やしても部品数の増加が抑えられる。つまり、本発明の二次電池によれば、部品数の増加を抑えつつ、電極体の個数を増やして電池容量を大きくできる。

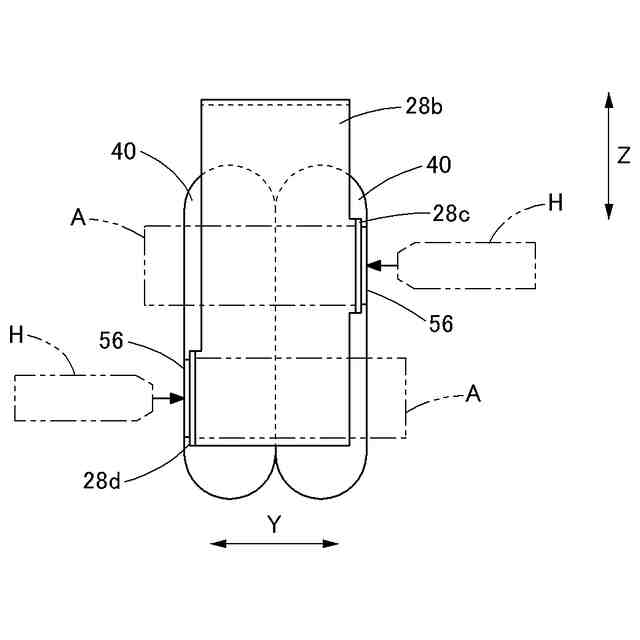

また、各々の電極体における第１方向一方端側のタブ群とこれに対応する位置に形成された電極接合部とが第２方向において位置が異なり、且つ、各々の電極体における第１方向他方端側のタブ群とこれに対応する位置に形成された電極接合部とが第２方向において位置が異なる。これにより、各タブ群と各電極接合体との接合をホーン及びアンビルを用いた超音波接合によって行うことが可能である。
【０００９】
本発明に係る二次電池のさらなる特徴構成は、
各々の前記電極体は、第１方向一方端側の前記タブ群と第１方向他方端側の前記タブ群とが前記第２方向において位置が異なる点にある。
【００１０】
上記特徴構成によれば、電極体の厚み方向視において、各々の電極体の固定軸が他の電極体の固定軸と一致しない状態となり、電極体の固定軸周りの回転が他の電極体によって抑えられる。したがって、本発明の二次電池では、電極体のぐらつきが抑制される。
（【００１１】以降は省略されています）
