公開番号2025159040
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025131670,2023098667
出願日2025-08-06,2017-12-28
発明の名称画像処理装置、方法、およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類H04N 1/387 20060101AFI20251009BHJP(電気通信技術)
要約【課題】操作者が意図する箇所をより正確にマスキングすることを可能にする。
【解決手段】発明の一実施の形態の画像処理装置は、原稿の読み取りを行う原稿読取部と、上記原稿読取部によって読み取られた読取画像を表示する表示部と、上記表示部により表示されている上記読取画像上の任意の位置に、ユーザによる情報の入力を受け付ける入力受付部と、上記入力受付部が受け付けた上記情報に基づいて上記読取画像の少なくとも一部をマスキングする画像処理部と、上記画像処理部によりマスキングされた読取画像の画像形成を行う画像形成部と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
原稿の読み取りを行う原稿読取部と、
前記原稿読取部によって読み取られた読取画像を表示する表示部と、
前記表示部により表示されている前記読取画像上の任意の位置に、ユーザによる情報の入力を受け付ける入力受付部と、
前記入力受付部が受け付けた前記情報に基づいて前記読取画像の少なくとも一部をマスキングする画像処理部と、
前記画像処理部によりマスキングされた読取画像の画像形成を行う画像形成部と、
を有する画像処理装置。
続きを表示（約 1,600 文字）【請求項２】
前記画像処理部は、
前記入力受付部が受け付けた前記情報に基づいて少なくとも色情報と、前記読取画像に対する位置情報とを含むマスキング情報を生成する生成部を有し、
前記画像処理部は、
前記生成部が生成した前記マスキング情報に基づいて色を変更することにより前記読取画像をマスキングする、
請求項１に記載の画像処理装置。
【請求項３】
更に、
前記生成部が生成した前記マスキング情報についての書誌情報を登録する登録部と、
前記登録部により書誌情報が登録されたマスキング情報を記憶する記憶部と、
前記登録部により登録された書誌情報に基づきマスキング情報の選択を受け付ける選択部と、
前記選択部により受け付けたマスキング情報を前記記憶部から取得する取得部と、
を有し、
前記画像処理部は、
前記取得部が前記マスキング情報を取得した場合に、前記読取画像に前記取得部が取得したマスキング情報を合成する、
請求項２に記載の画像処理装置。
【請求項４】
前記記憶部へ前記マスキング情報の記憶を指示する記憶ＡＰＩ通信部と、
前記記憶部から前記マスキング情報を取得する取得ＡＰＩ通信部と、
を有する、
請求項３に記載の画像処理装置。
【請求項５】
更に、
前記登録部は、前記登録した書誌情報に、個人ＩＤ情報を対応付けて登録し、
認証時の前記個人ＩＤ情報に対応するマスキング情報を選択する認証選択部、を有し、
前記取得部は、前記認証選択部によりマスキング情報が選択された場合、前記認証選択部が選択したマスキング情報を前記記憶部から取得する、
請求項３に記載の画像処理装置。
【請求項６】
更に、
マスキング色のトナーの残量をチェックするトナー残量チェック部を有し、
前記画像処理部は、
前記トナー残量チェック部によりマスキング色のトナーの残量が少ないことが検出されると、前記マスキング色を前記マスキング色とは異なる色のトナー又は白に設定する、
請求項２に記載の画像処理装置。
【請求項７】
前記画像処理部は、
前記入力受付部が受け付けた前記情報が示す位置の前記読取画像の画素値と等しいかもしくは近似範囲内の画素値を有する画素を前記読取画像から検出する検出部と、
前記検出部により検出された前記画素をマスキング色に置換する置換部と、
を有し、
前記検出された前記画素を前記置換部が前記マスキング色に置換することにより前記読取画像をマスキングする、
請求項１に記載の画像処理装置。
【請求項８】
前記画像処理部は、
前記入力受付部が受け付けた前記情報が示す位置の前記読取画像の画素値と異なるかもしくは近似範囲外の画素値を有する画素を前記読取画像から検出する検出部と、
前記検出部により検出された前記画素をマスキング色に置換する置換部と、
を有し、
前記検出された前記画素を前記置換部が前記マスキング色に置換することにより前記読取画像をマスキングする、
請求項１に記載の画像処理装置。
【請求項９】
前記入力受付部は、前記情報として前記位置とは異なる位置を示す情報を受け付け、
前記置換部は、前記入力受付部が受け付けた前記異なる位置の前記読取画像の画素値を前記マスキング色の画素値として使用する、
請求項７に記載の画像処理装置。
【請求項１０】
前記入力受付部が受け付けた前記情報が示す位置の前記読取画像の画素値の前記近似範囲の画素値を設定する設定手段を、更に有する、
請求項７に記載の画像処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置、方法、およびプログラムに関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
画像処理装置でコピーをする際、出力される画像の一部の色を変えて印刷を行う、マスキング印刷の技術がある。
【０００３】
マスキングの技術を開示している文献によれば、予め原稿上の文字列にラインマーカー等により色彩を施し、操作パネルからマスキングの色を設定する。そして、その原稿のコピー出力時に、色彩が施されている部分を操作パネルから設定された色でマスキングしてプリント出力する（特許文献１参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の、マスキング印刷は、予め原稿上の文字列にラインマーカー等により色彩を施して読み取りを行うなど、作業に手間がかかるという問題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、操作者が意図する箇所をより簡単かつ正確にマスキングすることが可能な画像処理装置、方法、およびプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、発明の一実施の形態の画像処理装置は、原稿の読み取りを行う原稿読取部と、上記原稿読取部によって読み取られた読取画像を表示する表示部と、上記表示部により表示されている上記読取画像上の任意の位置に、ユーザによる情報の入力を受け付ける入力受付部と、上記入力受付部が受け付けた上記情報に基づいて上記読取画像の少なくとも一部をマスキングする画像処理部と、上記画像処理部によりマスキングされた読取画像の画像形成を行う画像形成部と、を有する。
【発明の効果】
【０００７】
本発明によれば、操作者が意図する箇所をより正確にマスキングすることが可能になるという効果を奏する。
【図面の簡単な説明】
【０００８】

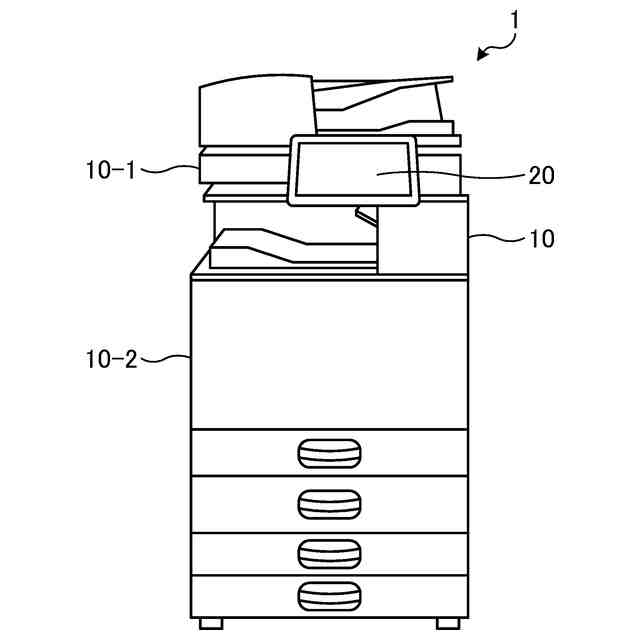

図１は、第１の実施の形態に係る「画像処理装置」の一例として示すＭＦＰの外観構成を示す図である。

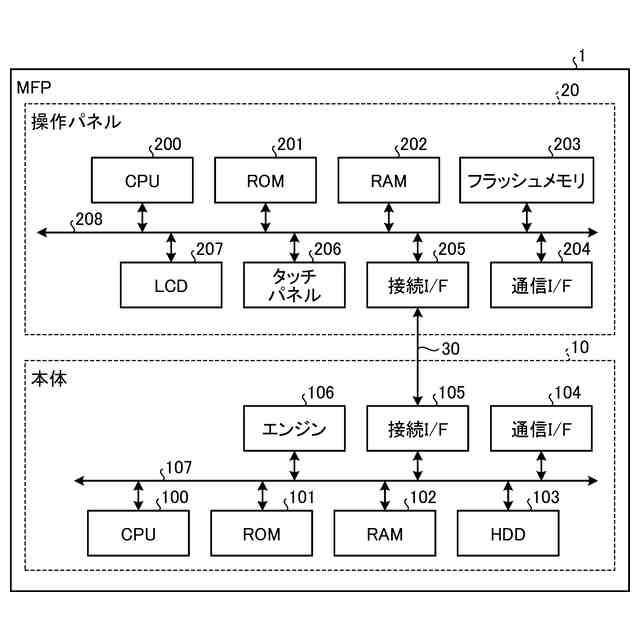

図２は、ＭＦＰのハードウェア構成の一例を示す図である。

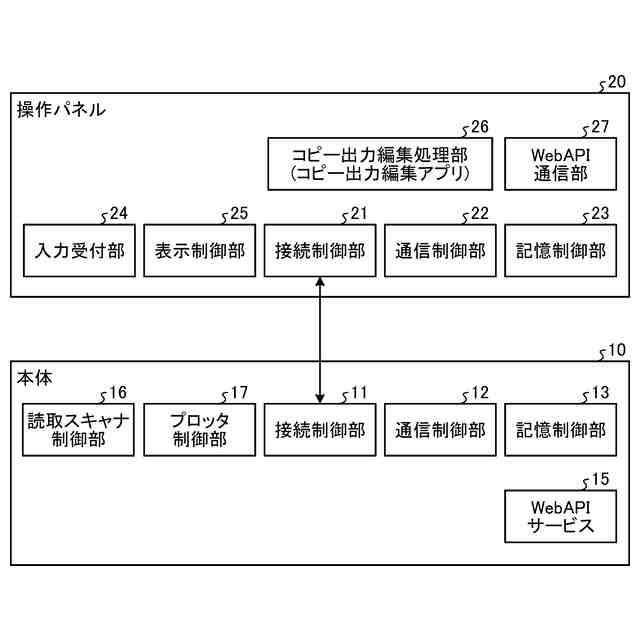

図３は、本体と操作パネルとの、それぞれの発揮する機能の一例を示す図である。

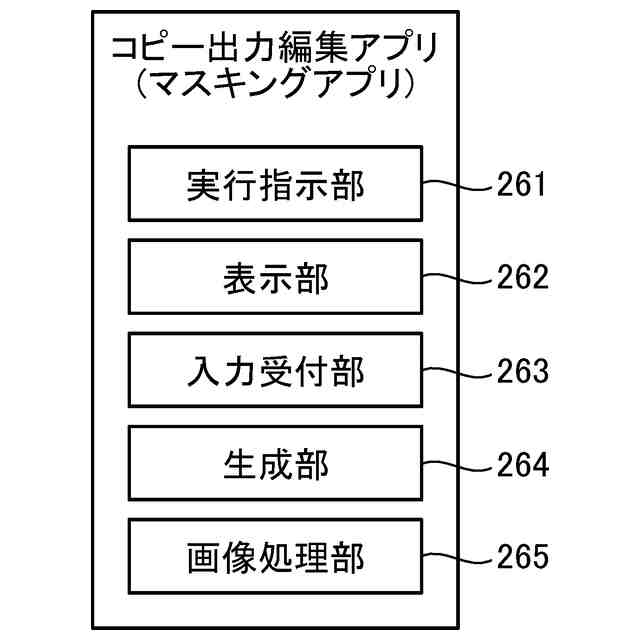

図４は、コピー出力編集アプリの構成の一例を示す図である。

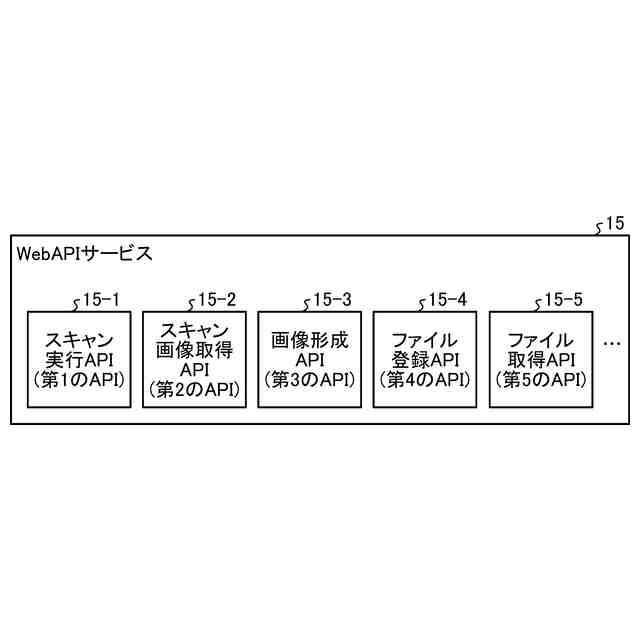

図５は、ＷｅｂＡＰＩサービスが提供する操作種類別の複数のＡＰＩの一例を示す図である。

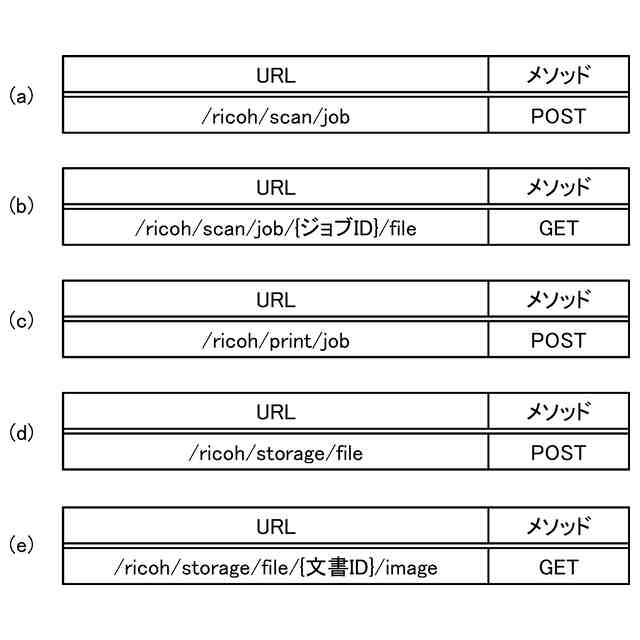

図６は、各ＡＰＩの仕様の一例を示す図である。
図７は、ＷｅｂＡＰＩ通信部が本体に送信する要求データの構成の一例を示す図である。

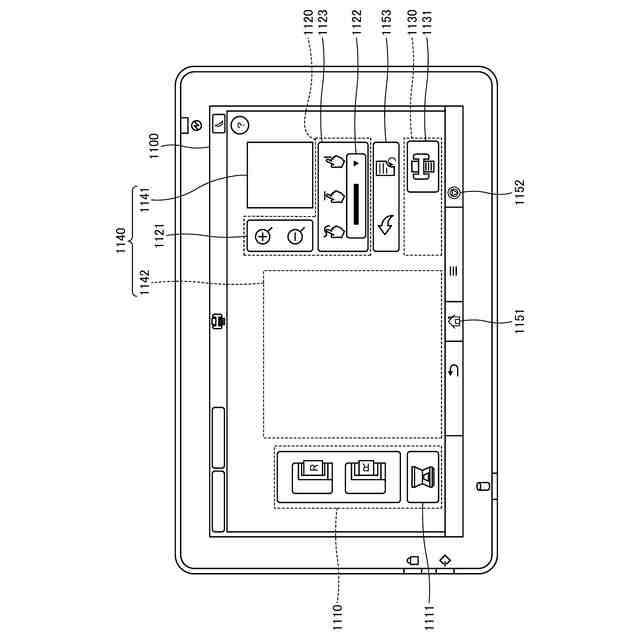

図８は、操作パネルで表示する表示画面の一例を示す図である。
図９は、ＭＦＰの全体概要フローの一例を示す図である。
図１０は、操作パネルの処理フローの一例を示す図である。
図１１Ａは、ユーザの操作例の一状態を示す図である。
図１１Ｂは、ユーザの操作例の一状態を示す図である。
図１１Ｃは、ユーザの操作例の一状態を示す図である。
図１１Ｄは、ユーザの操作例の一状態を示す図である。
図１１Ｅは、ユーザの操作例の一状態を示す図である。
図１１Ｆは、ユーザの操作例の一状態を示す図である。
図１１Ｇは、ユーザの操作例の一状態を示す図である。
図１１Ｈは、ユーザの操作例の一状態を示す図である。
図１１Ｉは、ユーザの操作例の一状態を示す図である。
図１１Ｊは、ユーザの操作例の一状態を示す図である。
図１１Ｋは、ユーザの操作例の一状態を示す図である。
図１１Ｌは、ユーザの操作例の一状態を示す図である。
図１１Ｍは、ユーザの操作例の一状態を示す図である。
図１２は、本体においてプリント出力される出力物の一例を示す図である。
図１３は、画像合成の説明図である。
図１４は、操作パネルと本体との間の通信処理のシーケンスの一例を示す図である。
図１５は、第１の実施の形態の変形例１のコピー編集操作画面の一例を示す図である。
図１６は、テンプレート登録画面の一例を示す図である。
図１７は、テンプレート呼出し画面の一例を示す図である。
図１８は、対応テーブルの一例を示す図である。
図１９は、操作パネルのテンプレートの登録における処理フローの一例を示す図である。
図２０は、操作パネルのテンプレートの呼出しにおける処理フローの一例を示す図である。
図２１は、操作パネルと本体との間のテンプレートの登録時における通信処理のシーケンスの一例を示す図である。
図２２は、操作パネルと本体との間のテンプレートの取得時における通信処理のシーケンスの一例を示す図である。
図２３は、第１の実施の形態の変形例２の対応テーブルの一例を示す図である。
図２４は、操作パネルのテンプレートの呼出しにおける処理フローの一例を示す図である。
図２５は、操作パネルと本体との間のテンプレート呼出し時の通信処理のシーケンスの一例を示す図である。
図２６は、第１の実施の形態の変形例３の操作パネルの機能構成の一例を示す図である。
図２７は、コピー出力編集処理部が行う一例のマスキングの色変更処理のフロー図である。
図２８は、設定色を白に変更した場合の出力物の一例を示す図である。
図２９は、第２の実施の形態に係る操作パネルのコピー出力編集処理部の構成の一例を示す図である。
図３０は、操作パネルの表示画面の一例を示す図である。
図３１は、操作パネルの処理フローの一例を示す図である。
図３２Ａは、ユーザの操作例の一状態を示す図である。
図３２Ｂは、ユーザの操作例の一状態を示す図である。
図３２Ｃは、ユーザの操作例の一状態を示す図である。
図３３は、本体においてプリント出力される出力物の一例を示す図である。
図３４は、第２の実施の形態の変形例１に係る操作パネルの表示画面の一例を示す図である。
図３５は、操作パネルの処理フローの一例を示す図である。
図３６Ａは、ユーザの操作例の一状態を示す図である。
図３６Ｂは、ユーザの操作例の一状態を示す図である。
図３６Ｃは、ユーザの操作例の一状態を示す図である。
図３６Ｄは、ユーザの操作例の一状態を示す図である。
図３７は、第２の実施の形態の変形例２に係る操作パネルの表示画面の一例を示す図である。
図３８は、操作パネルの処理フローの一例を示す図である。
図３９Ａは、ユーザの操作例の一状態を示す図である。
図３９Ｂは、ユーザの操作例の一状態を示す図である。
図３９Ｃは、ユーザの操作例の一状態を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら、本発明に係る画像処理装置、方法、およびプログラムの実施の形態を詳細に説明する。
【００１０】
実施の形態に係る画像処理装置は、原稿読取部と、表示部と、入力受付部と、画像処理部と、画像形成部と、を有する。
（【００１１】以降は省略されています）
