特許ウォッチ

公開番号2025158346
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060806
出願日2024-04-04
発明の名称触媒の盗難抑制構造及び触媒の盗難抑制システム
出願人フタバ産業株式会社
代理人名古屋国際弁理士法人
主分類F01N 3/28 20060101AFI20251009BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】切断による触媒の盗難を抑制する技術を提供する。
【解決手段】触媒の盗難抑制構造は、車両の部品と、カバー部と、を備える。車両の部品は、互いに対向するように筒状の触媒コンバータの中心軸に沿って延びる2つの壁部を有し、当該2つの壁部の間に形成される隙間に触媒コンバータを配置可能である。カバー部は、隙間を跨ぐように車両の部品に取り付けられる。触媒コンバータは、触媒を収容する第1筒部と、第1筒部の上流側及び下流側の少なくとも一方に位置し、第1筒部よりも中心軸に直交する断面の面積が小さい第2筒部と、を有する。カバー部は、直交方向から見て、第2筒部の少なくとも一部と重なるように配置される。

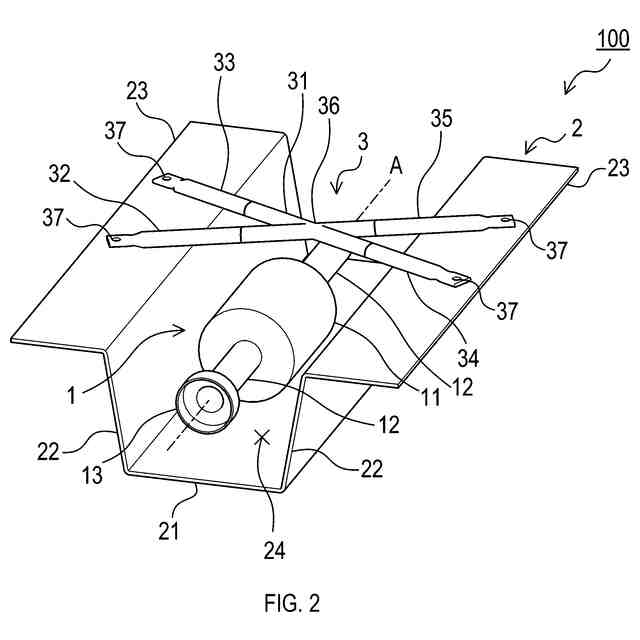

【選択図】図2
特許請求の範囲【請求項１】
車両に設けられる触媒の盗難抑制構造であって、
互いに対向するように筒状の触媒コンバータの中心軸に沿って延びる２つの壁部を有し、当該２つの壁部の間に形成される隙間に前記触媒コンバータを配置可能な車両の部品と、
前記隙間を跨ぐように前記部品に取り付けられるカバー部と、
を備え、
前記触媒コンバータは、前記触媒を収容する第１筒部と、前記第１筒部の上流側及び下流側の少なくとも一方に位置し、前記第１筒部よりも前記中心軸に直交する断面の面積が小さい第２筒部と、を有し、
前記カバー部は、前記中心軸に直交しかつ前記２つの壁部が並ぶ方向に直交する直交方向から見て、前記第２筒部の少なくとも一部と重なるように配置される、触媒の盗難抑制構造。
続きを表示（約 500 文字）【請求項２】
請求項１に記載の触媒の盗難抑制構造であって、
前記カバー部は、前記直交方向において前記第２筒部と重なる位置に、交差部を有する、略Ｘ字状である、触媒の盗難抑制構造。
【請求項３】
請求項１又は請求項２に記載の触媒の盗難抑制構造であって、
前記カバー部は、内部空間が形成されるように中空状である、触媒の盗難抑制構造。
【請求項４】
請求項３に記載の触媒の盗難抑制構造であって、
前記カバー部の前記内部空間には、塗料が収容される、触媒の盗難抑制構造。
【請求項５】
請求項３に記載の触媒の盗難抑制構造であって、
前記カバー部の前記内部空間には、帯状又は紐状の部材が収容される、触媒の盗難抑制構造。
【請求項６】

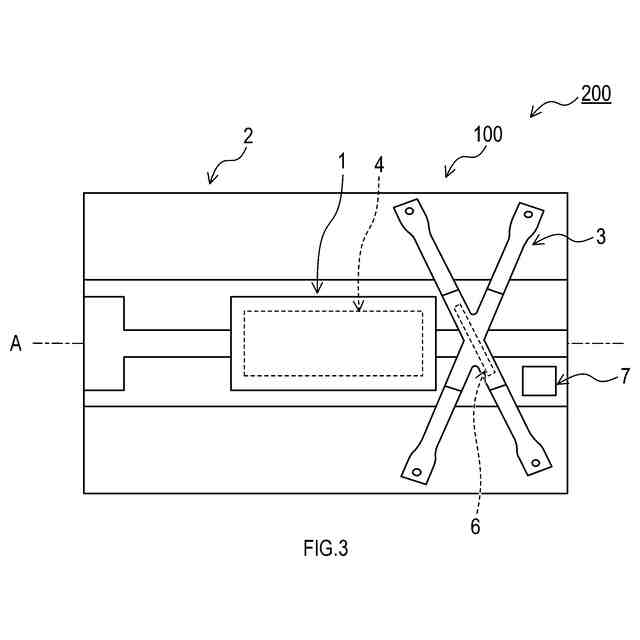

触媒の盗難抑制システムであって、
請求項１又は請求項２に記載の触媒の盗難抑制構造と、
前記カバー部に設けられ、当該カバー部の切断を感知可能なセンサと、
前記センサから受信した信号に基づき、警報を出力する警報装置と、
を備える、触媒の盗難抑制システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、触媒の盗難を抑制する技術に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、触媒が内部に収容される大径部、及び、大径部の上流及び下流に位置する小径部を有する筒状の触媒コンバータと、排気管と、を接続する接合部に、遮蔽部材を設けることで、自動車部品の盗難を防止する方法が開示されている。遮蔽部材が有する遮蔽板は、接合部における接合に用いられるナットを覆うように、排気管上に配置される。
【先行技術文献】
【特許文献】
【０００３】
特開昭４９－０８０７３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した特許文献１に記載の方法では、遮蔽板によって、接合部におけるナットが取り外しにくくなるが、サンダー等の切断機器を用いて触媒コンバータの小径部を切断することによって、触媒コンバータが盗難される可能性がある。
【０００５】
本開示の一局面は、切断による触媒の盗難を抑制する技術を提供することを目的としている。
【課題を解決するための手段】
【０００６】

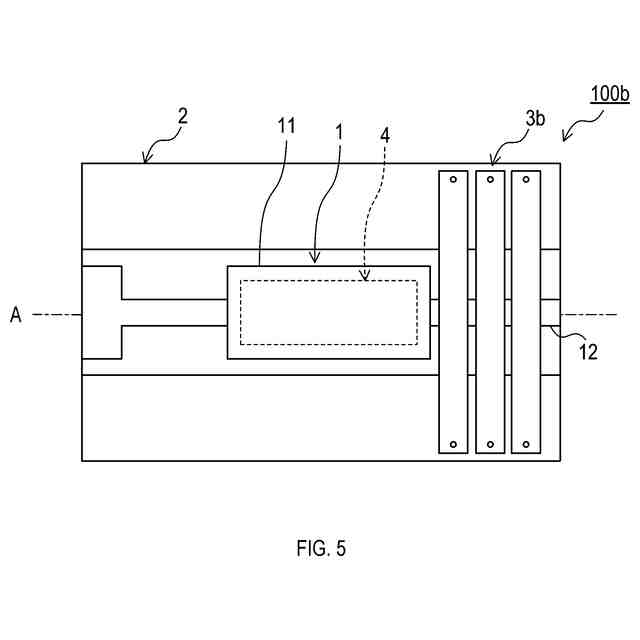

本開示の一態様は、車両に設けられる触媒の盗難抑制構造であって、車両の部品と、カバー部と、を備える。車両の部品は、互いに対向するように筒状の触媒コンバータの中心軸に沿って延びる２つの壁部を有し、当該２つの壁部の間に形成される隙間に触媒コンバータを配置可能である。カバー部は、隙間を跨ぐように車両の部品に取り付けられる。触媒コンバータは、第１筒部と、第２筒部と、を有する。第１筒部は、触媒を収容する。第２筒部は、第１筒部の上流側及び下流側の少なくとも一方に位置し、第１筒部よりも中心軸に直交する断面の面積が小さい。カバー部は、中心軸に直交しかつ２つの壁部が並ぶ方向に直交する直交方向から見て、第２筒部の少なくとも一部と重なるように配置される。
【０００７】
このような構成では、カバー部によって触媒コンバータの第２筒部が覆われるため、触媒の盗難のために、例えば、サンダー等の切断機器を用いて第１筒部よりも中心軸に直交する断面の面積が小さいことにより切断がしやすい第２筒部を切断しようとしても、カバー部が第２筒部の切断の妨げになりやすい。このため、触媒の盗難を躊躇させる効果が得られやすい。したがって、切断による触媒の盗難を抑制することができる。
【０００８】

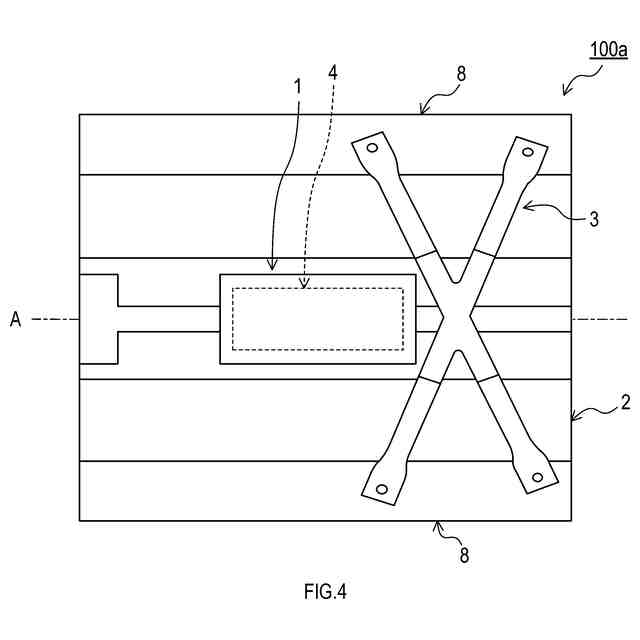

本開示の一態様では、カバー部は、直交方向において第２筒部と重なる位置に、交差部を有する、略Ｘ字状であってもよい。
このような構成によれば、交差部において第２筒部を覆いつつ、カバー部を立体的に複雑な形状とすることができるため、第２筒部の切断の妨げになりつつ、カバー部の剛性を向上させることができる。
【０００９】
本開示の一態様では、カバー部は、内部空間が形成されるように中空状であってもよい。
このような構成によれば、カバー部を軽量化することができる。
【００１０】
本開示の一態様では、カバー部の内部空間には、塗料が収容されてもよい。
このような構成によれば、カバー部が切断された場合に塗料が漏れ出すため、触媒の盗難に対する抑止力を一層高めることができる。
（【００１１】以降は省略されています）
