公開番号2025156787
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059453
出願日2024-04-02
発明の名称衣服用ファン
出願人ミドリ安全株式会社
代理人弁護士法人クレオ国際法律特許事務所
主分類F04D 29/00 20060101AFI20251007BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ハウジングの軸方向寸法の増大を抑制しつつ、送風能力を向上させることができる衣服用ファンを提供すること。
【解決手段】吸込口11と、吸込口11に対向する吐出口21と、を有する中空のハウジング2と、ハウジング2の内部に配置されたファン本体3と、を備えた衣服用ファン1であって、ハウジング2は、一方の端部に吸込口11が形成された筒状の第1筒部12を有する第1ケース10と、一方の端部に吐出口21が形成されると共に第1筒部12が挿入される筒状の第2筒部22を有する第2ケース20と、を有し、ファン本体3は、電動モータ34によって回転させられて吸込口11から吐出口21に向けて送風する複数の羽根37を有し、吸込口11と吐出口21とが対向する方向を軸方向Xとするとき、吐出口21の開口縁21aの軸方向Xの位置は、羽根37の翼弦側下流端部38dを基準とした所定の範囲A内に設定されている。
【選択図】図6
特許請求の範囲【請求項１】
吸込口と、前記吸込口に対向する吐出口と、を有する中空のハウジングと、前記ハウジングの内部に配置されたファン本体と、を備え、衣服に装着されて前記衣服内に空気を送風する衣服用ファンであって、
前記ハウジングは、一方の端部に前記吸込口が形成された筒状の第１筒部を有する第１ケースと、一方の端部に前記吐出口が形成されると共に前記第１筒部が挿入される筒状の第２筒部を有する第２ケースと、を有し、
前記ファン本体は、電動モータによって回転させられて前記吸込口から前記吐出口に向けて送風する複数の羽根を有し、
前記吸込口と前記吐出口とが対向する方向を軸方向とするとき、前記吐出口の開口縁の前記軸方向の位置は、前記羽根の翼弦側下流端部を基準とした所定の範囲内に設定されている
ことを特徴とする衣服用ファン。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載された衣服用ファンにおいて、
前記吐出口の開口縁の前記軸方向の位置は、前記翼弦側下流端部の前記軸方向の位置に一致している
ことを特徴とする衣服用ファン。
【請求項３】
請求項１に記載された衣服用ファンにおいて、
前記所定の範囲は、前記ハウジングから吐出される風量の最大値からの低下率に基づいて規定されている
ことを特徴とする衣服用ファン。
【請求項４】
請求項１に記載された衣服用ファンにおいて、
前記所定の範囲は、前記翼弦側下流端部から前記吸込口側に２ｍｍ以下、且つ、前記翼弦側下流端部から前記吐出口側に２ｍｍ以下の範囲に規定されている
ことを特徴とする衣服用ファン。
【請求項５】
請求項１から請求項４のいずれか一項に記載された衣服用ファンにおいて、
前記電動モータには、前記電動モータを取り囲む円筒状の軸胴部と、前記軸胴部の一端を閉鎖すると共に前記吸込口に対向する軸端面と、を有するハブが取り付けられ、
前記複数の羽根は、前記軸胴部の外周面に一定の間隔をあけて設けられ、少なくとも一部が前記軸端面よりも前記吸込口側に突出している
ことを特徴とする衣服用ファン。
【請求項６】
請求項１から請求項４のいずれか一項に記載された衣服用ファンにおいて、
前記電動モータには、前記電動モータを取り囲む円筒状の軸胴部と、前記軸胴部の一端を閉鎖すると共に前記吸込口に対向する軸端面と、を有するハブが取り付けられ、
前記複数の羽根は、前記軸胴部の外周面に一定の間隔をあけて設けられ、
前記ハブ及び前記複数の羽根によって構成される羽根部材の直径に対する前記軸胴部の直径の割合が、４０％未満に設定されている
ことを特徴とする衣服用ファン。
【請求項７】
請求項１から請求項４のいずれか一項に記載された衣服用ファンにおいて、
前記ハウジングの前記軸方向の長さに対する前記羽根の前記軸方向の長さの割合が、４５％以上且つ６０％以下に設定されている
ことを特徴とする衣服用ファン。
【請求項８】
請求項１から請求項４のいずれか一項に記載された衣服用ファンにおいて、
前記第２ケースは、前記電動モータを収納可能なモータ収納部と、前記電動モータに接続される通電用コネクタを収納可能なコネクタ収納部と、を有し、
前記コネクタ収納部は、前記軸方向に沿って見たとき、前記第２筒部の内側の領域に形成されている
ことを特徴とする衣服用ファン。
【請求項９】
請求項１から請求項４のいずれか一項に記載された衣服用ファンにおいて、
前記第１筒部は、外周面に第１ネジ部が形成され、
前記第２筒部は、内周面に前記第１ネジ部に結合する第２ネジ部が形成され、
前記第１ネジ部は、前記吸込口側の外径が前記衣服に形成された開口部の内径より小さく、前記吐出口側の外径が前記開口部の内径よりも大きい
ことを特徴とする衣服用ファン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、衣服用ファンに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、衣服に形成された開口部に吐出口が挿入された状態で装着され、衣服の内部に空気（外気）を送風する衣服用ファンが知られている（例えば、特許文献１及び特許文献２参照）。従来の衣服用ファンは、ファン本体が内部に配置された中空のハウジングを備えている。ハウジングは、吸込口が形成された筒状の第１ケースと、吸込口に対向する吐出口が形成されると共に第１ケースが挿入される筒状の第２ケースと、を有している。そして、衣服用ファンは、第１ケースと第２ケースの間に衣服を挟むことで衣服に装着される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１１５６８５号公報
特開２０２２－２７４２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、衣服用ファンでは、一般的にハウジングとファン本体との軸方向の距離が短いほど、ハウジング内の圧力が高まり、吸込口から空気が導入される際に圧力損失が生じて、結果的に吐出口から排出される風量が低下する。そのため、ハウジングの軸方向の長さを長くして、ハウジングとファン本体との軸方向の距離を大きく確保した方が、衣服用ファンの風量を増大し、送風能力を高めることが可能になる。
【０００５】
しかしながら、衣服用ファンは衣服に装着されて使用される。このため、ハウジングは、軸方向の長さが長いほど衣服の内側や外側に大きく突出し、着用者の体に接触する機会が増えたり、着用者の作業の邪魔になったりする。そのため、衣服用ファンのハウジングは、軸方向の長さが短い方が好ましい。
【０００６】
本発明は、上記問題に着目してなされたもので、ハウジングの軸方向寸法の増大を抑制しつつ、送風能力を向上させることができる衣服用ファンを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明の衣服用ファンは、吸込口と、前記吸込口に対向する吐出口と、を有する中空のハウジングと、前記ハウジングの内部に配置されたファン本体と、を備え、衣服に装着されて前記衣服内に空気を送風する衣服用ファンであって、前記ハウジングは、一方の端部に前記吸込口が形成された筒状の第１筒部を有する第１ケースと、一方の端部に前記吐出口が形成されると共に前記第１筒部が挿入される筒状の第２筒部を有する第２ケースと、を有し、前記ファン本体は、電動モータによって回転させられて前記吸込口から前記吐出口に向けて送風する複数の羽根を有し、前記吸込口と前記吐出口とが対向する方向を軸方向とするとき、前記吐出口の開口縁の前記軸方向の位置は、前記羽根の翼弦側下流端部を基準とした所定の範囲内に設定されている構成とした。
【発明の効果】
【０００８】
これにより、本発明の衣服用ファンは、ハウジングの軸方向寸法の増大を抑制しつつ、送風能力を向上させることができる。
【図面の簡単な説明】
【０００９】

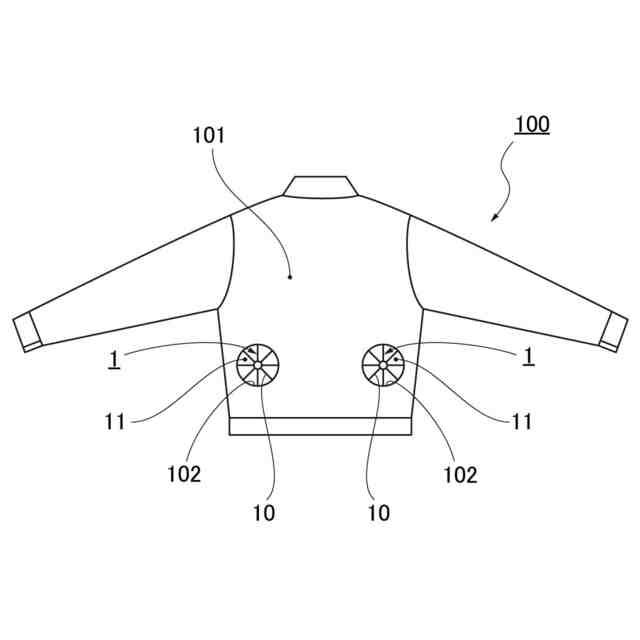

実施例１の衣服用ファンが装着された衣服を示す図である。

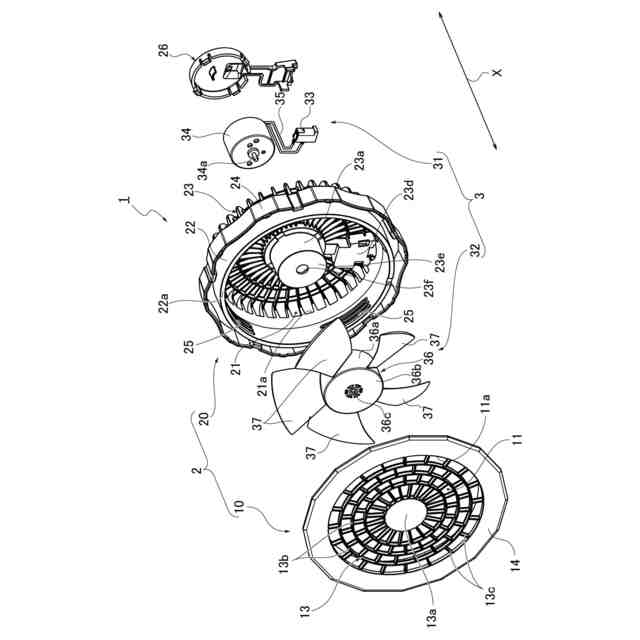

実施例１の衣服用ファンを示す分解斜視図である。

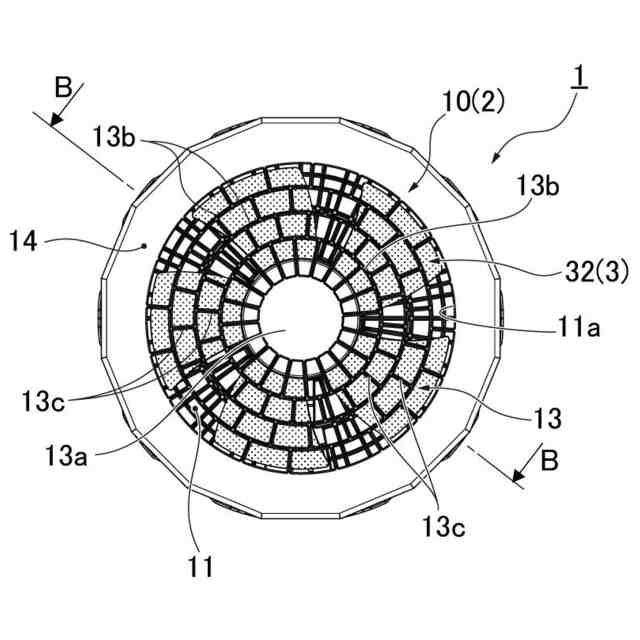

実施例１の衣服用ファンを吸込口側から見た平面図である。

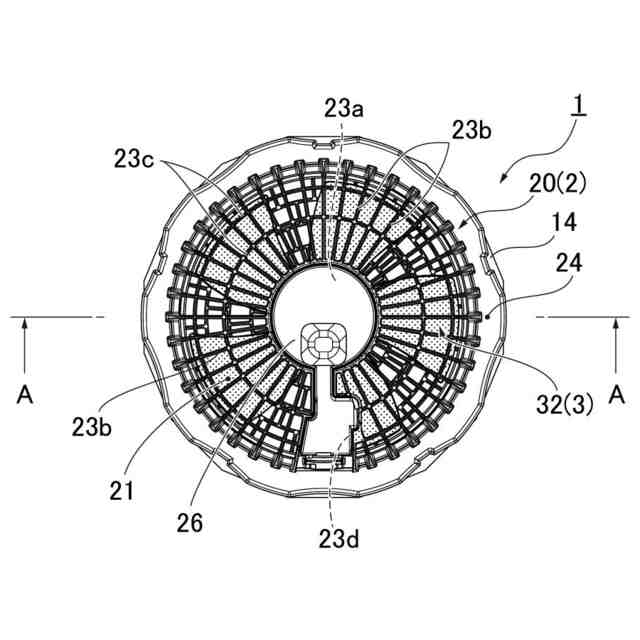

実施例１の衣服用ファンを吐出口側から見た平面図である。

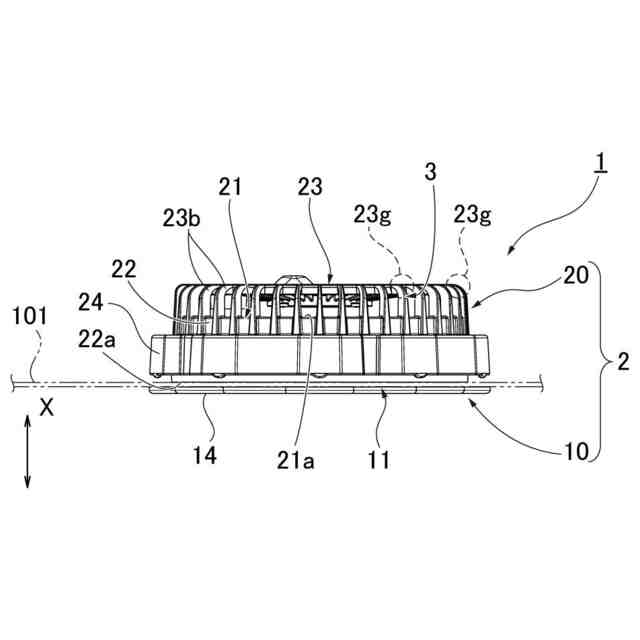

実施例１の衣服用ファンの側面図である。

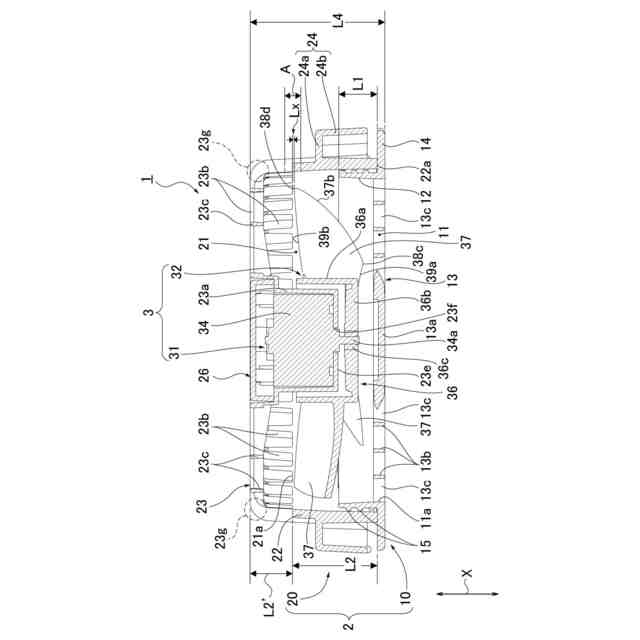

図４におけるＡ－Ａ断面図である。

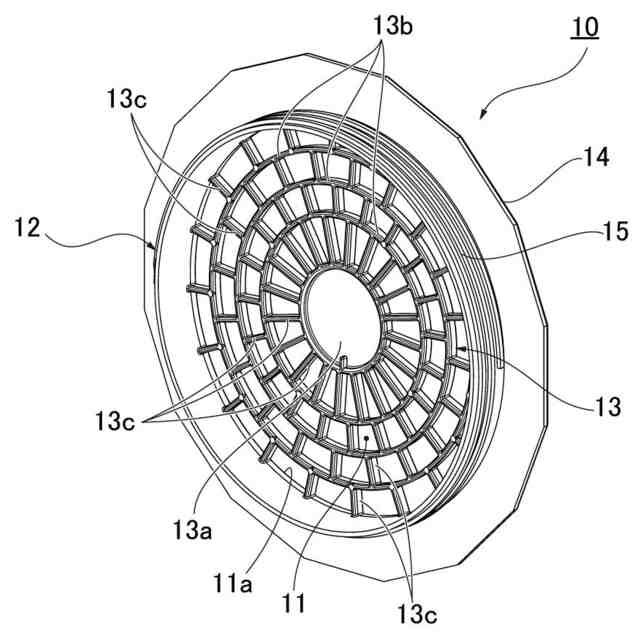

実施例１の第１ケースをハウジング内側から見た斜視図である。

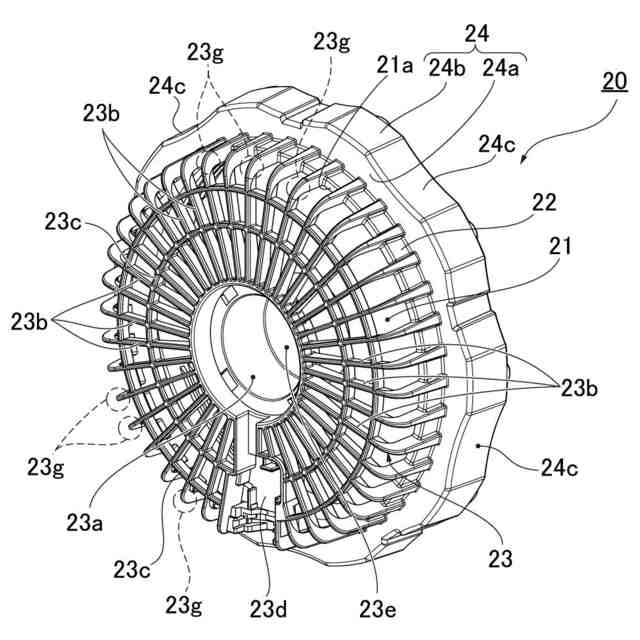

実施例１の第２ケースをハウジング外側から見た斜視図である。

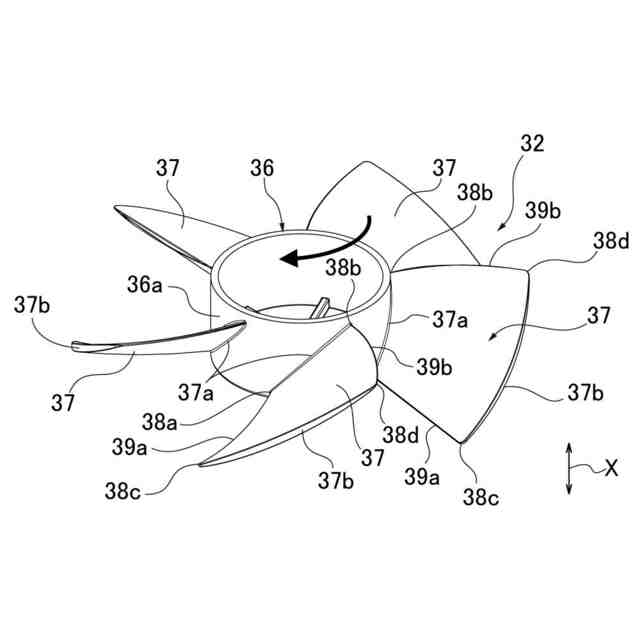

実施例１の羽根部材を示す斜視図である。
実施例１の羽根部材を吸込口側から見た平面図である。
実施例１の羽根部材の側面図である。
図３におけるＢ－Ｂ断面図である。
羽根周囲の圧力分布を示す表である。
第１試作の衣服用ファンの要部構成を示す断面図である。
第２試作の衣服用ファンの要部構成を示す断面図である。
第３試作の衣服用ファンの要部構成を示す断面図である。
翼弦側下流端部から吐出口の開口縁までの距離とシミュレーション風量との関係を示すグラフである。
翼弦側下流端部から吐出口の開口縁までの距離と実測風量との関係を示すグラフである。
実施例１の衣服用ファンと比較例の衣服用ファンにおける実測風量を示すグラフである。
実施例２の衣服用ファンを示す断面図である。
実施例２の第１ケースを示す側面図である。
図１９におけるＣ－Ｃ断面図である。
実施例２の第２ケースを示す羽根部材を省略した断面図である。
実施例２の第２ケースを吸込口側から見た平面図である。
【発明を実施するための形態】
【００１０】
本発明の衣服用ファンを実施するための形態を、図面に示す実施例１及び実施例２に基づいて説明する。
（【００１１】以降は省略されています）
