公開番号2025154881
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058132
出願日2024-03-29
発明の名称車両用画像表示装置
出願人市光工業株式会社
代理人個人,個人
主分類H04N 5/64 20060101AFI20251002BHJP(電気通信技術)
要約【課題】排熱効率が良い車両用画像表示装置を提供することにある。
【解決手段】この発明の車両用画像表示装置1は、ケース2と、ケース2に取り付けられているカメラ3と、ケース2に取り付けられていて、カメラ3が撮影した車両の周囲の情報を表示する表示部4と、ケース2内に配置されていて、カメラ3が撮影した車両の周囲の情報を記録する記録部5と、ケース2内に配置されていて、カメラ3、表示部4および記録部5を制御する制御部6と、ケース2内に配置されていて、制御部6の熱を排出するヒートシンク7と、を備え、ケース2内を換気するファン8を、ケース2に設ける。この結果、この発明の車両用画像表示装置1は、排熱効率が良い。
【選択図】図1
特許請求の範囲【請求項１】
車両の室内の所定箇所に取り付けられるケースと、
前記ケースに取り付けられているカメラと、
前記ケースに取り付けられていて、前記カメラが撮影した車両の周囲の情報を表示する表示部と、
前記ケース内に配置されていて、前記カメラが撮影した車両の周囲の情報を記録する記録部と、
前記ケース内に配置されていて、前記カメラ、前記表示部および前記記録部を制御する制御部と、
前記ケース内に配置されていて、前記制御部の熱を排出する放熱部材と、
を備え、
前記ケース内を換気するファンを、前記ケースに設けた、
ことを特徴とする車両用画像表示装置。
続きを表示（約 1,100 文字）【請求項２】
前記ケースと前記カメラとの間には、隙間が形成されている、
ことを特徴とする請求項１に記載の車両用画像表示装置。
【請求項３】
前記ケースは、第１ケースと、第２ケースと、前記所定箇所に取り付けられる取付部と、を有し、
前記ケースは、前記第１ケースと前記第２ケースとに２分割されていて、
前記第１ケースには、前記表示部が取り付けられていて、
前記第２ケースには、前記カメラが取り付けられていて、
前記第１ケースと前記第２ケースとの間には、前記ファンが挟み込まれている、
ことを特徴とする請求項１に記載の車両用画像表示装置。
【請求項４】

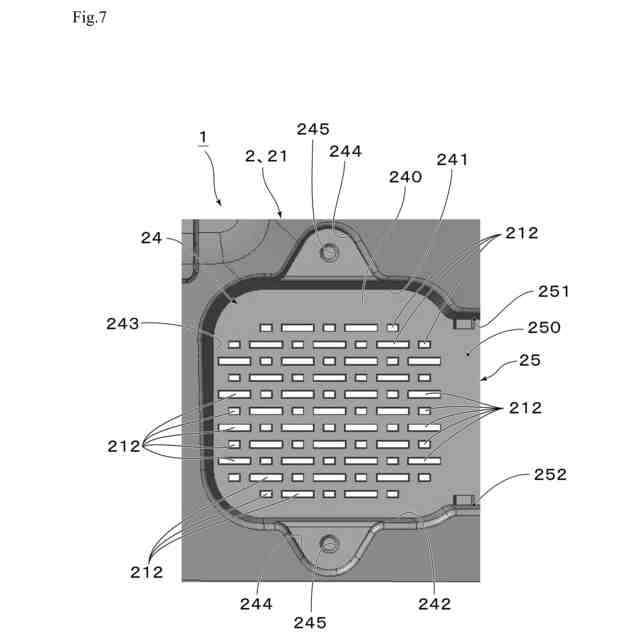

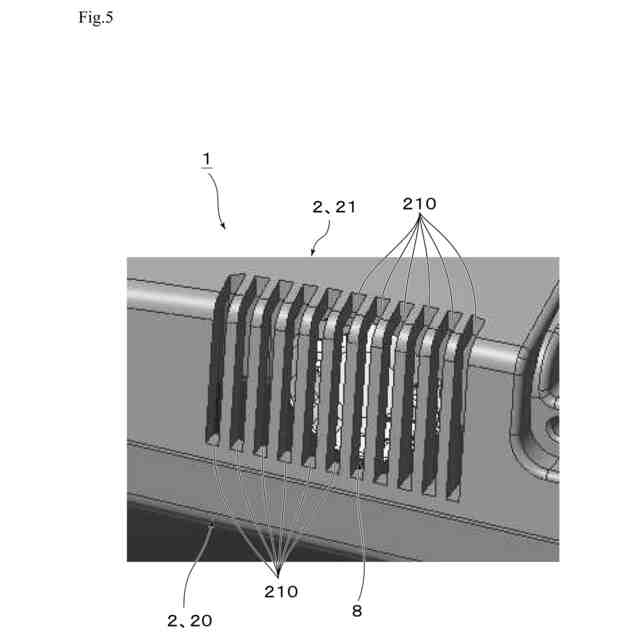

前記ケースには、吸気口と排気口とが設けられていて、
前記吸気口は、前記ケースのうち、前記ファンに対向している部分に設けられていて、または、前記ケースに設けられている前記ファンが担っていて、
前記排気口は、前記ケースのうち、少なくとも、前記カメラに対向している部分に設けられている、
ことを特徴とする請求項１に記載の車両用画像表示装置。
【請求項５】
前記排気口は、
前記カメラに対向している部分に設けられているカメラ側排気口と、
前記カメラ側排気口が設けられている部分に対して、前記ファンと反対側の部分に設けられている下流側排気口、または、前記取付部との間に設けられている取付部側排気口の少なくともいずれか一方と、
を有する、
ことを特徴とする請求項３に記載の車両用画像表示装置。
【請求項６】

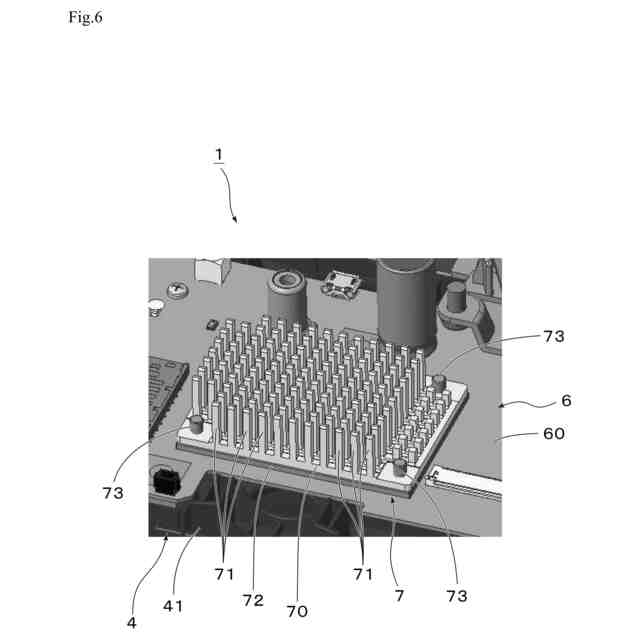

前記放熱部材は、基板部と、前記基板部に縦横に立設されている複数本の棒部材と、を有し、
複数本の前記棒部材は、前記ファンが吸入した空気を、前記ファンの軸方向と、前記軸方向に交差する方向とに、分流させる、
ことを特徴とする請求項１に記載の車両用画像表示装置。
【請求項７】
前記制御部は、基板と、前記基板に実装されている制御素子と、を有し、
前記放熱部材は、前記制御素子を前記基板との間において挟み込むように、前記基板に介在部材を介して取り付けられていて、
前記介在部材のうち前記制御素子に対応する部分には、透孔が設けられていて、
前記透孔中には、熱伝導シートが配置されていて、
前記熱伝導シートは、前記制御素子と前記放熱部材との間に介在されている、
ことを特徴とする請求項１に記載の車両用画像表示装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、車両用画像表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
車両用画像表示装置、いわゆる、ドライブレコーダとしては、たとえば、特許文献１に示すものがある。
【０００３】
特許文献１のドライブレコーダは、カメラ部および制御部と、カメラ部および制御部を収容する筐体とを備える。筐体は、使用姿勢における水平方向の両端部側に、それぞれ上下方向に延びるフィンを有する第１放熱部及び第２放熱部を有する。
【０００４】
特許文献１のドライブレコーダは、制御部で生じた熱が、第１放熱部及び第２放熱部それぞれのフィンに伝達され、フィンから効率よく外部へ排出される。このように、特許文献１のドライブレコーダは、排熱効率に優れている。このように、車両用画像表示装置においては、排熱効率が良い、ことが重要である。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１９９８００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
この発明は、排熱効率が良い車両用画像表示装置を提供することにある。
【課題を解決するための手段】
【０００７】
この発明の第１の観点の車両用画像表示装置は、前記の課題を解決するため、車両の室内の所定箇所に取り付けられるケースと、前記ケースに取り付けられているカメラと、前記ケースに取り付けられていて、前記カメラが撮影した車両の周囲の情報を表示する表示部と、前記ケース内に配置されていて、前記カメラが撮影した車両の周囲の情報を記録する記録部と、前記ケース内に配置されていて、前記カメラ、前記表示部および前記記録部を制御する制御部と、前記ケース内に配置されていて、前記制御部の熱を排出する放熱部材と、を備え、前記ケース内を換気するファンを、前記ケースに設けた、ことを特徴とする。
【０００８】
この発明の車両用画像表示装置において、前記ケースと前記カメラとの間には、隙間が形成されている、ことが好ましい。
【０００９】

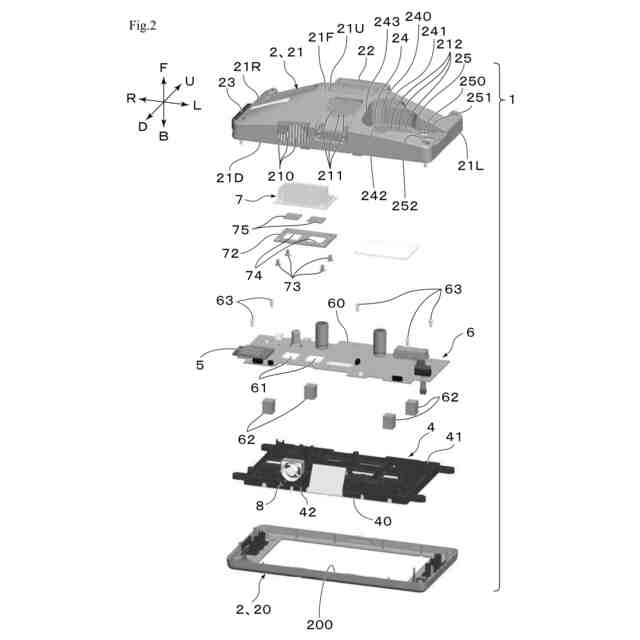

この発明の車両用画像表示装置において、前記ケースは、第１ケースと、第２ケースと、前記所定箇所に取り付けられる取付部と、を有し、前記ケースは、前記第１ケースと前記第２ケースとに２分割されていて、前記第１ケースには、前記表示部が取り付けられていて、前記第２ケースには、前記カメラが取り付けられていて、前記第１ケースと前記第２ケースとの間には、前記ファンが挟み込まれている、ことが好ましい。
【００１０】
この発明の車両用画像表示装置において、前記ケースには、吸気口と排気口とが設けられていて、前記吸気口は、前記ケースのうち、前記ファンに対向している部分に設けられていて、または、前記ケースに設けられている前記ファンが担っていて、前記排気口は、前記ケースのうち、少なくとも、前記カメラに対向している部分に設けられている、ことが好ましい。
（【００１１】以降は省略されています）
