公開番号2025154828
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058038
出願日2024-03-29
発明の名称原子炉建屋の構築方法および屋根構造体
出願人日立GEベルノバニュークリアエナジー株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類G21C 13/00 20060101AFI20251002BHJP(核物理;核工学)
要約【課題】施工時間を短縮できる原子炉建屋の構築方法および屋根構造体を提供する。
【解決手段】原子炉の格納容器2を収容する外側の躯体3と、前記躯体3の内側上端部に設置されたクレーン50とを備えた原子炉建屋1の構築方法であって、躯体3の壁の上端部である躯体壁32aと、クレーン50と、当該クレーン50の支持構造とを、組立エリアで一体化したクレーン構造体7とする組立工程と、組立エリアで一体化したクレーン構造体7を、構築位置に搬送して据え付ける設置工程とを備えることを特徴とする。組立工程では、クレーン構造体7と、躯体3の屋根である躯体屋根(躯体屋根部33)とを、組立エリアで一体化し、設置工程では、クレーン構造体7と躯体屋根(躯体屋根部33)とが合わさった屋根構造体6を、構築位置に搬送して据え付ける。
【選択図】図1
特許請求の範囲【請求項１】
原子炉の格納容器を収容する外側の躯体と、前記躯体の内側上端部に設置されたクレーンとを備えた原子炉建屋の構築方法であって、
前記躯体の壁の上端部である躯体壁と、前記クレーンと、当該クレーンの支持構造とを、組立エリアで一体化したクレーン構造体とする組立工程と、
前記組立エリアで一体化した前記クレーン構造体を、構築位置に搬送して据え付ける設置工程とを備える
ことを特徴とする原子炉建屋の構築方法。
続きを表示（約 630 文字）【請求項２】
前記組立工程では、前記クレーン構造体と、前記躯体の屋根である躯体屋根とを、組立エリアで一体化し、
前記設置工程では、前記クレーン構造体と前記躯体屋根とが合わさった屋根構造体を、構築位置に搬送して据え付ける
ことを特徴とする請求項１に記載の原子炉建屋の構築方法。
【請求項３】
前記躯体は、鋼板コンクリート構造にて構築されており、
前記設置工程では、コンクリート打設前の前記躯体壁および前記躯体屋根を備えた前記屋根構造体を搬送して据え付けた後に、前記躯体壁および前記躯体屋根にコンクリート打設を行う
ことを特徴とする請求項２に記載の原子炉建屋の構築方法。
【請求項４】
前記構築位置への搬送は、揚重機器を用いて前記屋根構造体を吊り上げて行う
ことを特徴とする請求項２に記載の原子炉建屋の構築方法。
【請求項５】
前記原子炉が軽水炉である
ことを特徴とする請求項１乃至請求項４のいずれか一項に記載の原子炉建屋の構築方法。
【請求項６】
原子炉の格納容器を収容する外側の躯体と、前記躯体の内側上端部に設置されたクレーンとを備えた屋根構造体であって、
前記躯体の壁の上端部である躯体壁と、前記クレーンと、当該クレーンの支持構造と、前記躯体の屋根である躯体屋根とが、一体形成された
ことを特徴とする屋根構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、原子炉建屋の構築方法および屋根構造体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
原子炉格納容器を収容する原子炉建屋としては、鋼製躯体や鉄筋コンクリート躯体や鋼板コンクリート躯体を採用したものが知られている（例えば、特許文献１～３参照）。原子炉建屋の室内の例えば頂部には、天井クレーン又はポーラークレーン（以下、「クレーン」と称す）が設けられている場合がある。クレーンを備えた屋根を施工するに際しては、図５に示すように、まず、原子炉建屋１０１の上端部に鋼製壁１０２を構築する（図５Ａ参照）。そして、鋼製壁１０２の内側に設置した一対のブラケット１０３，１０３上に、クレーンを支持するレール１０４をそれぞれ敷設する（図５Ｂ参照）。その後、レール１０４，１０４にクレーン１０５を掛け渡し（図５Ｃ参照）、最後に屋根１０６を構築する（図５Ｄ参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２２３９７０号公報
特開２００３－５７３７９号公報
特開平５－１０７３８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の原子炉建屋の構築方法では、施工現場にて鋼製壁１０２，ブラケット１０３、レール１０４，クレーン１０５および屋根１０６の一連の工事を順序通り施工していくため、多くの手間と時間を要する問題があった。
【０００５】
本発明は、前記した問題を解決し、施工時間を短縮できる原子炉建屋の構築方法および屋根構造体を提供することを課題とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明は、原子炉の格納容器を収容する外側の躯体と、前記躯体の内側上端部に設置されたクレーンとを備えた原子炉建屋の構築方法であって、前記躯体の壁の上端部である躯体壁と、前記クレーンと、当該クレーンの支持構造とを、組立エリアで一体化したクレーン構造体とする組立工程と、前記組立エリアで一体化した前記クレーン構造体を、構築位置に搬送して据え付ける設置工程とを備えることを特徴とする。
【発明の効果】
【０００７】
本発明に係る原子炉建屋の構築方法および屋根構造体によれば、施工時間を短縮することができる。
【図面の簡単な説明】
【０００８】

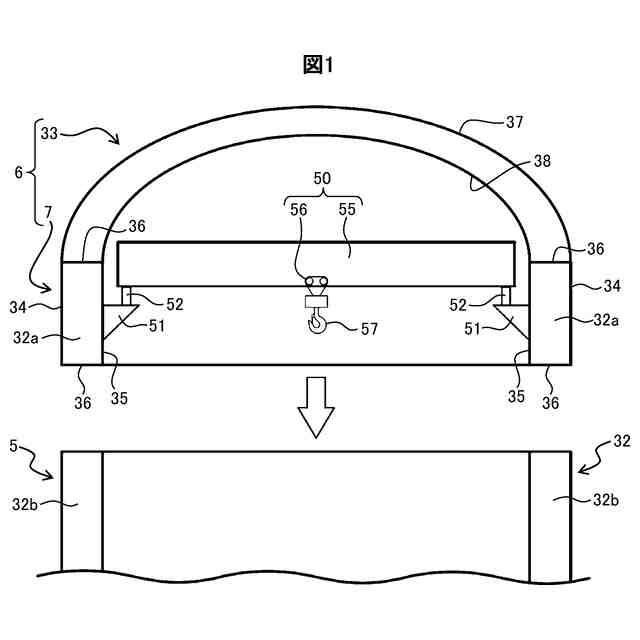

本発明の実施形態に係る原子炉建屋の構築方法にて構築された屋根構造体を示した模式断面図である。
本発明の実施形態に係る原子炉建屋の構築方法にて構築された原子炉建屋を示した模式断面図である。
本発明の実施形態に係る原子炉建屋の構築方法を示したフローチャートである。
本発明の実施形態に係る原子炉建屋の構築方法の設置工程を示した模式側面図である。
従来の原子炉建屋の構築方法の躯体の壁の上端部を構築する工程を示した模式断面図である。

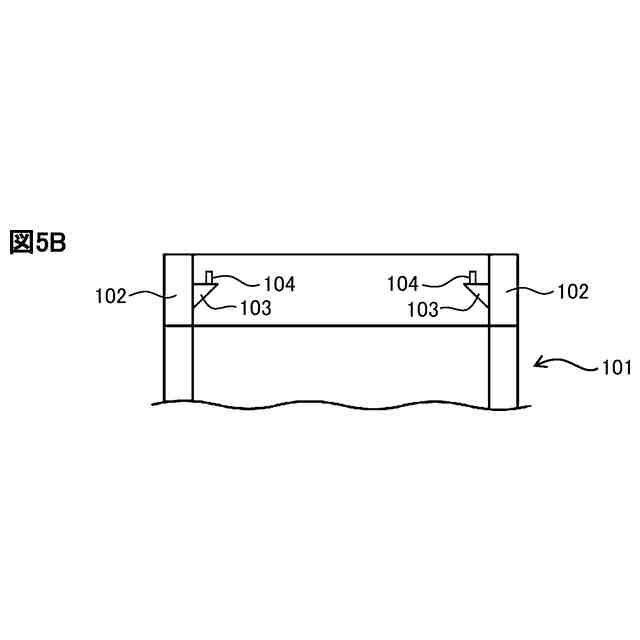

従来の原子炉建屋の構築方法のクレーンの支持構造を設置する工程を示した模式断面図である。
従来の原子炉建屋の構築方法のクレーンを設置する工程を示した模式断面図である。

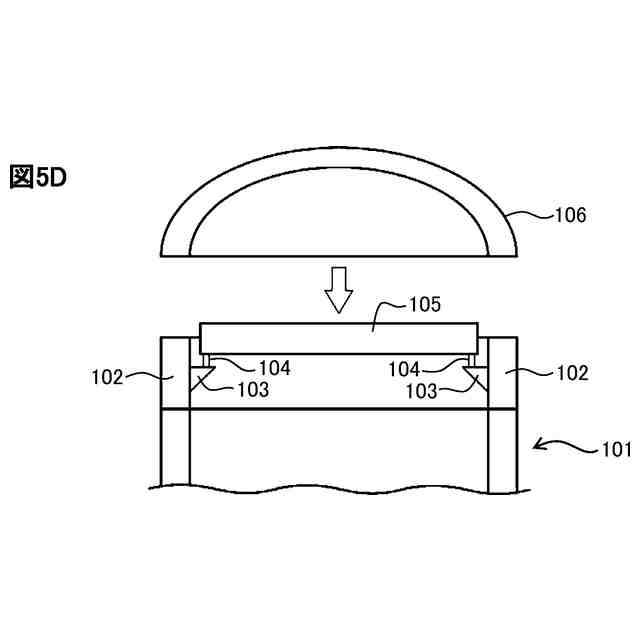

従来の原子炉建屋の構築方法の建屋の屋根を構築する工程を示した模式断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、適宜図面を参照して詳細に説明する。図１は、原子炉建屋の構築方法にて構築された屋根構造体を示した模式断面図、図２は、原子炉建屋の構築方法にて構築された原子炉建屋を示した模式断面図、図３は、原子炉建屋の構築方法を示したフローチャート、図４は、原子炉建屋の構築方法の設置工程を示した模式側面図である。
【００１０】
まず、原子炉建屋１の構成を説明する。図２に示すように、本実施形態の原子炉建屋１は、軽水炉型の原子力設備であり、原子炉格納容器２が中央部に配置され、原子炉格納容器２の外側には、躯体３が形成されている。本実施形態の原子炉格納容器２と躯体３は、鋼板コンクリート構造にて構築されており、外殻となる鋼板の内側にコンクリートを打設して形成されている。コンクリートは高流動コンクリートを用いる。鋼板の内側にはコンクリートを定着させるためのスタッドが取り付けられている。躯体３の内側上端部には、クレーン５０が設置されている。
（【００１１】以降は省略されています）
